Volvo V70 (1997-1999) – schematy bezpieczników i przekaźników

Rocznik 1997-1999

Zaktualizowano 30.01.2025

Volvo V70 (1997-1999) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 z lat: 1997, 1998, 1999.

Sprawdzanie oraz wymiana bezpieczników Volvo V70 (1997-1999)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Volvo V70 (1997-1999)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka przekaźników/głównych bezpieczników Volvo V70 (1997-1999)

Volvo V70 (1997-1999) - schematy bezpieczników i przekaźników

Przekaźniki

Numer	Opis
15	Przekaźnik systemowy
16	Przekaźnik pompy powietrza
17	Rozrusznik
18	Klimatyzacja

Bezpieczniki i przekaźniki w głównej skrzynce bezpieczników (główne bezpieczniki systemowe) Volvo V70 (1997-1999)

Numer	Opis	Ampery [A]
1	Elektryczny wentylator chłodzący	60
2	Bezpieczniki w dodatkowej skrzynce bezpieczników	50
3	Rozrusznik, pompa powietrza	50
4	ABS	50
5	Reflektory	50
6	Bezpieczniki w dodatkowej skrzynce bezpieczników	60
7	Bezpieczniki w dodatkowej skrzynce bezpieczników	60
8	Moduły sterujące – silnik/automatyczna skrzynia biegów	60
9	—	—
10	Wyłącznik zapłonu, Moduły sterujące – silnik/automatyczna skrzynia biegów	10
11	Wtryskiwacze paliwa	10
12	Pompa paliwowa	20
13	Moduł sterujący – automatyczna skrzynia biegów	10
14	Przekaźnik klimatyzacji	10
Niektóre z wymienionych urządzeń/systemów mogą być dostępne tylko w niektórych modelach.

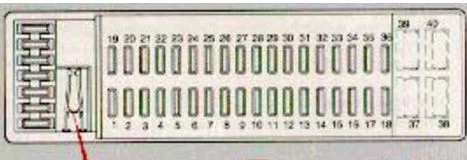

Dodatkowa skrzynka bezpieczników Volvo V70 (1997-1999)

Numer	Opis	Ampery [A]
1	—	—
2	Centralny zamek, wybieraki trybu jazdy (przekładnia aut.)	10
3	ABS	10
4	Immobilizer (tylko Kanada)	10
5	Systemy klimatyzacji, Diagnostyka pokładowa OBDII	15
6	—	—
7	System nagłośnieniowy	15
8	Immobilizer (tylko Kanada), komputer pokładowy, włącznik reflektorów	15
9	Elektrycznie podgrzewane tylne siedzenie (niektóre modele)	20
10	Stacyjka	15
11	Światła stopu	10
12	—	—
13	Światła awaryjne, światła drogowe, zdalnie sterowany centralny zamek	15
14	Podgrzewana tylna szyba i lusterka zewnętrzne	30
15	Światła pomocnicze, światła ostrzegawcze otwartych drzwi, oświetlenie bagażnika/przestrzeni ładunkowej, przypomnienie o zapięciu pasów bezpieczeństwa, oświetlenie schowka na rękawiczki	10
16	Antena zasilająca, złącze elektryczne do przyczepy, akcesoria	30
17	Przednie światła przeciwmgielne	20
18	Kluczowe przypomnienie	10
19	Lewe światło drogowe	15
20	Prawe światło drogowe, lampka kontrolna świateł drogowych	15
21	Lewe światło mijania	15
22	Prawe światło mijania	15
23	Lewe przednie/tylne światła postojowe, lewe tylne światło, oświetlenie tablicy rejestracyjnej	10
24	Prawe przednie/tylne światła postojowe, prawe tylne światło	10
25	Tylne światło przeciwmgielne, lampka kontrolna tylnego światła przeciwmgielnego	10
26	Przełącznik reflektorów	15
27	Światła cofania, kierunkowskazy	15
28	Podgrzewane siedzenia – przód/tył (niektóre modele)	25
29	Ogrzewana tylna szyba, shiftlock, przypomnienie o zapięciu pasów bezpieczeństwa, tempomat, podgrzewane lusterka boczne, czujnik ostrzegający o awarii żarówki	10
30	—	—
31	Systemy dmuchawy klimatyzacji w kabinie pasażerskiej	25
32	System nagłośnieniowy	10
33	Wycieraczka/spryskiwacz tylnej klapy	15
34	Wycieraczki/spryskiwacze przedniej szyby, klakson	25
35	Oświetlenie przyrządów, akcesoria, elektrycznie otwierany dach	10
36	Tylne gniazdo pomocnicze, elektrycznie otwierany dach	15
37	Elektryczne szyby, elektrycznie otwierany dach	AUT/CB **
38	—	—
39	Fotel elektryczny (strona kierowcy)	AUT/CB **
40	Fotel elektryczny (po stronie pasażera)	AUT/CB **
* Niektóre z wymienionych urządzeń/systemów mogą być dostępne tylko w niektórych modelach. ** Jest to automatyczny wyłącznik automatyczny umieszczony w skrzynce bezpieczników, którego zwykle nie trzeba wymieniać.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
