W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2005.

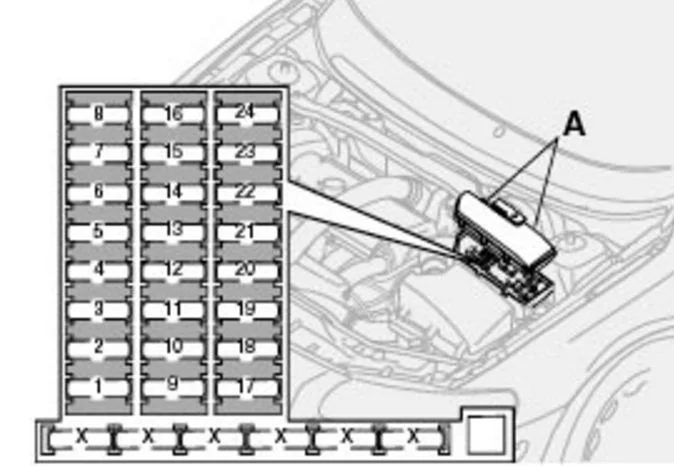

Komora silnika
| Numer | Opis | Ampery [A] |
| 1 | — | — |
| 2 | Światła dodatkowe (opcja) | 20 |
| 3 | Moduł przepustnicy (modele bez turbosprężarki) | 10 |
| 4 | Czujniki tlenu | 20 |
| 5 | Nagrzewnica wentylacji skrzyni korbowej, zawory elektromagnetyczne, czujnik wycieku ze zbiornika paliwa | 10 |
| 6 | Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze | 15 |
| 7 | — | — |
| 8 | Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator skrzynki elektrycznej | 10 |
| 9 | — | — |
| 10 | — | — |
| 11 | Cewki zapłonowe | 20 |
| 12 | — | — |
| 13 | Wycieraczki | 25 |
| 14 | ABS | 30 |
| 15 | Dysze spryskiwaczy reflektorów (niektóre modele) | 35 |
| 16 | — | — |
| 17 | Światła mijania po stronie kierowcy | 20 |
| 18 | Przednie światła postojowe | 15 |
| 19 | ABS | 30 |
| 20 | Światła mijania po stronie pasażera | 20 |
| 21 | Pompa paliwowa | 15 |
| 22 | Rozrusznik | 35 |
| 23 | Moduł sterujący silnika, przekaźnik silnika | 10 |
| 24 | — | — |
Skrzynka bezpieczników w kabinie pasażerskiej, za plastikową osłoną
| Numer | Opis | Ampery [A] |
| 1 | Podgrzewany fotel pasażera (opcja) | 15 |
| 2 | Podgrzewany fotel kierowcy (opcja) | 15 |
| 3 | Klakson | 15 |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | Syrena alarmowa | 5 |
| 9 | Zasilanie włącznika świateł hamowania | 5 |
| 10 | Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy (opcja), czujnik masy pasażera (tylko modele na rynek amerykański) | 10 |
| 11 | Gniazdka 12 V – przednie i tylne siedzenia | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | Wycieraczki reflektorów (V70 R) | 15 |
| 15 | ABS, STC/DSTC | 5 |
| 16 | Wspomaganie kierownicy, Aktywne reflektory Bi-Xenon (opcja) | 10 |
| 17 | Przednie światło przeciwmgielne po stronie kierowcy (opcja) | 7,5 |
| 18 | Przednie światło przeciwmgłowe po stronie pasażera (opcja) | 7,5 |
| 19 | — | — |
| 20 | — | — |
| 21 | Moduł sterujący skrzyni biegów, blok biegu wstecznego (M66) | 10 |
| 22 | Światła drogowe po stronie kierowcy | 10 |
| 23 | Światła drogowe po stronie pasażera | 10 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | Elektryczny fotel pasażera (opcja), system audio | 5 |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | Pompa próżniowa | 20 |
| 34 | Pompka spryskiwacza – wycieraczki reflektorów (V70 R) | 15 |
| 35 | — | — |
| 36 | — | — |

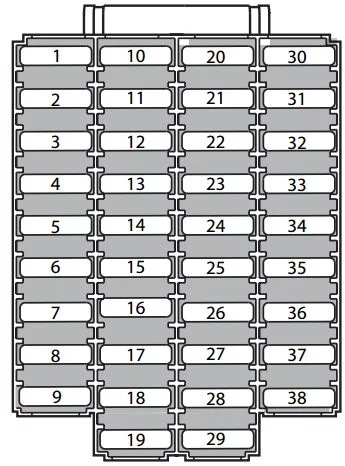

Skrzynka bezpieczników na krawędzi deski rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Fotel kierowcy sterowany elektrycznie (opcja) | 25 |
| 2 | Elektryczny fotel pasażera (opcja) | 25 |
| 3 | Dmuchawa układu klimatyzacji | 30 |
| 4 | Moduł sterujący – drzwi pasażera z przodu | 25 |
| 5 | Moduł sterujący – drzwi kierowcy | 25 |
| 6 | Oświetlenie sufitowe, górny elektryczny moduł sterujący | 10 |
| 7 | Szyberdach (opcja) | 15 |
| 8 | Wyłącznik zapłonu, system SRS, moduł sterujący silnika, immobilizer | 7,5 |
| 9 | Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta kierownicy, moduł sterujący kierownicy | 5 |
| 10 | System nagłośnieniowy | 20 |
| 11 | Wzmacniacz systemu audio | 30 |
| 12 | Wyświetlacz systemu nawigacji (opcja) | 10 |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | — | — |
| 38 | — | — |

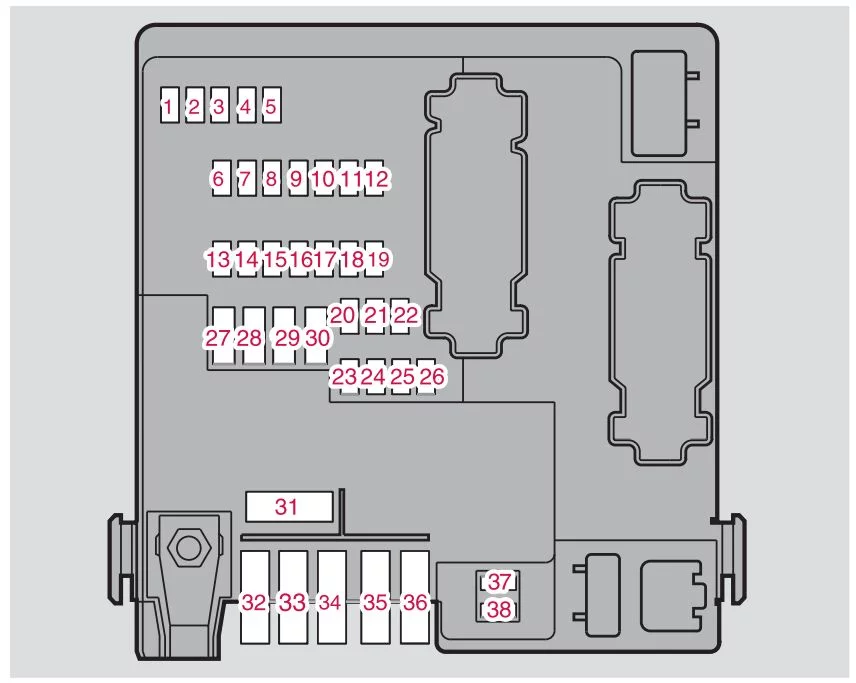

Bezpieczniki w bagażniku
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej
| Numer | Opis | Ampery [A] |
| 1 | Światła cofania | 10 |
| 2 | Światła postojowe, światła przeciwmgielne, oświetlenie przestrzeni ładunkowej, oświetlenie tablicy rejestracyjnej, światła hamowania | 20 |
| 3 | Moduł sterowania akcesoriami | 15 |
| 4 | — | — |
| 5 | Tylny moduł elektroniczny | 10 |
| 6 | Zmieniarka CD (opcja), System nawigacji (opcja) | 7,5 |
| 7 | Okablowanie przyczepy (30 kanałów) | 15 |
| 8 | Gniazdo 12 V – przestrzeń bagażowa | 15 |
| 9 | Tylne drzwi po stronie pasażera – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej | 20 |
| 10 | Tylne drzwi po stronie kierowcy – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej | 20 |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | Subwoofer (opcja) | 15 |
| 15 | — | — |
| 16 | — | — |
| 17 | Dźwięk akcesoriów | 5 |
| 18 | — | — |
| 19 | Wycieraczka tylnej klapy | 15 |
| 20 | Okablowanie przyczepy (15 kanałów) | 20 |
| 21 | — | — |
| 22 | — | — |
| 23 | Napęd na wszystkie koła | 7,5 |
| 24 | Układ podwozia typu Four-C (opcja) | 15 |
| 25 | — | — |
| 26 | Asystent parkowania (opcja) | 5 |
| 27 | Bezpiecznik główny: okablowanie przyczepy, 4-C, wspomaganie parkowania, napęd na wszystkie koła | 30 |
| 28 | Centralny zamek | 15 |
| 29 | Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskaz | 25 |
| 30 | Oświetlenie przyczepy od strony pasażera: światło postojowe, światło hamowania, światło przeciwmgielne, kierunkowskaz | 40 |
| 31 | Bezpiecznik główny: bezpieczniki 37 i 38 | 40 |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | Ogrzewana tylna szyba | 20 |
| 38 | Ogrzewana tylna szyba | 20 |
