Volvo V70 i XC70 (2006) – schematy bezpieczników i przekaźników

Volvo V70 i XC70 (2006) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2006.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

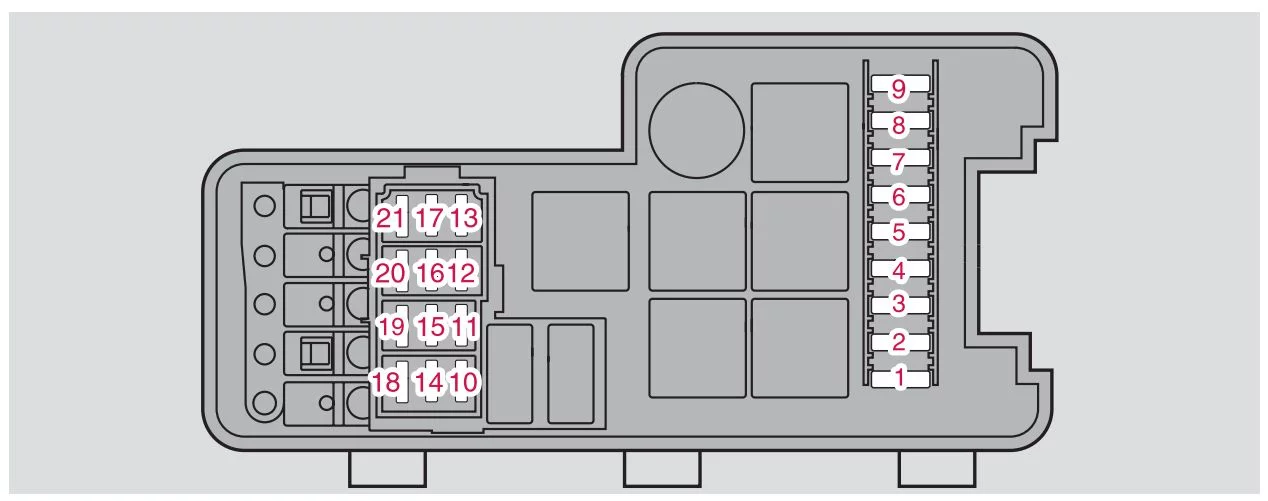

Komora silnika

Volvo V70 i XC70 (2006) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 ABS 30
2 ABS 30
3
4
5 Światła dodatkowe (opcja) 20
6 Przekaźnik rozrusznika 35
7 Wycieraczki 25
8
9 Pompa paliwowa 15
10 Cewki zapłonowe, moduł sterujący silnika 20
11 Czujnik pedału przepustnicy, sprężarka klimatyzacji, wentylator skrzynki elektrycznej 10
12 Moduł sterujący silnika, wtryskiwacze paliwa, czujnik masowego przepływu powietrza 15
13 Moduł sterujący obudowy przepustnicy 10
14 Podgrzewany czujnik tlenu 20
15 Nagrzewnica wentylacji skrzyni korbowej, elektrozawory 10
16 Światła mijania po stronie kierowcy 20
17 Światła mijania po stronie pasażera 20
18
19 Zasilanie modułu sterującego silnika, przekaźnik silnika 5
20 Światła postojowe 15
21

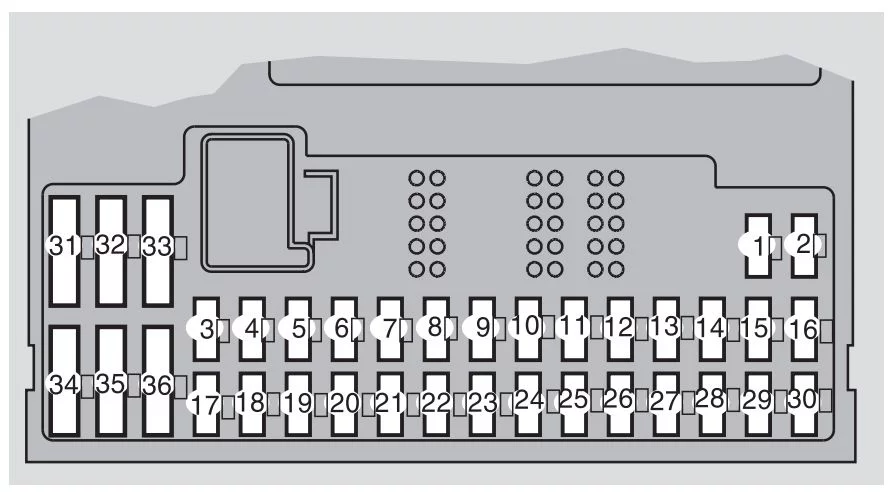

Skrzynka bezpieczników w kabinie pasażerskiej, za plastikową osłoną

Zobacz także:  Volvo S60 (2019) - schematy bezpieczników i przekaźników

Volvo V70 i XC70 (2006) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Podgrzewany fotel pasażera (opcja) 15
2 Podgrzewany fotel kierowcy (opcja) 15
3 Klakson 15
4
5
6
7
8 Syrena alarmowa 5
9 Zasilanie włącznika świateł hamowania 5
10 Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy (opcja), czujnik masy pasażera 10
11 Gniazdka 12 V – przednie i tylne siedzenia 15
12
13
14 Wycieraczki reflektorów (V70 R) 15
15 ABS, STC/DSTC 5
16 Wspomaganie kierownicy, Aktywne reflektory Bi-Xenon (opcja) 10
17 Przednie światło przeciwmgielne po stronie kierowcy (opcja) 7,5
18 Przednie światło przeciwmgłowe po stronie pasażera (opcja) 7,5
19
20
21 Moduł sterujący skrzyni biegów, blok biegu wstecznego (M66) 10
22 Światła drogowe po stronie kierowcy 10
23 Światła drogowe po stronie pasażera 10
24
25
26
27
28 Elektryczny fotel pasażera (opcja), system audio 5
29
30
31
32
33 Pompa próżniowa 20
34 Pompka spryskiwacza – wycieraczki reflektorów (V70 R) 15
35
36

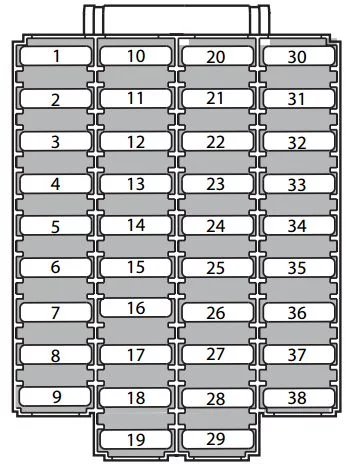

Skrzynka bezpieczników na krawędzi deski rozdzielczej

Volvo V70 i XC70 (2006) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Fotel kierowcy sterowany elektrycznie (opcja) 25
2 Elektryczny fotel pasażera (opcja) 25
3 Dmuchawa układu klimatyzacji 30
4 Moduł sterujący – drzwi pasażera z przodu 25
5 Moduł sterujący – drzwi kierowcy 25
6 Oświetlenie sufitowe, górny elektryczny moduł sterujący 10
7 Szyberdach (opcja) 15
8 Wyłącznik zapłonu, system SRS, moduł sterujący silnika, immobilizer, moduł sterujący skrzynią biegów (modele R) 7,5
9 Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta kierownicy, moduł sterujący kierownicy 5
10 System nagłośnieniowy 20
11 Wzmacniacz systemu audio 30
12 Wyświetlacz systemu nawigacji (opcja) 10
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Zobacz także:  Volvo XC90 (2007) - schematy bezpieczników i przekaźników

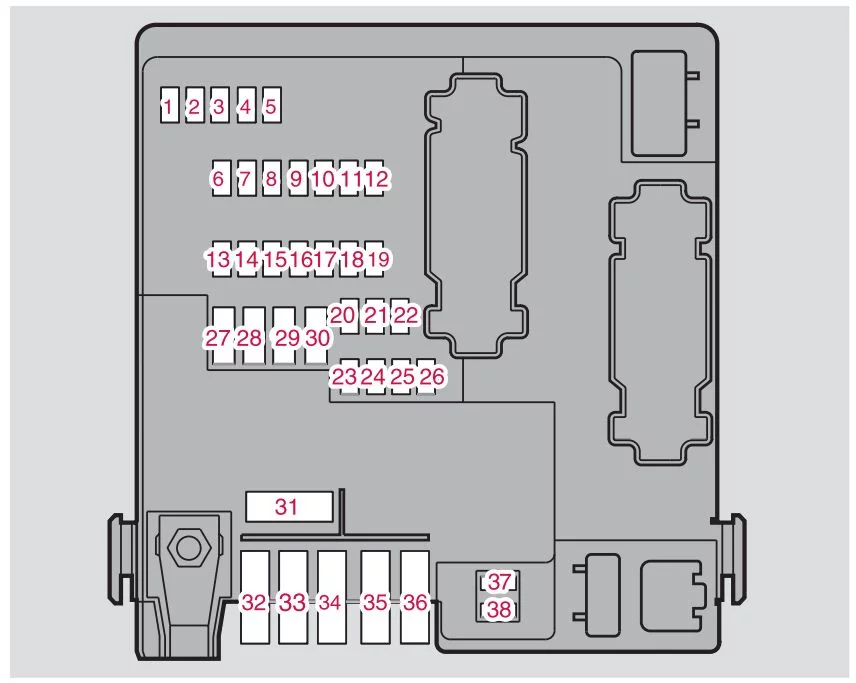

Bezpieczniki w bagażniku

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej

Volvo V70 i XC70 (2006) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Światła cofania 10
2 Światła postojowe, światła przeciwmgielne, oświetlenie przestrzeni ładunkowej, oświetlenie tablicy rejestracyjnej, światła hamowania 20
3 Moduł sterowania akcesoriami 15
4
5 Tylny moduł elektroniczny 10
6 Zmieniarka CD (opcja), System nawigacji (opcja) 7,5
7 Okablowanie przyczepy (30 kanałów) 15
8 Gniazdo 12 V – przestrzeń bagażowa 15
9 Tylne drzwi po stronie pasażera – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej 20
10 Tylne drzwi po stronie kierowcy – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej 20
11
12
13
14 Subwoofer (opcja) 15
15
16
17 Dźwięk akcesoriów 5
18
19 Wycieraczka tylnej klapy 15
20 Okablowanie przyczepy (15 kanałów) 20
21
22
23 Napęd na wszystkie koła 7,5
24 Układ podwozia typu Four-C (opcja) 15
25
26 Asystent parkowania (opcja) 5
27 Bezpiecznik główny: okablowanie przyczepy, 4-C, wspomaganie parkowania, napęd na wszystkie koła 30
28 Centralny zamek 15
29 Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskaz 25
30 Oświetlenie przyczepy od strony pasażera: światło postojowe, światło hamowania, światło przeciwmgielne, kierunkowskaz 40
31 Bezpiecznik główny: bezpieczniki 37 i 38 40
32
33
34
35
36
37 Ogrzewana tylna szyba 20
38 Ogrzewana tylna szyba 20
