Volvo V70 i XC70 (2000-2003) – schematy bezpieczników i przekaźników

Volvo V70 i XC70 (2000-2003) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2000, 2001, 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

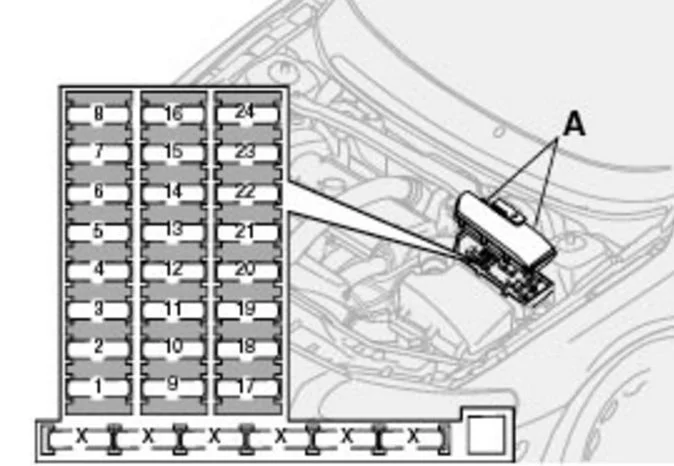

Komora silnika

Volvo V70 i XC70 (2000-2003) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Akcesoria 25
2 Światła dodatkowe (opcja) 20
3 Pompa próżniowa 15
4 Czujniki tlenu 20
5 Nagrzewnica wentylacji skrzyni korbowej, elektrozawory 10
6 Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze 15
7 Moduł przepustnicy 10
8 Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator skrzynki elektrycznej 10
9 Klakson 15
10 Wycieraczka tylnej klapy 10
11 Sprężarka klimatyzacji, cewki zapłonowe 20
12 Włącznik świateł hamowania 5
13 Wycieraczki 25
14 ABS/STC/DSTC 30
15
16 Spryskiwacze przedniej szyby, wycieraczki/spryskiwacze reflektorów (niektóre modele) 15
17 Światła mijania, prawe 10
18 Światła mijania, lewe 10
19 ABS/STC/DSTC 30
20 Światła drogowe, lewe 15
21 Światła drogowe, w prawo 15
22 Rozrusznik 25
23 Moduł sterujący silnika 5
24
Zobacz także:  Volvo S80 (2016) - schematy bezpieczników i przekaźników

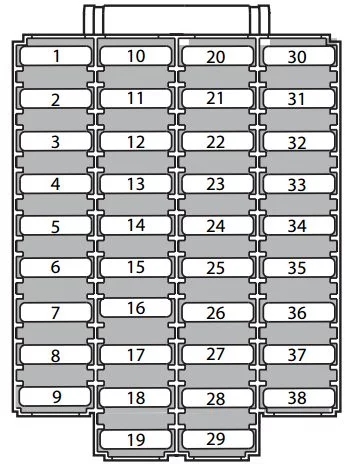

Skrzynka bezpieczników na krawędzi deski rozdzielczej

Volvo V70 i XC70 (2000-2003) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Światła mijania 15
2 Reflektory świateł drogowych 20
3 Fotel kierowcy sterowany elektrycznie 30
4 Elektryczny fotel pasażera 30
5
6
7 Podgrzewane siedzenie – przednie lewe (opcja) 15
8 Podgrzewane siedzenie – przednie prawe (opcja) 15
9 ABS/STC/DSTC 5
10
11
12 Wycieraczki reflektorów (niektóre modele) 15
13 Gniazdko elektryczne 12 V 15
14 Elektryczny fotel pasażera 5
15 System audio VNS 5
16 System nagłośnieniowy 20
17 Wzmacniacz dźwięku 30
18 Przednie światła przeciwmgielne 15
19 Wyświetlacz VNS 10
20
21 Automatyczna skrzynia biegów, shiftlock, przedłużony posuw D2 10
22 Kierunkowskazy 20
23 Moduł włącznika reflektorów, układ klimatyzacji, złącze diagnostyki pokładowej, moduły dźwigni kierownicy 5
24 Przekaźnik dla rozszerzonego zasilania D1: układ klimatyzacji, elektryczny fotel kierowcy, informacje o kierowcy 10
25 Wyłącznik zapłonu, silnik rozrusznika przekaźnika, SRS, moduł sterujący silnika 10
26 Dmuchawa układu klimatyzacji 30
27
28 Moduł elektroniczny – oświetlenie dodatkowe 10
29
30 Lewe przednie/tylne światła postojowe 7,5
31 Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej 7,5
32 Centralny moduł elektryczny, oświetlenie lusterek kosmetycznych, oświetlenie schowka na rękawiczki, dodatkowe oświetlenie wnętrza 10
33 Pompa paliwowa 15
34 Elektryczny szyberdach 15
35 Centralny zamek, elektryczne szyby – lusterko lewe 25
36 Centralny zamek, elektryczne szyby – lusterko prawe 25
37 Tylne elektryczne szyby 30
38 Syrena alarmowa 5
Zobacz także:  Volvo XC60 (2011) - schematy bezpieczników i przekaźników

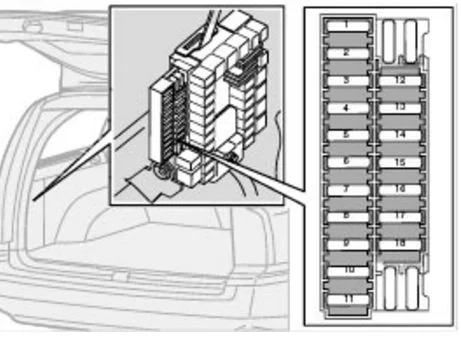

Bezpieczniki w bagażniku

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej

Volvo V70 i XC70 (2000-2003) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Tylny moduł elektryczny, oświetlenie przestrzeni ładunkowej 10
2 Tylne światło przeciwmgielne 10
3 Światła stopu 15
4 Światła zapasowe 10
5 Odszraniacz tylnej szyby, przekaźnik 15I – akcesoria 5
6 Odblokowanie tylnej klapy 10
7 Dodatkowe gniazdo 12 V w przestrzeni bagażowej (opcja) 15
8 Tylne drzwi z centralnym zamkiem/drzwi wlewu paliwa 20
9 Przyczepa (30 kanałów) 15
10 Zmieniarka CD, VNS 10
11 Moduł sterowania akcesoriami (AEM) 15
12 Wycieraczka tylnej klapy 15
13 Przestrzeń ładunkowa z głośnikiem (subwooferem) – opcja 15
14 Światła stopu 7,5
15 Zaczep przyczepy (zasilanie 15I) 20
16
17 Moduł sterujący napędu na wszystkie koła 7,5
18
Zobacz także:  Volvo V90 (2018) - schematy bezpieczników i przekaźników
