Volvo C70 (2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C70 z lat: 2009. W roku 2009 model Volvo C70 kontynuował swoją drugą generację produkcji. Ta generacja była dostępna od roku 2006 i trwała aż do roku 2013. W roku 2009 model C70 (2009) byłby częścią tej drugiej generacji. Poniżej znajduje się […]

08/29/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C70 z lat: 2009.

W roku 2009 model Volvo C70 kontynuował swoją drugą generację produkcji. Ta generacja była dostępna od roku 2006 i trwała aż do roku 2013. W roku 2009 model C70 (2009) byłby częścią tej drugiej generacji. Poniżej znajduje się pewne ogólne informacje o Volvo C70 z tego roku:

  1. Design: W 2009 roku, Volvo C70 wciąż oferowało atrakcyjny design, który łączył elegancję z pewnymi elementami sportowymi. Kabriolet i coupe zachowywały swoje charakterystyczne cechy wizualne.
  2. Opcje nadwozia: Model C70 (2009) było dostępny jako kabriolet oraz coupe. Charakterystyczny dla kabrioletu był składany dach, który umożliwiał szybką zmianę konfiguracji z kabrioletu na coupe.
  3. Silniki: W 2009 roku, oferta jednostek napędowych wciąż obejmowała różne warianty benzynowe i ewentualnie diesle. Silniki były projektowane pod kątem osiągów, komfortu jazdy i efektywności paliwowej.
  4. Wnętrze i wyposażenie: Volvo C70 (2009) wciąż oferowało przestronne wnętrze z luksusowym wyposażeniem. Skórzane fotele, systemy multimedialne, nawigacja i inne opcje były dostępne w ramach wyposażenia.
  5. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem. Samochód był wyposażony w różne zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne systemy ochrony w razie dachowania w przypadku kabrioletu.
  6. Technologia: C70 (2009) oferowało zaawansowane technologie, takie jak systemy nawigacyjne, audio premium i inne opcje, które podnosiły komfort i wygodę jazdy.
  7. Kontynuacja modelu: Model C70 (2009) kontynuował dziedzictwo jako luksusowy kabriolet i coupe. Koncentrował się na elegancji, wygodzie i pewnych cechach sportowych.

Podsumowując, Volvo C70 (2009) było częścią drugiej generacji tego modelu, oferując luksusowy kabriolet i coupe z atrakcyjnym designem, wygodą i zaawansowanymi technologiami. Był to samochód dla osób ceniących luksusową jazdę, elegancki wygląd, wydajność i innowacyjność, przy zachowaniu wartości i cech charakterystycznych dla marki Volvo.

Zobacz także:  Volvo C70 (2001) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

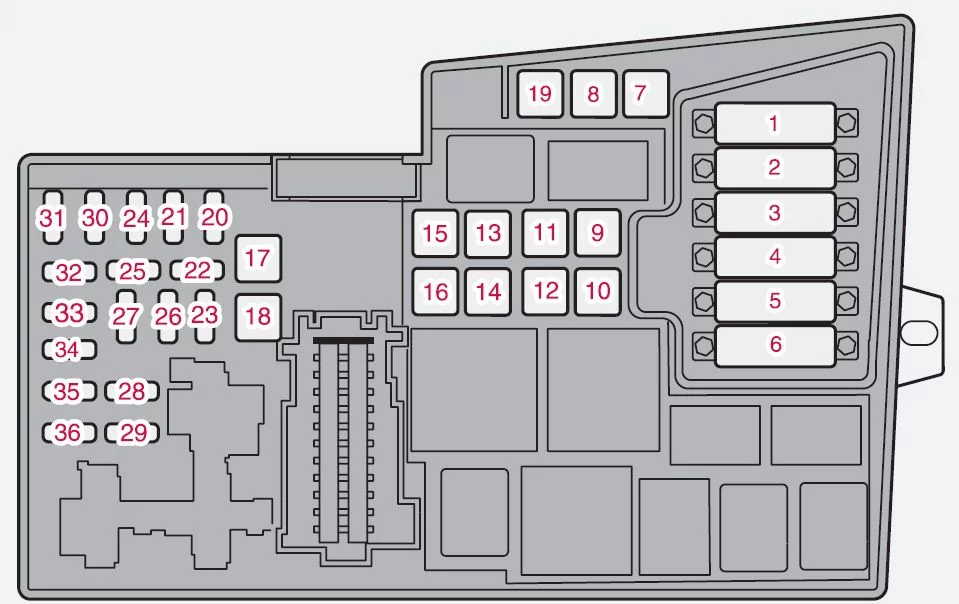

Skrzynka bezpieczników w komorze silnika

Volvo C70 (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wentylator chłodnicy 50
2 Wspomaganie kierownicy (z wyjątkiem silnika 1,6 litra) 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Element klimatyzacji;

Dodatkowa nagrzewnica PTC *.

80
6 Świece żarowe (diesel) 70
7 Pompa ABS 30
8 Zawory ABS 20
9 Funkcje silnika 30
10 Wentylator 40
11 Spryskiwacze reflektorów;

Elektrycznie sterowany dach;

Zamykany schowek i luk narciarski.

20
12 Zasilanie ogrzewanej szyby tylnej 30
13 Przekaźnik rozrusznika 30
14 Okablowanie przyczepy * 40
15 Dach elektryczny 30
16 Dostawa do systemu informacyjno-rozrywkowego 40
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19 rezerwa
20 Klakson 15
21 Dodatkowa nagrzewnica paliwowa;

Nagrzewnica przedziału pasażerskiego.

20
22 Głośnik niskotonowy 25
23 Moduł sterujący silnika ECM (5-cylindrowa benzyna);

Skrzynia biegów (TCM).

10
24 Podgrzewany filtr paliwa;

Separator oleju z elementem PTC (olej napędowy).

20
25 rezerwa
26 Stacyjka 15
27 Sprężarka klimatyzacji 10
28 rezerwa
29 Przednie światła przeciwmgielne 15
30 Moduł sterujący silnika ECM (4-cyl. Diesel) 3
31 rezerwa
32 Wtryskiwacze (benzyna);

Czujnik masowego przepływu powietrza i sterowanie turbosprężarką (olej napędowy)

10
33 Sonda lambda;

Pompa próżniowa (benzyna);

Moduł sterujący silnika ECM (olej napędowy).

20
34 Wyłącznik ciśnieniowy;

Układ klimatyzacji;

Cewki zapłonowe (benzyna);

Świece żarowe;

Układ kontroli emisji EGR (olej napędowy).

10
35 Czujniki silnika do zaworów;

Cewki przekaźnika;

Elementu PTC klimatyzacji;

Separatora oleju (benzyna);

Modułu sterującego silnika ECM (diesel);

Kanister (benzyna);

Czujnika masowego przepływu powietrza MAF (benzyna).

15
36 Moduł sterujący silnika ECM (nie 5-cyl. Silnik wysokoprężny);

Czujnik położenia pedału przyspieszenia;

Sonda lambda (olej napędowy).

10

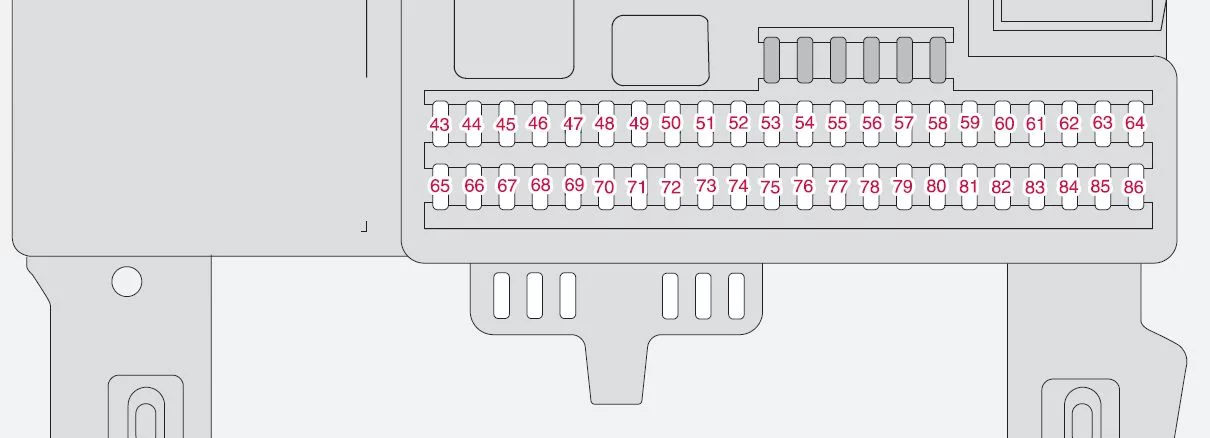

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Volvo C70 (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
37 Nie w użyciu
38 Nie w użyciu
39 Nie w użyciu
40 Nie w użyciu
41 Nie w użyciu
42 Nie w użyciu
43 Telefon;

System audio;

RTI (opcja).

15
44 Układ SRS;

Moduł sterujący silnika ECM (5-cyl.).

10
45 Gniazdo elektryczne, przedział pasażerski 15
46 Przedział pasażerski, schowek w desce rozdzielczej i dodatkowe oświetlenie 5
47 Oświetlenie wewnętrzne 5
48 Spryskiwacz 15
49 System SRS 10
50 rezerwa
51 Dodatkowa nagrzewnica przedziału pasażerskiego;

Przekaźnik filtra paliwa;

Ogrzewanie.

10
52 Moduł sterujący skrzyni biegów (TCM);

Układ ABS.

5
53 Wspomaganie kierownicy 10
54 Pomoc w parkowaniu;

Bi-Xenon *.

10
55 Bezkluczykowy moduł sterujący
56 Moduł zdalnego sterowania;

Moduł sterowania syreną.

10
57 Złącze łącza danych (DLC);

Włącznik świateł hamowania.

15
58 Światło drogowe (prawe);

Cewka przekaźnika lamp pomocniczych.

7,5
59 Światła drogowe lewe 7,5
60 Ogrzewanie siedzenia (po stronie kierowcy) 15
61 Ogrzewanie siedzenia (po stronie pasażera) 15
62 Rezerwa
63 Zasilanie, okno elektryczne, prawe tylne 20
64 Lampka do zamka drzwi, RTI 5
65 System Infotainment 5
66 Moduł sterujący Infotainment (ICM);

Klimatyzacja.

10
67 rezerwa
68 Tempomat 5
69 System klimatyzacji;

Czujnik deszczu *;

Przycisk BLIS *.

5
70 rezerwa
71 rezerwa
72 rezerwa
73 Konsola górna oświetlenia wewnętrznego (OHC);

Przypomnienie o zapięciu pasów tylnych.

5
74 Przekaźnik pompy paliwa 15
75 rezerwa
76 rezerwa
77 Gniazdo elektryczne w bagażniku;

Dodatkowy moduł elektroniczny (AEM).

15
78 rezerwa
79 Światło cofania 5
80 rezerwa
81 Zasilanie, okno elektryczne, tylne lewe 20
82 Zasilanie, okno elektryczne i drzwi, prawy przód 25
83 Zasilanie, okno elektryczne i drzwi, lewy przód 25
84 Fotel pasażera z napędem elektrycznym 25
85 Fotel kierowcy z napędem elektrycznym 25
86 Przekaźnik oświetlenia wnętrza;

Oświetlenie bagażnika;

Fotele elektryczne.

5
