Volvo S40 (2012) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S40 z lat: 2012.

W roku 2012, Volvo S40 nadal pozostawało jednym z ważnych modeli w gamie kompaktowych samochodów osobowych marki Volvo. Oto kilka kluczowych informacji o modelu Volvo S40 z tego okresu:

Design i styl: Model S40 w roku 2012 kontynuował charakterystyczny skandynawski design, który łączył elegancję z prostotą. W tym okresie samochód mógł dostosować pewne detale stylistyczne, aby zachować aktualne trendy.
Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo. Volvo S40 wciąż oferowało zaawansowane systemy bezpieczeństwa, w tym systemy ochrony przed kolizjami, systemy kontroli stabilności i wiele innych, aby zapewnić maksymalne bezpieczeństwo dla pasażerów.
Kabina i wyposażenie: Wnętrze S40 w roku 2012 było projektowane z myślą o komforcie i funkcjonalności. Wnętrze było ergonomiczne, a jakość materiałów wykończeniowych była na wysokim poziomie.
Technologie: Model wciąż oferował różnorodne technologie, takie jak systemy multimedialne, nawigacyjne oraz zaawansowane systemy wspomagające jazdę i parkowanie.
Warianty napędowe: Volvo S40 z roku 2012 nadal było dostępne w różnych wariantach napędowych, obejmujących benzynowe i wysokoprężne silniki o różnej mocy.
Dynamika i komfort: Model S40 wciąż oferował dynamiczną jazdę, komfortowe prowadzenie i przyjemne wnętrze, co przekładało się na zadowolenie kierowców i pasażerów.
Opcje wyposażenia: Klienci mieli dostęp do różnych wariantów wyposażenia, co pozwalało na spersonalizowanie samochodu zgodnie z indywidualnymi preferencjami.
Konkurencja: W 2012 roku, Volvo S40 wciąż konkurowało z innymi kompaktowymi modelami luksusowymi, takimi jak Audi A3, BMW Serii 3 Compact czy Mercedes-Benz klasy C.
Dziedzictwo Volvo: Samochód nadal kontynuował dziedzictwo marki Volvo, skupiając się na innowacjach, bezpieczeństwie i komforcie podróżowania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Volvo V70 i XC70 (2000-2003) - schematy bezpieczników i przekaźników

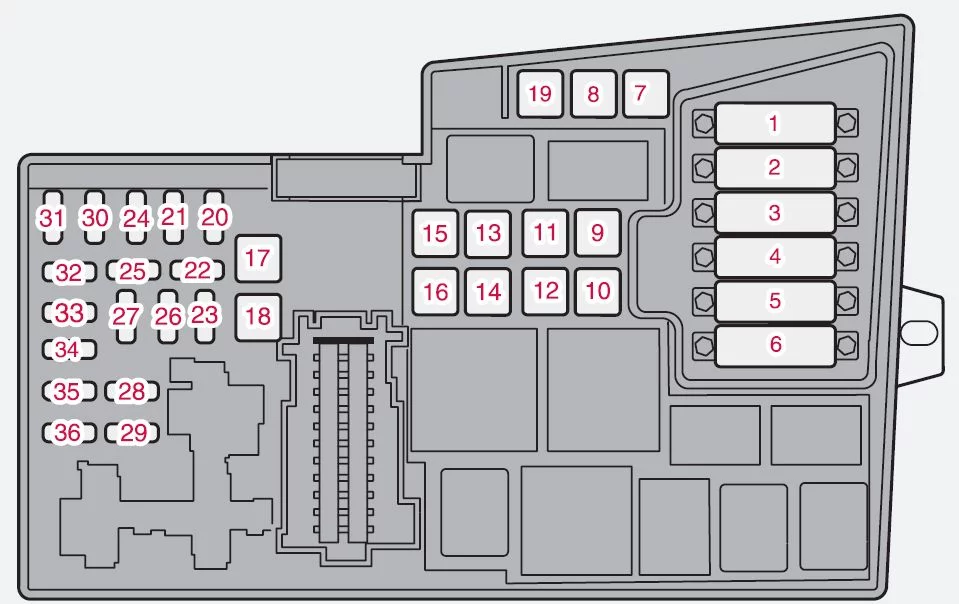

Skrzynka bezpieczników w komorze silnika

Volvo S40 (2012) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Wentylator chłodziwa	50
2	Wspomaganie kierownicy	80
3	Zasilanie skrzynki bezpieczników w przedziale pasażerskim	60
4	Zasilanie skrzynki bezpieczników w przedziale pasażerskim	60
5	Element PTC, podgrzewacz powietrza*	80
6	Świece żarowe (DRIVe)	60
6	Świece żarowe (5-cyl. diesel)	70
7	Pompa ABS	40
8	Zawory ABS	20
9	Funkcje silnika	30
10	Wentylator	40
11	Spryskiwacze reflektorów	20
12	Podgrzewana tylna szyba	30
13	Elektromagnes siłownika, rozrusznik	30
14	Okablowanie przyczepy*	40
15	rezerwa	—
16	System informacyjno-rozrywkowy	30
17	Wycieraczki	30
18	Zasilanie skrzynki bezpieczników w przedziale pasażerskim	40
19	rezerwa	—
20	Klakson	15
21	Dodatkowa nagrzewnica paliwowa, nagrzewnica kabiny pasażerskiej*	20
22	rezerwa	—
23	Moduł sterujący silnika (5-cyl. benzyna), Moduł sterujący skrzyni biegów (5-cyl.)	10
23	Moduł sterujący skrzyni biegów (4-cyl.)	15
24	Podgrzewany filtr paliwa (5-cyl. diesel), wkładka PTC, odolejacz (5-cyl. diesel)	20
25	Centralny moduł elektroniczny (CEM) (Start/Stop)	—
26	Stacyjka	15
27	Sprężarka klimatyzacji	10
28	rezerwa	—
29	Przednie światła przeciwmgielne Światła do jazdy dziennej (DRL)*	15
30	Pompa płynu chłodzącego (Start/Stop)	10
31	Regulator napięcia, alternator (4-cyl. benzyna)	10
32	Wtryskiwacze (5-cyl. benzyna), zawór sterujący turbosprężarki (5-cyl. diesel), czujnik poziomu oleju (5-cyl. diesel) zawór sterujący, przepływ paliwa (DRIVe), czujnik przepływu powietrza masowego (DRIVe), silnik sterujący turbosprężarką (Prowadzić)	10
33	Pompa próżniowa (5-cyl. benzyna), cewka przekaźnika, przekaźnik, pompa próżniowa (5-cyl. benzyna), moduł sterujący silnika (5-cyl. diesel), podgrzewany filtr paliwa (DRIVe)	20
34	Cewki zapłonowe (benzyna), presostat, klimatyzacja (5-cyl.), moduł sterujący, świece żarowe (5-cyl. diesel), kontrola emisji EGR (5-cyl. diesel), pompa paliwa (DRIVe), sonda lambda (DRIVe), moduł sterujący silnika (Start/Stop), cewki przekaźników, przekaźniki Start/Stop	10
35	Cewka przekaźnika, przekaźnik, układ klimatyzacji, element PTC, łapacz oleju (5-cyl. benzyna), masowy przepływ powietrza (5-cyl. benzyna), zawór sterujący turbo (5-cyl. benzyna), elektromagnesy, zmienne fazy rozrządu (benzyna 5-cyl.), wtryskiwacze (benzyna 2,0 l), zawór EVAP (benzyna 2,0 l), zawór, mieszanka paliwowo-powietrzna (benzyna 2,0 l), zawór sterujący, ciśnienie paliwa (5-cyl. olej napędowy), sterowanie silnikiem moduł (5-cyl. diesel), Silnik EGR (DRIVe)	15
36	Moduł sterujący silnika (benzyna, DRIVe), czujnik położenia pedału przyspieszenia (5-cyl. diesel), sonda lambda (5-cyl. diesel)	10

Zobacz także: Volvo C70 (2003-2005) - schematy bezpieczników i przekaźników

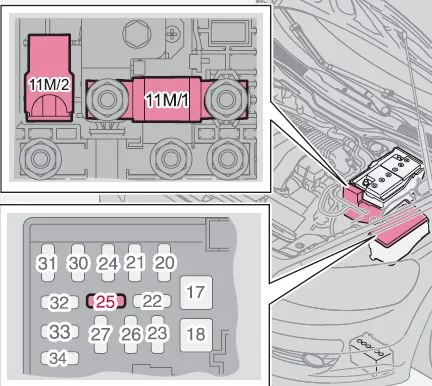

DRIVe Start/Stop*

Numer	Opis	Ampery [A]
11M/1	Komora silnika, rozdzielacz elektryczny	125
11M/2	Czujnik, monitorowanie akumulatora	15
25	Centralny moduł elektroniczny (CEM) (akumulator rezerwowy napięcia odniesienia), silnik wysokoprężny	10

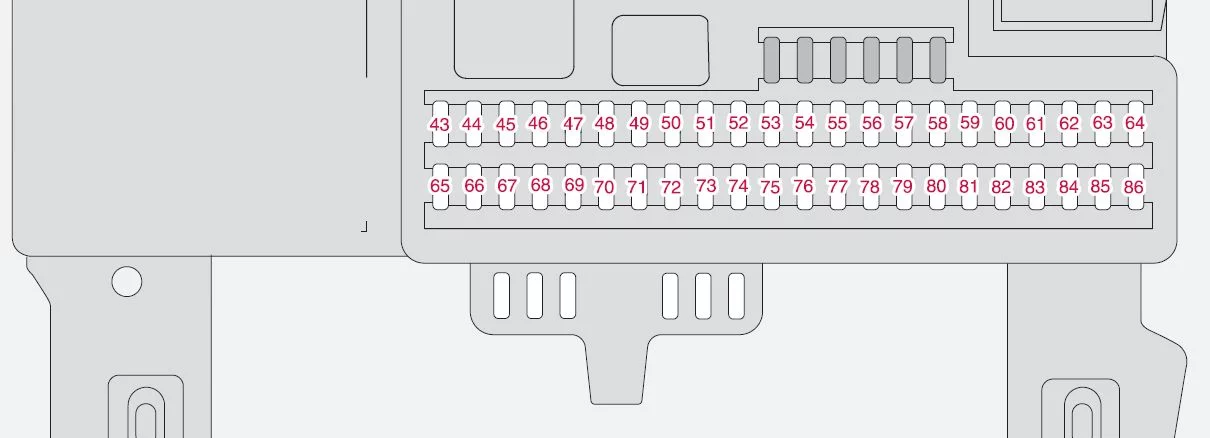

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Numer	Opis	Ampery [A]
37	Nie w użyciu	—
38	Nie w użyciu	—
39	Nie w użyciu	—
40	Nie w użyciu	—
41	Nie w użyciu	—
42	Nie w użyciu	—
43	Telematyka, system audio, RTI, Bluetooth*	15
44	System SRS, moduł sterujący silnika (5-cyl, DRIVe)	10
45	Gniazdko elektryczne, przedział pasażerski	15
46	Przedział pasażerski, schowek na rękawiczki i oświetlenie grzecznościowe	5
47	Oświetlenie wewnętrzne, Zdalnie sterowany mechanizm otwierania drzwi garażowych*	5
48	Wycieraczki	15
49	System SRS	10
50	rezerwa	—
51	Element PTC, podgrzewacz powietrza*, cewka przekaźnika, przekaźnik, podgrzewany filtr paliwa (5-cyl. diesel), AWD	10
52	Moduł sterowania skrzynią biegów, system ABS	5
53	Wspomaganie kierownicy	10
54	Wspomaganie parkowania, ksenonowe	10
55	Moduł sterujący Bezkluczykowy*	20
56	Odbiornik pilota, syrena*	10
57	Złącze łącza danych (DLC), włącznik świateł hamowania	15
58	Światło drogowe prawe, cewka przekaźnika, przekaźnik, światła dodatkowe*	7,5
59	Światło drogowe, lewe	7,5
60	Ogrzewanie fotela (po stronie kierowcy)	15
61	Ogrzewanie fotela (strona pasażera)	15
62	Szyberdach*	—
63	Zasilanie do tylnych prawych drzwi	20
64	rezerwa	5
65	Audio, Infotainment	5
66	Audio, Infotainment, System klimatyzacji	10
67	rezerwa	—
68	Tempomat	5
69	Klimatyzacja, czujnik deszczu, przyciski BLIS, wspomaganie parkowania, DRIVe	5
70	rezerwa	—
71	rezerwa	—
72	rezerwa	—
73	Szyberdach, Konsola podsufitowa do oświetlenia wnętrza, Przypomnienie o zapięciu pasów z tyłu, Przyciemnianie, wewnętrzne lusterko wsteczne	5
74	Pompa paliwowa	15
75	rezerwa	—
76	rezerwa	—
77	Przestrzeń ładunkowa gniazda elektrycznego, moduł sterujący, akcesoria*	15
78	rezerwa	—
79	Światło cofania, przyciemnianie, wewnętrzne lusterko wsteczne (sygnał)	5
80	rezerwa	—
81	Zasilanie do tylnych lewych drzwi	20
82	Zasilanie do przednich prawych drzwi	25
83	Zasilanie do przednich lewych drzwi	25
84	Fotel elektryczny, pasażer	25
85	Fotel elektryczny, kierowca	25
86	Oświetlenie wnętrza, oświetlenie przestrzeni ładunkowej, elektryczne fotele, wskaźnik poziomu paliwa (2.0F)	5
