W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S40 z lat: 2005.

W roku 2005 Volvo S40 kontynuowało swoją obecność na rynku jako kompaktowy samochód osobowy drugiej generacji. Oto kilka ważnych informacji o modelu Volvo S40 z roku 2005:

  1. Design i styl: Model S40 nadal prezentował się w charakterystycznym stylu skandynawskiego designu. Miał wyraźne linie i proporcje, które podkreślały elegancję i nowoczesność.
  2. Bezpieczeństwo: Bezpieczeństwo było jednym z kluczowych elementów marki Volvo, i tak samo było w przypadku modelu S40 z roku 2005. Samochód nadal oferował zaawansowane systemy bezpieczeństwa, w tym systemy ochrony przed kolizjami czołowymi, bocznymi i tylnej kolizji.
  3. Kabina i wyposażenie: Wnętrze S40 było dobrze wykonane i ergonomiczne. Deska rozdzielcza była zaprojektowana z myślą o komforcie i funkcjonalności, a jakość materiałów wykończeniowych była na wysokim poziomie.
  4. Technologie: Model S40 w roku 2005 oferował różne technologie wspomagające, w tym zaawansowane systemy multimedialne, nawigacyjne i kontroli tempomatu, co podnosiło komfort podróżowania.
  5. Warianty napędowe: W zależności od rynku i wersji, S40 oferował różne opcje napędowe, obejmujące zarówno benzynowe, jak i wysokoprężne silniki, a także różne pojemności i moce.
  6. Dynamika i komfort: Samochód oferował dobrą dynamikę jazdy oraz komfortowe prowadzenie, co sprawiało, że był atrakcyjnym wyborem zarówno do codziennego użytku, jak i dłuższych tras.
  7. Opcje wyposażenia: Volvo S40 z roku 2005 był dostępny w różnych wariantach wyposażenia, co pozwalało klientom dostosować auto do swoich preferencji.
  8. Konkurencja: W 2005 roku, S40 konkurowało z innymi kompaktowymi modelami luksusowymi, takimi jak Audi A3, BMW Serii 3 Compact czy Mercedes-Benz klasy C.
  9. Dziedzictwo Volvo: Samochód nadal kontynuował dziedzictwo marki Volvo, skupiając się na innowacjach, bezpieczeństwie i komforcie.
Zobacz także:  Volvo S60 (2006) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

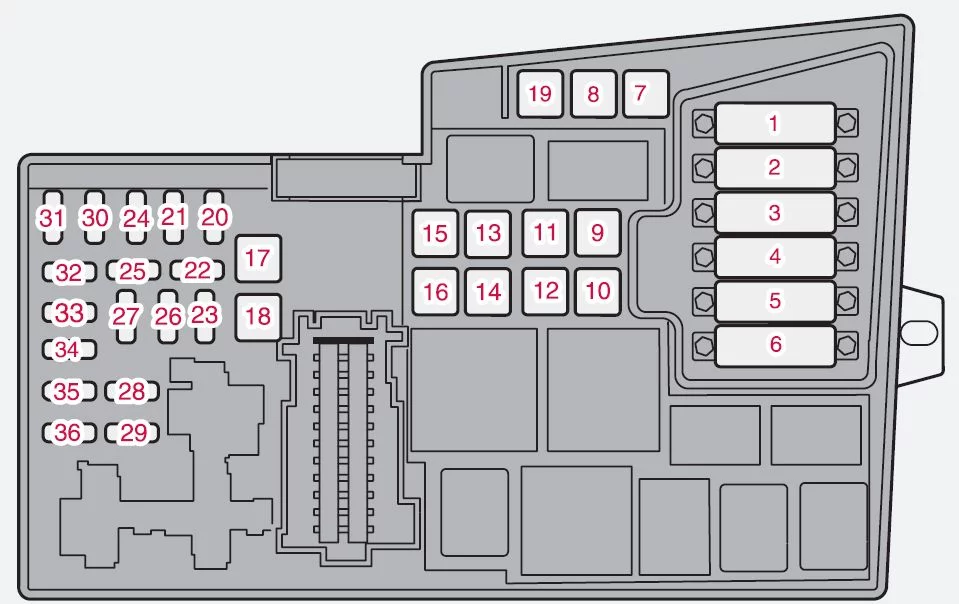

Skrzynka bezpieczników w komorze silnika

Volvo S40 (2005) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wentylator chłodziwa (chłodnica) 50
2 Wspomaganie kierownicy 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Element, jednostka klimatyczna 80
6
7 Pompa ABS 30
8 Zawory ABS 20
9 Moduł sterujący silnika (ECM) 30
10 Dmuchawa systemu klimatyzacji 40
11 Spryskiwacze reflektorów 20
12 Zasilanie ogrzewanej tylnej szyby 30
13 Przekaźnik silnika rozrusznika 30
14 Złącze przyczepy 40
15
16 Kanał do systemu audio 30
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19
20 Klakson 15
21
22 Głośnik niskotonowy 15
23 Moduł sterujący silnika (ECM)/moduł sterujący skrzyni biegów (TCM) 10
24
25
26 Stacyjka 15
27 Sprężarka klimatyzacji, zawór odcinający wodę 10
28 Moduł sterowania systemem klimatyzacji (CCM), moduł sterowania multimediami (MMM) 10
29 Przednie światła przeciwmgielne (opcja) 15
30 Moduł sterujący silnika (ECM) 3
31 Regulator napięcia generatora 10
32 Wtryskiwacze paliwa 10
33 Element grzejny – podgrzewana sonda lambda, pompa próżniowa 20
34 Cewki zapłonowe, moduł sterujący silnika 10
35 Zawory czujników silnika, przekaźnik klimatyzacji, cewka przekaźnika, zawór odcinający wodę 15
36 Moduł sterujący silnika (ECM) 10
Zobacz także:  Volvo FL - schematy bezpieczników i przekaźników

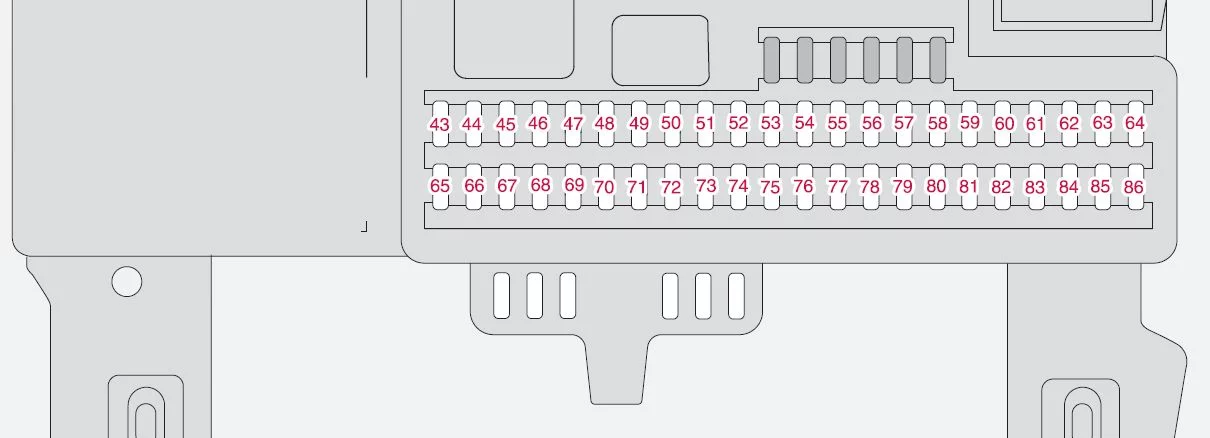

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Volvo S40 (2005) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
37 Nie w użyciu
38 Nie w użyciu
39 Nie w użyciu
40 Nie w użyciu
41 Nie w użyciu
42 Nie w użyciu
43 System nagłośnienia 15
44 Dodatkowy system przytrzymujący (SRS) 10
45 Gniazdo 12 V w tylnej części morza 15
46 Oświetlenie – schowek, deska rozdzielcza i miejsca na nogi 5
47 Szyberdach (opcja), lusterka boczne 5
48 Spryskiwacze reflektorów 15
49 Dodatkowy system przytrzymujący (SRS), czujnik masy pasażera (OWS) 10
50
51 Reflektory biksenonowe (opcja) 10
52 ABS 5
53 Wspomaganie kierownicy 10
54 Moduł kontroli skrzyni biegów (TCM), różnicowy moduł elektroniczny (DEM) 10
55
56 Moduł kontroli ładowania akumulatora 10
57 Gniazdo diagnostyki pokładowej, włącznik świateł hamowania 15
58 Prawe światło drogowe, przekaźnik świateł pomocniczych 7,5
59 Lewe światło drogowe 7,5
60 Podgrzewany fotel kierowcy (opcja) 15
61 Podgrzewany fotel pasażera (opcja) 15
62 Dach księżycowy (opcja) 20
63 Elektryczna szyba i zamek drzwi – tylne drzwi boczne pasażera 20
64 Odbiornik radiowy, Global Positioning System – GPS (opcja) 5
65 System nawigacji Volvo (opcja), system audio 5
66 Moduł sterujący systemu audio (ICM), cewka przekaźnika systemu audio 10
67
68 Tempomat 5
69 System klimatyzacji, czujnik deszczu (opcja) 5
70
71
72
73 Szyberdach, przednie oświetlenie sufitowe, automatycznie przyciemniane lusterko, (opcja) przypomnienie o pasach bezpieczeństwa 5
74 Przekaźnik pompy paliwa 15
75
76
77 Gniazdo 12 V w bagażniku, moduł sterowania urządzeniami pomocniczymi (AEM) 15
78
79 Światła zapasowe 5
80
81 Elektryczna szyba i zamek drzwi – tylne drzwi po stronie kierowcy 20
82 Elektrycznie zamykane szyby i drzwi – boczne drzwi pasażera z przodu 25
83 Elektryczna szyba i zamek drzwi – przednie drzwi po stronie kierowcy 25
84 Fotel pasażera z napędem elektrycznym 25
85 Fotel kierowcy z napędem elektrycznym 25
86 Przekaźnik oświetlenia wnętrza, oświetlenie bagażnika, fotele elektryczne 5
