W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FM.
Volvo FM to model ciężarówki produkowany przez szwedzką firmę Volvo Trucks. Jest to wszechstronna seria pojazdów ciężarowych, która jest projektowana z myślą o różnorodnych zastosowaniach, od transportu długodystansowego po zadania miejskie i regionalne. Oto niektóre informacje na temat Volvo FM:
Podsumowując, Volvo FM to wszechstronna seria ciężarówek, która jest dostosowana do różnorodnych zastosowań w transporcie ciężkim. Oferuje efektywność paliwową, komfort kierowcy, innowacyjne technologie oraz zaawansowane opcje napędowe, stanowiąc niezawodny wybór dla firm dążących do skutecznego i zrównoważonego transportu.
Główne bezpieczniki
Główne bezpieczniki znajdują się w głównej skrzynce bezpieczników wewnątrz skrzynki akumulatorów na podwoziu.
Numer | Ampery [A] | Opis |
1 | 125 | Podgrzewanie |
2 | 200 | Podnośnik hydrauliczny / Zabudowa |
3 | 125 | Taksówka |
4 | 40 | Zasilanie oświetlenia wtórnego |

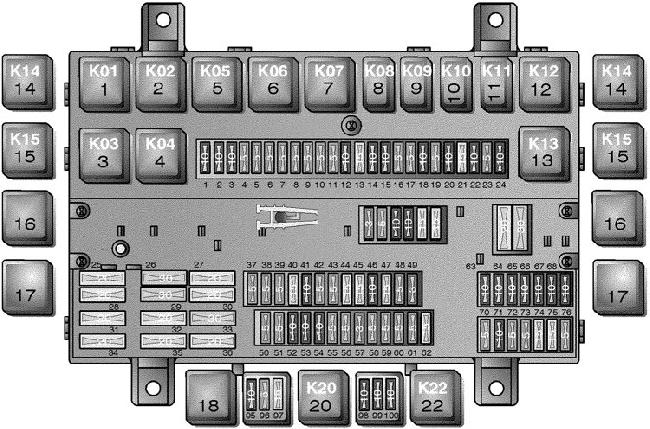

W przekaźniku i skrzynce bezpieczników
Bezpieczniki w elektrycznej jednostce rozdzielczej są bezpiecznikami typu nożowego, stosowane są dwa różne typy.
Bezpieczniki nożowe
Numer | Opis | Ampery [A] |
F1 | TPM | 10 |
F2 | Oświetlenie, przestrzeń ładunkowa | 10 |
F3 | Lampa ładowania, oświetlenie siodła | 10 |
F4 | Elektrycznie regulowany fotel, pompa przechylania kabiny, oświetlenie załadunku i siodła | 5 |
F5 | Oprzyrządowanie (kl. 30) | 5 |
F6 | Osuszacz powietrza | 5 |
F7 | Jednostka sterująca pojazdu, elektroniczny immobilizer | 5 |
F8 | Oprzyrządowanie, TPM | 5 |
F9 | Blokada zasięgu, blokada obszaru (w skrzyni biegów) | 5 |
F10 | Czujnik NOx, opłata drogowa | 5 |
F11 | Dźwignia zmiany biegów jednostki sterującej | 5 |
F12 | Skrzynia biegów/zwalniacz jednostki sterującej | 10 |
F13 | Wycieraczki | 15 |
F14 | Zapalniczka, schowek na lampę, część środkowa | 10 |
F15 | Separator wody, podgrzewacz filtra paliwa, zawór spustowy wody | 10 |
F 16 | Blokada mechanizmu różnicowego, przystawka odbioru mocy | 5 |
F17 | Oświetlenie zewnętrzne jednostki sterującej | 5 |
F18 | Klakson, elektrozawór do klaksonu na sprężone powietrze | 10 |
F19 | Jednostka klimatyczna, bramka FMS | 5 |
F20 | Centralny zamek, ogrzewanie postojowe | 10 |
F21 | Wentylator, klimatyzator | 15 |
F22 | Światło grzecznościowe | 10 |
F23 | Zawieszenie pneumatyczne | 5 |
F24 | Osuszacz powietrza, ogrzewanie postojowe ADR, elektrycznie podgrzewane lusterka wsteczne | 10 |
F25 | Zasilanie, przyczepa ABS/EBS | 20 |
F26 | Skrzynka bezpieczników nadwozia | 30 |
F27 | Elektrycznie podnoszona szyba po lewej stronie, elektrycznie podgrzewane lusterka wsteczne | 20 |
F28 | ABS/EBS | 20 |
F29 | Ekspres do kawy | 30 |
F30 | Elektryczne podnośniki szyb po prawej stronie | 20 |
F31 | Bezpiecznik główny do bezpieczników 95–97 | 20 |
F32 | Jednostka klimatyczna | 20 |
F33 | Elektryczne przechylanie kabiny | 30 |
F34 | Wzmacniacz | 30 |
F35 | Elektrycznie regulowane siedzenie | 20 |
F36 | Obwód świateł cofania, przyczepa | 15 |
F37 | Telefon, Dynafleet | 5 |
F38 | Lampy wejściowe | 5 |
F39 | Elektrycznie regulowane lusterka wsteczne | 5 |
F40 | Jednostka sterująca silnika | 15 |
F41 | Elektrozawory na silniku, elektryczna pompa paliwa | 10 |
F42 | Wstępne podgrzewanie silnika przekaźnika, elektrycznie sterowany wentylator chłodzący | 5 |
F43 | Jednostka sterująca producenta nadwozia BBM | 5 |
F44 | Konwerter napięcia do gniazda radiowego/12 V | 15 |
F45 | Konwerter napięcia do gniazda 12 V | 15 |
F46 | Obrotowa lampa ostrzegawcza | 15 |
F47 | ACC | 5 |
F48 | ABS/EBS, przełącznik EBS | 5 |
F49 | Zawieszenie pneumatyczne/A-ride | 3 |
F50 | Telefon | 5 |
F51 | Oś sterowana hydraulicznie | 5 |
F52 | Ogrzewanie wlotu powietrza, pozycja radia przekaźnika nadmiarowego | 10 |
F53 | Znak świetlny na dachu | 10 |
F54 | Dynafleet, bramka FMS | 10 |
F55 | Poduszka powietrzna, napinacz pasa bezpieczeństwa | 5 |
F56 | Pusty | 5 |
F57 | Dźwignia zmiany biegów/Retarder jednostki sterującej | 3 |
F58 | D+ przekaźnik zwarciowy, tylko ADR | 5 |
F59 | Kamera cofania, Dynafleet | 5 |
F60 | Oś sterowana hydraulicznie | 5 |
F61 | Alarm kradzieży, łącze Volvo (SAM), składane ramię lusterka wstecznego, Japonia | 5 |
F62 | Pusty | 15 |
F63 | System alkoholowy | 10 |
F64 | System opłat | 10 |
F65 | Układ centralnego smarowania | 10 |
F66 | Dach słoneczny | 10 |
F67 | Lampy piętrowe, lampki do czytania | 10 |
F68 | Lodówka | 10 |
F69 | Wyjście 12 V | 10 |
F70 | ABS/EBS, przyczepa (kl. 15) | 5 |
F71 | Wyposażenie dodatkowe | 10 |
F72 | System regulacji poziomu, reflektory | 5 |
F73 | Oś sterowana hydraulicznie | 5 |
F74 | Spryskiwacz reflektorów (wysokiego ciśnienia) | 15 |
F75 | Fotele podgrzewane elektrycznie | 15 |
F76 | Przekaźnik zwarciowy ADR D+, tablica przyrządów wentylatora | 5 |
F77 | Gniazdo zasilania 24 V na tablicy rozdzielczej | 10 |
F78 | Gniazdo zasilania 24 V, obok bułki | 10 |
F79 | 12 V dla telewizora | 10 |
F95 | Centralny zamek | 10 |
F96 | Alarm przeciwwłamaniowy | 5 |
F97 | Ogrzewanie postojowe | 15 |
Bezpieczniki LCM
Numer | Opis | Ampery [A] |
1 | Światła kierunkowskazów przyczepy, światła hamowania i światła mijania, prawa strona, światła cofania, światła postojowe z tyłu | 25 |
2 | Światła drogowe reflektorów po lewej stronie, światła przeciwmgielne, światło ostrzegawcze, sygnał ostrzegawczy | 25 |
3 | Światła hamowania przyczepy i kierunkowskazy tylne, lewa strona, światła drogowe prawa strona | 25 |
4 | Światła postojowe przyczepy i kierunkowskazy tylne, prawa strona, światło hamowania lewa strona | 25 |
5 | Światła cofania przyczepa, światła postojowe przednie po prawej stronie, światła mijania i kierunkowskazy przyczepa, lewa strona | 25 |
6 | Światła postojowe przyczepy i światła postojowe z przodu, z lewej strony, kierunkowskazy z przodu | 25 |
Bezpieczniki w pojemniku na akumulator
Numer | Opis | Ampery [A] |
1 | Tachograf | 5 |
2 | Bezpieczniki główne F95–F97 | 20 |
3 | System AdBlue | 20 |

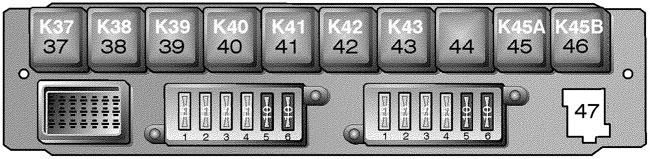

Do nadbudowy
56 X. Bezpieczniki do nadbudowy
Numer | Opis | Ampery [A] |
1 | Kl.30, B+ | 15 |
2 | Kl.30, B+ | 15 |
3 | Kl.15, pozycja jazdy | 15 |
4 | Kl.15, pozycja jazdy | 15 |
5 | Kl.61, alternator | 10 |
6 | Pusty | 10 |
56 P. Bezpieczniki do zabudowy (opcje)
Numer | Opis | Ampery [A] |
1 | Kl.30, B+ | 15 |
2 | Kl.30, B+ | 15 |
3 | Kl.30, B+ | 15 |
4 | Kl.30, B+ | 15 |
5 | Pusty | 10 |
6 | Pusty | 10 |
Przekaźniki zabudowy przed siedzeniem pasażera
Numer | Opis |
37 | Światła postojowe |
38 | Wybór ciśnienia, przyczepa wywrotka |
39 | Puste |
40 | Puste |
41 | Puste |
42 | Reflektory |
43 | Zewnętrzny rozruch silnika |
44 | Światło cofania |
45 | Uruchomienie hamulca (blokada biegu wstecznego) |
46 | Puste |
47 | Puste |
