W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Transportera T6 z lat: 2016, 2017, 2018, 2019.

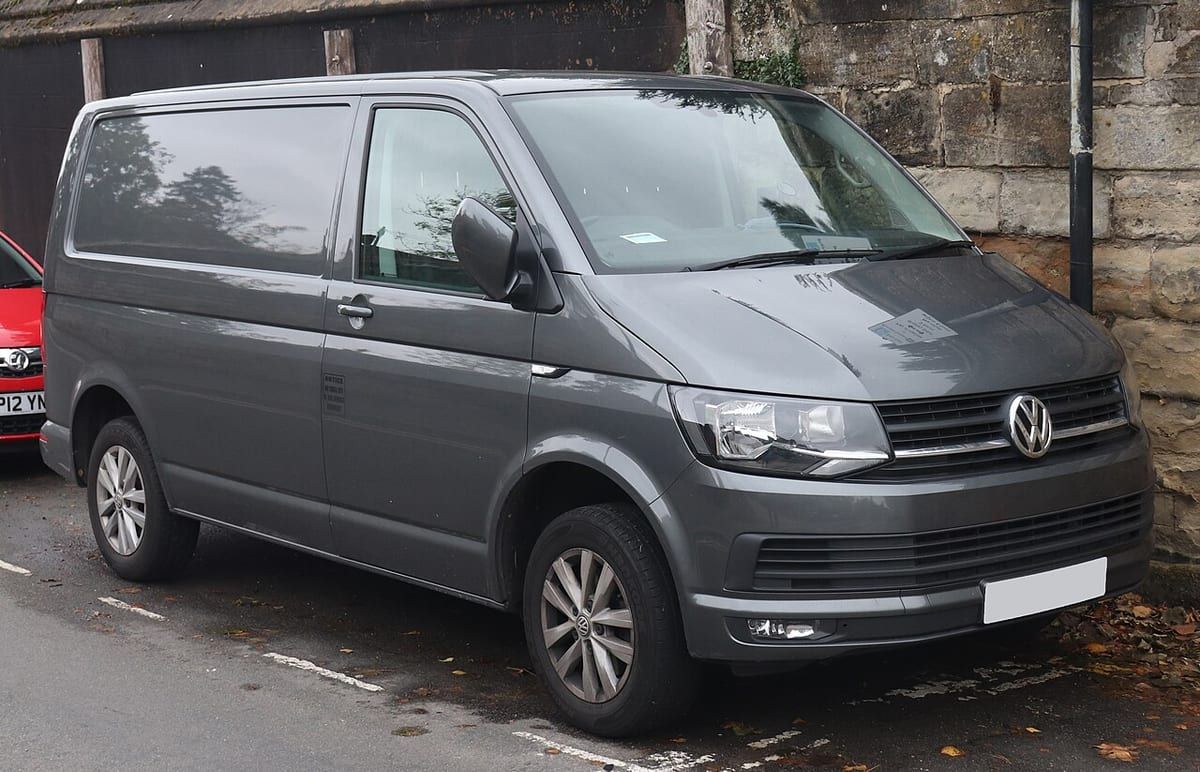

Volkswagen Transporter T6 to szósta generacja legendarnego modelu Transportera, który zadebiutował w 2015 roku. Model ten zastąpił swojego poprzednika T5, który był produkowany od 2003 do 2015 roku. Transporter T6 w porównaniu do swojego poprzednika zyskał nowoczesny design, a także szereg udoskonaleń technicznych.

Volkswagen Transporter T6 charakteryzuje się wyższym komfortem jazdy, lepszą izolacją akustyczną, wygodniejszymi fotelami i lepszym wykończeniem wnętrza. W standardzie oferowany jest także szereg nowoczesnych systemów bezpieczeństwa, takich jak asystent pasa ruchu, system automatycznego hamowania awaryjnego, czujniki parkowania, kamera cofania i wiele innych.

Transporter T6 jest oferowany w różnych wersjach, w tym jako furgon, minibus lub pick-up, co czyni go idealnym pojazdem zarówno dla firm, jak i dla prywatnych użytkowników. Dostępne są także różne warianty silnikowe, w tym benzynowe i diesla, o mocy od 84 do 204 KM.

Wnętrze Transportera T6 zaprojektowano z myślą o wygodzie i funkcjonalności. Kierowca ma do dyspozycji nowoczesny kokpit z intuicyjnymi przyciskami i wyświetlaczami, a także wygodny fotel, który można regulować na wiele sposobów. Wersja minibusowa oferuje dużą przestrzeń ładunkową oraz wiele opcji konfiguracji siedzeń, co umożliwia przewóz większej liczby pasażerów.

Transporter T6 został także wyposażony w zaawansowane rozwiązania technologiczne, takie jak system multimedialny z 6,3-calowym ekranem dotykowym, Bluetooth, USB, Apple CarPlay i Android Auto. Opcjonalnie dostępny jest także system nawigacji satelitarnej oraz system audio premium.

Podsumowując, Volkswagen Transporter T6 to wszechstronny i nowoczesny van, który idealnie sprawdzi się zarówno jako pojazd służbowy, jak i rodzinny. Oferuje on wygodne wnętrze, wiele opcji konfiguracji oraz nowoczesne systemy bezpieczeństwa i technologiczne rozwiązania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

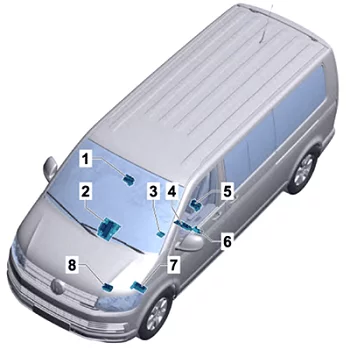

Lokalizacja skrzynki bezpieczników

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

  1. Uchwyt bezpiecznika K -SK-
  2. Uchwyt bezpiecznika C -SC-, uchwyt bezpiecznika D -SD- i uchwyt bezpiecznika F -SF-, na środku deski rozdzielczej
  3. Pojedynczy bezpiecznik dmuchawy gorącego powietrza -S25- i bezpiecznik termiczny regulatora szyby
  4. Bezpiecznik 1 -S131-, bezpiecznik 2 -S132-, bezpiecznik 3 -S133-, uchwyt bezpiecznika H -SH- (-SH1- do -SH30-) i uchwyt bezpiecznika J -SJ-, pod lewym siedziskiem

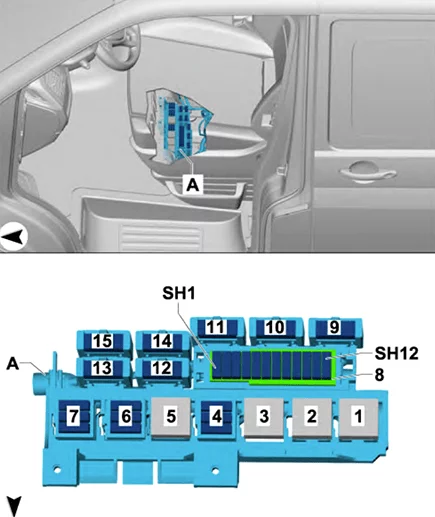

  5. Uchwyt bezpiecznika H -SH- (-SH35- do -SH50-), pod siedzeniem po lewej stronie
  6. Bezpiecznik 31 w uchwycie bezpiecznika H -SH31-, pod siedziskiem po lewej stronie
  7. Uchwyt bezpiecznika A -SA-, po lewej stronie w komorze silnika
  8. Uchwyt bezpiecznika B -SB-, po lewej stronie w komorze silnika

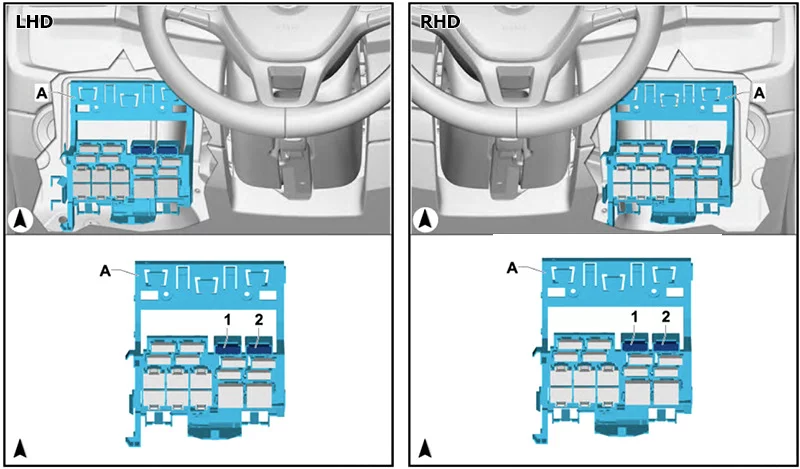

Uchwyt bezpiecznika K -SK-

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 nie przypisano
2/1 nie przypisano
2/2 3A Wyświetlacz systemu multimedialnego 1 (tylko modele z systemem Rear Seat Entertainment)
2/3 3A Wyświetlacz systemu multimedialnego 1 (tylko modele z systemem Rear Seat Entertainment)
3-8 nie przypisano

Pojedynczy bezpiecznik -S25- i bezpiecznik termiczny -S43-

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 A Pojedynczy bezpiecznik dmuchawy gorącego powietrza -S25-:
Przełącznik dmuchawy świeżego powietrza
Jednostka sterująca układu klimatyzacji
2 30 A Bezpiecznik termiczny regulatora szyby -S43-:
Jednostka sterująca drzwiami kierowcy Jednostka sterująca
przednimi drzwiami pasażera

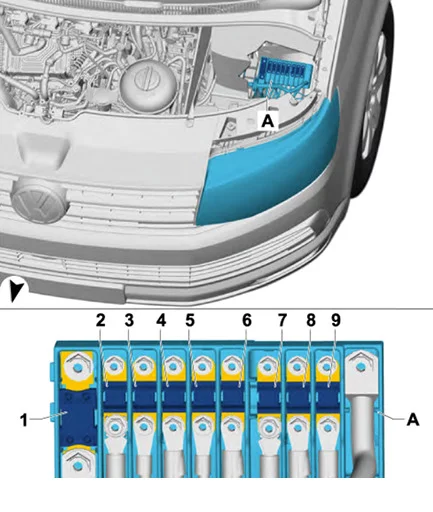

Uchwyt bezpiecznika A -SA-

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 225A Alternator
2 125A Uchwyt bezpiecznika C -SC- (-SC1- do -SC17-)
3 50 A / 100 A Przekaźnik izolacji akumulatora

Drugi przekaźnik obwodu ładowania akumulatora
Bezpieczniki w uchwycie bezpiecznika H: nr 25, 27
Sterownik drzwi przesuwnych lewych

Sterownik drzwi przesuwnych prawych

4 70 A Połączenie dodatnie (30) w wiązce przewodów komory silnika
5 60 A / 80 A Jednostka sterująca ABS
6 100 A Przekaźnik podgrzewanej szyby przedniej
Automatyczna jednostka sterująca okresem żarzenia
7 100 A Jednostka sterująca wentylatora chłodnicy
8 50 A / 100 A Połączenie dodatnie 1 (30) w wewnętrznej wiązce przewodów
Połączenie dodatnie 2 (30) w wewnętrznej wiązce przewodów
Połączenie dodatnie 3 (30) w głównej wiązce przewodów
9 100 A Uchwyt bezpiecznika C -SC- (-SC38- do -SC54-)

Uchwyt bezpiecznika B -SB-

  1. Otwórz maskę;
  2. W razie potrzeby zdejmij pokrywę baterii. Obróć zatrzaski szybkiego zwalniania o 90 stopni;
  3. Podnieś przegrodę (1);
  4. Obróć oba zatrzaski szybkiego zwalniania o 90 stopni;
  5. Chwyć osłonę bezpiecznika (3) z przodu i odchyl ją do góry.

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Jednostka sterująca wentylatora chłodnicy
2 5 A Przekaźnik dodatkowej pompy chłodziwa

Przekaźnik ciepła resztkowego
Pompa obiegowa

3 5 A Element grzejny odpowietrznika skrzyni korbowej (benzyna, olej napędowy Euro 5)
4 30 A Stabilizator napięcia
Jednostka sterująca 1 elektroniki informacyjnej
Radio
Bezpieczniki na uchwycie bezpiecznika C: nr 22, 58
5 15A Dźwignia zmiany biegów
Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów
Elektrozawór blokady wyjęcia kluczyka zapłonu
6 30 A Jednostka sterująca ABS
7 5 A Element grzejny odpowietrznika skrzyni korbowej (olej napędowy Euro 6)
8 30 A Podgrzewana przednia szyba
9 5 A Jednostka sterująca silnika/silnika
10 10 A Zawór elektromagnetyczny sterowania ciśnieniem doładowania (benzyna)
Zawór elektromagnetyczny filtra z węglem aktywnym 1 (benzyna)
Zawór sterujący wałka rozrządu 1 (benzyna)
Zawór recyrkulacji powietrza turbosprężarki (benzyna)
Zawór klapowy kolektora dolotowego (benzyna)
10 15A Elektrozawór regulacji ciśnienia doładowania (olej napędowy)
Zawór klapowy wydechu (olej napędowy Euro 5)
Elektrozawór regulacji ciśnienia doładowania 2 (olej napędowy Euro 6)
Zawór klapowy kolektora dolotowego (olej napędowy Euro 6)
Zawór przełączający chłodnicy układu recyrkulacji spalin (olej napędowy Euro 5)
Zawór przełączający turbiny (olej napędowy Euro 6)
11 nie przypisano
12 10 A Zawór regulacji ciśnienia paliwa (olej napędowy Euro 5)
Zawór dozujący paliwo (olej napędowy)
13 7,5 A Przekaźnik układu dozowania środka redukującego (olej napędowy Euro 6)
Zbiornik środka redukującego (olej napędowy Euro 6)
Jednostka podająca układ dozowania środka redukującego (olej napędowy Euro 6)
14 5 A Przekaźnik pompy paliwa (olej napędowy) Przekaźnik
elektrycznej pompy paliwa 2 (olej napędowy Euro 5)
15 10 A Włącznik świateł cofania
16 5 A Włącznik świateł hamowania
17 5 A Przycisk TCS i ESP

Przycisk wskaźnika utraty ciśnienia w oponach

Przycisk kontroli zjazdu ze wzniesienia

Sterownik ABS

18 5 A Jednostka sterująca wspomaganiem kierownicy
19 5 A Przełącznik pedału sprzęgła

Czujnik położenia sprzęgła
Miernik masy powietrza (diesel)

20 5 A Sterownik silnika/silnika
Miernik masy powietrza (benzyna)
21 nie przypisano
22 nie przypisano
23 10 A Przekaźnik układu dozowania środka redukującego
24 5 A Dźwignia zmiany biegów
Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów
25 20 A Siłowniki 1-8 do regulacji wałka rozrządu
26 30 A Podgrzewana przednia szyba
27 10 A Ciągła pompa obiegowa płynu chłodzącego (olej napędowy Euro 5)
Pompa chłodzenia powietrza doładowującego (olej napędowy Euro 6)
Pompa chłodnicy układu recyrkulacji spalin (olej napędowy Euro 6)
28 15A Jednostka sterująca elektroniki czujnika (olej napędowy Euro 6)
Czujnik cząstek stałych (olej napędowy Euro 6)
Jednostka sterująca czujnika NOx (olej napędowy Euro 6)Czujnik NOx (olej napędowy Euro 6)
29 15A Zawór regulacji ciśnienia oleju (olej napędowy Euro 6)
Zawór płynu chłodzącego do głowicy cylindrów (olej napędowy Euro 6)
Dodatkowa pompa ogrzewania (olej napędowy Euro 6)
Przekaźnik wyłączający zawór odcinający paliwo (benzyna)
Zawór regulacji ciśnienia paliwa (benzyna)
30 20 A Przekaźnik pompy paliwowej (olej napędowy)
Pompa zwiększania ciśnienia w układzie paliwowym (olej napędowy)
Przekaźnik elektrycznej pompy paliwowej 2 (olej napędowy Euro 5)
Dodatkowa pompa paliwowa (olej napędowy Euro 5)
Sterownik pompy paliwa (benzyna)
Pompa zwiększania ciśnienia w układzie paliwowym (benzyna)
31 15A Sonda lambda

Podgrzewacz sondy lambda

Sonda lambda za katalizatorem (benzyna)
Sonda lambda 1 grzałka za katalizatorem (benzyna)

32 30 A Jednostka sterująca silnika/silnika
Cewki zapłonowe 1-4 ze stopniem wyjściowym (benzyna)
33 5 A Automatyczna jednostka sterująca okresem żarzenia (olej napędowy)
Przekaźnik dodatkowej pompy płynu chłodzącego (benzyna, olej napędowy Euro 5)
Przekaźnik wyłączający zawór odcinający paliwo (benzyna)
Przekaźnik pompy płynu chłodzącego (benzyna)Pompa obiegowa płynu chłodzącego (benzyna)
34 5 A Pokładowa jednostka sterująca zasilaniem
35 5 A Jednostka sterująca monitorowania akumulatora
36 30 A Przekaźnik blokady rozrusznika

Rozrusznik

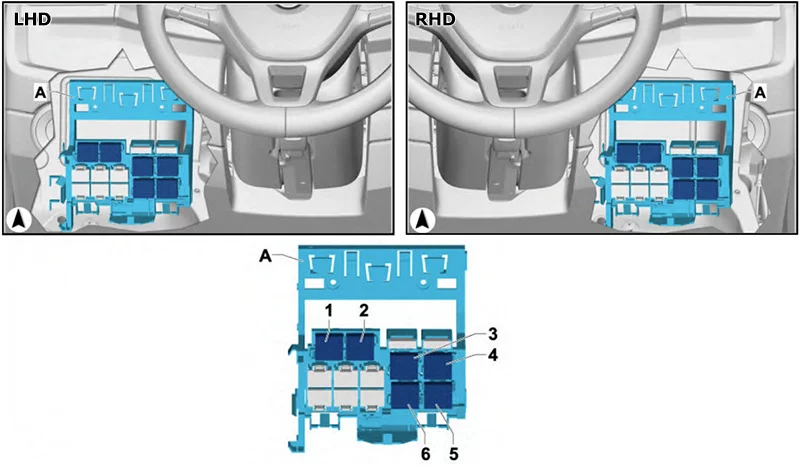

Uchwyty bezpieczników C -SC-, D -SD- i F -SF-

Ruch lewostronny

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Ruch prawostronny
Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Ruch prawostronny
Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Ruch lewostronnyVolkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
C1 40 A Nadajnik regulacji dmuchawy przedniej Bitron

Dmuchawa świeżego powietrza
Przekaźnik dodatkowej nagrzewnicy płynu chłodzącego
Przełącznik dmuchawy świeżego powietrza
Jednostka sterująca układu klimatyzacji

C2 60 A Przekaźnik odciążający ze stykiem X
Połączenie dodatnie (X) w wewnętrznej wiązce przewodów
C3 30 A Pokładowa jednostka sterująca zasilaniem
C4 40 A Bezpiecznik termiczny regulatora szyby -S43-
Bezpieczniki na uchwycie bezpiecznika C: nr 18, 22, 57, 58, 59
Bezpieczniki na uchwycie bezpiecznika D: nr 1-7, 9
Bezpieczniki w uchwycie bezpiecznika F: 1, 2, 3, 5, 6 , 7, 9, 10
C5 7,5 A / 15 A Pokładowa jednostka sterująca zasilaniem
C6 30 A Pokładowa jednostka sterująca zasilaniem
C7 30 A Zacisk 15 przekaźnik zasilania napięciem
Połączenie dodatnie 2 (15) w wewnętrznej wiązce przewodów
C8 5 A Przełącznik światła
C9 5 A Przełącznik zespolony na kolumnie kierownicy

Włącznik świateł mijania i kierunkowskazów
Pokładowa jednostka sterująca zasilaniem

C10 30 A Jednostka sterująca 1 dla elektroniki informacyjnej
Radio
C11 30 A Pokładowa jednostka sterująca zasilaniem
C12 15A Pokładowa jednostka sterująca zasilaniem
C13 30 A Pokładowa jednostka sterująca zasilaniem
C14 5 A Sterownik blokady mechanizmu różnicowego

Przekaźnik izolujący układu napędowego

Złącze 16-pinowe magistrali CAN (diagnostyka)

C15 7,5 A Przełącznik klapy świeżego powietrza i recyrkulacji powietrza

Sterownik Climatronic

Sterownik układu klimatyzacji

C16 5 A Pokładowa jednostka sterująca zasilaniem
C17 10 A Pokładowa jednostka sterująca zasilaniem
C18 7,5 A Koncentrator USB
Dwukierunkowy wzmacniacz sygnału do telefonii komórkowej/transmisji danych
Schowek z interfejsem do telefonu komórkowego
Kamera cofania
C19 7,5 A Połączenie dodatnie w wiązce przewodów dachowych
C20 7,5 A Połączenie dodatnie 1 (30a) w głównej wiązce przewodów
C21 10 A Pokładowa jednostka sterująca zasilaniem
Przekaźnik 1 do obejścia zapłonu
Interfejs do użytku zewnętrznegoZłącze 6-stykowe
Przekaźnik odciążający styk X
C22 5 A Wstawka na deskę rozdzielczą
C23 5 A Interfejs do użytku zewnętrznego

Złącze 10-stykowe
Przekaźnik blokady rozrusznika

C23 30 A Rozrusznik
Przekaźnik blokady rozrusznikaPrzekaźnik rozrusznika 1
Przekaźnik rozrusznika 2
C24 7,5 A Przełącznik klapy świeżego powietrza i recyrkulacji powietrza

Przełącznik tylnej dmuchawy świeżego powietrza

Przekaźnik izolacji dmuchawy świeżego powietrza

C25 10 A Silnik wycieraczki szyby tylnej

Silnik wycieraczki szyby drzwi lewych tylnych

Silnik wycieraczki szyby drzwi prawych tylnych
Element grzejny lewego spryskiwacza

Element grzejny strumienia prawego spryskiwacza

C26 5 A Zacisk 75 przekaźnik napięcia zasilania 1
Pokładowa jednostka sterująca zasilaniem
Interfejs do użytku zewnętrznegoZłącze 6-stykowe
C26 15A Interfejs do użytku zewnętrznego

Złącze 10-stykowe

C27 25 A Sterownik podgrzewanych przednich siedzeń
C28 5 A Pomocniczy przekaźnik nagrzewnicy płynu chłodzącego
C29 10 A Sterownik poduszki powietrznej

Lampka ostrzegawcza wyłączonej poduszki powietrznej po stronie pasażera z przodu

C30 10 A Przełącznik regulacji lusterek

Regulator regulacji zasięgu reflektorów
Przycisk rejestratora wypadków

Nadajnik wysokiego ciśnienia
Czujnik jakości powietrza
Nadajnik poziomu i temperatury oleju

Sterownik czujnika przyczepy

Sterownik wspomagania parkowania
Sterownik zasięgu reflektorów
Pamięć danych o wypadkach
Reflektor przedni lewy

Reflektor przedni prawy
złącze 4-stykowe
10 -stykowe złącze

Złącze diagnostyczne
Silnik regulacji zasięgu lewego reflektora

Silnik regulacji zasięgu prawego reflektora

Przekaźnik zaworu odcinającego płyn chłodzący
Zawór odcinający płyn chłodzący

Climatronic
Przekaźnik zasilania 2

Sterownik układu wspomagania parkowania

C31 nie przypisano
C32 7,5 A Włącznik światła
Jednostka sterująca i wyświetlająca wyposażenie kempingowe
Przycisk rejestrowania danych o wypadku

Przycisk start/stop
Tachograf
Czujnik kąta skrętu
Elektroniczna jednostka sterująca amortyzacją
Wielofunkcyjna jednostka sterująca w kierownicy
Pokładowa jednostka kontrolna zasilania
Pamięć danych o wypadkach

Jednostka sterująca asystentem świateł drogowych
Wkładka tablicy rozdzielczej
Automatyczne zabezpieczenie przed oślepiające lusterko wewnętrzne
Dźwignia zmiany świateł i włącznik kierunkowskazów
Pokładowa jednostka sterująca zasilaniem

C33 10 A Przełącznik blokady tylnego mechanizmu różnicowego

Przełącznik podciśnieniowy blokady tylnego mechanizmu różnicowego
Jednostka sterująca napędu na wszystkie koła

Jednostka sterująca blokady mechanizmu różnicowego

Zawór blokady mechanizmu różnicowego 1

Zawór blokady mechanizmu różnicowego 2

C34 5 A Jednostka sterująca i wyświetlająca do sprzętu kempingowego
Jednostka kontroli dostępu do Internetu
Złącze 10-stykowe
Interfejs do użytku zewnętrznego

Złącze 10-stykowe

C35 10 A Złącze 10-stykowe

Złącze 12-stykowe

C35 15A Taksometr

Taksometr lustrzany
Pilot do alarmu taksówkowego, jednostka sterująca

C36 15A Przełącznik wycieraczek przerywanych

Przełącznik wycieraczki tylnej

Przełącznik pompy spryskiwacza (system automatycznego spryskiwacza/wycierania i spryskiwacza reflektorów)
Pokładowa jednostka sterująca zasilaniem
Pompa spryskiwacza
Silnik wycieraczki tylnej szyby

Pompa spryskiwacza szyby przedniej i tylnej

Silnik wycieraczki szyby tylnych lewych drzwi

Silnik wycieraczki tylnej prawej szyby

C37 5 A Przełącznik tempomatu

Układ tempomatu (CCS)

Przycisk SET
Jednostka sterująca adaptacyjnego tempomatu

Jednostka sterująca wspomagania zmiany pasa ruchu

Jednostka sterująca wspomagania zmiany pasa ruchu 2

C38 40 A Przełącznik zapłonu/rozrusznika
C39 20 A Przełącznik zapłonu/rozrusznika
C40 20 A Gniazdo 12 V 6
C40 30 A Przekaźnik nagrzewnicy dodatkowej
Rezystor szeregowy dmuchawy świeżego powietrza z bezpiecznikiem przegrzania
C41 30 A Pokładowa jednostka sterująca zasilaniem
C42 25 A / 30 A Przekaźnik izolacji dmuchawy świeżego powietrza

Tylny przełącznik dmuchawy świeżego powietrza

C42 30 A Nadajnik regulacji dmuchawy tylnej

Tylna dmuchawa świeżego powietrza

C43 30 A Jednostka sterująca podgrzewacza czynnika redukującego
C44 15A Jednostka sterująca tylnej pokrywy
C44 20 A Sygnał dźwiękowy
Sterownik zasilania pokładowego

Sterownik tylnej pokrywy

Sterownik lewych drzwi przesuwnych

Sterownik prawych drzwi przesuwnych

C45 30 A Wzmacniacz
C46 20 A Jednostka sterująca nagrzewnicą pomocniczą
C47 25 A Pokładowa jednostka sterująca zasilaniem
C48 25 A Sterownik regulacji przesuwanego szyberdachu
C49 15A Zapalniczka
C50 25 A Przekaźnik układu spryskiwaczy reflektorów

Pompa układu spryskiwaczy reflektorów

C51 5 A Nadajnik kąta skrętu
C52 5 A Moduł wysyłania i odbierania monitorowania wnętrza 1

Moduł wysyłania i odbierania monitorowania wnętrza 2

C53 5 A Czujnik deszczu i światła
C54 7,5 A Jednostka obsługowa i wyświetlająca do sprzętu kempingowego
Wyświetlacz dachowy
Odbiornik pilota do ogrzewania postojowego
Odbiornik pilota do dodatkowej grzałki płynu chłodzącego
Przekaźnik ciepła resztkowego
Pompa obiegowa
C55 5 A Jednostka sterująca i wyświetlająca do sprzętu kempingowego
Jednostka sterująca zasilaniem pokładowym

Jednostka sterująca hydrauliką dachową

Złącze 10-stykowe
Interfejs do użytku zewnętrznego

Złącze 10-stykowe

C56 5 A Przekaźnik blokady rozrusznika
Jednostka sterująca silnika/silnika
Interfejs do użytku zewnętrznego Złącze 10-stykowe
Interfejs do użytku zewnętrznego Złącze 10-stykowe
C57 5 A Jednostka sterująca i wyświetlająca tylnego układu klimatyzacji
C58 10 A Tachograf
C59 5 A Taksometr

Taksometr lustrzany

C59 10 A Włącznik światła czerwonego krzyża

Żarówka czerwonego krzyża

C59 10 A Włącznik światła obrotowego

Przekaźnik światła obrotowego

Silnik światła obrotowego

D1 5 A Przycisk komunikacji dwukierunkowej

Przycisk przedniego światła wewnętrznego (styk drzwiowy)

Przycisk obejścia zapłonu
Przycisk wyłączania świateł do jazdy dziennej

D1 5 A Przekaźnik zasilania 1

Przekaźnik zasilania 2
Sterownik układu wspomagania parkowania

D1 15A Włącznik oświetlenia wnętrza (taksówka)
Taksometr
Pilot do alarmu taksówkowego, jednostka sterująca
Radiotelefon
D1 20 A Jednostka sterująca napędu na wszystkie koła
D2 30 A Specjalna jednostka sterująca pojazdem
D3 15A Pokładowa jednostka ładująca

Jednostka kontroli dostępu do Internetu

D3 15A Przekaźnik syreny alarmowej
Sopranowy klakson
D3 30 A Sterownik elektrycznego otwierania tylnej klapy
D4 10 A Przekaźnik oświetlenia wnętrza
Przełącznik i regulator podświetlenia przyrządów
D4 15A Przekaźnik systemu alarmowego 1
Pokładowa jednostka sterująca zasilaniem
Przedni lewy reflektor
D5 15A Przekaźnik systemu alarmowego 1
Pokładowa jednostka sterująca zasilaniem
Przedni prawy reflektor
D5 15A Elektronicznie sterowana jednostka sterująca tłumieniem
D6 15A Interfejs do użytku zewnętrznego Złącze 10-stykowe
D6 25 A 10-stykowe złącze
D7 5 A Interfejs do użytku zewnętrznego Złącze 10-stykowe
D7 5 A 6-stykowe złącze
D7 5 A Przełącznik oświetlenia wnętrza (taksówka)
Przełącznik znaku taksówki
D8 5 A Pamięć danych o wypadkach
D8 5 A Pamięć danych o wypadkach Złącze
6-stykowe
D8 15A Interfejs do użytku zewnętrznego Złącze 10-stykowe
D9 10 A Przekaźnik 1 do obejścia zapłonu
Przekaźnik 2 do obejścia zapłonu
D9 25 A Interfejs do użytku zewnętrznego Złącze 6-stykowe
D10 5 A Interfejs do użytku zewnętrznego Złącze 10-stykowe

Złącze 10-stykowe

D11 10 A Pamięć danych o wypadkach
D11 15A Pamięć danych o wypadkach

Złącze 10-stykowe

D11 15A Interfejs do użytku zewnętrznego Złącze 10-stykowe
D11 15A Pamięć danych o wypadkach
Interfejs do użytku zewnętrznego Złącze 10-stykowe
D12 3A Złącze 10-stykowe
Interfejs do użytku zewnętrznego Złącze 10-stykowe
F1 20 A Jednostka sterująca napędu na wszystkie koła
F2 5 A / 10 A Przekaźnik oświetlenia wnętrza
Przełącznik i regulator podświetlenia przyrządów
F3 30 A Sterownik regulacji fotela kierowcy
Moduł przełącznika przedniego fotela pasażera

Silnik regulacji wzdłużnej przedniego fotela pasażera

Silnik regulacji wysokości przedniego fotela pasażera

Silnik regulacji wysokości tylnego fotela pasażera

Silnik regulacji wysokości oparcia
przedniego fotela pasażera

F4 5 A Jednostka sterująca modułu połączeń alarmowych i jednostka komunikacyjna
F5 15A Elektronicznie sterowana jednostka sterująca tłumieniem
F6 30 A Sterownik regulacji fotela kierowcy
Moduł przełącznika przedniego fotela pasażera

Silnik regulacji wzdłużnej przedniego fotela pasażera

Silnik regulacji wysokości przedniego fotela pasażera

Silnik regulacji wysokości tylnego fotela pasażera

Silnik regulacji wysokości oparcia przedniego fotela pasażera

F7 5 A Pamięć danych o wypadkach
F8 nie przypisano
F9 5 A Przekaźnik przewodu diagnostycznego
F9 5 A Przekaźnik zasilania 1

Przekaźnik zasilania 2
Sterownik układu wspomagania parkowania

F10 30 A Sterownik elektrycznego otwierania tylnej klapy
F11 20 A Gniazdo 12 V 6
F12 nie przypisano
R1 Przekaźnik odciążający ze stykiem X
R2 Przekaźnik przewodu diagnostycznego
R2a Przekaźnik zasilania 1
R2b Przekaźnik zasilania napięciem 2
R3 Przekaźnik izolacji dmuchawy świeżego powietrza
R4 Zacisk 15 przekaźnik zasilania napięciem

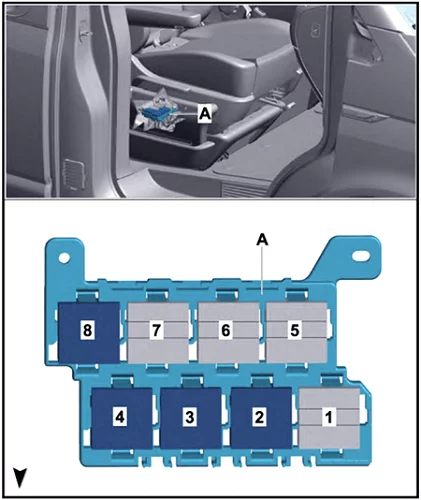

Uchwyt bezpiecznika H -SH-

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1-7* Bezpiecznik 1 -S131- 10 A Prawe oświetlenie wnętrza
Tylne prawe oświetlenie wnętrza

Oświetlenie aneksu kuchennego 1
Oświetlenie aneksu kuchennego 3

1-7* Bezpiecznik 2 -S132- 15A Gniazdo 12 V
1-7* Bezpiecznik 3 -S133- 15A Gniazdo 12 V 5
Oświetlenie aneksu kuchennego 2
Przednia lewa lampka do czytania
4.1 Bezpiecznik 13 w uchwycie bezpiecznika H -SH13- 7,5 A Sterownik Climatronic
4.1 Bezpiecznik 13 w uchwycie bezpiecznika H -SH13- 30 A Przekaźnik nagrzewnicy dodatkowej
Rezystor szeregowy dmuchawy świeżego powietrza z bezpiecznikiem przegrzania
4.1 Bezpiecznik 13 w uchwycie bezpiecznika H -SH13- 30 A Przekaźnik nagrzewnicy dodatkowej
Rezystor szeregowy dmuchawy świeżego powietrza z bezpiecznikiem przegrzania
4.2 Bezpiecznik 14 w uchwycie bezpiecznika H -SH14- nie przypisano
4.3 Bezpiecznik 15 w uchwycie bezpiecznika H -SH15- 30 A Przekaźnik zasilania przyczepy

Gniazdo przyczepy

5.1 Bezpiecznik 22 w uchwycie bezpiecznika H -SH22- nie przypisano
5.2 Bezpiecznik 23 w uchwycie bezpiecznika H -SH23- nie przypisano
5.3 Bezpiecznik 24 w uchwycie bezpiecznika H -SH24- nie przypisano
6.1 Bezpiecznik 16 w uchwycie bezpiecznika H -SH16- 30 A Pokładowa jednostka ładująca
Przekaźnik sterujący oświetleniem

Oświetlenie kuchenne 4

6.2 Bezpiecznik 17 w uchwycie bezpiecznika H -SH17- 30 A Jednostka sterująca hydrauliką dachową
6.3 Bezpiecznik 18 w uchwycie bezpiecznika H -SH18- 10 A Tylna prawa lampka do czytania
Prawa wewnętrzna lampka
Tylna prawa wewnętrzna lampka

Oświetlenie aneksu kuchennego 1
Oświetlenie aneksu kuchennego 2

Oświetlenie aneksu kuchennego 3

7.1 Bezpiecznik 19 w uchwycie bezpiecznika H -SH19- 10 A Skrzynka do lodówki
7.2 Bezpiecznik 20 w uchwycie bezpiecznika H -SH20- 5 A Przełącznik pompy wodnej do prysznica
Przełącznik pompy wodnej

Pompa płynu chłodzącego

7.3 Bezpiecznik 21 w uchwycie bezpiecznika H -SH21- 5 A Jednostka sterująca i wyświetlająca do sprzętu kempingowego
8.1 Bezpiecznik 1 w uchwycie bezpiecznika H -SH1- 15A Gniazdo 12 V 2
8.2 Bezpiecznik 2 w uchwycie bezpiecznika H -SH2- 15A Ładowarka pokładowa
Żarówka do czytania mapy
Gniazdo
12 V Gniazdo 12 V 3
8.3 Bezpiecznik 3 w uchwycie bezpiecznika H -SH3- 10 A Przekaźnik przełączający 1 wentylatora dachowego
Przełącznik wentylatora dachowego do wietrzenia przestrzeni ładunkowej
Przełącznik wentylatora dachowego do usuwania powietrza z przestrzeni ładunkowej
8.3 Bezpiecznik 3 w uchwycie bezpiecznika H -SH3- 15A Gniazdo 12 V 4
8.4 Bezpiecznik 4 w uchwycie bezpiecznika H -SH4- 15A Jednostka sterująca detektora przyczepy
8.5 Bezpiecznik 5 w uchwycie bezpiecznika H -SH5- 20 A Jednostka sterująca detektora przyczepy
8.6 Bezpiecznik 6 w uchwycie bezpiecznika H -SH6- 20 A Jednostka sterująca detektora przyczepy
8.7 Bezpiecznik 7 w uchwycie bezpiecznika H -SH7- 15A Przycisk położenia krańcowego oświetlenia schowka

Oświetlenie schowka

Przekaźnik lampki do czytania

Oświetlenie bagażnika

Lewe oświetlenie bagażnika

Oświetlenie tylnej klapy

Oświetlenie wnętrza

Przednia lewa lampka do czytania

Przednia prawa lampka do czytania

Oświetlenie tylnej klapy 2

Oświetlenie tła kuchennego

8.7 Bezpiecznik 7 w uchwycie bezpiecznika H -SH7- 10 A 10-stykowe złącze
8.8 Bezpiecznik 8 w uchwycie bezpiecznika H -SH8- nie przypisano
8.9 Bezpiecznik 9 w uchwycie bezpiecznika H -SH9- 5 A Latarka elektryczna
8.10 Bezpiecznik 10 w uchwycie bezpiecznika H -SH10- 15A Gniazdo 12 V
8.10 Bezpiecznik 10 w uchwycie bezpiecznika H -SH10- 30 A Przetwornica DC/AC z gniazdem, 12 V – 230 V
Przetwornica DC/AC z gniazdem, 12 V -115 V
8.11 Bezpiecznik 11 w uchwycie bezpiecznika H -SH11- 20 A / 25 A Jednostka sterująca nagrzewnicą pomocniczą
8.12 Bezpiecznik 12 w uchwycie bezpiecznika H -SH12- 15A Przełącznik regulacji podparcia lędźwiowego fotela kierowcy

Przełącznik regulacji podparcia lędźwiowego przedniego fotela pasażera

9-15* Bezpiecznik 25 w uchwycie bezpiecznika H -SH25- 40 A Sterownik prawych drzwi przesuwnych
9-15* Bezpiecznik 26 w uchwycie bezpiecznika H -SH26- 80 A Drugi akumulator
9-15* Bezpiecznik 27 w uchwycie bezpiecznika H -SH27- 40 A Sterownik lewych drzwi przesuwnych
9-15* Bezpiecznik 28 w uchwycie bezpiecznika H -SH28- 30 A Ładowarka pokładowa
9-15* Bezpiecznik 29 w uchwycie bezpiecznika H -SH29- 40 A Nadajnik regulacji dmuchawy przedniej Bitron Dmuchawa świeżego powietrza
9-15* Bezpiecznik 30 w uchwycie bezpiecznika H -SH30- 40 A Interfejs do użytku zewnętrznego Złącze 6-stykowe
R1 Przekaźnik przełączający 1 dla wentylatora dachowego
R2 Jednostka sterująca blokady mechanizmu różnicowego
R3 Przekaźnik systemu alarmowego 1
R4 nie przypisano
R5 Przekaźnik zasilania przyczepy
R6 Przekaźnik izolacji akumulatora
R7 Obrotowy przekaźnik światła
Zdalne sterowanie alarmu taksówkowego, jednostka sterująca
Zacisk 75 przekaźnik zasilania napięciem 1

*1-7 i 9-15: umiejscowienie bezpiecznika zależy od poziomu wyposażenia.

Bezpiecznik 31 w uchwycie bezpiecznika H -SH31-

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
SH31 15A Gniazdo 12 V 6

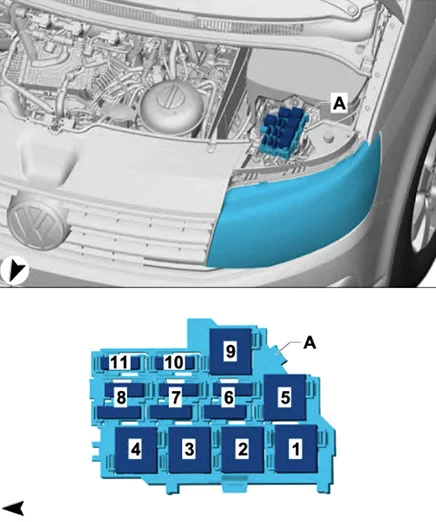

Uchwyt przekaźnika w komorze silnika

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Przekaźnik
1 Automatyczna jednostka sterująca okresem świecenia (olej napędowy)
1a Przekaźnik wyłączający zawór odcinający paliwo (benzyna)
1b Przekaźnik pompy płynu chłodzącego (benzyna)
2 Przekaźnik rozrusznika 2
3 Jednostka sterująca wspomaganiem kierownicy
4 Przekaźnik podgrzewanej szyby przedniej
5 Zacisk 30 przekaźnik zasilania napięciem
6 Przekaźnik blokady rozrusznika
7a Przekaźnik elektrycznej pompy paliwowej 2 (olej napędowy)
7b Przekaźnik zaworu odcinającego płyn chłodzący
8a Dodatkowy przekaźnik pompy płynu chłodzącego
8b Przekaźnik pompy paliwa
9 Przekaźnik rozrusznika 1
10 nie przypisano
11 Przekaźnik układu dozowania środka redukującego

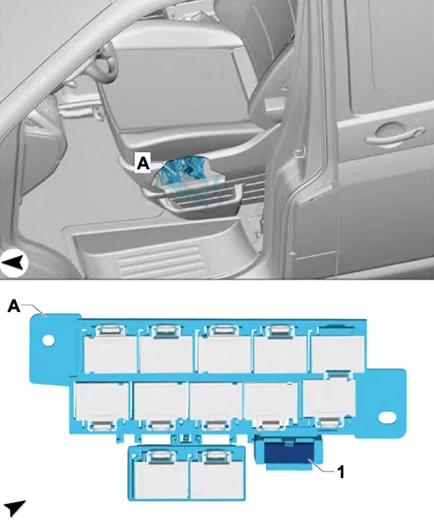

Uchwyt przekaźnika za tablicą rozdzielczą

Volkswagen Transporter T6 (2016-2019) - schematy bezpieczników i przekaźników

Numer Przekaźnik
1 nie przypisano
2a Przekaźnik oświetlenia wnętrza
2b nie przypisano
3a Przekaźnik ciepła resztkowego
3b Przekaźnik nagrzewnicy pomocniczej
4 Przekaźnik układu spryskiwaczy reflektorów
5 Przekaźnik izolujący magistralę CAN układu napędowego
6 Pomocniczy przekaźnik nagrzewnicy płynu chłodzącego

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
