Volkswagen Polo 3 Classic (1994-2001) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagen Polo 3 Classic z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000 i 2001. Volkswagen Polo 3, zwany również Polo Classic, to trzecia generacja popularnego subkompaktowego samochodu produkowanego przez niemieckiego producenta Volkswagena w latach 1994-2002. Model ten został zaprojektowany jako następca drugiej […]

05/09/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagen Polo 3 Classic z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000 i 2001.

Volkswagen Polo 3, zwany również Polo Classic, to trzecia generacja popularnego subkompaktowego samochodu produkowanego przez niemieckiego producenta Volkswagena w latach 1994-2002. Model ten został zaprojektowany jako następca drugiej generacji Pola i był oferowany w wersjach hatchback i sedan.

W porównaniu do poprzednich modeli, Volkswagen Polo 3 był większy i bardziej przestronny, co czyniło go bardziej praktycznym samochodem. Wersja sedan oferowała obszerny bagażnik, a wersja hatchback miała więcej miejsca na tylnej kanapie.

W przypadku wersji silnikowych, Volkswagen Polo 3 był oferowany z szeroką gamą jednostek benzynowych i wysokoprężnych, o pojemnościach od 1.0 do 1.9 litra. Najmocniejsza wersja GTI miała moc 125 KM i była wyposażona w sportowe zawieszenie, felgi aluminiowe i skórzaną tapicerkę.

Wnętrze Volkswagen Polo 3 było proste i funkcjonalne, z łatwo dostępnymi przyciskami i przełącznikami. Standardowe wyposażenie obejmowało system audio z radioodtwarzaczem i klimatyzację.

Volkswagen Polo 3 był popularnym samochodem w Europie, w szczególności w Niemczech, gdzie cieszył się dużą popularnością jako samochód dla rodzin. Jego niezawodność i niskie koszty eksploatacji przyciągały wielu klientów.

W sumie Volkswagen Polo 3 był udanym modelem, który zaspokajał potrzeby klientów w zakresie ekonomiczności, praktyczności i niezawodności. Dzięki swojej popularności nadal jest często spotykany na drogach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volkswagen Scirocco (2008-2017) - schematy bezpieczników i przekaźników

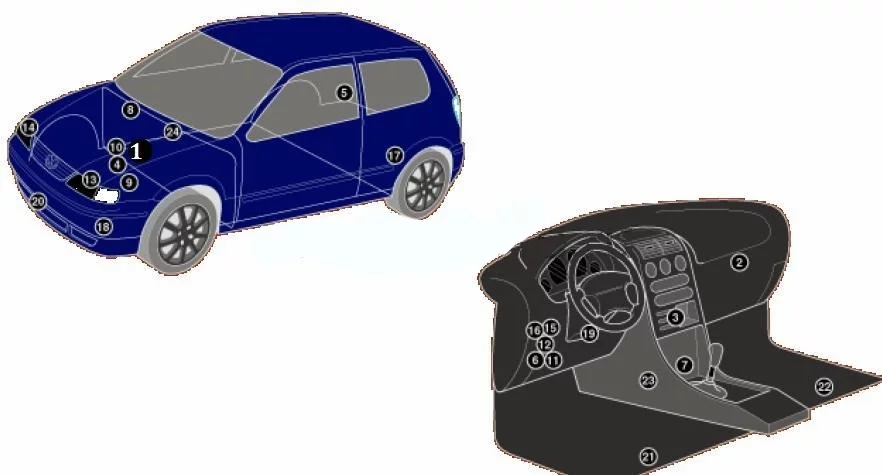

Lokalizacja jednostek sterujących

Volkswagen Polo 3 Classic (1994-2001) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca ABS
2 Rezystor silnika dmuchawy grzałki/A/C – w bloku grzałki
3 Jednostka sterująca klimatyzacją/nagrzewnicą
4 Bateria akumulatora
5 Centralka centralnego zamka – z prawej strony bagażnika
6 Złącze diagnostyczne (DLC) -> 08/99
7 Złącze diagnostyczne (DLC) -09/99> – za popielniczką
8 Elektroniczna jednostka sterująca silnikiem – na rezonatorze układu dolotowego
9 Jednostka sterująca silnika wentylatora chłodzącego
10 Skrzynka bezpieczników przekaźników, komora silnika
11 Skrzynka bezpieczników przekaźników, zestaw wskaźników 1
12 Skrzynka bezpieczników przekaźników, tablica przyrządów 2
13 Sterownik reflektorów ksenonowych (po lewej)
14 Sterownik reflektorów ksenonowych (po prawej)
15 Sterownik świec żarowych – przy skrzynce bezpieczników, przekaźnik deski rozdzielczej 2
16 Przekaźnik świec żarowych – w pobliżu skrzynki bezpieczników, przekaźnik zestawu wskaźników 2
17 Jednostka sterująca zasięgiem reflektorów – po lewej stronie bagażnika
18 Sygnał dźwiękowy – za zderzakiem
19 Elektroniczna jednostka sterująca immobilizera
20 Czujnik temperatury otoczenia
21 Sterownik ogrzewania fotela kierowcy – pod siedzeniem
22 centralka ogrzewania fotela pasażer – pod siedzeniem
23 Elektroniczna jednostka sterująca SRS
24 Elektroniczna jednostka sterująca skrzynią biegów – na rezonatorze układu dolotowego

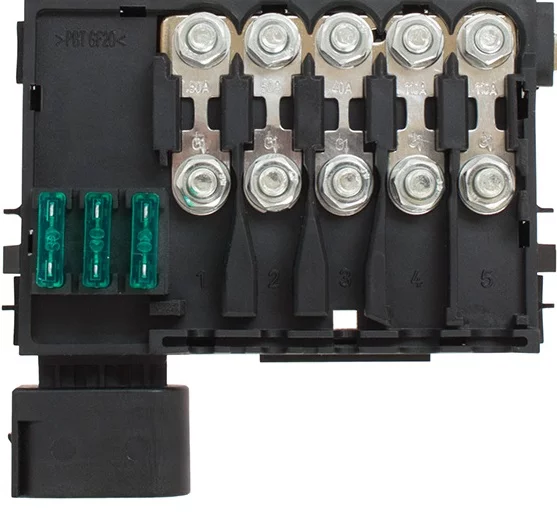

Komora silnika

Znajduje się w pokrywie baterii. Składa się z bezpieczników i bezpieczników dużej mocy.

Volkswagen Polo 3 Classic (1994-2001) - schematy bezpieczników i przekaźników

Opis

1 (110A) Generator
2 (80A)
3 (50A) Świece żarowe
4 (50A) Olej napędowy: Świece żarowe.

(30A) Benzyna: Nagrzewnica klimatyzacji

5 (30A) Układ ABS/ESP
6 (30A) Układ ABS/ESP
7 (30A) Silnik wentylatora chłodzącego
8 (20A) Klimatyzacja/nagrzewnica
9 (10A) Klimatyzacja/nagrzewnica



Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy i jest zakryty osłoną ochronną.

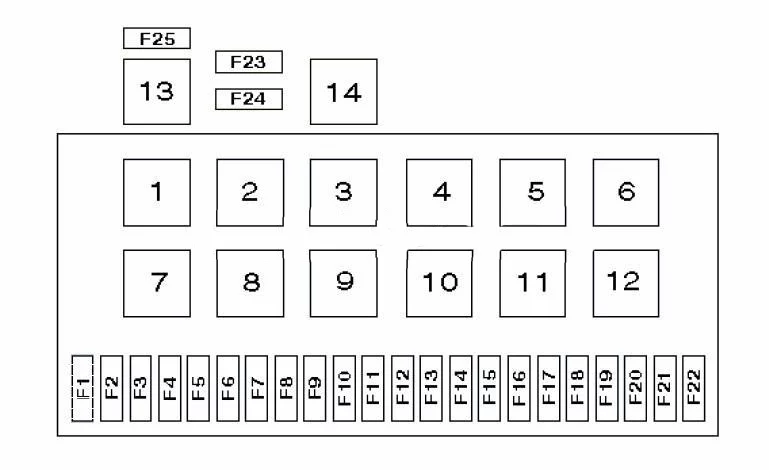

Typ 1

Volkswagen Polo 3 Classic (1994-2001) - schematy bezpieczników i przekaźnikówOpis

1 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
2 Przekaźnik wycieraczki tylnej szyby
3
4 Przekaźnik pomocniczych obwodów zapłonowych
5
6 Włącz przekaźnik przerywacza sygnału
7 Przekaźnik pompy spryskiwacza reflektorów
8 Przekaźnik przerywanego działania środka do czyszczenia szyby przedniej
9 Brzęczyk ostrzegający o lewych załączonych wymiarach
10 Zworka (tylne światło przeciwmgielne)
11 Zworka (sygnał dźwiękowy)
12 Przekaźnik pompy paliwa
13 Przekaźnik świecy żarowej
14 Przekaźnik nagrzewnicy kolektora dolotowego
F1 (10A) Reflektor lewy – światła mijania, regulacja zasięgu świateł – lewy.
F2 (10A) Reflektor prawy – światła mijania, regulacja zasięgu świateł – prawy.
F3 (10A) Lampa tablicy rejestracyjnej
F4 (15A) Wycieraczka tylnej szyby
F5 (15A) Wycieraczka spryskiwacza przedniej szyby, podgrzewacz dyszy spryskiwacza szyby przedniej
F6 (20A) Silnik dmuchawy nagrzewnicy, przekaźnik klimatyzacji
F7 (10A) Lampy przednie i tylne – prawy
F8 (10A) Lampy i ogony – lewy
F9 (20A) Podgrzewana tylna szyba
F10 (15A) Tylne światło przeciwmgielne
F11 (10A) Lewy reflektor świateł drogowych
F12 (10A) Światła drogowe – reflektor prawy
F13 (10A) Klakson
F14 (15A) Lampy cofania, lusterka boczne
F15 (10A) Wyposażenie elektryczne silnika
F 16 (15A) Tablica przyrządów
F17 (10A) Włącz żarówki sygnalizacyjne
F18 (20A) Pompa paliwa, czujnik tlenu
F19 (30A) Przekaźnik silnika wentylatora chłodzącego
F20 (10A) Światła stopu
F21 (15A) Lampy wewnętrzne, centralny zamek, tablica przyrządów, gniazdo diagnostyczne
F22 (10A) System audio, zapalniczka
F23 (30A)ABS
F24 (30A)ABS
F25 (50A) Świece żarowe



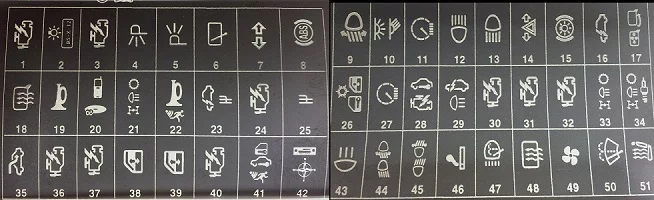

Typ 2

Volkswagen Polo 3 Classic (1994-2001) - schematy bezpieczników i przekaźników

Opis

1 Grzałka czujnika tlenu 10A
2 Światło tablicy rejestracyjnej 5A
3 Wtryskiwacz paliwa 10A
4 Światło boczne lewe 5A
5 5A światło boczne prawe
6 15A wycieraczka tylnej szyby
7 Wskaźniki prowadzące 7,5 A
8 5A ABS с EDL/ESP
9 Sterowanie zasięgiem reflektorów 5A
10 Oświetlenie wewnętrzne 7,5A, oświetlenie schowka na rękawiczki, oświetlenie lusterka kosmetycznego;
11 Złącze diagnostyczne 5A, klimatyzacja
12 10A Reflektor prawy
13 10A Reflektor lewy
14 10A światło ostrzegawcze
15 10A światła hamowania
16 5A wyłącznik zapłonu, przełącznik
17
18 Podgrzewane lusterka 5A
19 Sygnał 15A
20 10A Telematyka
21 5A Elektroniczna jednostka sterująca skrzyni biegów
22 System alarmowy 15A
23 5A EGR, miernik masy powietrza, przekaźnik nagrzewnicy dodatkowej, przekaźnik świecy żarowej
24 Przełącznik pedału sprzęgła 5A (Diesel)
25 5A Przełącznik poziomu selektora (automatyczna skrzynia biegów)
26 Klimatyzacja 7,5A, centralnie sterowany zamek drzwi, elektryczne szyby, elektrycznie podgrzewane lusterka, system nawigacji
27 5A zestaw wskaźników
28 Urządzenie czujnika prędkościomierza 5A, automatyczne urządzenie blokujące silnik
29 Światła cofania 7,5A, podgrzewane dysze spryskiwaczy, ustawienie reflektorów
30 Zawór EGR 5A
31 Sterowanie silnikiem 10A
32 5A Wyłączenie jednostki sterującej paliwem (Diesel)
33 10A Elektroniczna skrzynia biegów jednostki sterującej
34 10A transformator zapłonowy
35 Szyberdach 25A
36 Sterowanie silnikiem 15A
37 Sterowanie silnikiem 15A
38 Sterowniki okna elektrycznego 25A
39 Elektryczne okno 25A dla pasażerów
40 Pompa paliwowa 15A
41 15A centralny zamek, system alarmowy
42 Radio 15A, nawigacja
43 15A przednie i tylne światła przeciwmgielne
44 15A korektor lewego reflektora
45 15A korektor prawego reflektora
46 Zapalniczka 15A
47 Spryskiwacz reflektorów 20A
48 Ogrzewana tylna szyba 20A
49 25A podgrzewany silnik wentylatora
50 Wycieraczki 15A
51 Podgrzewane siedzenia 15A

Jak widać na przykładowym zdjęciu, skrzynka przekaźników w tej wersji znajduje się za skrzynką bezpieczników. Mogą występować następujące elementy:

  1. Przekaźnik alarmowy
  2. Przekaźnik spryskiwacza przedniej szyby
  3. Przekaźnik pomocniczych obwodów zapłonowych
  4. Przekaźnik pompy paliwa
  5. Przekaźnik podgrzewania lusterek.
