W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Transportera T3 z lat: 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.

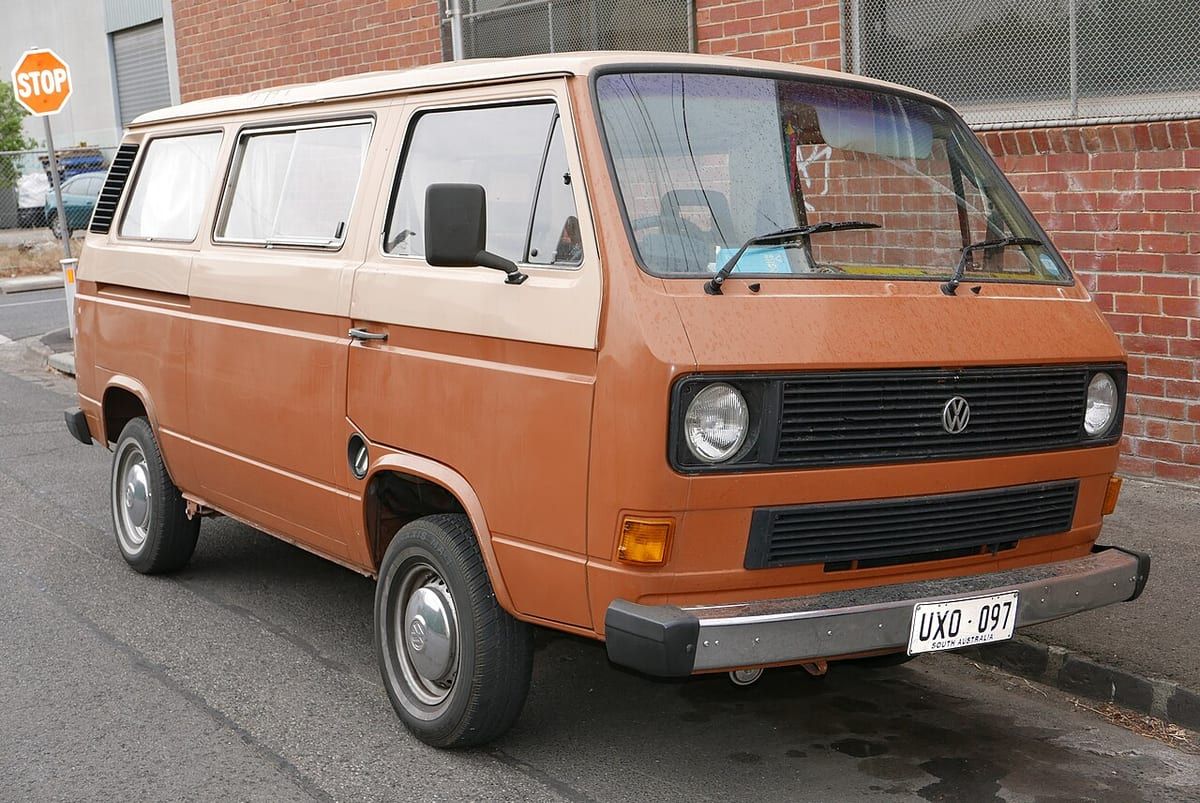

Volkswagen Transporter T3, znany również jako Vanagon lub Caravelle, został wprowadzony na rynek w 1979 roku i produkowany był do 1992 roku. Był to kolejny model z serii Transporter, który zyskał popularność ze względu na swoją uniwersalność, niezawodność i komfort jazdy.
Jego charakterystyczne kwadratowe nadwozie było zaprojektowane w taki sposób, aby zapewnić jak najwięcej przestrzeni ładunkowej i komfortu pasażerom. Dostępne były różne wersje nadwoziowe, w tym furgon, minibus i kamper, co czyniło go popularnym wyborem zarówno dla firm, jak i dla rodzin.
W zależności od wersji wyposażenia, Transporter T3 był napędzany przez różne silniki benzynowe lub diesla, w tym czterocylindrowe jednostki o pojemności od 1,6 do 2,1 litra. Moc silnika wahała się od około 50 do 112 KM, a zastosowanie różnych rozwiązań technologicznych pozwoliło na zwiększenie osiągów i poprawę ekonomiki paliwowej.
Wewnątrz, Transporter T3 oferował wygodne siedzenia, przestronną kabinę kierowcy i dużo miejsca na bagaże. W zależności od wersji wyposażenia, był również wyposażony w wiele funkcji, takich jak klimatyzacja, system audio i wiele innych, co zwiększało jego atrakcyjność dla użytkowników.
Transporter T3 zdobył popularność jako pojazd kempingowy, a wiele z nich zostało przystosowanych do użytku jako kampery. Wyposażone w różnego rodzaju udogodnienia, takie jak łóżka, kuchnie, toalety i prysznice, stały się one popularnym wyborem dla rodzin i miłośników podróży.
Pomimo swojego wieku, Volkswagen Transporter T3 wciąż cieszy się dużą popularnością wśród miłośników klasyków i entuzjastów motoryzacji. Jego trwałość, prostota i niezawodność sprawiają, że jest to pojazd, który przetrwał próbę czasu i wciąż pozostaje popularnym wyborem dla wielu osób.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

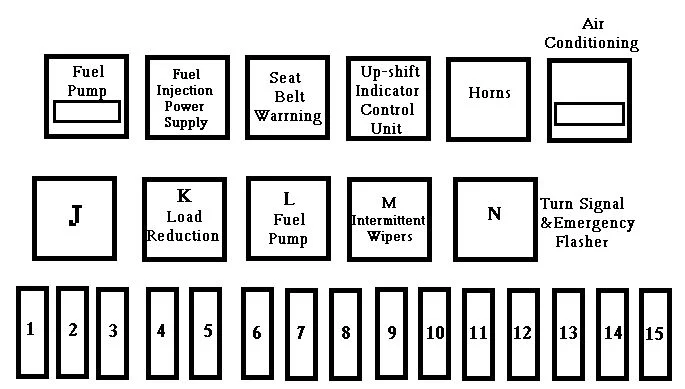

Bezpieczniki
Bezpieczniki | Opis |
1 | Reflektory (światła mijania, lewe) |
2 | Reflektory (światła mijania prawe) |
3 | Reflektory (światła drogowe, lewe); kontrolki świateł drogowych |
4 | Reflektory (światła drogowe, prawe) |
5 | Odmrażacz tylnej szyby |
6 | Migacz awaryjny; radio |
7 | Cyg. zapalniczka, zegar, oświetlenie wewnętrzne, zestaw wskaźników |
8 | Kierunkowskazy, kierunkowskaz |
9 | Światła zapasowe; klaksony |
10 | Wentylator dmuchawy HVAC |
11 | Wycieraczki/spryskiwacze szyby przedniej |
12 | Oświetlenie tablicy rejestracyjnej; światło bagażnika |
13 | Zewnętrzne światła do jazdy, światło hamowania – prawe |
14 | Zewnętrzne światła do jazdy, światło hamowania – lewe |
15 | Wentylator chłodnicy |
Pompa paliwowa | Na przekaźniku pompy paliwa |
Klimatyzacja | Na przekaźniku klimatyzacji |
Przekaźnik
Przekaźniki | Opis |
J | Wolny |
K | Redukcja obciążenia |
L | Pompa paliwa (uszkodzone okablowanie zmostkowane do 1 w celu zapewnienia zgodności z wycofywaniem) |
M | Przerywane wycieraczki |
N | Kierunkowskaz i migacz awaryjny |
