Volkswagen T-Cross i Taigun (2018-2022) – schematy bezpieczników i przekaźników
Rocznik 2018-2022
Zaktualizowano 5.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena T-Cross i Taigun z lat: 2018, 2019, 2020, 2021, 2022.
Volkswagen T-Cross to miejski crossover niemieckiej marki, który został zaprezentowany w 2018 roku. Powstał na platformie MQB, podobnie jak VW Polo. Najciekawszą opcją w tym niewielkim crossoverze jest przesuwana tylna kanapa. Można nią poruszać w przód i tył (o 14 cm). Dzięki temu zyskujemy więcej przestrzeni w bagażniku lub miejsca dla pasażerów.
VW T-Cross to 5-drzwiowy crossover segmentu B, który do sprzedaży trafił w listopadzie 2018 roku. Jest to również najtańszy tego typu pojazd Volkswagena na europejskim rynku.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

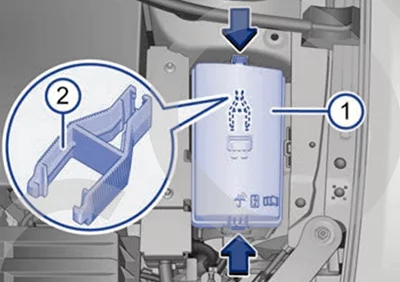

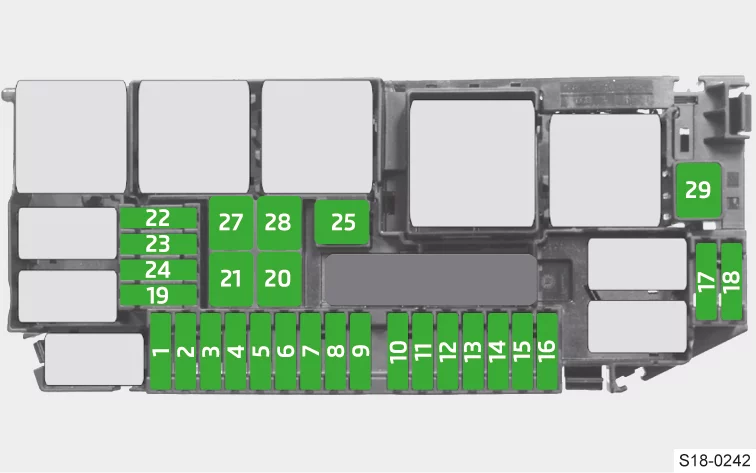

Skrzynka bezpieczników komory silnika (-SB-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SB1 | 15A/30A | Jednostka sterująca silnika/silnika (15 A — benzyna; 30 A — olej napędowy) |
| SB2 | 7,5A | Olej napędowy: Przekaźnik układu dozowania środka redukującego Zawór regulacji ciśnienia oleju Zawór płynu chłodzącego głowicę cylindrów Pompa chłodzenia powietrza doładowującego Pompa pomocnicza ogrzewania |
| SB3 | 15A | Sonda lambda 1 za katalizatorem (benzyna) Sonda lambda 1 przed katalizatorem (benzyna) Sterownik czujnika NOx (Diesel) Sterownik 2 czujnika NOx (Diesel) |
| SB4 | 15A | Jednostka sterująca pompą paliwa |
| SB5 | 20A | Czujnik poziomu i temperatury oleju Zawór elektromagnetyczny kontroli ciśnienia doładowania (Diesel) Zawór elektromagnetyczny filtra z węglem aktywnym 1 (benzyna) Zawór sterujący wałka rozrządu 1 (benzyna) Zawór sterujący wałka rozrządu wydechu 1 (benzyna) |
| SB6 | 7,5 A/20 A | Cewka zapłonowa 1 ze stopniem wyjściowym (benzyna) Grzałka odpowietrznika skrzyni korbowej (olej napędowy, 7,5 A) Cewka zapłonowa 2 ze stopniem wyjściowym (benzyna) Cewka zapłonowa 3 ze stopniem wyjściowym (benzyna) Automatyczna jednostka kontrolująca czas żarzenia (olej napędowy, 7,5 A) |
| SB7 | 15A | Pompa próżniowa do hamulców (benzyna) |
| SB8 | 10 A | Zawór dozujący paliwo (olej napędowy) |
| SB9 | 7,5A | Włącznik świateł hamowania |
| SB10 | 7,5A | Jednostka sterująca monitorowania akumulatora |
| SB11 | – | – |
| SB12 | 10 A | Przekaźnik sprzęgła magnetycznego |
| SB13 | – | – |
| SB14 | 7,5A | Jednostka sterująca ABS Przekaźnik główny (benzyna) Zacisk 30 przekaźnik zasilania napięciem (olej napędowy) Jednostka sterująca silnika/silnika |
| SB15 | 30A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów |
| SB16 | – | – |
| SB17 | 7,5A | Jednostka sterująca silnika/silnika |
| SB18 | 30A | Rozrusznik |
| SB19 | – | – |
| SB20 | 40A/60A | Jednostka sterująca ABS |
| SB21 | 25A | Jednostka sterująca ABS |
| SB22 | – | – |
| SB23 | – | – |
| SB24 | – | – |
| SB25 | 40A | Element podgrzewania silnika |
| SB26 | 50A | Wentylator chłodnicy |
| SB27 | 40A | Element podgrzewania silnika |
| SB28 | 40A | Element podgrzewania silnika |

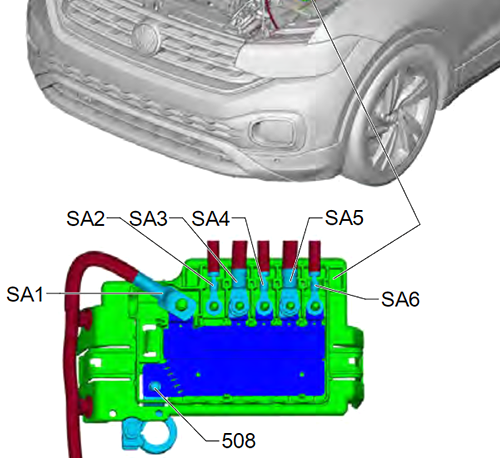

Bezpieczniki dużej mocy (-SA-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 350A | Rozrusznik Alternator z regulatorem napięcia |
| SA2 | – | – |
| SA3 | 150A | Uchwyt bezpiecznika B -SB- : bezpieczniki nr 10, 12, 14, 15, 20, 21, 26 Przekaźnik główny (benzyna) Zacisk 30 przekaźnik zasilania (olej napędowy) Przekaźnik niskiej mocy cieplnej |
| 508 | – | Akumulator |
| SA4 | 80A | Uchwyt bezpiecznika C -SC- : bezpieczniki nr 6, 12, 21, 23, 25, 38, 48, 54 |
| SA5 | 125A | Uchwyt bezpiecznika C -SC- : bezpieczniki nr 8, 10, 26, 28, 33, 35, 37, 49, 52, 53, 59, 60, 61
Zacisk 15 przekaźnik napięcia zasilania Zacisk 75x przekaźnik napięcia zasilania |
| SA6 | 80A | Drążek kierowniczy |

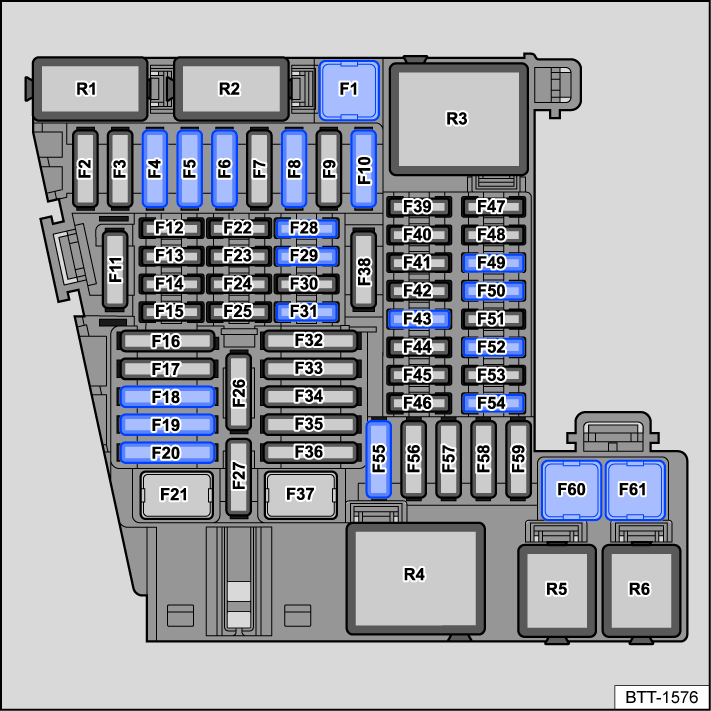

Skrzynka bezpieczników w przedziale pasażerskim (-SC-)
Skrzynka bezpieczników znajduje się po stronie kierowcy w tablicy rozdzielczej. Przytrzymaj pokrywę skrzynki bezpieczników i pociągnij do przodu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| SC1 | 20A | Jednostka sterująca detektora przyczepy |
| SC2 | – | – |
| SC3 | 30A | Cyfrowa jednostka sterująca pakietem dźwiękowym |
| SC4 | – | – |
| SC5 | – | – |
| SC6 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC7 | – | – |
| SC8 | 30A | Jednostka sterująca dmuchawy świeżego powietrza |
| SC9 | – | – |
| SC10 | 20A | Jednostka sterująca detektora przyczepy |
| SC11 | – | – |
| SC12 | 15A | Przedni lewy pas bezpieczeństwa (kierownica po lewej stronie) Przedni prawy pas bezpieczeństwa (kierownica po prawej stronie) |
| SC13 | 7,5A | Obrotowy włącznik świateł
Czujnik deszczu i światła Sterownik elektroniki kolumny kierownicy |
| SC14 | 10 A | Jednostka sterująca elektroniką kolumny kierownicy |
| SC15 | 7,5A | Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna Wkład tablicy rozdzielczej |
| SC16 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC17 | 30A | Sterownik drzwi kierowcy (kierownica z prawej strony) Sterownik drzwi przednich pasażera (kierownica z lewej strony) Sterownik drzwi tylnych po stronie kierowcy (kierownica z prawej strony) Sterownik drzwi tylnych po stronie pasażera (kierownica z lewej strony) |
| SC18 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC19 | 25A | Jednostka sterująca 1 dla elektroniki informacyjnej |
| SC20 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC21 | 30A | Jednostka sterująca podgrzewacza czynnika redukującego |
| SC22 | – | – |
| SC23 | 7,5A | Kamera cofania |
| SC24 | 5A | Wyświetlacz przedniego wyświetlacza informacyjnego i jednostki sterującej Jednostka sterująca Uchwyt telefonu Jednostka sterująca stabilizacją transmisji i odbioru |
| SC25 | 7,5A | Jednostka sterująca elektroniką kolumny kierownicy |
| SC26 | 7,5A | Interfejs diagnostyczny magistrali danych |
| SC27 | – | – |
| SC28 | 7,5A | Czujnik alarmu antywłamaniowego |
| SC29 | 7,5A | Sygnał dźwiękowy systemu antywłamaniowego |
| SC30 | 15A | Przedni lewy pas bezpieczeństwa (kierownica po prawej stronie) Przedni prawy pas bezpieczeństwa (kierownica po lewej stronie) |
| SC31 | 15A | Sterowanie nagrzewnicą i klimatyzacją |
| SC32 | 7,5A | Przełącznik zapłonu/rozrusznika |
| SC33 | 30A | Sterownik drzwi kierowcy (kierownica z lewej strony) Sterownik drzwi przednich pasażera (kierownica z prawej strony) Sterownik drzwi tylnych po stronie kierowcy (kierownica z lewej strony) Sterownik drzwi tylnych po stronie pasażera (kierownica z prawej strony) |
| SC34 | – | – |
| SC35 | 40A | Pokładowa jednostka sterująca zasilaniem |
| SC36 | 20A | Pokładowa jednostka sterująca zasilaniem |
| SC37 | 30A | Jednostka sterująca ogrzewaniem siedzenia |
| SC38 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC39 | 10 A | Jednostka sterująca tempomatu adaptacyjnego Jednostka sterująca pomocy przy parkowaniu Jednostka sterująca Blind Spot Monitor Jednostka sterująca Blind Spot Monitor 2 Przednia kamera do systemów wspomagania kierowcy |
| SC40 | 7,5A | Regulator zasięgu reflektorów Obrotowy włącznik świateł Moduł przełącznika 1 w konsoli środkowej Włącznik świateł cofania Sterownik elektroniki kolumny kierownicy Reflektor przedni lewy (reflektory halogenowe) |
| SC41 | 7,5A | Regulacja lusterek zewnętrznych |
| SC42 | 7,5A | Czujnik położenia sprzęgła Czujnik ciśnienia obiegu czynnika chłodniczego Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
| SC43 | 15A | Przekaźnik pompy spryskiwacza Silnik wycieraczki tylnej szyby Lewy element grzewczy strumienia spryskiwacza Prawy element grzewczy strumienia spryskiwacza |
| SC44 | 7,5A | Moduł przełącznika 1 w konsoli środkowej Jednostka sterująca poduszką powietrzną |
| SC45 | – | – |
| SC46 | – | – |
| SC47 | – | – |
| SC48 | 7,5A | Jednostka sterująca elektronicznej blokady kolumny kierownicy Interfejs do systemu wejścia i uruchomienia |
| SC49 | 7,5A | Przekaźnik układu dozowania środka redukującego |
| SC50 | – | – |
| SC51 | 7,5A | Gniazdo ładowania USB 1 Gniazdo ładowania USB 2 |
| SC52 | 15A | Reflektor przedni prawy (reflektory LED) |
| SC53 | 7,5A | Mechanizm wybieraka Elektrozawór blokady wyjęcia kluczyka zapłonu |
| SC54 | 15A | Reflektor przedni lewy (reflektory LED) |
| SC55 | 20A | Zapalniczka |
| SC56 | 30A | Sterowanie nagrzewnicą i klimatyzacją |
| SC57 | – | – |
| SC58 | 7,5A | Pompka spryskiwacza szyby przedniej i tylnej |
| SC59 | 10 A | Pokładowa jednostka sterująca zasilaniem |
| SC60 | 30A | Jednostka sterująca detektora przyczepy |
| SC61 | 30A | Jednostka sterująca detektora przyczepy |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
