W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Fox z lat: 2010, 2011, 2012, 2013, 2014.

Volkswagen Fox z lat 2010-2014 to kompaktowy samochód osobowy produkowany przez niemiecką firmę Volkswagen AG. Model ten zadebiutował na rynku w 2010 roku jako następca Volkswagena Lupo. Pojazd został zbudowany na nowej platformie podłogowej A00, którą dzielił z modelem Volkswagen Up!.

Volkswagen Fox był oferowany wyłącznie jako 3-drzwiowy hatchback. W porównaniu do swojego poprzednika, samochód zyskał większe wymiary zewnętrzne oraz bardziej awangardowy wygląd. W standardowym wyposażeniu modelu znajdowały się m.in. ABS, ESP, poduszki powietrzne kierowcy i pasażera, system audio CD/MP3 oraz elektrycznie sterowane szyby.

Pod maską Volkswagena Fox z lat 2010-2014 kryły się trzy silniki benzynowe: 1.2 l o mocy 60 KM, 1.4 l o mocy 75 KM oraz 1.6 l o mocy 101 KM. Do wyboru były także dwa rodzaje skrzyń biegów – 5-biegowa manualna lub 6-biegowa automatyczna.

W 2014 roku Volkswagen zdecydował o wycofaniu modelu Fox ze sprzedaży. W Europie samochód ten nie zdobył większej popularności, a jego miejsce na rynku zajął wspomniany wcześniej Volkswagen Up!. W krajach Ameryki Łacińskiej i Afryki, gdzie model był sprzedawany przez dłuższy czas, zyskał on jednak spore grono fanów dzięki niskiej cenie, niezawodności i ekonomicznemu silnikowi.

Zobacz także:  Volkswagen Caddy III (2008-2010) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

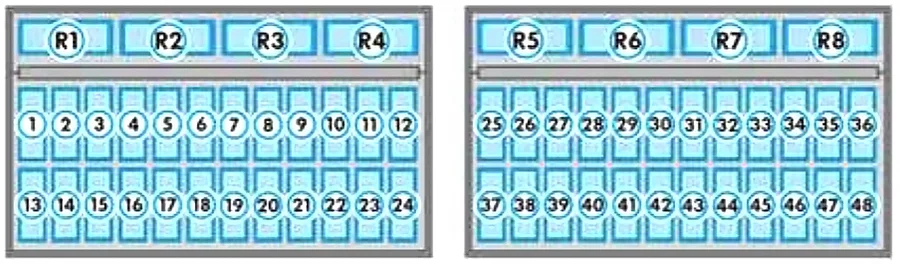

Skrzynka bezpieczników w przedziale pasażerskim

Volkswagen Fox (2010-2014) - schematy bezpieczników i przekaźników

Volkswagen Fox (2010-2014) - schematy bezpieczników i przekaźników

Numer Opis
1 Wolny
2 Moduł systemu radiowego/komfortowego
3 Wolny
4 Alarmowa dioda LED/mikroprzełącznik blokady/przełącznik wysuwania pokrywy tylnej
5 Radio
6 Odmgławiacz tylnej szyby
7 Włącznik światła przeciwmgielnego.
8 Wolny
9 Automatyczna skrzynia biegów ASG
10 Wolny
11 Alarm
12 Alarm
13 Automatyczna skrzynia biegów ASG
14 Elektrycznie sterowane lusterko wsteczne/moduł systemu Comfort/przełącznik wysuwania tylnej klapy
15 Sprzęgło elektromagnetyczne klimatyzacji
16 zamek centralny
17 Światła przeciwmgielne i światła
18 wycieraczka do szyb
19 Automatyczna skrzynia biegów ASG
20 Gniazdo 12 V w bagażniku
21 interaktywny system informacyjny
22 Urządzenie uruchamiające elektryczne szyby
23 Moduł ABS
24 Moduł ABS
25 kierunkowskazy
26 transformator zapłonowy
27 Gniazdo diagnostyczne/wyłącznik awaryjny
28 Połączony instrument/wewnętrzna wentylacja
29 pompa spryskiwacza przedniej szyby
30 Moduł/lokalizator wtrysku paliwa
31 Światła obrysowe po prawej stronie
32 Oświetlenie tablicy rejestracyjnej/przekaźnik światła przeciwmgielnego/tablica przyrządów
33 pompa paliwowa
34 Zawór do czyszczenia filtra z węglem aktywnym
35 Lewa kontrolka świateł drogowych/wskaźnik na deskę rozdzielczą
36 Światła mijania po lewej stronie
37 światła cofania
38 Instrument łączony/Immobilizer/Przekaźnik pompy paliwa/Czujnik prędkości/Czujnik pedału hamulca/Czujnik pedału sprzęgła/Lampka ostrzegawcza wspornika koła awaryjnego/Przełącznik ciśnieniowy klimatyzacji
39 Oświetlenie bagażnika / Oświetlenie wewnętrzne / Moduł pamięci lusterka wstecznego (pochylanie w dół)
40 Światła stopu
41 Klakson
42 wentylacja wewnętrzna
43 Światła obrysowe po lewej stronie
44 dysze wtryskiwaczy paliwa
45 Sonda lambda
46 Światła drogowe z prawej strony
47 Światła mijania po prawej stronie
48 Zapalniczka / gniazdo 12 V

Skrzynka bezpieczników w komorze silnika

Zobacz także:  Volkswagen Polo IV 9N (2001-2009) - schematy bezpieczników i przekaźników

Bezpieczniki znajdują się w masce, nad akumulatorem pojazdu. Bezpieczniki te powinny być wymieniane wyłącznie przez dealera Volkswagena.

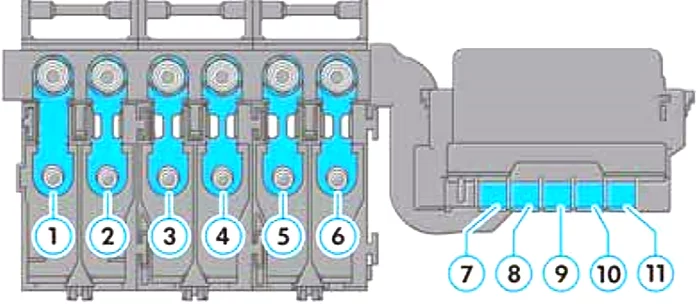

Pojazdy z manualną skrzynią biegów

Volkswagen Fox (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 175A Alternator
2 110A zasilanie bagażnika
3 40A Wentylator chłodnicy – 2. bieg
4 40A ABS
5 Wolny
6 Wolny
7 25A ABS
8 30A Wentylator chłodnicy – prędkość
9 Wolny
10 15A Układ wtrysku silnika
11 Wolny
Zobacz także:  Volkswagen Gol, Pointer i Saveiro (2000-2007) - schematy bezpieczników i przekaźników

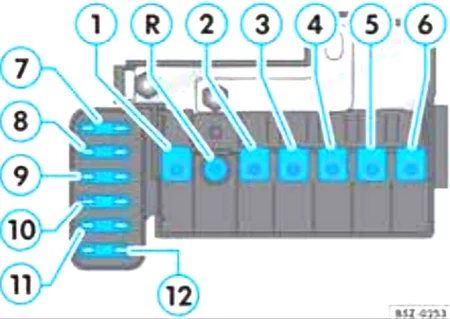

Pojazdy z automatyczną skrzynią biegów ASG

Volkswagen Fox (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 150A Alternator
R pozycja rezerwowa
2 110A zasilanie bagażnika
3 50A ABS
4 40A ABS
5 40A Wentylator chłodnicy – 2. bieg
6 Wolny
7 25A ABS
8 30A Wentylator chłodnicy – 1. bieg
9 15A układ wtrysku silnika
10 Wolny
11 30A Silnik elektryczny pompy hydraulicznej – automatyczna skrzynia biegów ASG
12 10 A Automatyczna skrzynia biegów ASG
