W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Multivana T7 z lat: 2021, 2022, 2023.
Volkswagen Multivan T7 to najnowsza generacja modelu, który zadebiutował w 2021 roku. Ten wielofunkcyjny van charakteryzuje się nowoczesnym i sportowym wyglądem, a także wysoką funkcjonalnością i innowacyjnymi technologiami.
Multivan T7 został oparty na modułowej platformie MQB, dzięki czemu jest lżejszy i bardziej ekonomiczny w porównaniu do swojego poprzednika. Samochód został wyposażony w nowoczesne systemy bezpieczeństwa, takie jak asystent pasa ruchu, asystent martwego pola, adaptacyjny tempomat, system monitorowania otoczenia, a także asystent parkowania i system kamer 360 stopni.
Wewnątrz znajduje się przestronne i luksusowe wnętrze z nowoczesnym wyposażeniem, takim jak duży ekran dotykowy, system multimedialny z nawigacją, a także opcjonalne skórzane fotele z funkcją podgrzewania i wentylacji. Multivan T7 oferuje również wiele opcji konfiguracji, umożliwiających dostosowanie wnętrza do indywidualnych potrzeb użytkowników.
Multivan T7 oferuje szeroką gamę silników, w tym benzynowe i hybrydowe, ale największe zainteresowanie wzbudza silnik wysokoprężny 2.0 TDI, który generuje moc od 150 KM do 199 KM i moment obrotowy od 340 Nm do 450 Nm. Silnik ten jest połączony z 7-stopniową automatyczną skrzynią biegów lub 6-stopniową manualną skrzynią biegów. Multivan T7 oferuje również napęd na przednie lub na wszystkie koła.
Multivan T7 charakteryzuje się innowacyjnym systemem klimatyzacji, który może dostosować temperaturę w poszczególnych strefach, a także innowacyjnym systemem oświetlenia, który pozwala na zmianę kolorów i natężenia światła we wnętrzu.
Podsumowując, Volkswagen Multivan T7 to nowoczesny i funkcjonalny van, który oferuje innowacyjne rozwiązania technologiczne i wysoki poziom bezpieczeństwa. Samochód jest przestronny i wygodny, a jednocześnie dynamiczny i ekonomiczny. To idealny samochód dla rodzin i biznesowych podróżników, którzy szukają wyjątkowej jakości i komfortu.
Otwieranie i zamykanie skrzynki bezpieczników w komorze silnika:
Otwórz maskę w komorze silnika.
Aby otworzyć, wciśnij zaczepy w kierunku strzałek, aby odblokować pokrywę skrzynki bezpieczników.
Zdejmij pokrywę.
Aby zamknąć, umieść pokrywę na skrzynce bezpieczników i dociśnij ją w dół, aż zatrzaśnie się słyszalnie po obu stronach.

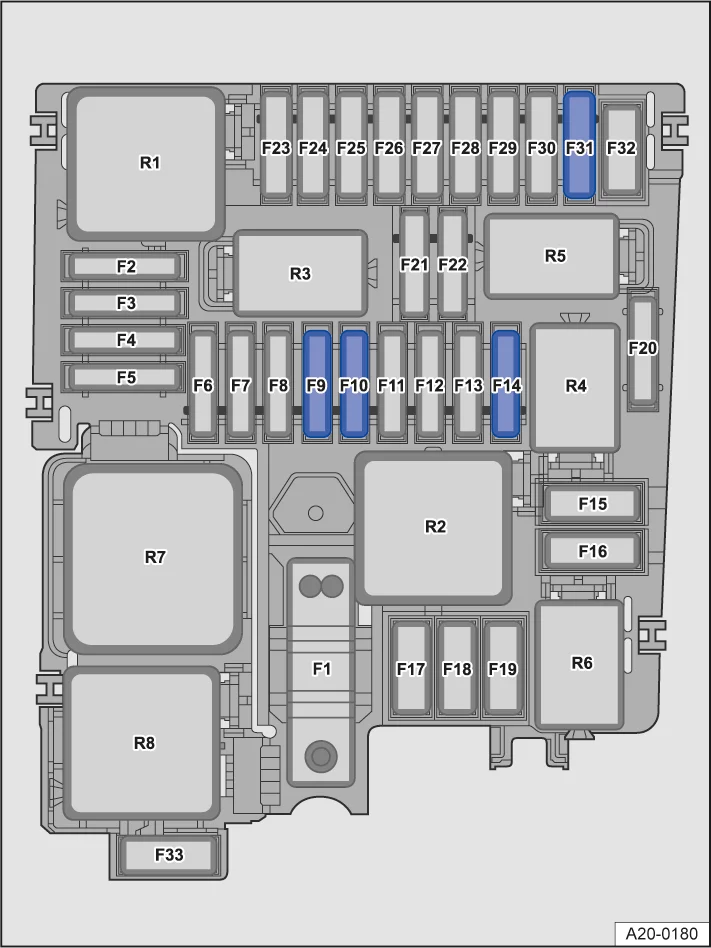

F9 15 A – klakson.
F10 30 A – przednie wycieraczki.
F31 7,5 A, ATO® , czujnik światła hamowania.
Lokalizacje bezpieczników w pojazdach z fabrycznie zamontowaną nagrzewnicą dodatkową i wentylacją:
F14 20 A – podgrzewacz pomocniczy.
Pojazdy z kierownicą po lewej stronie: otwieranie i zamykanie skrzynki bezpieczników w desce rozdzielczej
Otwarcie
Otwórz pokrywę i złóż ją.
Zamknięcie
Aby zamknąć, złóż pokrywę do góry, aż zatrzaśnie się na swoim miejscu.

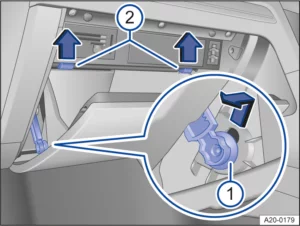

Pojazdy z kierownicą po prawej stronie: otwieranie i zamykanie skrzynki bezpieczników w desce rozdzielczej
Otwieranie
Otwórz schowek i opróżnij w razie potrzeby.
Wsunąć element amortyzujący do góry w otwór uchwytu i wyciągnąć w bok 1 .
Popchnij zaczepy do góry w kierunku strzałki, jednocześnie otwierając dalej schowek 2.
Zamykanie
Przesuń schowek na miejsce.
Włóż element hamujący do otworu w uchwycie i dociśnij, aż usłyszysz, że się zatrzaśnie.
Ostrożnie popchnij schowek do przodu, przekraczając opór kołka zatrzymującego 2 .

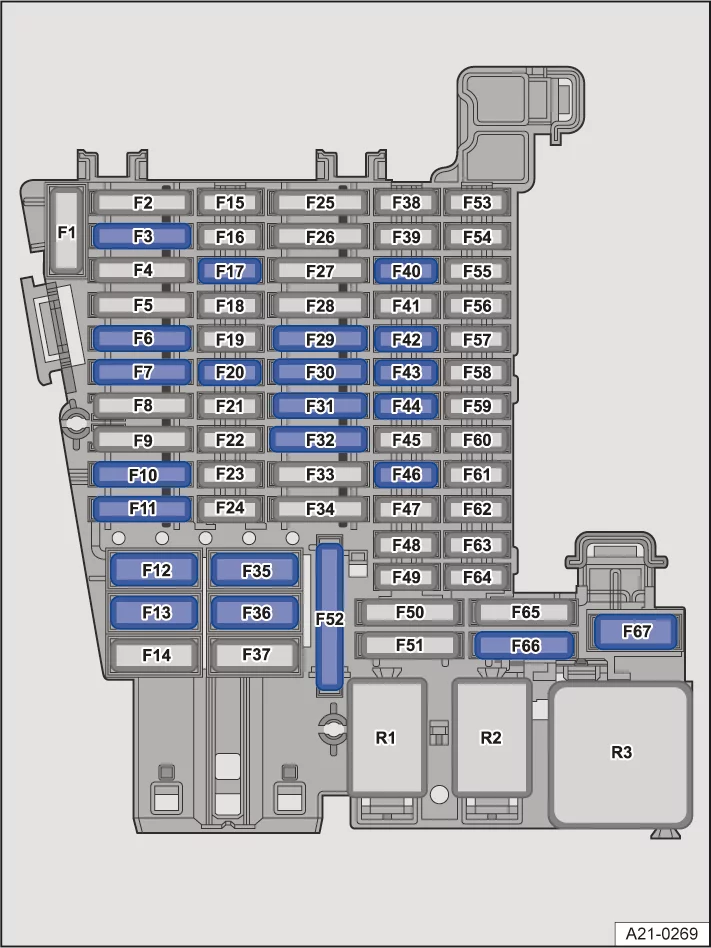

F730 amperów – ogrzewanie przednich siedzeń.
F1030 amperów – oświetlenie tylnego lewego siedzenia.
F1240 amperów – prawe oświetlenie zewnętrzne.
F1340 amperów – centralny zamek.
F1715 amperów – przedni panel sterowania klimatyzacją.
F207,5 A – telefon.
F3020 A – Komponenty systemu audio-nawigacyjnego.
F3230 amperów – oświetlenie tylnego prawego siedzenia.
F3540 amperów – lewe oświetlenie zewnętrzne.
F3640 A – regulator dmuchawy.
F407,5 A – alarm antykradzieżowy.
F42 7,5 A – mechanizm selektora automatycznej skrzyni biegów.
F43 10 amperów – tylny panel sterowania klimatyzacją.
F44 7,5 A – włącznik świateł (światła mijania) , czujnik deszczu/światła, elektroniczny hamulec postojowy.
F46 7,5 A – wyświetlacz, panel sterowania systemu Infotainment.
F52 20 amperów –, zapalniczka, gniazdka (przestrzegać pozycji montażowej – bezpiecznik jest montowany fabrycznie pod napięciem ).
F66 15 amperów – wycieraczka tylnej szyby.
F67 30 amperów – ogrzewanie tylnej szyby.
Lokalizacje bezpieczników w pojazdach z fabrycznie zamontowanym hakiem holowniczym:
F3 25 amperów – jednostka sterująca przyczepy, lewa.
F11 15 amperów – jednostka sterująca przyczepy.
F29 15 amperów – kabel do ładowania przyczepy.
F31 25 amperów – jednostka sterująca przyczepy, po prawej stronie.
