W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Lupo z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Volkswagen Lupo to niewielki samochód osobowy, produkowany w latach 1998-2005. Był to model klasy miejskiej, a w późniejszych latach jego miejsce zajęła Volkswagen Fox. Lupo był jednym z najmniejszych samochodów w gamie Volkswagena i cieszył się popularnością zwłaszcza wśród kierowców, którzy szukali taniego i ekonomicznego auta do miasta.

Lupo miał charakterystyczny, zaokrąglony kształt i był dostępny w dwóch wersjach nadwozia: 3-drzwiowej oraz 5-drzwiowej. Miał długość zaledwie 3,5 metra, co czyniło go bardzo zwrotnym i łatwym do parkowania w ciasnych miejscach. Wnętrze auta było bardzo przestronne jak na tak mały samochód, a materiały wykończeniowe były dobrej jakości i trwałe.

Lupo oferował wiele różnych wersji silnikowych, począwszy od małych, ekonomicznych jednostek benzynowych, a na mocniejszych silnikach Diesla kończąc. Do najpopularniejszych silników benzynowych należały 1.0 i 1.4, które zapewniały wystarczającą moc do poruszania się po mieście. Wersje wyposażone w silniki Diesla były jeszcze bardziej ekonomiczne i miały niskie zużycie paliwa.

Lupo był bardzo dobrze wyposażony jak na swoją klasę, oferując m.in. klimatyzację, elektrycznie sterowane szyby oraz centralny zamek. Samochód był także bardzo bezpieczny, z m.in. ABS-em, poduszkami powietrznymi oraz systemem ESP.

Lupo nie był samochodem dla osób szukających wysokiej wydajności czy sportowych osiągów, ale był idealnym wyborem dla kierowców, którzy szukali niewielkiego, oszczędnego i łatwego do prowadzenia samochodu na co dzień. Jego niewielkie wymiary sprawiały, że był bardzo łatwy do parkowania i manewrowania w ruchu miejskim, co przyciągało wielu użytkowników.

Podsumowując, Volkswagen Lupo był samochodem, który oferował wiele zalet dla kierowców szukających oszczędnego, małego samochodu do miasta. Był dobrze wyposażony, bezpieczny i łatwy w prowadzeniu. Choć już nie produkowany, wciąż jest ceniony przez wielu kierowców jako świetne rozwiązanie dla osób, które chcą poruszać się po mieście w łatwy i wygodny sposób.

Zobacz także:  Volkswagen Multivan T7 (2021-2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

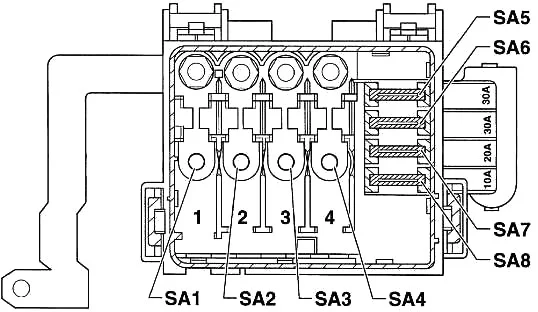

Skrzynka bezpieczników w komorze silnika

Bezpieczniki znajdują się na akumulatorze.

Volkswagen Lupo (1998-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
SB1 110 Alternator
SB2 80 Płyta przekaźnika
SB3 50 Świece żarowe silnika
SB4 50 Elementy grzejne chłodziwa
30 Klimatyzator
SB5 30 Jednostka sterująca ABS
SB6 30 Jednostka sterująca ABS
SB7 20 Wentylator chłodnicy
SB8 10 Klimatyzator

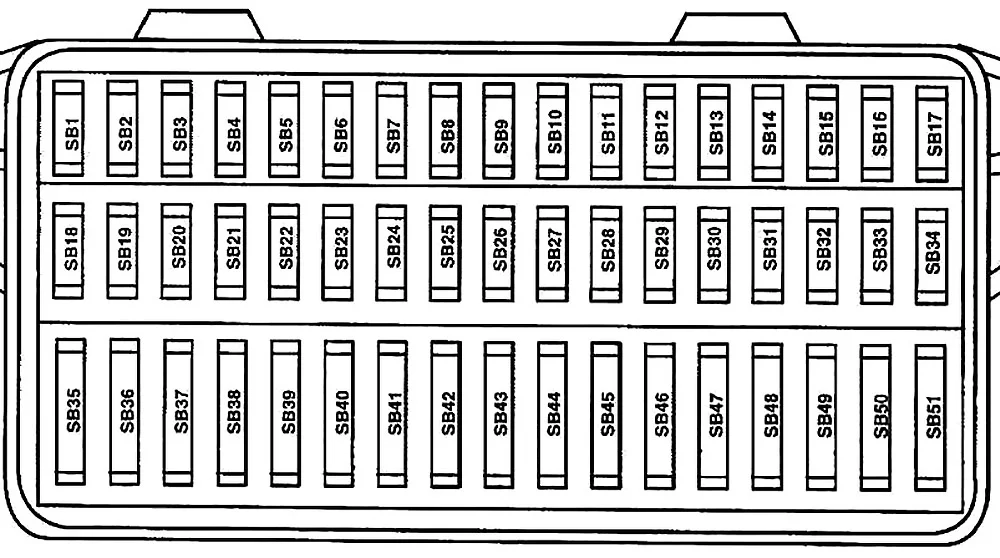

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.

Volkswagen Lupo (1998-2005) - schematy bezpieczników i przekaźników

Numer   Ampery [A] Opis
SB1 10 Ogrzewanie sondy lambda
SB2 5 Oświetlenie tablicy rejestracyjnej
SB3 10 Wtryskiwacze
SB4 5 Światła po lewej stronie
SB5 5 Światła po prawej stronie
SB6 10 Tylna wycieraczka
SB7 7,5 Kierunkowskazy
SB8 5 ABS i EDL
SB9 5 Kontrola zasięgu reflektorów
SB10 5 Oświetlenie wewnętrzne
SB11 5 Zasilanie do podłączenia autodiagnostyki
SB12 10 Światła drogowe prawego reflektora
SB13 10 Światła drogowe lewego reflektora
SB14 10 System świateł awaryjnych, alarm antykradzieżowy
SB15 10 Światła stopu
SB16 5 Brzęczyk ostrzegawczy dla świateł pozycyjnych i radia
SB17 10 Jednostka sterująca Simos
5 Chowane lusterko
SB18 5 Ogrzewanie lustra
SB19 15 Dwutonowy klakson, podgrzewane dysze spryskiwaczy
SB20 15 Dwutonowy klakson, podgrzewane dysze spryskiwaczy
10 zmieniarka CD, telefon
SB21 5 Automatyczna skrzynia biegów
SB22 5 Automatyczna skrzynia biegów
15 Klakson ATA
SB23 5 Rozpoczęcie wstrzykiwania
SB24 5 Rozpoczęcie pracy zaworu wtryskowego, zaworu przepustnicy, przekaźnika świec żarowych silnika
5 Przełącznik pedału sprzęgła, jednostka sterująca układu bezpośredniego wtrysku oleju napędowego
SB25 5 Przełącznik pedału sprzęgła, jednostka sterująca układu bezpośredniego wtrysku oleju napędowego
5 Dźwignia zmiany biegów automatycznej skrzyni biegów
SB26 5 Dźwignia zmiany biegów automatycznej skrzyni biegów
5 System recyrkulacji powietrza
SB27 5 System recyrkulacji powietrza
5 Wkładka do deski rozdzielczej
SB28 5 Wkładka do deski rozdzielczej
5 Nadajnik prędkościomierza, immobilizer
SB29 5 Nadawca prędkościomierza, immobiiser
7,5 Światła cofania
SB30 5 Światła cofania
5 Zawór recyrkulacji spalin, zawór elektromagnetyczny filtra z węglem aktywnym
SB31 5 Zawór recyrkulacji spalin, zawór elektromagnetyczny filtra z węglem aktywnym
10 Jednostka sterująca układu wtrysku paliwa
SB32 10 Jednostka sterująca odcięciem paliwa, jednostka sterująca układu wtryskowego
5 Jednostka sterująca układu wtrysku paliwa
SB33 10 Jednostka sterująca automatycznej skrzyni biegów
SB34 10 Transformator zapłonowy, czujnik prędkościomierza (dla silnika AHT)
SB35 25 Szklany dach przesuwny
SB36 15 Jednostka sterująca układu wtryskowego Simos
SB37 15 Jednostka sterująca układu wtryskowego
SB38 15 Elektryczne drzwi kierowcy szyby
25 Elektryczne drzwi kierowcy szyby
SB39 15 Pompa paliwowa
25 Elektrycznie sterowane przednie drzwi pasażera
SB40 15 Centralny zamek centralny
15 Pompa paliwowa
SB41 15 Radio
15 Centralny zamek centralny
SB42 15 Tylne światła przeciwmgielne
15 Radio, nawigacja
SB43 15 Światło mijania lewego reflektora
15 Przednie i tylne światła przeciwmgielne
SB44 15 Światło mijania prawego reflektora
15 Światło mijania lewego reflektora
SB45 15 Zapalniczka
15 Światło mijania prawego reflektora
SB46 15 Zapalniczka
SB47 20 Ogrzewanie tylnej szyby
20 System spryskiwaczy reflektorów
SB48 25 Dmuchawa świeżego powietrza
20 Ogrzewanie tylnej szyby
SB49 25 Elektrycznie sterowane przednie drzwi pasażera
25 Dmuchawa świeżego powietrza
SB50 15 System wycieraczek okiennych
SB51 15 Ogrzewanie siedzenia



Zobacz także:  Volkswagen Jetta i Vento VI (2010-2018) - schematy bezpieczników i przekaźników

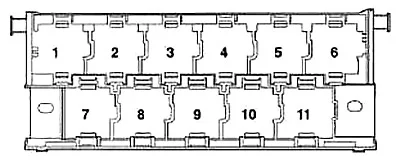

Blok przekaźników

W pobliżu panelu bezpieczników

Volkswagen Lupo (1998-2005) - schematy bezpieczników i przekaźników

Numer Opis
1 Przekaźnik rozrusznika (53) – tylko w pojazdach wyposażonych w automatyczną skrzynię biegów
2 Przekaźnik pompy paliwa (167) – tylko w pojazdach z silnikiem benzynowym
7 Sterownik odcięcia paliwa (405) – tylko w pojazdach wyposażonych w poduszki powietrzne
8 Przekaźnik automatycznego przerywanego mycia/wycierania (19)
9 Przekaźnik nadmiarowy dla styku X (100)
1 Przekaźnik rozrusznika (53) – tylko w pojazdach wyposażonych w automatyczną skrzynię biegów
2 Przekaźnik pompy paliwa -crash- (409) – tylko w pojazdach z silnikiem benzynowym
7 Przekaźnik nadmiarowy dla styku X (100)
8 Przekaźnik automatycznego przerywanego mycia/wycierania (19)
9 Sterownik odcięcia paliwa (405) – tylko olej napędowy i poduszka powietrzna
Zobacz także:  Volkswagen ID. Buzz (2022-2023) - schematy bezpieczników i przekaźników

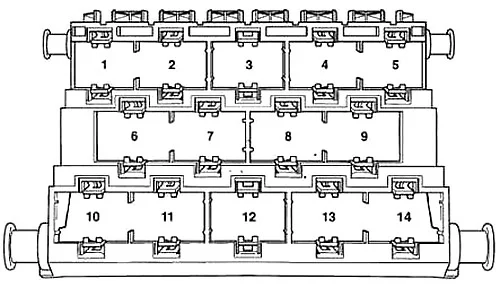

Poniżej płyty przekaźnika

Volkswagen Lupo (1998-2005) - schematy bezpieczników i przekaźników

Numer Opis
1 Poduszka powietrzna
2 Przedni prawy kierunkowskaz, przednie prawe światła
3 Klakson, wycieraczka szyby przedniej, włącznik świateł hamowania
4 Alternator, ABS, rozrusznik
5 Lewe światła, lewe kierunkowskazy, autodiagnostyka, kontrola zasięgu reflektorów;
6 Automatyczna skrzynia biegów
7 Lampka ostrzegawcza alternatora, zasilanie napięciem sterownika silnika, lampka ostrzegawcza ciśnienia oleju
9 Przełącznik stykowy alarmu przeciwkradzieżowego
