Volkswagen Golf III (1991-1999) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa III z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

Volkswagen Golf III to trzecia generacja popularnego kompaktowego samochodu produkowanego przez niemiecką markę Volkswagen. Model ten był produkowany w latach 1991-1998 i zastąpił poprzednią generację Golfa II.

Volkswagen Golf III został zaprojektowany pod kierownictwem Petera Schreyera i był pierwszym modelem z serii Golf, który został wyposażony w poduszkę powietrzną kierowcy oraz pasażera. W porównaniu do poprzednika, Golf III był większy, bardziej przestronny i wyposażony w nowe silniki.

W zależności od rynku, Volkswagen Golf III był dostępny w różnych wersjach nadwoziowych, w tym jako 3-drzwiowy hatchback, 5-drzwiowy hatchback, 4-drzwiowy sedan oraz 2-drzwiowy kabriolet. W 1993 roku wprowadzono również wersję kombi pod nazwą Variant.

Golf III oferowany był z szeroką gamą silników benzynowych i diesla, o mocy od 55 do 190 KM. W 1996 roku wprowadzono silnik VR6 o pojemności 2,8 l i mocy 174 KM.

Zobacz także: Volkswagen Taigo i Nivus (2020-2023) - schematy bezpieczników i przekaźników

Volkswagen Golf III zyskał duże uznanie wśród kierowców i odniósł sukces rynkowy, będąc jednym z najlepiej sprzedających się samochodów w Europie w tamtym okresie. W 1992 roku zdobył tytuł Car of the Year, przyznawany corocznie przez europejskich dziennikarzy motoryzacyjnych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

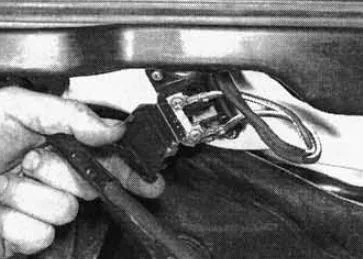

W pojazdach z silnikami wysokoprężnymi obwód zasilania świecy żarowej jest chroniony bezpiecznikiem o dużej mocy w postaci topiku.

Volkswagen Golf III (1991-1999) - schematy bezpieczników i przekaźników

W niektórych modelach, gdy wentylator chłodnicy jest włączony, można również użyć łącznika topliwego.

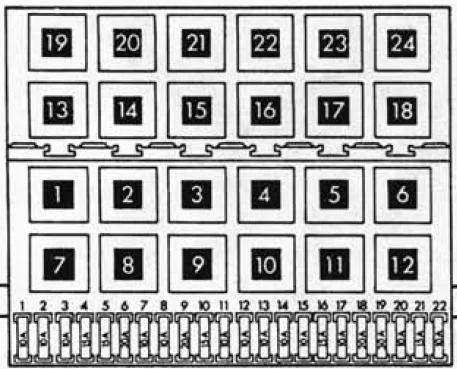

Przedział pasażerski

Znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za osłoną ochronną. Aby go zdjąć, wciskamy przyciski – zatrzaski.

Zobacz także: Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Volkswagen Golf III (1991-1999) - schematy bezpieczników i przekaźników

Opis

1	10A Reflektor lewy – światła mijania, silniki sterujące zasięgiem reflektorów
2	10A Światło mijania – prawy reflektor
3	10A lampy tablicy rejestracyjnej
4	15A Środek do czyszczenia i spryskiwania szyb tylnych drzwi
5	15A Spryskiwacze, spryskiwacze, spryskiwacze reflektorów
Reklama
6	20A wentylator nagrzewnicy
7	10A Światła tylne – z prawej
8	10A Światła tylne – lewy
9	20A Podgrzewana tylna szyba
10	15A Światła przeciwmgielne
11	10A Światło drogowe – lewy reflektor
12	10A Światło drogowe – prawy reflektor
13	Klakson 10A
14	10A Światła cofania, podgrzewacze dysz spryskiwaczy, centralny zamek, elektrycznie sterowane lusterka zewnętrzne, podgrzewane fotele, tempomat, elektrycznie sterowane szyby
15	Prędkościomierz 10A, grzałka kolektora dolotowego
16	15A Oświetlenie zestawu wskaźników, wskaźnik ABS, wskaźnik SRS, szyberdach, system ogrzewania Thermotronic
17	10A Światła awaryjne, kierunkowskazy
18	20A Pompa paliwa, podgrzewana sonda lambda
19	30A Wentylator chłodnicy, przekaźnik klimatyzacji
20	10A światła stopu
21	15A Zrzuty oświetlenia wnętrza, lampa oświetlenia bagażnika, centralny zamek, szyberdach
22	10A Radio, bezpiecznik, radio

Zobacz także: Volkswagen Fox (2015-2020) - schematy bezpieczników i przekaźników

Przekaźniki

1	Przekaźnik klimatyzatora
2	Przekaźnik wycieraczki / spryskiwacza tylnej szyby
3	Przekaźnik, elektroniczna jednostka sterująca silnika
Reklama
4	Przekaźnik głównych obwodów zapłonowych
5	–
6	Przekaźnik – przerywacz kierunkowskazów
7	Sterownik spryskiwaczy reflektorów
8	Przekaźnik przerywanej pracy wycieraczki/spryskiwacza przedniej szyby
9	pas bezpieczeństwa nie zapięty – przekaźnik wskaźnika 1995
10	Przekaźnik świateł przeciwmgielnych
11	Przekaźnik klaksonowy
12	Przekaźnik pompy paliwa
13	Przekaźnik nagrzewnicy kolektora dolotowego
14	–
15	Przekaźnik pompy ABS
16	Przekaźnik światła cofania (Ecomatic)
17	Przekaźnik świateł drogowych (Ecomatic)
18	Przekaźnik świateł mijania (Ecomatic)
Reklama
19	Bezpiecznik 30A – klimatyzacji, Climatronic 2.0/2.8 (1993)
20	Przekaźnik blokady rozruchu
21	Przekaźnik czujnika tlenu
22	Przekaźnik wskaźnika niezapięcia pasa bezpieczeństwa (1995 )
23	Przekaźnik pompy próżniowej (Ecomatic)
24	Bezpiecznik termiczny (20A) – Elektryczne szyby
