W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Fox z lat: 2004, 2005, 2006, 2007, 2008, 2009.
Volkswagen Fox to miejski samochód produkowany przez niemiecką markę Volkswagen w latach 2004-2009. Model ten został wprowadzony na rynek jako następca modelu Lupo. Samochód został zaprojektowany z myślą o niewielkich wymiarach, których celem było zapewnienie łatwego manewrowania i parkowania w miastach.
Volkswagen Fox był oferowany w wersjach trzy- i pięciodrzwiowych oraz z silnikami benzynowymi o pojemności od 1,2 do 1,4 litra. Moc silników oscylowała w przedziale od 55 do 75 KM, co pozwalało na osiągnięcie prędkości maksymalnej do 170 km/h. Samochód był dostępny w trzech wersjach wyposażenia: Fox, Trendline i Comfortline.
Fox był dostępny z kilkoma interesującymi funkcjami, takimi jak system przypominający o konieczności zmiany biegu, system Start-Stop, automatyczną klimatyzacją, systemem audio z MP3 i elektrycznymi szybami. Samochód oferował także opcjonalny system stabilizacji toru jazdy ESP.
Volkswagen Fox był bardzo popularnym samochodem w Europie i Ameryce Południowej, gdzie był oferowany pod nazwą Volkswagen Suran, SpaceFox lub CrossFox. Jednak w 2009 roku produkcja samochodu została zakończona, a w Europie zastąpił go model up!.
Mimo że Volkswagen Fox był samochodem miejskim, oferował przyzwoitą przestrzeń w kabinie pasażerskiej, dzięki czemu był wygodny w podróżach dłuższych niż krótkie przejażdżki po mieście. Samochód ten charakteryzował się dobrym prowadzeniem, łatwością w prowadzeniu i komfortowym zawieszeniem, dzięki czemu był łatwy do manewrowania w miejskiej dżungli.

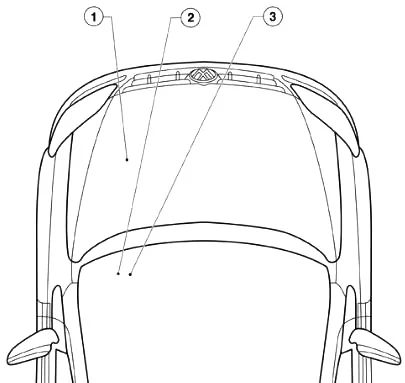

Lokalizacja
Skrzynka bezpieczników w przedziale pasażerskim

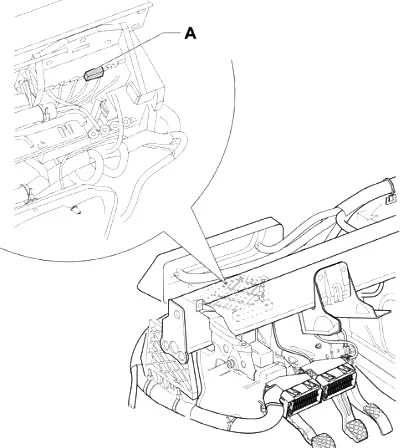

Panel bezpieczników znajduje się za pokrywą pod kierownicą.

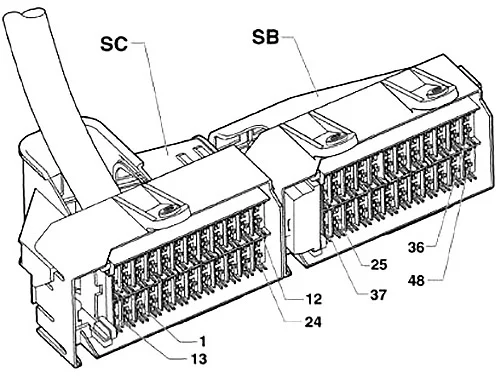

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Nadajnik wysokiego ciśnienia -G65- |
| Jednostka sterująca wentylatora chłodnicy -J293- | ||
| Jednostka sterująca układu klimatyzacji -J301- | ||
| 2 | 5 | Centralna jednostka sterująca systemu wygody -J393- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 3 | 5 | Nadawca prędkościomierza -G22- |
| Sterownik wspomagania kierownicy -J500- | ||
| Element grzejny strumienia natryskowego do spryskiwacza szyby przedniej -N113- | ||
| 4 | 5 | Przełącznik zewnętrznej klamki drzwi kierowcy do zabezpieczenia przed kradzieżą -F121- |
| 5 | 20 | Radio -R- |
| 6 | 20 | Przekaźnik sterowania podgrzewaną tylną szybą -J48- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 7 | 10 | Przerywany włącznik wycieraczek -E22- |
| 8 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 9 | – | Pusty |
| 10 | 20 | Sterownik regulacji szyberdachu przesuwnego -J245- |
| 11 | 10 | Przednia żarówka kierunkowskazu w prawo -M7- |
| Żarówka kierunkowskazu tylnego prawego -M8- | ||
| Żarówka wzmacniacza sygnału skrętu w prawo -M19- | ||
| Centralna jednostka sterująca systemu wygody -J393- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 12 | 10 | Przednia żarówka sygnalizacyjna skrętu w lewo -M5- |
| Żarówka kierunkowskazu tylnego lewego -M6- | ||
| Żarówka wzmacniacza sygnału skrętu w lewo -M18- | ||
| Centralna jednostka sterująca systemu wygody -J393- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 13 | – | Pusty |
| 14 | 5 | Przełącznik regulacji lusterka -E43- |
| Centralna jednostka sterująca systemu wygody -J393- | ||
| 15 | 15 | Podgrzewany regulator fotela kierowcy -E94- |
| Podgrzewany regulator przedniego fotela pasażera -E95- | ||
| Podgrzewana jednostka sterująca siedzenia kierowcy -J131- | ||
| 16 | 25 | Centralna jednostka sterująca systemu wygody -J393- |
| 17 | 15 | Przełącznik świateł przeciwmgielnych przednich i tylnych -E23- |
| Żarówka podświetlenia włącznika świateł przeciwmgielnych przednich i tylnych -L40- | ||
| 18 | 10 | Silnik wycieraczki tylnej szyby -V12- |
| 19 | – | Pusty |
| 20 | 5 | Podgrzewane lusterko zewnętrzne po stronie kierowcy -Z4- |
| Podgrzewane lusterko zewnętrzne po stronie pasażera z przodu -Z5- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 21 | – | Pusty |
| 22 | – | Pusty |
| 23 | 5 | Nadajnik kąta skrętu -G85- |
| Przycisk TCS i ESP -E256- | ||
| Przełączniki i podświetlenie regulatora instrumentów -L155- | ||
| Jednostka sterująca ABS -J104- | ||
| 24 | 10 | Nadajnik kąta skrętu -G85- |
| Jednostka sterująca ABS -J104- | ||
| 25 | 10 | Przednia żarówka sygnalizacyjna skrętu w lewo -M5- |
| Żarówka kierunkowskazu tylnego lewego -M6- | ||
| Przednia żarówka kierunkowskazu w prawo -M7- | ||
| Żarówka kierunkowskazu tylnego prawego -M8- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 26 | 10 | Cewka zapłonowa 1 ze stopniem wyjściowym -N70- |
| Cewka zapłonowa 2 ze stopniem wyjściowym -N127- | ||
| Cewka zapłonowa 3 ze stopniem wyjściowym -N291- | ||
| Transformator zapłonowy -N152- (Tylko dla pojazdów z silnikiem 1,4l) | ||
| Jednostka sterująca silnika -J623- | ||
| 27 | 15 | Jednostka sterująca układu klimatyzacji -J301- |
| Złącze montażowe, 16-stykowe, w diagnostyce -T16a- | ||
| 28 | 5 | Wkładka deski rozdzielczej -K- |
| Centralna jednostka sterująca systemu wygody -J393- | ||
| 29 | 20 | Przekaźnik automatycznego przerywanego mycia i wycierania -J31- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 30 | 5 | Element grzejny do odpowietrznika skrzyni korbowej -N79- (Tylko dla pojazdów z silnikiem benzynowym 1,4l) |
| Miernik masy powietrza -G70- (Tylko dla pojazdów z silnikiem Diesla 1,4l) | ||
| Przekaźnik zasilania prądem -J16- (Tylko dla pojazdów z silnikiem 1,2l) | ||
| Jednostka sterująca silnika -J623- | ||
| 31 | 5 | Żarówka prawa tylna -M2- (do grudnia 2006 r.) |
| Żarówka z prawej strony -M3- | ||
| Żarówka prawa hamulca i tylnego światła -M22- | ||
| Wkładka deski rozdzielczej -K- | ||
| 32 | 5 | Oświetlenie tablicy rejestracyjnej -X- |
| 33 | 15 | Nadajnik wskaźnika paliwa -G- |
| Pompa ciśnieniowa układu paliwowego -G6- | ||
| 34 | 10 | Hall sender -G40- (Tylko dla pojazdów z silnikami benzynowymi 1,2l i 1,4l) |
| Silnik klapy kolektora dolotowego -V157- (Tylko dla pojazdów z silnikiem Diesla 1,4l) | ||
| Zawór recyrkulacji spalin -N18- (Tylko dla pojazdów z silnikiem Diesla 1,4l) | ||
| Zawór elektromagnetyczny regulacji ciśnienia doładowania -N75- (Tylko dla pojazdów z silnikiem Diesla 1,4l) | ||
| Zawór elektromagnetyczny filtra z węglem aktywnym 1 -N80- (Tylko dla pojazdów z silnikami benzynowymi 1,2l i 1,4l) | ||
| 35 | 10 | Przełącznik świateł przeciwmgielnych przednich i tylnych -E23- |
| Żarówka podświetlenia włącznika świateł przeciwmgielnych przednich i tylnych -L40- | ||
| Żarówka z podwójnym żarnikiem lewego reflektora -L1- | ||
| Wkładka deski rozdzielczej -K- | ||
| Żarówka świateł drogowych lewego reflektora -M30- (do listopada 2006 r.) | ||
| 36 | 10 | Przełącznik świateł przeciwmgielnych przednich i tylnych -E23- |
| Żarówka podświetlenia włącznika świateł przeciwmgielnych przednich i tylnych -L40- | ||
| Żarówka z podwójnym żarnikiem lewego reflektora -L1- | ||
| Regulator zasięgu reflektorów -E102- | ||
| Silnik sterujący zasięgiem lewego reflektora -V48- | ||
| Żarówka lewego światła mijania -M29- (do listopada 2006 r.) | ||
| 37 | 10 | Włącznik świateł cofania -F4- |
| Żarówka cofania lewa -M16- | ||
| Żarówka cofania prawa -M17- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 38 | 5 | Przełącznik pedału sprzęgła -F36- |
| Przełącznik pedału hamulca -F47- | ||
| Przekaźnik pompy paliwa -J17- | ||
| Wkładka deski rozdzielczej -K- | ||
| 39 | 10 | Oświetlenie bagażnika -W3- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 40 | 10 | Włącznik świateł hamowania -F- |
| 41 | 10 | Klakson lub dwutonowy klakson -H1- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 42 | 25 | Przełącznik dmuchawy świeżego powietrza -E9- |
| 43 | 5 | Żarówka lewa boczna -M1- |
| Żarówka lewa tylna -M4- (do grudnia 2006 r.) | ||
| Lewa żarówka hamulca i światła tylnego -M21- | ||
| Wkładka deski rozdzielczej -K- | ||
| 44 | 10 | Wtryskiwacz, cylinder 1 -N30- |
| Wtryskiwacz, cylinder 2 -N31- | ||
| Wtryskiwacz, cylinder 3 -N32- | ||
| Wtryskiwacz, cylinder 4 -N33- (Tylko dla pojazdów z silnikiem benzynowym 1,4l) | ||
| Jednostka sterująca silnika -J623- | ||
| 45 | 10 | Sonda lambda -G39- |
| Sonda lambda za katalizatorem -G130- | ||
| 5 | Przełącznik pedału sprzęgła -F36- | |
| Przełącznik pedału hamulca -F47- | ||
| Przekaźnik niskiej mocy cieplnej -J359- | ||
| Przekaźnik wysokiej mocy cieplnej -J360- | ||
| 46 | 10 | Żarówka z podwójnym żarnikiem prawego reflektora -L2- |
| Żarówka świateł drogowych prawego reflektora -M32- (do listopada 2006 r.) | ||
| 47 | 10 | Żarówka z podwójnym żarnikiem prawego reflektora -L2- |
| Żarówka prawego światła mijania -M31- (do listopada 2006 r.) | ||
| Silnik sterujący zakresem prawego reflektora -V49- | ||
| 48 | 20 | Zapalniczka -U1- |
| Żarówka podświetlenia zapalniczki -L28- |
Bezpiecznik uchwytu przekaźnika

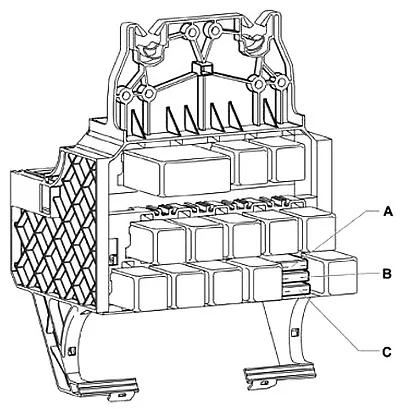

| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 20 | Bezpiecznik kontroli okna drzwi -S37- |
Bezpieczniki oporowe ogrzewania
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 40 | Rezystancja grzewcza Bezpiecznik 1 -S276- |
| B | 40 | Rezystancja grzewcza Bezpiecznik 2 -S277- |
| C | 40 | Rezystancja grzewcza Bezpiecznik 3 -S278- |
Skrzynka bezpieczników w komorze silnika
Bezpieczniki znajdują się na akumulatorze.

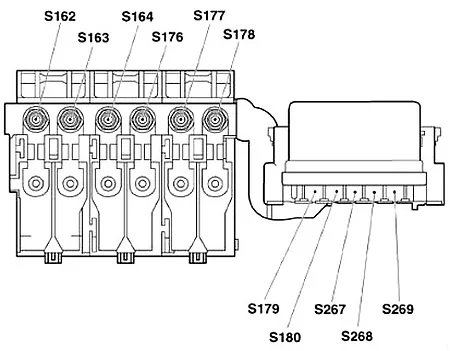

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 175 | Alternator -C- |
| Regulator napięcia -C1- | ||
| 2 | 110 | Złącze okablowania zacisku 30 -TV2- |
| 3 | 40 | Jednostka sterująca wentylatora chłodnicy -J293- |
| 4 | 50 | Jednostka sterująca ABS -J104- |
| 5 | 40 | Pompa hydrauliki układu kierowniczego -V119- |
| Jednostka sterująca ABS -J104- | ||
| Jednostka sterująca wentylatora chłodnicy -J293- | ||
| Sterownik wspomagania kierownicy -J500- | ||
| 50 | Pompa hydrauliki układu kierowniczego -V119- (do grudnia 2006 r.) | |
| Jednostka sterująca wspomagania kierownicy -J500- (do grudnia 2006 r.) | ||
| 6 | 50 | Przekaźnik świec żarowych -J52- (Tylko dla pojazdów z silnikiem Diesla 1,4l) |
| 7 | 25 | Jednostka sterująca ABS -J104- |
| 8 | 30 | Wyłącznik termiczny wentylatora chłodnicy -F18- (Tylko dla pojazdów z silnikami Diesla o pojemności 1,2l i 1,4l) |
| Przekaźnik 2. prędkości wentylatora chłodnicy -J101- (Tylko dla pojazdów z silnikiem 1,4l) | ||
| Dmuchawa świeżego powietrza i przekaźnik wentylatora chłodnicy -J209- (Tylko dla pojazdów z silnikiem 1,4l) | ||
| Jednostka sterująca wentylatora chłodnicy -J293- | ||
| 9 | 5 | Jednostka sterująca wentylatora chłodnicy -J293- |
| 10 | 15 | Pokładowa jednostka sterująca zasilaniem -J519- (do grudnia 2006 r.) |
| Jednostka sterująca silnika -J623- | ||
| 11 | 5 | Jednostka sterująca układu klimatyzacji -J301- |
| Jednostka sterująca wentylatora chłodnicy -J293- |
