W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Atlas, Teramont z lat: 2018, 2019, 2020, 2021, 2022, 2023.
Volkswagen Atlas to duży SUV (sportowo-użytkowy pojazd) klasy średniej produkowany od 2017 roku. Samochód został zaprojektowany specjalnie dla rynku amerykańskiego i produkowany jest w fabryce w Chattanoodze w stanie Tennessee.
Volkswagen Atlas został zbudowany na płycie podłogowej MQB (Modularer Querbaukasten), którą wykorzystuje wiele modeli Grupy Volkswagen. Samochód oferowany jest z trzema rzędami siedzeń, co pozwala na przewiezienie do siedmiu pasażerów. W standardzie samochód wyposażony jest m.in. w system multimedialny z ekranem dotykowym, klimatyzację, system audio z 6 głośnikami, czujniki parkowania, tempomat, a także systemy bezpieczeństwa, takie jak system monitorowania martwego pola, asystent pasa ruchu, system awaryjnego hamowania, czy kontrolę trakcji.
W zależności od wersji wyposażenia Volkswagen Atlas może być napędzany przez benzynowe silniki czterocylindrowe o pojemnościach 2,0 lub 2,5 litra, lub mocniejszy silnik V6 o pojemności 3,6 litra. Moc przekazywana jest na przednie lub wszystkie koła za pomocą automatycznej skrzyni biegów.
Volkswagen Atlas zyskał uznanie dzięki swojej przestronności, wygodzie jazdy, dobrym właściwościom jezdnym i solidnej jakości wykonania. Samochód zyskał też wiele pozytywnych opinii w testach bezpieczeństwa, uzyskując m.in. najwyższą ocenę Top Safety Pick+ w testach organizacji IIHS (Insurance Institute for Highway Safety).

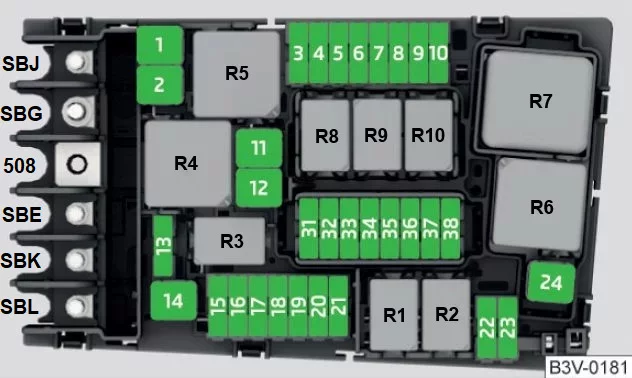

Skrzynka bezpieczników komory silnika
Główna skrzynka bezpieczników znajduje się po lewej stronie komory silnika, obok akumulatora.
Otwieranie skrzynki bezpieczników w komorze silnika:
| Numer | Ampery [A] | Opis |
|---|---|---|
| SBJ | 125A | Zasilanie bezpieczników (na panelu bezpieczników C): №4, 12, 14, 22, 38, 40, 42, 46, 51, 53. Gniazda przekaźnika;Zacisk przekaźnika zasilania 15; Wyłącznik automatyczny regulacji fotela przedniego pasażera 1;Wyłącznik przyczepy; |
| SBG | 400 A | Generator z regulatorem napięcia |
| 508 | – | Połączenie gwintowane – zacisk 30 (na skrzynce z elektroniką) / Akumulator |
| SBE | 80 A | Moduł sterujący wspomagania kierownicy |
| SBK | 80 A | Zasilanie bezpieczników (na panelu bezpieczników C): №3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SBL | 80 A | Wentylator chłodnicy |
| SB1 | 25 A / 40 A | Moduł sterujący ABS |
| SB2 | 60 A | Moduł sterujący ABS |
| SB3 | 15A | Moduł sterujący silnika |
| SB4 | 10 A | Moduł sterujący wykrywania nieszczelności zbiornika paliwa Wentylator chłodnicy (moduł sterujący wentylatora chłodnicy, wentylator chłodnicy); Czujnik temperatury oleju; Zawór odcinający płyn chłodzący; Zawór regulacji wałka rozrządu 1; Zawór cyrkulacji płynu chłodzącego; Zawór sterujący kanału kolektora dolotowego; Zawór regulacji wałka; Zawór recyrkulacji; Zawór regulacji ciśnienia oleju; Zawór sterujący dyszy chłodzenia tłoka; Zawór regulacji chłodziwa; |
| SB5 | 10 A | Przekaźnik zasilania komponentów silnika Cylindry 1-4 siłowniki krzywek wydechowych A&B |
| SB6 | 5 A / 7,5 A | Przełącznik świateł hamowania |
| SB7 | 7,5 A / 10 A / 15 A | Silnik przesłony chłodnicy; Moduł sterujący wykrywania nieszczelności zbiornika paliwa; Pompa wspomagająca nagrzewnicę; Zawór chłodziwa bloku cylindrów; Element grzejny wymuszonej wentylacji skrzyni korbowej; Pompa recyrkulacji płynu chłodzącego; Skrzynia biegów; Zawór płynu chłodzącego; Zawór odcinający płyn chłodzący; |
| SB8 | 15A | Sonda lambda 1 za katalizatorem / Podgrzewacz sondy lambda 1 za katalizatorem Sonda lambda 2 za katalizatorem / Podgrzewacz sondy lambda 2 za katalizatorem Sonda lambda 1 Przed katalizatorem / Podgrzewacz sondy lambda |
| SB9 | 10 A / 20 A | Cewka zapłonowa 1-6 ze stopniem wyjściowym mocy; Pompa wspomagająca nagrzewnicę; Zawór regulatora oczyszczania pochłaniacza pochłaniacza par paliwa EVAP 1; Zawór regulacji wałka rozrządu 1; Zawór regulacji wałka rozrządu zaworów wylotowych 1; |
| SB10 | 20 A | Moduł sterujący pompą paliwa |
| SB11 | – | Nieużywany |
| SB12 | – | Nieużywany |
| SB13 | 30 A | Moduł sterujący skrzynią biegów |
| SB14 | 40 A / 60 A | Przekaźnik odmgławiacza przedniej szyby |
| SB15 | 15A | Przekaźnik klaksonu |
| SB16 | 20 A | Przekaźnik zasilania podzespołów silnika Cewka zapłonowa 1-4 ze stopniem wyjściowym mocy |
| SB17 | 7,5 A | Moduł sterujący ABS;
Moduł sterujący silnika; Przekaźnik zasilania modułu sterującego silnika Motronic; |
| SB18 | 5 A / 7,5 A | Moduł kontrolny monitorowania akumulatora Magistrala danych na pokładzie interfejsu diagnostycznego |
| SB19 | 30 A | Przekaźnik silnika wycieraczek 1;
Przekaźnik silnika wycieraczek 2; |
| SB20 | 7,5 A / 10 A | Moduł sterujący otwierania drzwi garażowych |
| SB21 | 15A | Nie używany / Moduł sterujący skrzynią biegów |
| SB22 | 5 A / 7,5 A | Moduł sterujący silnika |
| SB23 | 30 A | Rozrusznik |
| SB24 | – | Nieużywany |
| SB25 | – | Nieużywany |
| SB26 | – | Nieużywany |
| SB27 | – | Nieużywany |
| SB28 | – | Nieużywany |
| SB29 | – | Nieużywany |
| SB30 | – | Nieużywany |
| SB31 | – | Nieużywany |
| SB32 | – | Nieużywany |
| SB33 | – | Nieużywany |
| SB34 | – | Nieużywany |
| SB35 | – | Nieużywany |
| SB36 | – | Nieużywany |
| SB37 | 20 A | Moduł sterujący nagrzewnicą pomocniczą |
| SB38 | – | Nieużywany |

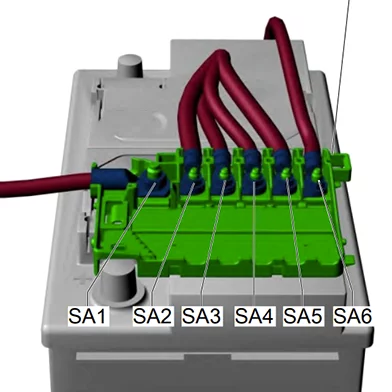

Bezpieczniki dużej mocy (panel bezpieczników A -SA-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 400 A | Generator z regulatorem napięcia |
| SA2 | – | – |
| SA3 | 100 A | Wentylator chłodnicy |
| SA4 | 80 A | Zasilanie bezpieczników (na tablicy bezpieczników C): nr 3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SA5 | 125A | Bezpieczniki Zasilanie (na tablicy bezpieczników C): №4, 12, 14, 22, 38, 40, 42, 46, 51, 53. Gniazda przekaźnikoweZacisk przekaźnika zasilania 15 Wyłącznik automatyczny regulacji siedzenia pasażera z przodu 1Wyłącznik automatyczny przyczepy |
| SA6 | 80 A | Moduł sterujący wspomagania kierownicy |

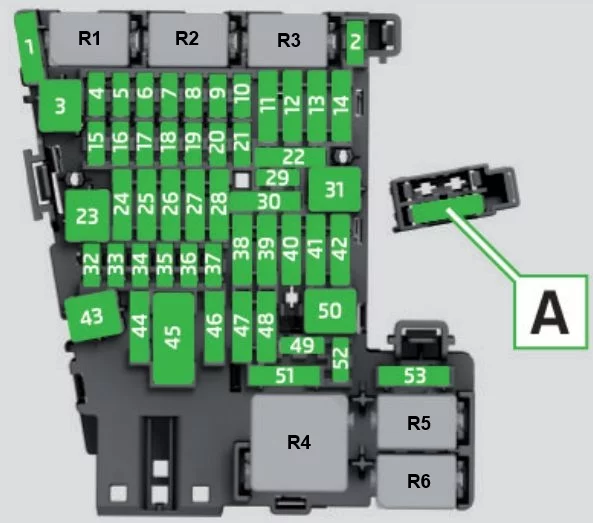

Skrzynka bezpieczników w przedziale pasażerskim (panel bezpieczników C -SC-)
Bezpieczniki znajdują się za schowkiem po stronie kierowcy.
Dostęp do bezpieczników w tablicy rozdzielczej:
| Numer | Ampery [A] | Opis |
|---|---|---|
| SC1 | – | Nieużywany |
| SC2 | 10 A | Moduł sterujący elektroniki kolumny kierownicy |
| SC3 | 30 A | Moduł sterujący dmuchawy świeżego powietrza z tyłu |
| SC4 | 7,5 A | Moduł sterujący układem elektrycznym pojazdu |
| SC5 | 7,5 A | Magistrala danych na pokładzie interfejs diagnostyczny Przekaźnik systemu zdalnego uruchamiania |
| SC6 | 7,5 A | Mechanizm wybieraka biegów; Wyłącznik zapłonu; Elektromagnes blokady kluczyka; |
| SC7 | 10 A | Elementy sterujące nagrzewnicą i układem klimatyzacji;
Tylny wyświetlacz układu klimatyzacji; Przekaźnik sprzęgła układu klimatyzacji; Moduł sterujący monitorowania ciśnienia w oponach; |
| SC8 | 7,5 A | Złącze diagnostyczne; Przycisk elektromechanicznego hamulca postojowego; Panel sterujący wyboru profilu jazdy; Moduł sterujący światła zakrętowego i zasięgu reflektorów; |
| SC9 | 7,5 A | Moduł sterujący elektroniki kolumny kierownicy Przełącznik zapłonu/rozrusznika |
| SC10 | 7,5 A | Panel kontrolny przedniego wyświetlacza informacyjnego |
| SC11 | 40 A | Moduł sterujący układem elektrycznym pojazdu |
| SC12 | 20 A | Moduł sterujący elektroniki informacyjnej 1 |
| SC13 | – | Nieużywany |
| SC14 | 40 A | Moduł sterujący dmuchawy świeżego powietrza |
| SC15 | 10 A | Elektroniczny moduł sterujący blokadą kolumny kierownicy |
| SC16 | 7,5 A | Dystrybutor USB Złącze USB 1 |
| SC17 | 7,5 A | Zestaw wskaźników Moduł sterujący modułu połączeń alarmowych i jednostki komunikacyjnej |
| SC18 | 7,5 A | Mechanizm selektora Moduł sterujący kamery peryferyjnej Uchwyt pokrywy tylnej |
| SC19 | 7,5 A | Dostęp/uruchom interfejs systemu |
| SC20 | – | Nieużywany |
| SC21 | 15A | Moduł sterujący napędu na wszystkie koła |
| SC22 | 15A | Moduł sterujący rozpoznawania holowania |
| SC23 | 30 A | Moduł sterujący elektrycznego szyberdachu |
| SC24 | 40 A | Moduł sterujący układem elektrycznym pojazdu |
| SC25 | 30 A | Moduł sterujący drzwi kierowcy;
Silnik regulatora tylnej szyby po stronie kierowcy; |
| SC26 | 30 A | Moduł sterujący układem elektrycznym pojazdu |
| SC27 | 30 A | Moduł sterujący układem elektrycznym pojazdu |
| SC28 | 25 A | Moduł sterujący rozpoznawania holowania |
| SC29 | 5A | Czujnik ciśnienia w obiegu chłodniczym |
| SC30 | 10 A | Przekaźnik systemu zdalnego uruchamiania |
| SC31 | 30 A | Moduł sterujący tylnej klapy |
| SC32 | 10 A | Moduł sterujący wykrywania martwego pola;
Moduł sterujący wykrywania martwego pola 2; Moduł sterujący wspomagania parkowania; |
| SC33 | 7,5 A | Moduł sterujący poduszki powietrznej Czujnik wykrywania obecności pasażera na przednim siedzeniu Moduł sterujący systemu wykrywania obecności pasażera |
| SC34 | 7,5 A | Czujnik ciśnienia w obwodzie czynnika chłodniczego Moduł przełącznika w tablicy rozdzielczej, środkowy / Przednia poduszka powietrzna pasażera – wyłączona – lampka kontrolna Wewnętrzne lusterko wsteczne Obrotowy włącznik świateł Gniazda przekaźnika |
| SC35 | 7,5 A / 10 A | Połączenie diagnostyczne |
| SC36 | 7,5 A / 10 A | Prawy przedni reflektor |
| SC37 | 7,5 A / 10 A | Reflektor przedni lewy |
| SC38 | 25 A | Moduł sterujący rozpoznawania holowania |
| SC39 | 30 A | Moduł sterujący drzwi pasażera z przodu;
Silnik regulatora tylnej szyby po stronie pasażera; |
| SC40 | 20 A | Gniazdo 12 V;
Gniazdo 12 V 2; Gniazdo 12 V 3; |
| SC41 | – | Nieużywany |
| SC42 | 40 A | Moduł sterujący układem elektrycznym pojazdu |
| SC43 | 30 A / 40 A | Moduł sterujący cyfrowym systemem dźwiękowym |
| SC44 | 15A | Moduł sterujący rozpoznawania holowania |
| SC45 | 15A | Wentylator oparcia lewego przedniego siedzenia 1;
Wentylator poduszki lewego przedniego siedzenia 1; |
| SC46 | 30 A / 7,5 A | Przetwornica z gniazdem, 12V-230V |
| SC47 | 15A | Silnik wycieraczki TYLNEJ szyby |
| SC48 | – | Nieużywany |
| SC49 | 7,5 A | Przekaźnik rozrusznika 1;
Przekaźnik rozrusznika 2; |
| SC50 | 40 A | Moduł sterujący tylnej klapy |
| SC51 | 25 A | Panel kontrolny tylnego wyświetlacza układu klimatyzacji |
| SC52 | – | Nieużywany |
| SC53 | 30 A | Przekaźnik odmgławiacza tylnej szyby |

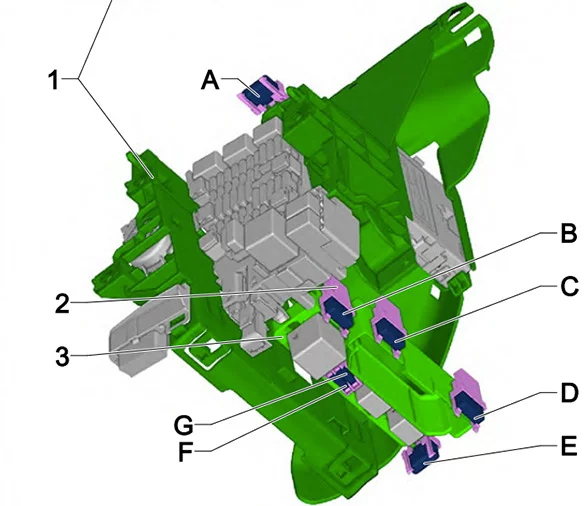

Pojedyncze bezpieczniki
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | – | Nieużywany |
| B | 15A | Panel kontrolny regulacji prawego przedniego siedzenia;
Wentylator oparcia prawego przedniego siedzenia 1; Wentylator poduszki prawego przedniego siedzenia 1; |
| C | – | Nieużywany |
| D | 7,5 A | Gniazdo ładowania USB 1 |
| E | 5A | Czujnik ciśnienia w obiegu chłodniczym |
| F | – | Nieużywany |
| G | 25 A | Elektryczny czujnik położenia hamulca przyczepy |
