W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Passata B5 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Volkswagen Passat B5 to piąta generacja popularnego modelu produkowanego przez niemiecką firmę Volkswagen AG w latach 1996-2005. Samochód ten był kontynuacją sukcesu poprzedników, Passata B3 i B4, a także stanowił krok naprzód w kwestii technologii i wyposażenia.
Passat B5 charakteryzował się nowoczesnym i dynamicznym wyglądem nadwozia, a także większymi rozmiarami w porównaniu do poprzednika. Oferowany był w dwóch wersjach nadwozia: sedan i kombi, zwane Variant. Nowością było również wprowadzenie silników benzynowych o pojemności od 1,6 do 4,0 litra oraz wysokoprężnych o pojemności od 1,9 do 2,5 litra, z mocą od 90 do 275 KM. Modele z silnikami diesla wyposażone były w zaawansowane układy wtrysku common rail, co wpłynęło na ich wydajność i oszczędność paliwa.
Passat B5 był pierwszym modelem Volkswagena, w którym zastosowano układ kierowniczy z przekładnią zębatą, co poprawiło precyzję prowadzenia samochodu. Wysoki poziom wyposażenia standardowego obejmował m.in. klimatyzację, system ABS, immobilizer, poduszki powietrzne, systemy kontroli trakcji i stabilizacji oraz radio z CD. Dostępne były również bardziej zaawansowane opcje, takie jak nawigacja satelitarna, skórzana tapicerka czy systemy asystujące kierowcę.
Passat B5 był także bardzo dobrze oceniany w testach bezpieczeństwa, uzyskując wysokie wyniki w testach zderzeniowych. W 1997 roku model ten zdobył tytuł „Samochodu Roku” w Europie, a w 2000 roku został uznany za „Najlepszy Samochód Rodzinny” przez amerykańskie czasopismo „Motor Trend”.
Podsumowując, Volkswagen Passat B5 był udaną kontynuacją modelu Passat B4, oferując jeszcze więcej innowacyjnych rozwiązań, większy komfort i bezpieczeństwo. Samochód ten był bardzo popularny w Europie i Ameryce Północnej, a jego wpływ na rozwój motoryzacji jest widoczny po dziś dzień.

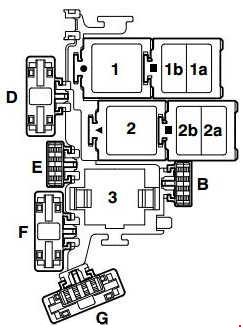

Komora silnika
Znajduje się pod osłoną ochronną, obok skrzynki sterowniczej.
Opis
Opis
| B | 10A Bezpiecznik wtryskiwaczy (S116) |
| B | 5A Bezpiecznik pompy płynu chłodzącego silnika pomocniczego |
| D | 50A Bezpiecznik pompy powietrza wtórnego (S130) |
| E | 40A Bezpiecznik zacisku cewki zapłonowej (S115) |
| F | 5A Bezpiecznik modułu sterującego silnika (ECM) (S102) |
| G | 10A Bezpiecznik do elektroniki silnika (S282) |
Przedział pasażerski

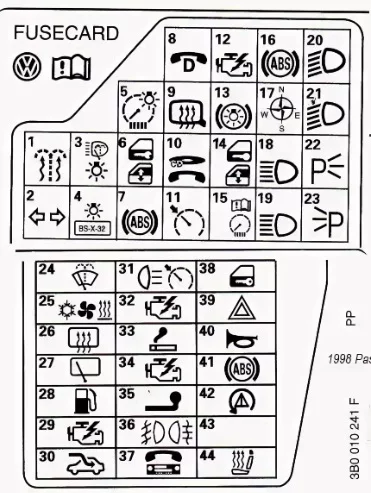

Skrzynka bezpiecznikowa
Znajduje się na końcu deski rozdzielczej po stronie kierowcy za osłoną ochronną.
Z tyłu obudowy powinien znajdować się aktualny schemat rozmieszczenia bezpieczników lub broszura z opisem.
Opis
| 1 | 5A Podgrzewane dysze spryskiwaczy |
| 2 | 10A Kierunkowskazy |
| 3 | 5A System komfortu P, tempomat, klimatyzacja, klimatyzacja, moduły sterujące ogrzewaniem foteli, lusterko światła dziennego/nocnego, moduł sterujący i wielofunkcyjna jednostka sterująca kierownicy |
| 4 | 5A oświetlenie tablicy rejestracyjnej |
| 5 | 10A Tablica przyrządów, podgrzewane siedzenia, wyświetlacz automatycznej skrzyni biegów, przełącznik lusterek, wskaźnik temperatury zewnętrznej poduszki powietrznej pompy, system nawigacji, światła postojowe |
| 6 | 5A Centralny zamek, lampki do czytania |
| 7 | 10A system ABS lub światła cofania, prędkościomierz, czujnik prędkości pojazdu |
| 8 | Telefon 5A |
| 9 | 10A Podgrzewane lusterka i zamki do drzwi |
| 10 | 5A Regulacja zasięgu reflektorów, CD – zmieniarka |
| 11 | 5A Tempomat [automatyczna skrzynia biegów], zestaw wskaźników |
| 12 | 10A Wbudowana diagnostyka |
| 13 | 10A Światła stopu |
| 14 | 10A Oświetlenie wnętrza, lampki do czytania, system antykradzieżowy, lusterko w wizjerze pasażera |
| 15 | 10A Tablica przyrządów, automatyczna skrzynia biegów, klimatyzacja, system nawigacji |
| 16 | Układ ABS 5A |
| 17 | 10A Podgrzewane zamki do drzwi |
| 18 | 10A Prawe światło drogowe |
| 19 | 10A Lewe światło drogowe |
| 20 | 15A Prawe światło mijania, korektor reflektorów |
| 21 | 15A Lewe światło mijania, korektor reflektorów |
| 22 | 5A Światła po prawej stronie |
| 23 | 5A Światła po lewej stronie |
| 24 | 25A Wycieraczki przedniej szyby, pompa spryskiwacza. Przekaźnik wyłącznika wycieraczek |
| 25 | 30A Wentylator nagrzewnicy, klimatyzator |
| 26 | 30A Podgrzewana szyba tylna, podgrzewane lusterka, recyrkulacja powietrza |
| 27 | 15A Tylna wycieraczka |
| 28 | 15A pompa paliwa |
| 29 | 15A Zarządzanie silnikiem |
| 30 | 20A Elektryczny szyberdach |
| 31 | 20/15А Światła cofania, tempomat, automatyczna skrzynia biegów, gniazdo diagnostyczne |
| 32 | 20A Zarządzanie silnikiem |
| 33 | 15A Bezpiecznik zapalniczki |
| 34 | 15A Zarządzanie silnikiem (zapłon/wtrysk) |
| 35 | 30A Gniazdo przyczepy |
| 36 | 15A Światła przeciwmgielne |
| 37 | 15A Telefon, radio |
| 38 | 15A Regulacja lusterek. Zdalne odblokowanie klapki wlewu paliwa. Podnośniki szyb. Centralny zamek. |
| 39 | 15A Oświetlenie awaryjne (grupa awaryjna) |
| 40 | Sygnał 25A |
| 41 | Układ ABS 25A (hydromodulator/pompa) lub dodatkowa zapalniczka |
| 42 | 40A pomocniczy wentylator powietrza 25A Radio |
| 43 | 5A S-pin 10A Sterowanie silnikiem |
| 44 | 30/15A Podgrzewane siedzenia |

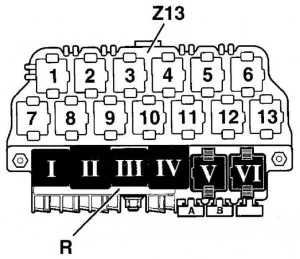

Główna skrzynka przekaźnikowa
Znajduje się pod deską rozdzielczą po stronie kierowcy, niedaleko drążka kierowniczego.
Dekodowanie R
|
I
|
Przekaźnik klaksonowy |
|
II
|
Styk przekaźnika pośredniego X |
|
III
|
Przekaźnik wycieraczek |
|
IV
|
Przekaźnik pompy paliwa Przekaźnik świec żarowych |
|
V
|
Wolny |
|
VI
|
Wolny |
|
A
|
Bezpiecznik |
|
B
|
Bezpiecznik |
Dekodowanie Z
|
1
|
Przekaźnik wentylatora chłodnicy (klimatyzacja) |
|
2
|
Przekaźnik sprzęgła |
|
3
|
Przekaźnik sprzęgła magnetycznego (klimatyzacja) |
|
4
|
Przekaźnik klimatyzatora |
|
5
|
Przekaźnik pompy paliwa do silników Diesla |
|
6
|
Przekaźnik oświetlenia zewnętrznego Wyposażenie taksówki |
|
7
|
Przekaźnik reflektorów |
|
8
|
Przekaźnik świecy żarowej |
|
9
|
Wolny |
|
10
|
Przekaźnik świateł przeciwmgielnych |
|
11
|
Przekaźnik komunikacyjny |
|
12
|
Przekaźnik rozrusznika |
|
13
|
Przekaźnik blokady rozrusznika |
Dodatkowa skrzynka przekaźnikowa
Instalowany w samochodach o podwyższonym poziomie wyposażenia elektrycznego i nazywany ośmiopinowym. Znajduje się za główną skrzynką przekaźnikową.
Opis
|
1
|
Wolny |
|
2
|
Przekaźnik ABS/EDS/ESC |
|
3
|
Przekaźnik ABS/EDS/ESC |
|
4
|
Przekaźnik wentylatora 80 W Przekaźnik wentylatora 300 W, 1 stopień |
|
5
|
Przekaźnik wentylatora dla maksymalnej prędkości |
|
6
|
Przekaźnik wentylatora 300 W, stopień 2 |
|
A
|
Bezpiecznik wentylatora, 5A |
|
B
|
Bezpiecznik wentylatora, 30A |
|
C
|
Bezpiecznik pompy hydraulicznej, 50A |
