Toyota Land Cruiser 100, oznaczany także jako J100, to luksusowy i wszechstronny pojazd terenowy produkowany przez japońskiego producenta samochodów Toyota. Model ten był częścią serii Land Cruiser, która zdobyła opinię niezawodności, trwałości i doskonałych zdolności terenowych. Oto kilka kluczowych informacji o modelu Toyota Land Cruiser 100 (J100):

Wprowadzenie na Rynek: Toyota Land Cruiser 100 został wprowadzony na rynek w 1998 roku i produkowany był do 2007 roku. Był następcą modelu Land Cruiser 80 (J80) i kontynuował tradycję jako luksusowy pojazd terenowy.

Zdolności Terenowe: Land Cruiser 100 był wyposażony w zaawansowane technologie terenowe, w tym systemy napędu na cztery koła i różne tryby jazdy terenowej. Mimo że miał bardziej luksusowy charakter, wciąż utrzymywał zdolności do radzenia sobie w trudnym terenie.

Design i Komfort: J100 prezentował bardziej nowoczesny i elegancki design w porównaniu do poprzednika. Wnętrze było starannie wykonane z wysokiej jakości materiałów, a opcje wyposażenia oferowały komfort i luksus dla pasażerów.

Silniki i Wydajność: Toyota Land Cruiser 100 była dostępna z różnymi silnikami, w tym benzynowymi i wysokoprężnymi. Te silniki zapewniały mocne osiągi zarówno na drodze, jak i w trudnym terenie.

Bezpieczeństwo i Technologia: J100 wprowadził nowoczesne technologie bezpieczeństwa, w tym systemy kontroli stabilności, poduszkami powietrznymi oraz zaawansowane systemy hamowania. Opcje wyposażenia obejmowały także nowoczesne systemy multimedialne i nawigację.

Wersje Nadwoziowe i Kabiny: Model J100 oferował różne wersje nadwoziowe, w tym wagon, SUV i limuzynę. Wnętrze było dostępne w różnych konfiguracjach kabin, aby spełnić różnorodne potrzeby pasażerów.

Toyota Land Cruiser 100 (J100) pozostaje luksusowym pojazdem terenowym, cenionym za połączenie luksusu i trwałości. To popularny wybór dla tych, którzy poszukują wyrafinowanego pojazdu terenowego z bogatym wyposażeniem i zdolnościami do jazdy w różnych warunkach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Toyota 4Runner (N180) (1999-2000) - schematy bezpieczników i przekaźników



Przedział pasażerski

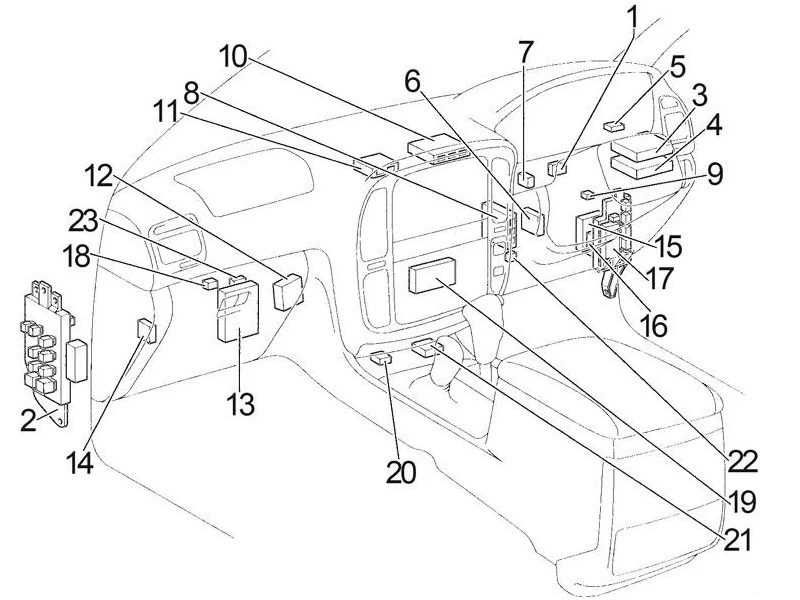

Kierownica z lewej strony

Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników

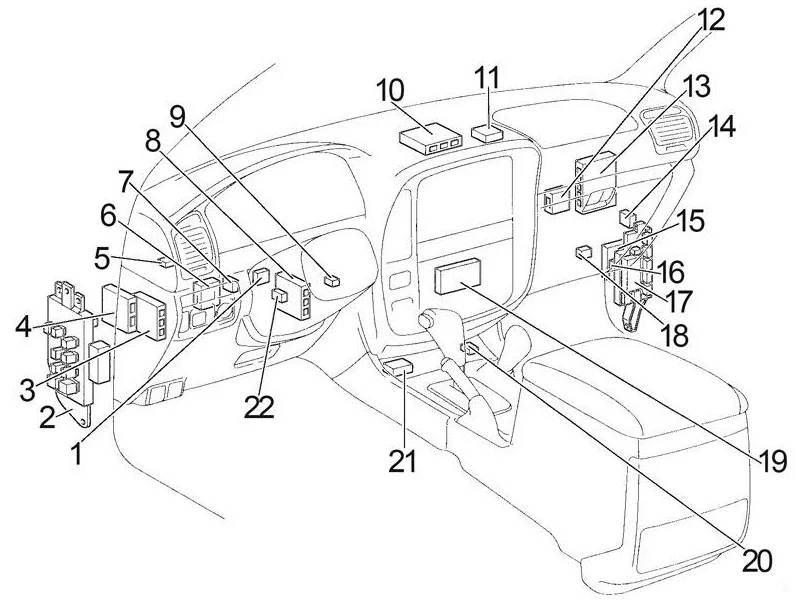

Kierownica z prawej strony

Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników

Opis

  1. ’98-’03: Migacz kierunkowskazów
  2. ’98-’03: Skrzynka bezpieczników
    ’03-’07: Skrzynka bezpieczników / ECU korpusu
  3. ’98-’03: ABS ECU
  4. ECU przechyłu i teleskopu
  5. Komputer z kluczem transpondera
  6. ’98-’03: Bezprzewodowy ECU zamka drzwi
  7. ’98-’03: ECT ECU
  8. ’98-’03: ECU kontroli zawieszenia
  9. Wzmacniacz klucza transpondera
  10. ’98-’03: Instrument ECU
  11. ECU odstraszania kradzieży
  12. Automatyczny przekaźnik antenowy
  13. Silnik i ECT ECU
  14. Przekaźnik kontroli centralnej blokady mechanizmu różnicowego
  15. 98-’03: ECU sterowania zamkiem przednim / tylnym
    lub ECU sterowania zamkiem tylnym
  16. ’98-’03: ECU tempomatu
  17. 98-’03: Blok przyłączeniowy (przekaźnik MTR)
    ’03-’07: Skrzynka bezpieczników
  18. ’98-’03: lepki wzmacniacz grzewczy
  19. ’98-’03: Centrum ECU
  20. ’98-’03: Czujnik opóźnienia ABS
  21. Zespół czujnika środkowej poduszki powietrznej
  22. ’98-’03: Główny przekaźnik AHC
  23. ’98-’03: RHD: Timer nagrzewania wstępnego
  24. 03-2007: Sterowanie klimatyzacją (z systemem nawigacji)
  25. ’03-’07: Blok przyłączeniowy
  26. ’03-’07: Blok przyłączeniowy
  27. ’03-’07: Blok przyłączeniowy
  28. ’03-’07: Blok przyłączeniowy
  29. ’03-’07: Bramka ECU
  30. ’03-’07: ECU sterowania blokadą zmiany biegów
  31. 03-2007: Sterowanie klimatyzacją (bez systemu nawigacji)
  32. ’03-’07: ABS & BA & TRAC & VSC ECU

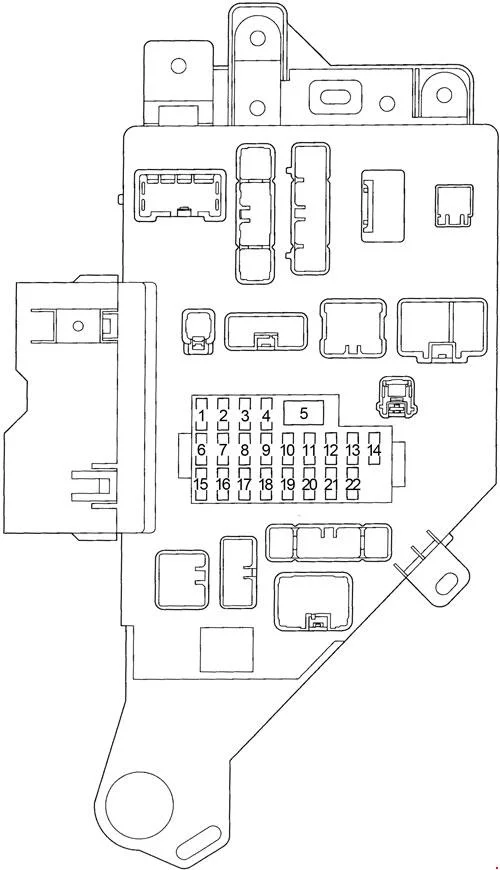

Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników



Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Elektryczne lusterko wsteczne
2 15 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa.
3 15 Zapalniczka;

Samochodowy system audio;

Antena zasilająca.
4 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

Układ przeciwblokujący;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Lampka ostrzegawcza wyładowania.
Reklama
5 40 System sterowania blokadą drzwi;

Elektryczne szyby;

Elektryczny szyberdach;

Fotel elektryczny;

Wspomaganie pochylania i teleskopowy układ kierowniczy.
6 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste.
7 20 Zawieszenie z aktywną kontrolą wysokości (AHC)
8 20 Tylny system blokady mechanizmu różnicowego
9 15 Wskaźniki i liczniki;

Wskaźniki przypomnienia serwisowego i brzęczyk ostrzegawczy (z wyjątkiem świateł ostrzegawczych rozładunku, otwartych drzwi i poduszek powietrznych SRS);

Światła cofania;

System klimatyzacji;

Elektronicznie sterowana automatyczna skrzynia biegów;

Bezprzewodowy system zdalnego sterowania;

System świateł do jazdy dziennej.
10 20 1998-2000: Wycieraczki i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby
10 25 2001-2002: Wycieraczki i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby
11 7,5 Układ biegu jałowego silnika
12 15 Przednie światła przeciwmgielne
13 15 Światła stopu;

Wysoko zamontowane światło stopu.
14 30 System klimatyzacji
15 20 Odmgławiacz tylnej szyby
16 15 Układ wspomagania przechyłu i teleskopowy układ kierowniczy;

System świateł do jazdy dziennej;

System antykradzieżowy.
17 15 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Oświetlenie tablicy przyrządów.
18 15 Zawieszenie z aktywną kontrolą wysokości (AHC)
19 10 System diagnostyki pokładowej
20 10 System klimatyzacji
21 15 Układ przeciwblokujący;

System blokady zmiany biegów;

Elektryczne fotele;

Antena mocy;

Wspomaganie pochylania i teleskopowy układ kierowniczy.
22 15 Gniazdka elektryczne
Reklama

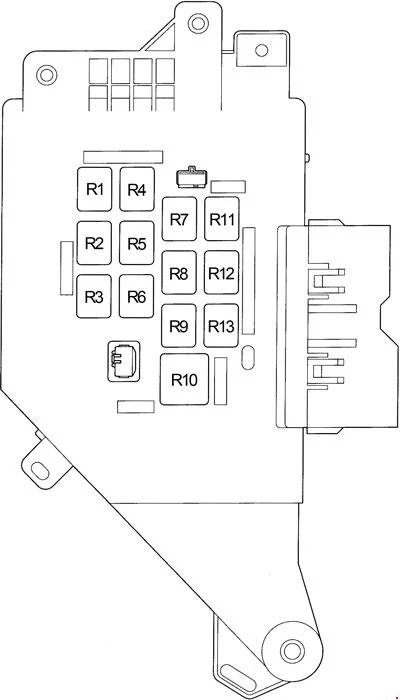

Przekaźniki
R1 Otwarcie obwodu (pompa paliwa (C/OPN))
R2 Pompa paliwa (FUEL/PMP)
R3 (D/L (L))
R4 (SPIL/VLV)
R5 Rozrusznik (ST/CIĘTY)
R6 (D/L (U))
R7 Przednie światło przeciwmgielne (FR FOG)
R8 –
R9 Odmgławiacz tylnej szyby (DEFOG)
R10 Elektryczne szyby;

Elektryczny szyberdach
R11 Tylna nagrzewnica (RR HTR)
R12 Oświetlenie wewnętrzne (DOME)
R13 Światła tylne (TAIL)

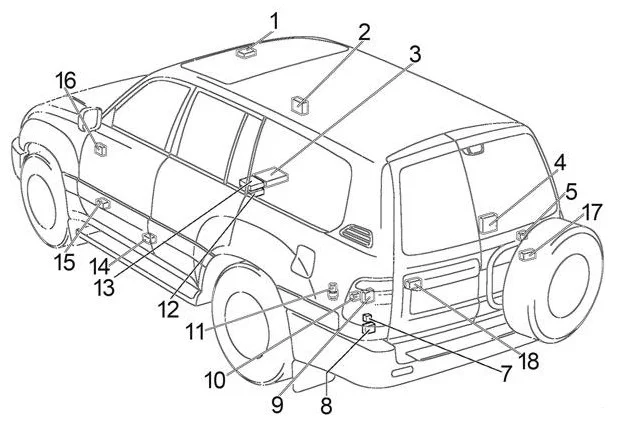

Dodatkowe elementy

Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników

Opis

  1. ECU kontroli dachu księżycowego
  2. RHD:  lusterko zdalnego sterowania ECU
  3. Wzmacniacz komponentowy stereo
  4. Wzmacniacz klimatyzacji
  5. Przekaźnik tylnej chłodnicy
  6. Typ klapy tylnej:  przekaźnik tylnej wycieraczki
  7. Przekaźnik zaczepu holowniczego
  8. Przekaźnik konwertera holowania
  9. ECU sterowania pompą paliwa
  10. Przekaźnik wyboru pompy paliwa
  11. Dodatkowa pompa paliwowa wymuszająca przekaźnik jazdy
  12. ’03-’07: ECU kamery telewizyjnej
  13. ’03-’07: Nawigacja ECU
  14. Przekaźnik tylnej grzałki
  15. Zespół zaworu sterującego
  16. LHD:  ECU lusterka zdalnego sterowania
  17. Typ huśtawki:  tylny przekaźnik wycieraczki prawej
  18. Typ huśtawki:  przekaźnik tylnej wycieraczki lewej

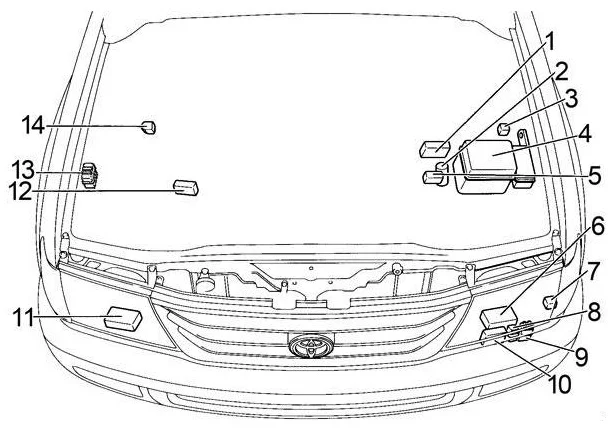

Komora silnika

Lokalizacja

Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników

Opis

  1. Sterownik wtryskiwacza (EDU)
  2. Główny przekaźnik wciągarki
  3. Przekaźnik świecy żarowej
  4. Skrzynka bezpiecznikowa
  5. Topliwy blok łącza
  6. Sterowanie reflektorami lewymi
  7. Lepki przekaźnik podgrzewacza
  8. Przekaźnik odcięcia temperatury wody
  9. Przekaźnik wentylatora skraplacza klimatyzacji
  10. Przekaźnik sterujący czyszczenia reflektorów
  11. ECU sterowania reflektorami prawymi
  12. Topliwy blok łącza (zimny obszar)
  13. Przekaźnik świateł do jazdy dziennej nr 3
  14. Przekaźnik nagrzewnicy wlotowej

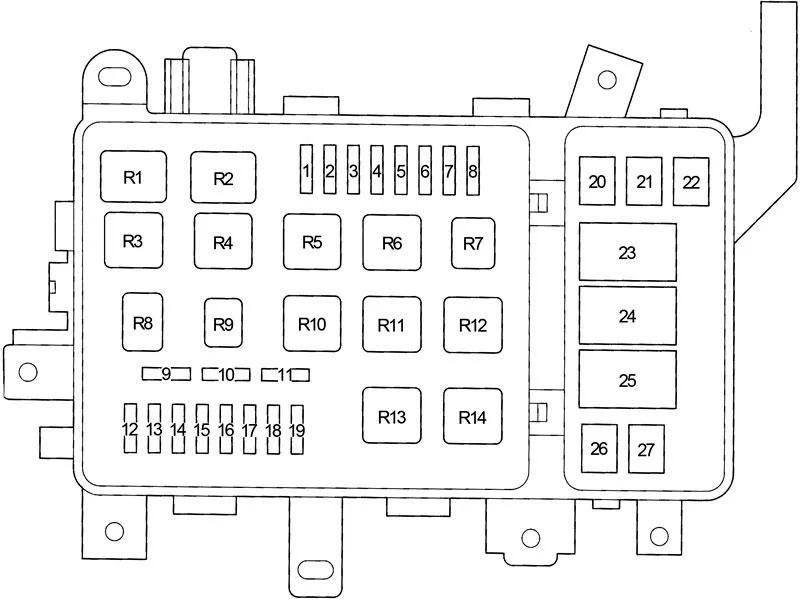

Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Reklama
1 20 Układ rozruchowy;

Kierunkowskazy;

Migacze awaryjne;

Wszystkie elementy w bezpiecznikach „CIGAR”, „ECU-IG” „MIRR”, „SRS”.
2 20 System klimatyzacji
3 10 Grzałka PTC
4 15 Podgrzewacze siedzeń
5 20 Podgrzewacz paliwa
6 15 Podgrzewacz zewnętrznego lusterka wstecznego
7 20 Środek do czyszczenia reflektorów
8 20 Elektryczny wentylator chłodzący
9 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

Układ kontroli emisji;

Pompa paliwa.
9 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10 10 Klakson
11 15 Elektroniczny system sterowania przepustnicą
12 20 Samochodowy system audio
13 15 Światła awaryjne;

Kierunkowskazy.
14 30 Układ rozruchowy;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

Wszystkie elementy w bezpieczniku „IGN”.
15 20 System sterowania blokadą drzwi elektrycznych;

Elektryczne szyby;

Wycieraczka i spryskiwacz tylnej szyby;

Podświetlany system wejściowy;

Bezprzewodowy system zdalnego sterowania;

Elektryczne lusterko wsteczne;

Wskaźniki i liczniki;

System klimatyzacji;

Automatyczny system sterowania oświetleniem;

System odstraszający przed kradzieżą.
16 20 Reflektor lewy (światło drogowe)
17 20 Reflektor prawy (światło drogowe)
18 10 Reflektor lewy (światła mijania);

Przednie światła przeciwmgielne.
19 10 Reflektor prawy (światła mijania)
20 40 1998-1999: Układ przeciwblokujący
20 50 2000-2003: Układ przeciwblokujący
Reklama
21 50 Zawieszenie z aktywną kontrolą wysokości (AHC)
22 50 Bezpiecznik „PRW OUTLET”
23 80 Układ ładowania;

Wszystkie elementy w „AM1 NR 2”, „WSKAŹNIK”, „WYCIERACZKA”.
24 60 System klimatyzacji
25 80 Układ żarzenia silnika
26 40 System zapobiegania blokady kół
27 30 System startowy
Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji (MG CLT)
R2 Odmgławiacz zewnętrznego lusterka wstecznego (MIR HTR)
R3 Akcesoria (ACC)
R4 Zawieszenie z aktywną kontrolą wysokości (AHC)
R5 Zapłon (IG1 NO.1)
R6 Zapłon (IG1 NO.2)
R7 Układ przeciwblokujący (ABS SOL)
R8 Jednostka sterująca silnika (EFI) Jednostka sterująca silnika (ECD)
R9 Klakson
R10 Opornik
R11 Rozrusznik
R12 Układ przeciwblokujący (ABS MTR2)
R13 Reflektor (HEAD)
R14 Układ przeciwblokujący (ABS MTR1)

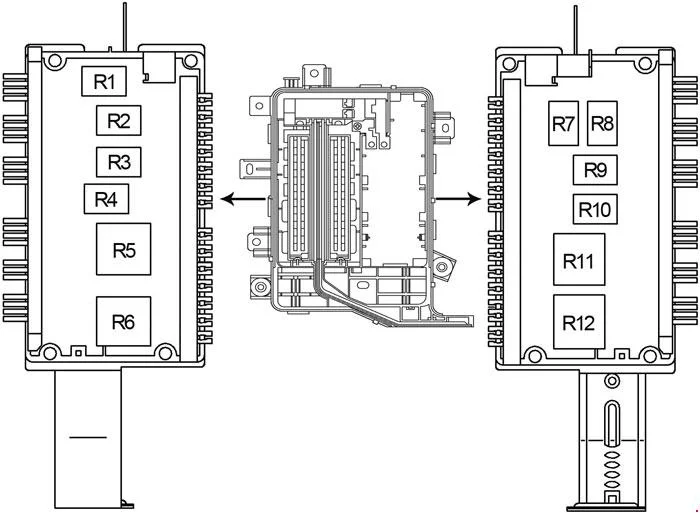

Przekaźniki

Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników

Opis

R1 System chłodzenia
R2 Sprzęgło sprężarki klimatyzacji (MG CLT)
R3 Elektryczny wentylator chłodzący (CDS FAN)
R4 Klakson
R5 Reflektor (HEAD)
R6 Światła drogowe (HEAD HI)
R7 Odmgławiacz zewnętrznego lusterka wstecznego (MIR HTR)
Reklama
R8 Tylna nagrzewnica (RR HTR)
R9 Tablica przyrządów (PANEL)
R10 Przednie światło przeciwmgielne (FR FOG)
R11 Zapłon (IG nr 1)
R12 Światła tylne (TAIL)

Topliwy blok łącza

Toyota Land Cruiser 100J100 (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 100 Wszystkie elementy w „ECU-B”, „FR MGŁA”, „ODFOG”, „AHC-B”, „OGON”, „STOP”, „KOPUŁA”, „POWER”, „OBD”, „RR AC” i „ Bezpieczniki RR HTR”
2 140 Wszystkie elementy w bezpiecznikach „J/B NO.2”, „MIR HTR”, „AM1 NO.1”, „ACC”, „CDS FAN”, „HTR” i „ABS NO.1”
3 100 Bezpieczniki „ECU-B”, „FR FOG”, „DEFOG’, „AHC-B”, „OBD”, „TAIL”, „STOP”, „DOME\TOWER”, „RR AC”, „RR HTR”
4 7,5 System ładowania
