W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty 4Runner (N210) z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Toyota 4Runner (N210) to szósta generacja popularnego samochodu terenowego produkowanego przez japońską firmę Toyota. Model N210 był produkowany w latach 2002-2009. Był to kontynuatorem długiej tradycji 4Runner jako solidnego SUV-a o zdolnościach terenowych i przestronnym wnętrzu.
Główne cechy i charakterystyki Toyota 4Runner (N210):
- Zmodernizowany design: 4Runner N210 otrzymał nowoczesniejszy design, który łączył w sobie pewne elementy charakterystyczne dla poprzednich generacji z bardziej nowoczesnymi akcentami. Cechował się on bardziej płynnymi liniami i zaokrągloną sylwetką.
- Warianty napędu: 4Runner N210 nadal oferował napęd na cztery koła i różne opcje systemów 4WD, które pozwalały dostosować zachowanie samochodu do różnych warunków terenowych.
- Silniki: W zależności od rynku, 4Runner był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami, co pozwalało na wybór w zależności od preferencji i potrzeb.
- Przestronność i wygoda: Wnętrze 4Runner N210 kontynuowało tendencję do przestronnego i funkcjonalnego projektu. Dostępne opcje składanych tylnych siedzeń i regulowanego przestrzeni bagażowej sprawiały, że samochód był elastyczny pod względem przewozu pasażerów i ładunków.
- Bezpieczeństwo: W miarę upływu lat, normy bezpieczeństwa stawały się coraz bardziej rygorystyczne, więc modele N210 oferowały dodatkowe funkcje bezpieczeństwa w porównaniu do poprzednich generacji, w tym rozbudowany system poduszek powietrznych i systemów kontroli stabilności.
- Zawieszenie i zdolności terenowe: Pomimo bardziej nowoczesnego wyglądu, 4Runner N210 zachował swoje zdolności terenowe. Zaawansowane zawieszenie i systemy kontroli trakcji pomagały mu radzić sobie w różnych warunkach terenowych.
- Technologia i wyposażenie: W miarę jak technologia rozwijała się w motoryzacji, 4Runner N210 oferował nowe opcje wyposażenia, w tym systemy multimedialne, nawigację i inne udogodnienia, które były charakterystyczne dla swojej ery.
Toyota 4Runner (N210) kontynuowała tradycję poprzednich generacji, oferując trwałość, niezawodność i zdolności terenowe. Choć jej produkcja zakończyła się w 2009 roku, pozostaje ważnym punktem w historii 4Runner jako ikonowego SUV-a, który zdobył sobie uznanie wśród miłośników zarówno terenowych przygód, jak i codziennych podróży.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

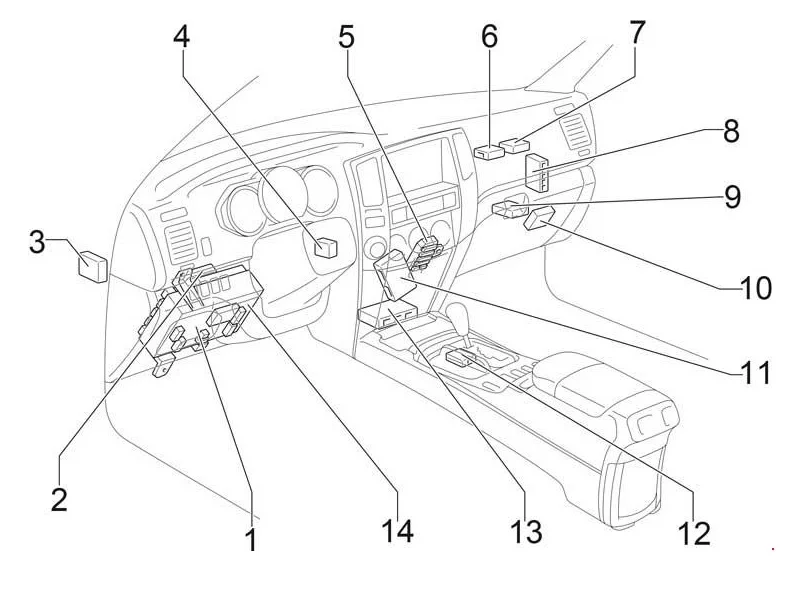

Przedział pasażerski
Lokalizacja
Opis
- Skrzynka bezpiecznikowa
- Przekaźnik kierunkowskazów/przekaźnik świateł do jazdy dziennej
- ECU zawieszenia
- Wzmacniacz klucza transpondera
- Centrum J / B
- ECU antykradzieżowe
- Komputer z kluczem transpondera
- Moduł sterujący silnika
- Sterowanie 4WD ECU
- Monitorowanie ciśnienia w oponach ECU
- Jednostka sterująca klimatyzatora
- ECU blokady zmiany biegów
- Zespół czujnika poduszki powietrznej
- ECU nadwozia

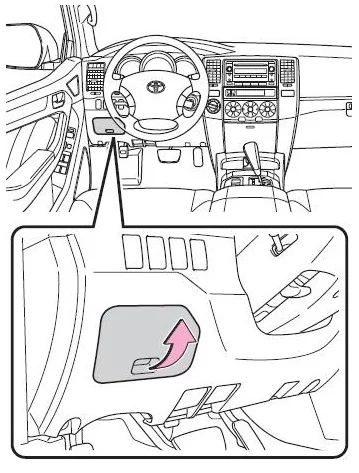

Znajduje się po lewej stronie deski rozdzielczej, za pokrywą.
Tył
| Numer | Ampery [A] | Opis |
| 1 | 10 | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu, miernik i wskaźnik, system klasyfikacji pasażerów z przodu, stop lekki |
| 2 | 10 | System poduszek powietrznych SRS |
| 3 | 7,5 | Wskaźniki i mierniki |
| 4 | 7,5 | Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa; |
| 5 | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| 6 | – | – |
| 7 | 20 | System sterowania 4WD |
| 8 | – | – |
| 9 | – | – |
| 10 | 30 | Fotel kierowcy |
| 11 | 30 | Zasilanie foteli z tyłu |
| 12 | 15 | Gniazdka elektryczne |
| 13 | – | – |
| 14 | 15 | Spryskiwacz tylnej szyby, system komunikacji multipleksowej |
| 15 | 10 | System sterowania blokadą zmiany biegów, elektryczne szyby, system przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu, elektryczny dach księżycowy, system komunikacji multipleksowej, system odstraszający przed kradzieżą, wysokość z tyłu sterowanie zawieszeniem pneumatycznym, system ostrzegania o ciśnieniu w oponach, system pamięci pozycji jazdy; |
| 16 | 15 | Układ przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu, system klimatyzacji, system ładowania, odmgławiacz tylnej szyby, światła cofania, kierunkowskazy, światła awaryjne , ogrzewanie foteli, falownik AC, sterowanie oświetleniem tablicy przyrządów, auto antyodblaskowe w lusterku wstecznym, reduktor napięcia pasów, system poduszek powietrznych SRS |
| 17 | 7,5 | Brak obwodu |
| 18 | 10 | System antykradzieżowy |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe, sterowanie oświetleniem tablicy przyrządów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie tablicy przyrządów, miernik i wskaźnik, oświetlenie schowka |
| 23 | 7,5 | Gniazda elektryczne, zewnętrzne lusterka wsteczne, system audio, system nawigacji, system sterowania blokadą zmiany biegów, oświetlenie tablicy przyrządów, system rozrywki z tyłu |
| 24 | 10 | Zapalniczka |
| 25 | 30 | Elektryczne szyby, elektryczny szyberdach |
| Przekaźnik | ||
| R1 | Klakson | |
| R2 | Tylne światła | |
| R3 | Przekaźnik energii | |
| R4 | Gniazdo akcesoriów (DC SKT) |

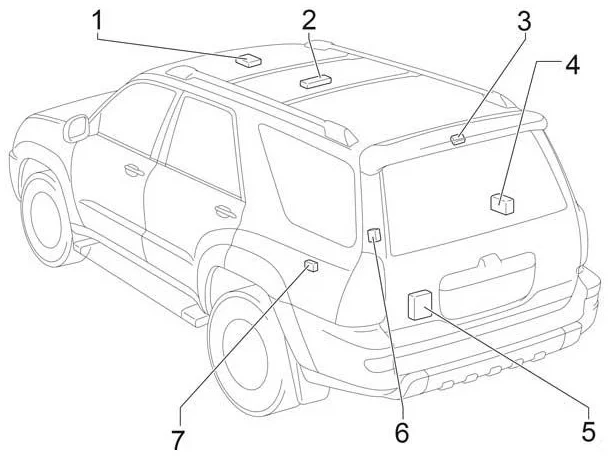

Dodatkowe elementy
Opis
- ECU kontroli dachu księżycowego
- Kontroler dźwięku tylnego siedzenia
- Odbiornik monitora ciśnienia w oponach
- Wzmacniacz komponentowy stereo
- ECU tylnych drzwi
- Odbiornik kontroli drzwi
- Przekaźnik konwertera holowania

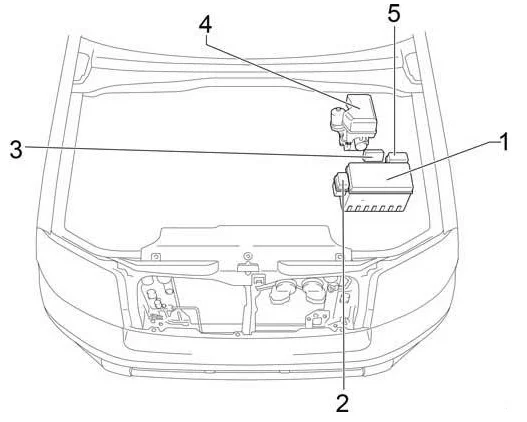

Komora silnika
Opis
- Bezpiecznik i naprawdę pudełko
- Skrzynka przekaźnikowa nr 1
- Sterownik sterowania wtryskiem powietrza
- ECU kontroli poślizgu z siłownikiem
- Skrzynka przekaźnikowa nr 2

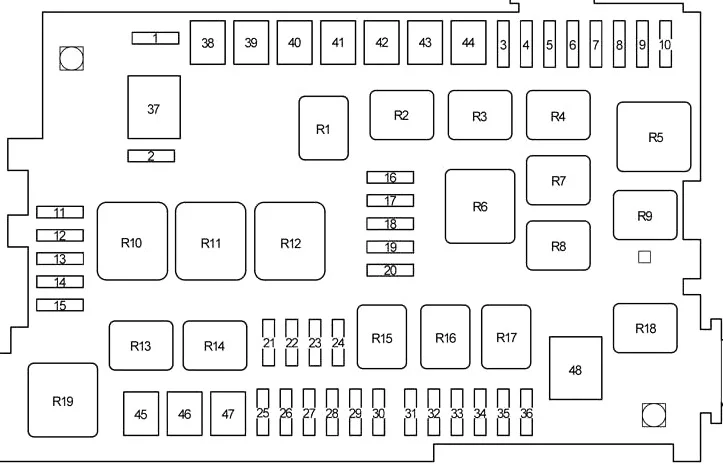

| Numer | Ampery [A] | Opis |
| 1 | 10 | Zapasowy bezpiecznik |
| 2 | 15 | Zapasowy bezpiecznik |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | 10 | Światła stopu/tylne, wysoko zamontowane światło stopu, system sterowania blokadą zmiany biegów, układ przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu, tylne zawieszenie pneumatyczne z kontrolą wysokości, wielopunktowy układ wtrysku paliwa /sekwencyjny wielopunktowy układ wtrysku paliwa, sterownik hamulca przyczepy, światła przyczepy (światła tylne) |
| 7 | 15 | Falownik AC |
| 8 | 15 | Przednie światła przeciwmgielne |
| 9 | – | – |
| 10 | 7,5 | System diagnostyki pokładowej |
| 11 | 10 | Reflektor prawy (światła mijania) |
| 12 | 10 | Reflektor lewy (światła mijania) |
| 13 | 10 | Reflektor prawy (światło drogowe) |
| 14 | 10 | Reflektor lewy (światło drogowe) |
| 15 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 16 | 7,5 | System klimatyzacji |
| 17 | 10 | Tylne zawieszenie pneumatyczne z regulacją wysokości |
| 18 | 25 | Ogrzewanie foteli |
| 19 | 30 | Odmgławiacz tylnej szyby, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 20 | 10 | Podgrzewacz zewnętrznego lusterka wstecznego |
| 21 | 10 | Oświetlenie wewnętrzne, oświetlenie osobiste, bezprzewodowy system zdalnego sterowania, oświetlenie sufitowe w drzwiach, wskaźnik i miernik, oświetlenie próżności, oświetlenie tablicy przyrządów, oświetlenie tablicy jezdnej, system komunikacji multipleksowej, system audio z tył |
| 22 | 20 | System audio, system nawigacji, tylny system rozrywki |
| 23 | 10 | Układ przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu, system klimatyzacji, system komunikacji multipleksowej, system antykradzieżowy, system pamięci pozycji jazdy, system klasyfikacji pasażerów z przodu , system nawigacyjny |
| 24 | – | – |
| 25 | – | Krótka szpilka |
| 26 | 7,5 | System ładowania |
| 27 | – | – |
| 28 | 10 | Klakson |
| 29 | 15 | Czujnik A/F |
| 30 | 15 | Kierunkowskazy, migacze awaryjne |
| 31 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 32 | 20 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 33 | – | – |
| 34 | 20 | System zamka drzwi zasilania |
| 35 | 30 | Konwerter holowniczy |
| 36 | 20 | System nagłośnieniowy |
| 37 | 140 | Różne bezpieczniki |
| 38 | 50 | 2005 – 2009 : Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa |
| 38 | 50 | 2002 – 2003 : System klimatyzacji |
| 39 | 50 | Tylne zawieszenie pneumatyczne z regulacją wysokości |
| 40 | 50 | Wszystkie elementy w bezpiecznikach „ACC”, „CIG”, „IGl”, „ECU-IG”, „FR WIP-WSH”, „RR WIP”, „RR-WSH”, „4WD” i „STA” |
| 41 | 30 | Sterownik hamulca przyczepy |
| 42 | 50 | Wszystkie elementy w bezpiecznikach „PWR OUTLET”, „DP/ SEAT ”, „PP/ SEAT ”, „POWER”, „TAIL” i „SECU/HORN” |
| 43 | 30 | Akumulator pomocniczy przyczepy |
| 44 | 40 | Światła przyczepy (światła tylne) |
| 45 | 40 | Układ przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu |
| 46 | 30 | Układ rozrusznika, „IGN”, „GAUGE”, „STA NR 2” i bezpieczniki „SRS” |
| 47 | 50 | 2002 – 2004 : Układ przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu |
| 47 | 30 | 2005 – 2009 : Układ przeciwblokujący, system kontroli trakcji (modele 2WD), aktywny system kontroli trakcji (modele 4WD), system kontroli stabilności pojazdu |
| 48 | 60 | 2004 – 2009 : Klimatyzacja |
| Przekaźnik | ||
| R1 | – | |
| R2 | Akcesoria (ACC CUT) | |
| R3 | Światła przeciwmgielne | |
| R4 | Rozrusznik (STA) | |
| R5 | Zapłon (IG) | |
| R6 | Podgrzewacz | |
| R7 | Sprzęgło sprężarki klimatyzacji (MG CLT) | |
| R8 | Falownik AC (AC115V INV) | |
| R9 | Odmgławiacz tylnej szyby (DEFOG) | |
| R10 | – | |
| R11 | – | |
| R12 | – | |
| R13 | Światła stopu (STOP LP CTRL) | |
| R14 | Przekaźnik otwarcia obwodu (C/OPN) | |
| R15 | Oświetlenie wewnętrzne, mechanizm otwierania drzwi garażowych (DOME) | |
| R16 | EFI | |
| R17 | Czujnik stosunku powietrza do paliwa | |
| R18 | Pompa paliwowa | |
| R19 | Reflektor |
Skrzynka przekaźnikowa 1
| Numer | Przekaźnik |
| R1 | Zawieszenie pneumatyczne |
| R2 | – |
Skrzynka przekaźnikowa 2
| Numer | Przekaźnik |
| R1 | Akumulator pomocniczy przyczepy |
| R2 | Światła przyczepy |
