W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Corolla i Auris (E140/E150) z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Toyota Corolla i Auris (E140/E150) to ósma generacja modelu Corolla, wprowadzona na rynek w latach 2006-2013. W niektórych regionach, takich jak Europa, model Auris zastąpił Corollę jako kompaktowy samochód rodziny Corolla. Oto kilka kluczowych informacji na temat Toyota Corolla i Auris (E140/E150):
Design i Rozmiar: Corolla i Auris (E140/E150) charakteryzują się nowoczesnym i bardziej dynamicznym designem w porównaniu do poprzednich generacji. Linie samochodu są bardziej zarysowane, a wygląd ogólny jest bardziej zgodny z współczesnymi trendami. Auris, będący odmianą Corolli dla rynku europejskiego, oferuje nieco inny wygląd i akcentuje bardziej sportową estetykę.
Silniki i Wydajność: Model E140/E150 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami. Modele te charakteryzowały się oszczędnością paliwa i dobrą wydajnością, przystosowaną do codziennej jazdy i dłuższych podróży.
Wnętrze i Wyposażenie: Wnętrze Corolli i Auris E140/E150 było ergonomiczne i zaprojektowane z myślą o komforcie podróżowania. Deska rozdzielcza była przejrzysta, a materiały wykończeniowe były solidne. Wersje wyposażeniowe oferowały różne opcje multimedialne i technologiczne, w zależności od regionu.
Auris jako Odrębny Model: Model Auris został wprowadzony na rynek europejski jako alternatywa dla tradycyjnej Corolli. Jego celem było przyciągnięcie klientów poszukujących bardziej dynamicznego i sportowego wyglądu w kompaktowym segmencie. Auris oferował różne warianty nadwozia, w tym hatchback i kombi.
Bezpieczeństwo: W tej generacji Toyota zwiększyła uwagę na poprawę standardów bezpieczeństwa. Modele E140/E150 były wyposażane w systemy hamowania awaryjnego, poduszki powietrzne, systemy kontroli trakcji i stabilizacji, co przyczyniło się do lepszej oceny bezpieczeństwa.
Popularność i Wpływ: Corolla i Auris E140/E150 kontynuowały popularność serii Corolla na całym świecie, a także wprowadziły nowy model, jakim jest Auris, aby sprostać zróżnicowanym oczekiwaniom klientów w różnych regionach.
Wersje Specjalne i Wydania: Podobnie jak w poprzednich generacjach, w trakcie produkcji modeli E140/E150 wprowadzano różne wersje specjalne i limitowane wydania, które oferowały dodatkowe udogodnienia lub stylizację.
Podsumowanie: Toyota Corolla i Auris (E140/E150) to ósma generacja modelu Corolla, wprowadzająca nowoczesny design, efektywność i komfort. Model Auris stanowił alternatywę dla rynku europejskiego, podkreślając bardziej sportowy charakter. Oba modele kontynuowały popularność serii Corolla wśród klientów na całym świecie.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

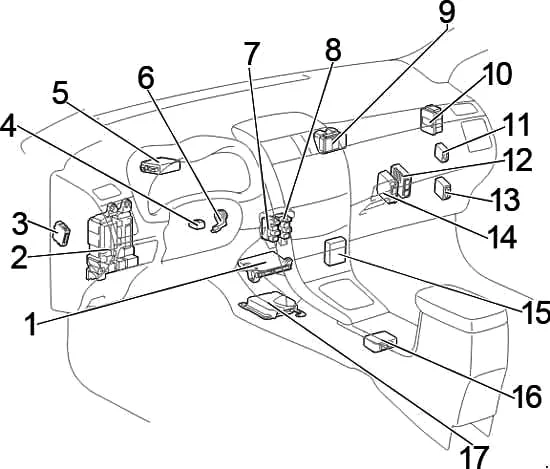

Przedział pasażerski
Opis
- Jednostka sterująca klimatyzatora
- Skrzynka bezpieczników / korpus ECM
- LHD: Jednostka sterująca zasięgiem reflektorów
- Jednostka sterująca blokady kierownicy
- Jednostka sterująca wspomagania kierownicy
- Kluczowy wzmacniacz transpondera
- Skrzynka przekaźnikowa nr 1
- Skrzynka przekaźnikowa nr 2
- Blok dystrybucyjny
- Blok dystrybucyjny
- Przekaźnik wycieraczek
- LHD : Jednostka sterująca skrzyni biegów (wielomodowa)
- Jednostka sterująca silnika i skrzyni biegów
- Jednostka sterująca systemu Start-Stop
- Jednostka sterująca interfejsu multimedialnego
- LHD: Sterownik blokady dźwigni zmiany biegów
- Jednostka sterująca poduszki powietrznej
- RHD: przekaźnik sygnału skrętu

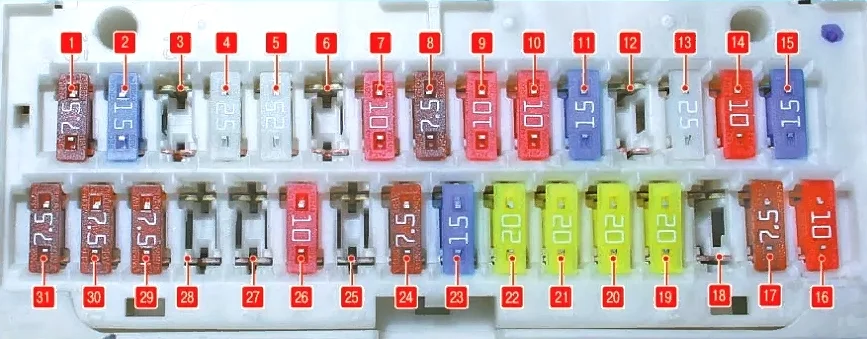

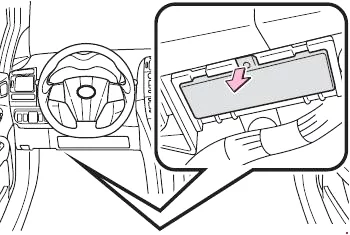

Skrzynka bezpiecznikowa
Kierownica z prawej strony
Kierownica z lewej strony
Opis
| 1 | 7,5A – Układ rozruchowy, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „CIG”, „ACC” |
| 2 | 15A – Przednie światło przeciwmgielne |
| 3 | – |
| 4 | 25A – Bezpieczniki: „CIG”, „ACC” |
| 5 | 25А– Centralny zamek |
| 6 | – |
| 7 | 10A – światła stopu, dodatkowe światło hamowania, ABS, VSC, ECM nadwozia, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, jednostka sterująca skrzynią biegów |
| 8 | 7,5A – złącze diagnostyczne |
| 9 | 10A – Lampy cofania, system ładowania, samościemniające się lusterko wewnętrzne, monitor, szyberdach, podgrzewana szyba tylna, klimatyzacja, kierunkowskazy, światła awaryjne, wskaźnik pasa bezpieczeństwa pasażera z przodu, system start-stop, wspomaganie system podczas parkowania |
| 10 | 10A – bez systemu start-stop: automatyczna regulacja zasięgu reflektorów, ECM nadwozia, elektryczne wspomaganie kierownicy, wentylator(y) chłodzenia, blokada dźwigni zmiany biegów, czujnik deszczu, ABS, VSC, system audio, nawigacja, multiport układ wtryskowy / sekwencyjny wielopunktowy układ wtrysku paliwa, środki czyszczące do reflektorów, inteligentny system wjazdu i startu |
| 11 | 15A – Podkładka do szyby |
| 12 | – |
| 13 | 25A – Wycieraczka, czujnik deszczu |
| 14 | 10A – klimatyzacja, ogrzewana szyba tylna, ogrzewanie postojowe |
| 15 | 15A – Podgrzewane siedzenia |
| 16 | 10A– Światło boczne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światło przeciwmgielne, regulacja zasięgu reflektorów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie tablicy przyrządów |
| 17 | 7,5A – Włącznik świateł, podświetlenie tablicy przyrządów, podświetlenie schowka, włączniki na kierownicy, sterownik nadwozia |
| 18 | 10A – z systemem start-stop: automatyczna regulacja zasięgu reflektorów, ECM nadwozia, elektryczne wspomaganie kierownicy, wentylator chłodzący, blokada dźwigni zmiany biegów, czujnik deszczu, ABS, VSC, system audio, nawigacja, system wielopunktowego wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, czyściki reflektorów, inteligentny system wjazdu i startu, system start-stop |
| 19 | 20A – Podnośniki do szkła |
| 20 | 20A – Podnośniki do szyb |
| 21 | 20A – Podnośniki do szyby |
| 22 | 20A – Szyberdach |
| 23 | 15А – Zapalniczka |
| 24 | 7,5 A — elektryczne lusterka, system audio, nawigacja, blokada zmiany biegów, ECM nadwozia, inteligentny system wejścia i startu, system Start/Stop |
| 25 | |
| 26 | 10A – Podgrzewane lusterka, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 27 | |
| 28 | |
| 29 | 7,5A – Tylne światło przeciwmgielne |
| 30 | 7,5 A – blokady układu kierowniczego, poduszki powietrzne, moduł sterowania skrzynią biegów, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, inteligentny system wprowadzania i uruchamiania, system Start-Stop |
| 31 | 7,5A – Zestaw wskaźników, system start-stop |

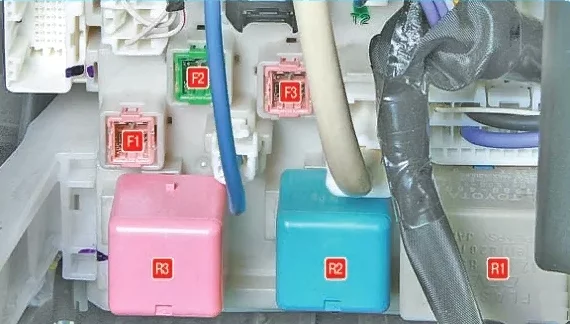

Skrzynka bezpieczników deski rozdzielczej

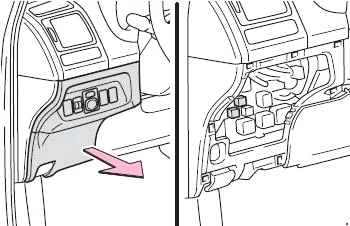

Aby uzyskać do niego dostęp, należy zdjąć osłonę panelu w modelach z kierownicą po lewej stronie.

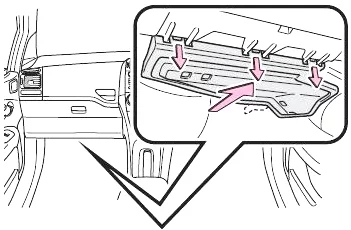

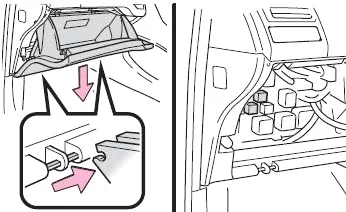

Lub schowek na rękawiczki dla modeli z kierownicą po prawej stronie.
Opis
| F1 | 30A ECU nadwozia / elektryk okienny |
| F2 | 30 / 40А Zasilanie przekaźnika kierunkowskazów / Ogrzewanie tylnej szyby, bezpiecznik: „MIR HTR” |
| F3 | 30A Podgrzewane siedzenia |
| R1 | Przekaźnik – przerywacz kierunkowskazów |
| R2 | Przekaźnik grzałki |
| R3 | Przekaźnik „IG1” – układ zapłonowy |
Skrzynka przekaźnikowa nr 1
Opis
| R1 | Rozrusznik (ST) |
| R2 | Tylne światło przeciwmgielne (RR FOG) |
| R3 | Przekaźnik pomocniczy (ACC) |
| R4 | Przekaźnik pomocniczy (ACC CUT) |
Skrzynka przekaźnikowa nr 2
Opis
| R1 | Przednie światło przeciwmgielne (FR FOG) |
| R2 | Rozrusznik (ST CUT) |
| R3 | Panel (PANEL) |
| R4 | Zapasowy |

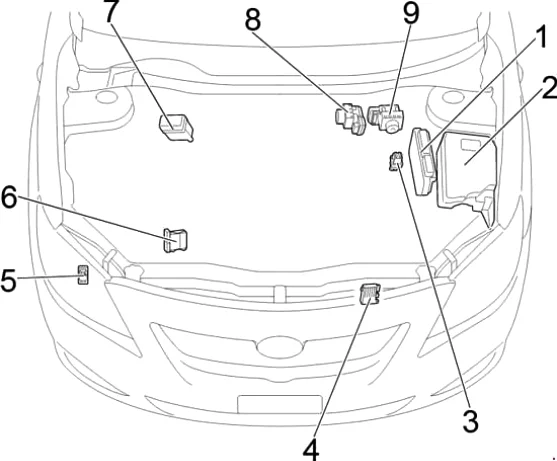

Komora silnika z elektroniką
Lokalizacja
Ogólny układ
Opis
- Jednostka sterująca silnika
- Główny bezpiecznik i skrzynka przekaźników
- Przekaźnik świecy żarowej
- Jednostka sterująca wentylatora chłodzącego
- LHD: Przekaźnik wycieraczek reflektorów
- Jednostka sterująca wtryskiwaczem (EDU)
- Skrzynka przekaźnikowa
- Benzyna: jednostka sterująca hamulca
- Olej napędowy: jednostka sterująca hamulca

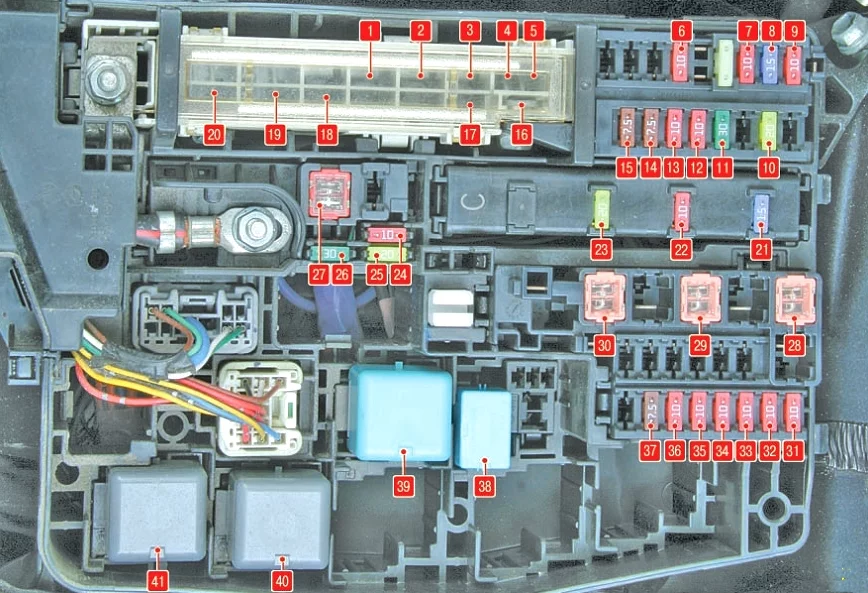

Skrzynka bezpieczników i przekaźników
Zainstalowany po lewej stronie.
Typ 1
Opis
| F1 | 30А – Spryskiwacz reflektorów |
| F2 | 45A – Wentylator chłodzący |
| F3 | 30А – ABS i VSC |
| F4 | 50А – ABS i VSC |
| F5 | 50A – Klimatyzacja |
| F6 | 10А – Zrobotyzowana skrzynia biegów, klimatyzacja, system Smart Entry |
| F7 | 10A – Oprzyrządowanie, elektryczna jednostka sterująca, VSC, centralny zamek, napęd podnośników szyb |
| F8 | 15А – System audio |
| F9 | 10A – oświetlenie wewnętrzne, oświetlenie bagażnika, system Smart Entry |
| F10 | 20А – System blokady kierownicy |
| F11 | 30A – Układ rozruchowy silnika, układ Smart Entry, układ wtryskowy |
| F12 | 10A – System sterowania przepustnicą |
| F13 | 10А – Kierunkowskazy i światła awaryjne |
| F14 | 7,5А – System ładowania akumulatora |
| F15 | 7,5А – Jednostka sterująca urządzeniami elektrycznymi |
| F 16 | 50А – Reflektory |
| F17 | 50A – Układ wtrysku paliwa |
| F18 | 80А – Układ wstępnego podgrzewania silnika (dla silników Diesla) |
| F19 | 60A – Elektryczne wspomaganie kierownicy |
| F20 | 120А – System ładowania akumulatora |
| F21 | 15A – System wtrysku paliwa, system Smart Entry |
| F22 | 10А – Sygnał dźwiękowy |
| F23 | 20A – Układ wtrysku paliwa |
| F24 | Zapasowy |
| F25 | Zapasowy |
| F26 | Zapasowy |
| F27 | 50A – Zrobotyzowana skrzynia biegów |
| F28 | 30А – Klimatyzator |
| F29 | 30А – Klimatyzator |
| F30 | 30А – Klimatyzator |
| F31 | 10А – Prawy reflektor (światło mijania) |
| F32 | 10А – Lewy reflektor (światło mijania) |
| F33 | 10А – Prawy reflektor (światło drogowe) |
| F34 | 10А – Lewy reflektor (światło drogowe) |
| F35 | 10A – Układ wtryskowy |
| F36 | 10A – Układ wtryskowy |
| F37 | 7,5A – System startowy, system Smart Entry |
| 38 | Przekaźnik wentylatora chłodzącego |
| 39 | Przekaźnik włącznika reflektorów |
| 40 | Zrobotyzowany przekaźnik skrzyni biegów |
| 41 | Przekaźnik reflektorów |

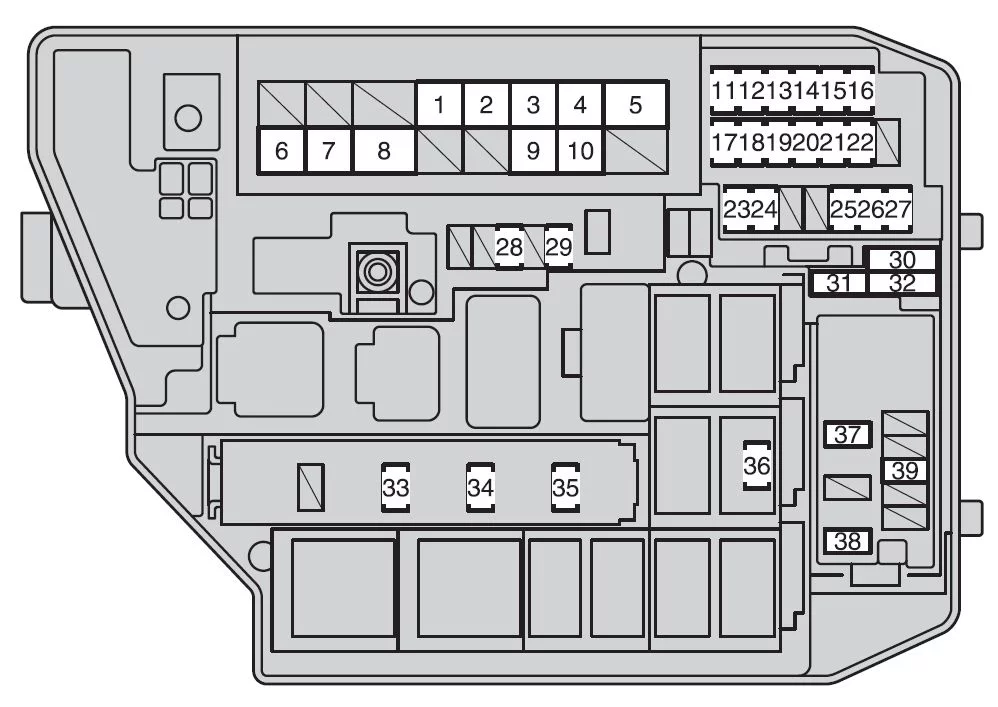

Typ 2
Opis
| 1 | 30A – Elektryczny wentylator(y) chłodzący(e) |
| 2 | 40A – Elektryczny wentylator(y) chłodzący(e) |
| 3 | 30A – Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 4 | 50A – Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 5 | 50A – Klimatyzacja |
| 6 | 120А – Układ ładowania |
| 7 | 60A EPS – Elektryczne wspomaganie kierownicy |
| 8 | 80А – Świece |
| 9 | 50А P/I – EFI MAIN, IG2 |
| 10 | 50А – Reflektory |
| 11 | 10A – System kontroli emisji |
| 12 | 10A – Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa |
| 13 | 10А – Prawy reflektor (światło drogowe) |
| 14 | 10А – Lewy reflektor (światło drogowe) |
| 15 | 10А – Prawy reflektor (światło mijania) |
| 16 | 10А – Lewy reflektor (światło mijania) |
| 17 | 10A – elektroniczny system kontroli przepustnicy |
| 18 | 10А – Kierunkowskazy, migacze awaryjne |
| 19 | 7,5А – System ładowania |
| 20 | 7,5A – Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa, układ rozruchowy |
| 21 | 30A – Układ rozruchowy |
| 22 | 20А – System blokady kierownicy |
| 23 | 7,5А – Układ rozruchowy |
| 24 | 10A – Układ klimatyzacji |
| 25 | 10A – ECU nadwozia, czujnik i mierniki |
| 26 | 15A – System audio |
| 27 | 10A – oświetlenie bagażnika, inteligentny system kluczy |
| 28 | 30A – system audio |
| 29 | 10А MAYDAY |
| 30 | 10A Zapasowy bezpiecznik |
| 31 | 30A Zapasowy bezpiecznik |
| 32 | 20A Zapasowy bezpiecznik |
| 33 | 20A – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, EFI NO. 1, EFI NR. 2 |
| 34 | 10A – Sygnał |
| 35 | 15A – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, IGN, MIERNIK |
| 36 | 7,5А – Rozrusznik |
| 37 | 30A – Grzałka PTC |
| 38 | 30A – Grzałka PTC |
| 39 | 15А – Gniazdo, zapalniczka |
Dodatkowa skrzynka przekaźnikowa
Opis
| R2 | Nagrzewnica pomocnicza (HTR SUB NO.1) |
| R3 | Nagrzewnica pomocnicza (HTR SUB NO.3) |
| R4 | Nagrzewnica pomocnicza (HTR SUB NO.2) |
