Toyota 4Runner (N180) (2001-2002) – schematy bezpieczników i przekaźników

Rocznik 2001-2002 Generacja N180
Zaktualizowano 29.08.2023
Toyota 4Runner (N180) (2001-2002) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty 4Runner (N180) z lat: 2001, 2002.

Toyota 4Runner (N180) to piąta generacja popularnego samochodu terenowego produkowanego przez japońską firmę Toyota. Model N180 był produkowany w latach 1995-2002. Był to kolejny krok w ewolucji tego legendarnego SUV-a, znany ze swojej trwałości, zdolności terenowych i wszechstronności.

Główne cechy i charakterystyki Toyota 4Runner (N180):

  1. Konstrukcja ciała na ramie: W przeciwieństwie do większości nowoczesnych SUV-ów, 4Runner N180 korzystał z konstrukcji na ramie. To sprawiało, że samochód był bardziej wytrzymały i zdolny do radzenia sobie w trudnych warunkach terenowych.
  2. Silniki: Toyota oferowała różne opcje silnikowe, w tym benzynowe i dieselowe jednostki. Silniki były dostępne w różnych pojemnościach i mocach, co pozwalało dostosować samochód do indywidualnych potrzeb.
  3. Zdolności terenowe: 4Runner N180 znany był z imponujących zdolności terenowych. Napęd na cztery koła był standardem, a opcjonalne systemy 4WD sprawiały, że samochód świetnie radził sobie na trudnych nawierzchniach i w trudnych warunkach pogodowych.
  4. Przestronność i funkcjonalność: Wnętrze 4Runner było przestronne i funkcjonalne. Samochód oferował dużo miejsca dla pasażerów oraz przestrzeń bagażową, którą można było dodatkowo zwiększyć poprzez składanie tylnych siedzeń.
  5. Bezpieczeństwo: Chociaż standardy bezpieczeństwa zmieniały się na przestrzeni lat, 4Runner N180 oferował podstawowe funkcje bezpieczeństwa, jak poduszki powietrzne dla kierowcy i pasażera.
  6. Styl i design: W porównaniu do poprzednich generacji, 4Runner N180 miał bardziej zaokrągloną i nowoczesną sylwetkę. To nadawało mu bardziej współczesny wygląd, zachowując jednocześnie pewne cechy charakterystyczne dla modelu.
  7. Trwałość: Toyota 4Runner była znana ze swojej niezawodności i trwałości. Modele z tej generacji były cenione za solidną konstrukcję i długowieczność.

Toyota 4Runner (N180) zdobył sobie lojalną grupę fanów dzięki swoim wszechstronnym zdolnościom, zarówno na drogach miejskich, jak i na bezdrożach. Choć teraz mówimy o modelu z lat 90. i początku 2000, wciąż jest pamiętany jako jeden z klasycznych i ikonicznych SUV-ów w historii motoryzacji.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

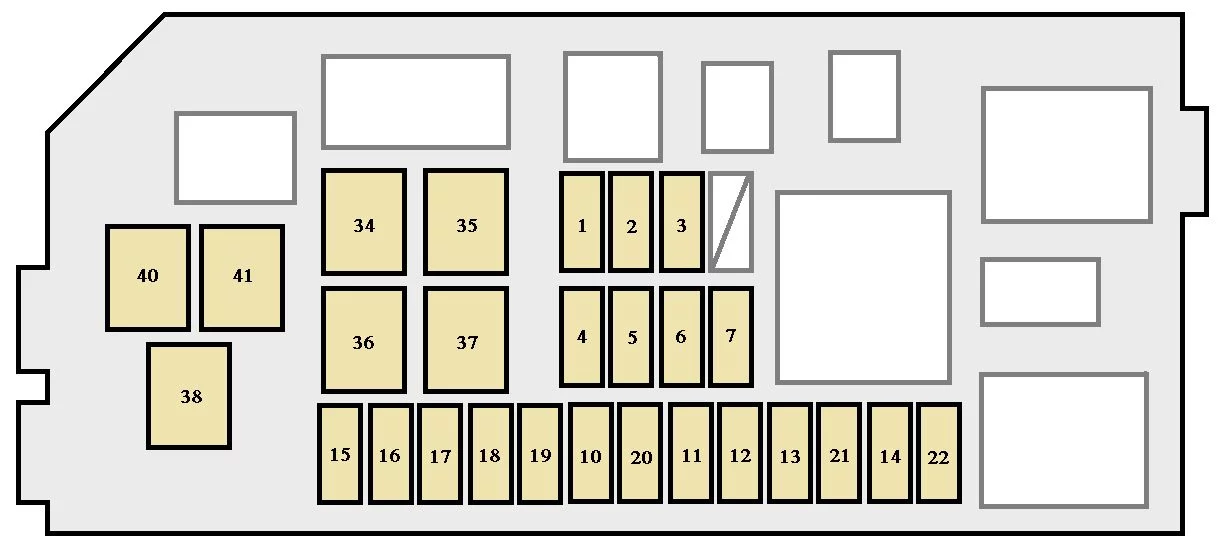

Komora silnika (bez systemu świateł do jazdy dziennej)

Toyota 4Runner (N180) (2001-2002) - schematy bezpieczników i przekaźników

Komora silnika (z systemem świateł do jazdy dziennej)

Toyota 4Runner (N180) (2001-2002) - schematy bezpieczników i przekaźników

Panel przyrządów

Toyota 4Runner (N180) (2001-2002) - schematy bezpieczników i przekaźników

Bezpiecznik (typ A)

Numer Ampery [A] Opis
1 7,5 System ładowania
2 15 Gniazdka elektryczne
3 10 Tylny układ klimatyzacji
4 15 Elektryczna szyba tylna;

Blokada tylnych drzwi;

Wycieraczka tylnej szyby;

Ostrzeżenie o otwartych drzwiach (tylne drzwi);

System sterowania zamkiem elektrycznym;

Odmgławiacz tylnej szyby;

Klaksony;

System odstraszający przed kradzieżą.
5 15 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Zegar;

Samochodowy system audio;

Wskaźniki i mierniki;

Oświetlenie wyłącznika zapłonu;

Oświetlenie lusterka kosmetycznego;

Światło do jazdy dziennej.
6 7,5 System diagnostyki pokładowej
7 20 Wieloportowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa
8 10 Reflektor prawy;

Wskaźniki i mierniki.
9 10 Reflektor lewy
10 10 Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie tablicy przyrządów.
11 10 System sterowania klimatyzacją
12 10 Ogrzewacze zewnętrznych lusterek wstecznych
13 15 Odmgławiacz tylnej szyby
14 15 Wieloportowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa
15 7,5 System świateł do jazdy dziennej
16 10 Reflektor prawy (światło drogowe);

Wskaźniki i mierniki.
17 10 Reflektor lewy (światło drogowe)
18 10 Reflektor prawy (światła mijania)
19 10 Reflektor lewy (światła mijania)
20 25 Światła przyczepy (światła cofania, tylne światła kierunkowskazów, światła stopu/tylne)
21 20 Ogrzewanie siedzenia
22 15 Przednie światła przeciwmgielne
23 10 System tempomatu;

System przeciwblokujący;

System kontroli poślizgu pojazdu;

System poduszek powietrznych SRS;

Elektronicznie sterowana automatyczna skrzynia biegów;

Antena elektryczna;

Okno elektryczne;

Elektryczny szyberdach

Elektryczne okno tylne;

Odmgławiacz tylnej szyby;

Wycieraczka tylnej szyby.
24 10 Kierunkowskazy;

Migacze awaryjne.
25 25 Wycieraczki i spryskiwacze przedniej szyby;

System sterowania blokadą drzwi;

Odmgławiacz tylnej szyby;

Klaksony;

System odstraszający przed kradzieżą.
26 20 System sterowania ADD;

System sterowania napędem na cztery koła;

Centralny system blokady mechanizmu różnicowego.
27 15 Samochodowy system audio;

Antena zasilająca;

Zegar;

Elektryczne sterowanie lusterkiem wstecznym;

Zapalniczka;

Napinacze pasów bezpieczeństwa;

Elektronicznie sterowana automatyczna skrzynia biegów;

Gniazdka elektryczne;

System przeciwkradzieżowy.
28 10 Wskaźniki i liczniki;

Odmgławiacz tylnej szyby;

System świateł do jazdy dziennej;

System klimatyzacji;

Tempomat;

Centralna blokada mechanizmu różnicowego;

Elektronicznie sterowana automatyczna skrzynia biegów;

Światła cofania.
29 10 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa;

Lampka ostrzegawcza wyładowania;

System kontroli poślizgu pojazdu.
30 7,5 Wskaźniki i mierniki;

System klimatyzacji.
31 15 Klaksony;

Lampy awaryjne.
32 7,5 System startowy
33 10 Światła stopu;

Wysokie światło stopu.

Bezpieczniki (typ B)

Numer Ampery [A] Opis
34 50 Układ klimatyzacji;

Wszystkie elementy w bezpieczniku „AC”.
35 40 Układ rozruchowy;

Wszystkie elementy w bezpiecznikach „ACC”, „GAUGE”, „TURN”, „ECUIG”, „WIPER”, „4WD”.
36 50 Wszystkie elementy w bezpiecznikach „POWER”, „HORN, HAZ”, „STOP”, „ECU- B”
37 30 Układ rozruchowy;

Wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa;

Wszystkie elementy w bezpiecznikach „STA”, „IGN”.
38 40 Układ przeciwblokujący;

Aktywny system kontroli trakcji;

System kontroli poślizgu pojazdu.
39 30 Szyba elektryczna;

Szyba tylna;

Elektryczny szyberdach;

Siedzenie elektryczne;

Zamek tylnych drzwi.

Bezpieczniki (typ C)

Numer Ampery [A] Opis
40 60 System zapobiegania blokady kół
41 120 Układ ładowania;

Wszystkie elementy w bezpiecznikach „AM1”, „HEATER”, „TAIL”, „RR HTR”, „ALT-S”, „DEFOG”, „MIR HTR” i „ACC”.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
