Toyota Corolla E120/E130 (2003-2008) – schematy bezpieczników i przekaźników

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Corolla E120/E130 z lat: 2003, 2004, 2005, 2006, 2007, 2008.

Toyota Corolla E120 i E130 to siódma generacja popularnego modelu Corolla, produkowana w latach 2000-2007 (E120) i 2002-2008 (E130). Ta generacja kontynuowała tradycję niezawodności, efektywności i komfortu, charakterystyczną dla marki Toyota. Oto kilka kluczowych informacji na temat Toyota Corolla E120/E130:

Design i Rozmiar: Corolla E120 i E130 charakteryzują się bardziej zaokrąglonym i nowoczesnym designem w porównaniu do poprzednich generacji. Samochód posiadał płynne linie, a wygląd ogólny był stonowany i atrakcyjny. Warianty nadwozia obejmowały sedan, hatchback i kombi.

Silniki i Napęd: Corolla E120 i E130 była dostępna z różnymi jednostkami napędowymi, głównie benzynowymi, które charakteryzowały się oszczędnością paliwa i niezawodnością. Modele te były zaprojektowane z myślą o codziennym użytkowaniu i komforcie podróżowania.

Wnętrze i Technologia: Wnętrze Corolli E120/E130 było ergonomiczne i wygodne. Materiały wykończeniowe były solidne, a deska rozdzielcza była przejrzysta i łatwa w obsłudze. Wersje wyposażeniowe oferowały pewne zaawansowane technologie, takie jak systemy multimedialne i nawigacja.

Bezpieczeństwo: W tej generacji Corolli, Toyota skupiła się na poprawie standardów bezpieczeństwa. Modele te wyposażano w systemy hamowania, poduszki powietrzne, systemy kontroli trakcji i stabilizacji, co wpłynęło pozytywnie na ocenę bezpieczeństwa.

Popularność i Wpływ: Corolla E120/E130 nadal kontynuowała popularność serii Corolla jako jednego z najlepiej sprzedających się modeli na całym świecie. Jej niezawodność, niskie koszty eksploatacji i uniwersalność przyciągały klientów z różnych grup wiekowych i rynków.

Wersje Specjalne i Wydania: W trakcie produkcji Corolli E120/E130 wprowadzono różne wersje specjalne i limitowane wydania, które oferowały dodatkowe udogodnienia, stylizację lub wyposażenie.

Zmiany między E120 a E130: Generacja E130 to modyfikacja E120, która przyniosła pewne ulepszenia i aktualizacje w zakresie designu, wyposażenia i technologii.

Podsumowanie: Toyota Corolla E120 i E130 to siódma generacja modelu Corolla, która kontynuowała tradycję niezawodności, komfortu i efektywności. Jej popularność i długowieczność potwierdzają jej znaczenie w historii marki Toyota i serii Corolla.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Toyota FJ Cruiser (2013-2017) - schematy bezpieczników i przekaźników



Lokalizacja skrzynek z elektroniką

Model ten zapewnia 5 bloków głównych z bezpiecznikami i przekaźnikami, a poszczególne elementy można zamontować poza nimi.

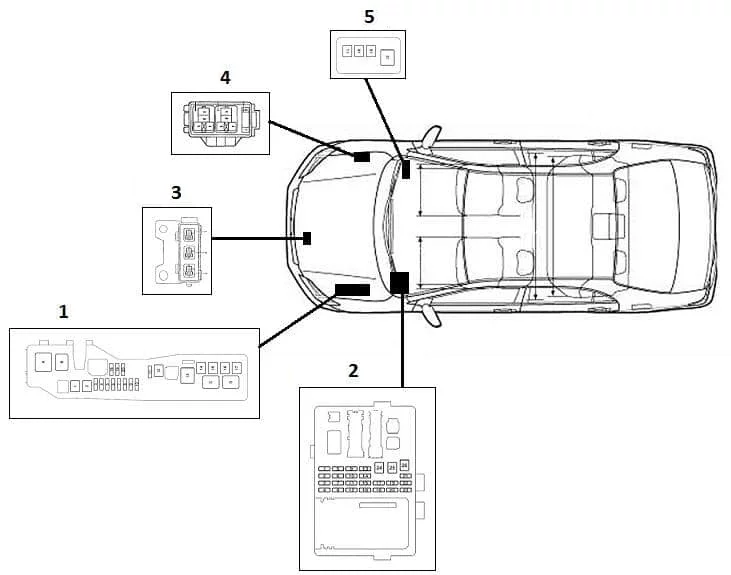

Schemat ogólny

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

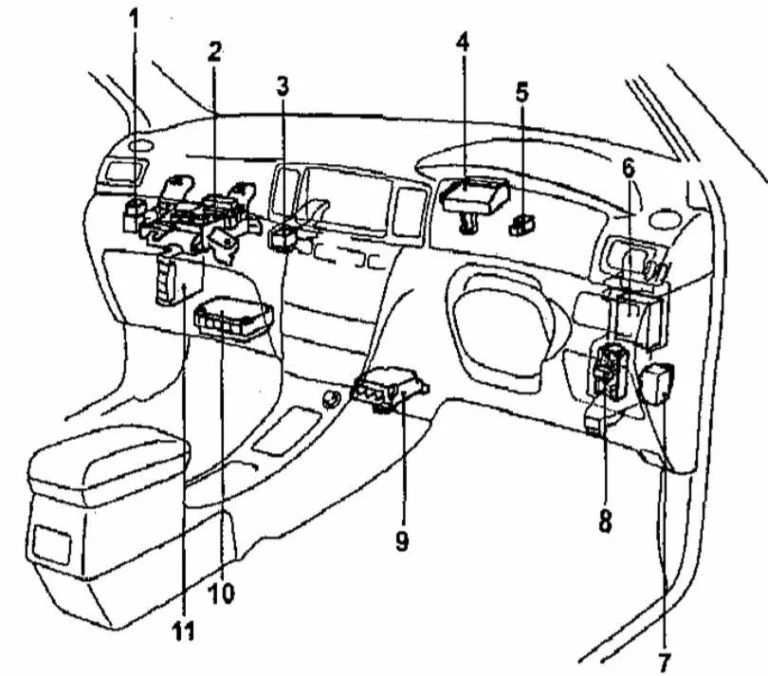

Rozmieszczenie skrzynek w kabinie dla samochodów z kierownicą po prawej stronie

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

Opis

  1. przekaźnik grzałki
  2. blok montażowy pod deską rozdzielczą
  3. dodatkowe klocki montażowe
  4. jednostka sterująca wspomagania kierownicy,
  5. Brzęczyk VSC
  6. Klocki montażowe nr 7, nr 11
  7. Włącz przekaźnik sygnału
  8. Skrzynka przekaźników nadwozia
  9. Jednostka sterująca SRS
  10. jednostka sterująca silnika i automatycznej skrzyni biegów,
  11. jednostka sterująca ABS, TRC, VSC, VA

Przedział pasażerski

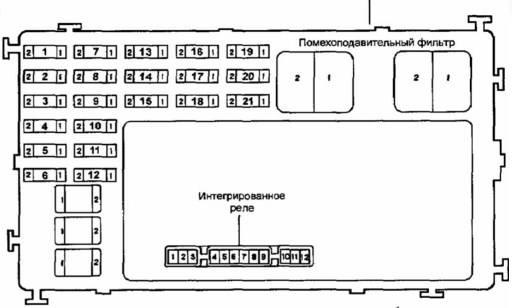

Skrzynka główna

Kierownica z prawej strony

Aby uzyskać dostęp, odkręć śrubę, odłącz klipsy i wyjmij schowek.

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

Opis

A 30A – elektryczne podnośniki szyb, elektryczny szyberdach
B 30A – Ogrzewanie tylnej szyby
C 40A – klimatyzator, nagrzewnica.
1 15A – wycieraczki i spryskiwacze
2 10A – ABS, elektryczne wspomaganie kierownicy, wentylatory chłodnicy i skraplacza
3 10A – Zestaw wskaźników;

Kierunkowskazy i systemy ostrzegania o zagrożeniach;

Systemy ostrzegania o niezapiętych pasach bezpieczeństwa i zapomnianym kluczyku;

Centralny zamek.

4 Zapasowy
5 Zapasowy
6 Zapasowy
7 25A – Wycieraczki i spryskiwacze
8 15A – Wymiary i oświetlenie;

Tylna lampa przeciwmgielna;

System ostrzegania o niewyłączonym oświetleniu;

Reflektory.

9 15A – Światła hamowania;

Sterowanie silnikiem;

Automatyczna skrzynia biegów;

Kontrolki ABS.

10 25A – Centralny zamek;

Oświetlenie wnętrza;

System ostrzegawczy;

Bezprzewodowa kontrola centralnego zamka.

11 20A – Podnośniki szyb z napędem elektrycznym
12 Rezerwowy
13 25A – Łańcuch AM1 stacyjki
14 7.5A – Światła przeciwmgielne;

Sterowanie silnikiem i automatyczna skrzynia biegów.

15 15A – Przednie światła przeciwmgielne
16 7,5A – Zestaw wskaźników;

Zarządzanie silnikiem;

Układ rozruchowy.

17 25A – Klimatyzacja
18 15A – ABS;

System ładowania;

Automatyczna skrzynia biegów;

Elektryczne wspomaganie kierownicy;

Sterowanie silnikiem;

Zapłon;

SRS.

19 10A – Zarządzanie silnikiem;

Podgrzewana tylna szyba.

20 rezerwować
21 15A – Zapalniczka;

Radio;

Nawigacja;

Zegar;

Regulacja lusterek.



Niektóre przekaźniki są zamontowane z tyłu.

Przypisanie przekaźnika

A Przekaźnik zapłonu
b Podgrzewany przekaźnik tylnej szyby
C Przekaźnik pompy paliwa
D Przekaźnik do podnośników szyb z napędem elektrycznym
E Przekaźnik rozrusznika

Kierownica z lewej strony

Aby uzyskać dostęp, schowek na rękawiczki musi zostać wyjęty.

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

Opis

1 nieużywany
2 nieużywany
3 nieużywany
4 25А – Podgrzewacz paliwa
5 15А – Zapalniczka;

System audio;

Zegar;

Sterowanie lusterkami wstecznymi z napędem elektrycznym.

6 15A – Czujniki i mierniki;

System poduszek powietrznych SRS;

Wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa;

Układ rozrusznika;

Układ ładowania.

7 10А – Odmgławianie lusterek zewnętrznych;

Wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa.

8 7,5А ST – Rozrusznik;

Wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa;

Czujniki i liczniki.

9 10A – Układ klimatyzacji;

Układ przeciwblokujący;

Układ kontroli stabilności pojazdu;

Tylne światło przeciwmgielne.

10 25A AM1 – Bezpiecznik „CIG”
11 15A – Wymiary;

Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

System sterowania wiązkami reflektorów;

Oświetlenie deski rozdzielczej;

Zegar;

Wycieraczki reflektorów;

Przednie światła przeciwmgielne;

Podgrzewacze siedzeń;

Wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa.

12 20A – Szyba z napędem elektrycznym
13 15A – Światła hamowania;

Wysoko zamontowane światła hamowania;

Układ sterowania blokadą biegów;

Wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa;

Układ przeciwblokujący;

Układ kontroli stabilności pojazdu.

14 15A – Przednie światła przeciwmgielne
15 25A – System blokowania drzwi z napędem elektrycznym
16 nieużywany
17 10А – System klimatyzacji
18 7,5А (D – Pokładowy system diagnostyczny)
19 10А – Czujniki i licznik;

System klimatyzacji;

Elektryczne szyby napędowe;

Sygnały cofania;

System świateł do jazdy dziennej;

Tylna szyba przeciwmgielna;

Automatyczna skrzynia biegów system zmiany biegu na wyższy;

Elektryczny system blokowania drzwi napędu;

System ładowania;

Światła awaryjne;

Automatyczne odblaskowe wewnętrzne lusterko wsteczne;

System poduszek powietrznych SRS;

Kontrolka przypominająca o zapięciu pasa bezpieczeństwa pasażera z przodu.

20 15A – Podgrzewacze siedzeń
21 15А – Wycieraczki i spryskiwacze szyby przedniej
22 10A — System poduszek powietrznych SRS;

Elektryczny wentylator chłodzący;

Układ przeciwblokujący;

Układ sterowania blokadą biegów;

Układ wspomagania kierownicy;

Spryskiwacz reflektorów

23 25A – Wycieraczki i spryskiwacz szyby przedniej;

Wycieraczki szyby i spryskiwacz szyby tylnej.

24 40A – Przeciwmgielna tylna szyba;

Bezpiecznik „M-HTR / DEF I-UP”.

25 30A – Okno elektryczne;

Szyberdach elektryczny.

26 40A – Układ klimatyzacji;

Bezpiecznik „A/C”.



Obwód przekaźnika z tyłu urządzenia

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

Opis

A

Przekaźnik zapłonu

b

Podgrzewany przekaźnik tylnej szyby

C

Przekaźnik pompy paliwa

D

Przekaźnik do podnośników szyb z napędem elektrycznym

e

Przekaźnik rozrusznika

F

Elektryczne podnośniki szyb, elektryczny szyberdach

g

Podgrzewana szyba tylna, klimatyzacja, nagrzewnica

Dodatkowa skrzynka przekaźnikowa

Znajduje się pod panelem po prawej stronie.

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

Opis

A System sterowania przekaźnikami h / bezczynność
b Przekaźnik świateł przeciwmgielnych
C Przekaźnik do akcesoriów
D Przekaźnik grzałki

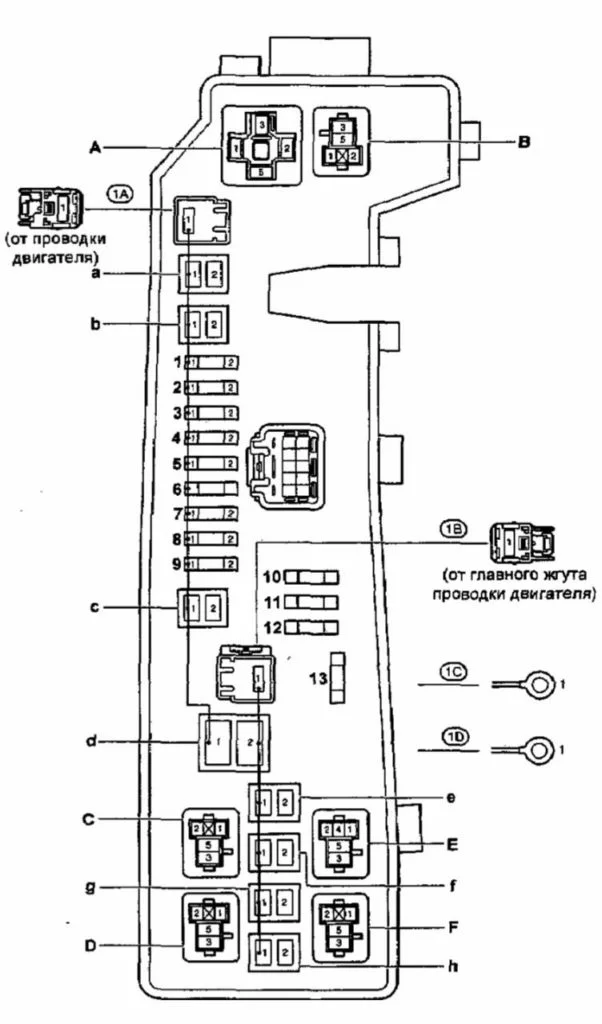

Komora silnika

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

Opis

A Przekaźnik wspomagania kierownicy
B Przekaźnik e/m sprzęgła sprężarki klimatyzacji
C Przekaźnik klaksonowy
D Przekaźnik układu wtryskowego
e Przekaźnik wentylatora chłodnicy nr 2
F Przekaźnik wentylatora chłodnicy nr 1
a EMPS (50A) – elektryczne wspomaganie kierownicy
b HEAD MAIN (40A) – reflektory
C A / POMPA (50A) – sterowanie silnikiem (2ZZ-GE)
D ALT (100A) – układ ładowania, ogrzewanie tylnej szyby
e H-LP CLN (30A) – spryskiwacze reflektorów
F RDI FAN (30A) – wentylatory chłodnicy i skraplacza
g ABS nr 1 (30A) lub VSC nr 1 (40A) – ABS
h ABS nr 2 (40A) lub VSC nr 2 (40A) – ABS
1 HEAD RH (15A) – prawy reflektor
2 HEAD LH (15A) – lewy reflektor
3 KLAKSON (10A) – sygnał dźwiękowy
4 ZAGROŻENIE (10A) – kierunkowskazy i światła awaryjne
5 ALT-S (5A) – system ładowania
6 zapasowy
7 EFI (15A) – sterowanie silnikiem;

Wskaźniki trybu automatycznej skrzyni biegów;

Reflektory,

Oświetlenie wnętrza,

Automatyczna klimatyzacja,

Radio,

System ostrzegania o nie zgaszonych światłach,

zdalne sterowanie centralnym zamkiem, ABS (VSC)

8 (15A) – Zegar;

Zestaw wskaźników;

Reflektory;

Oświetlenie wnętrza;

Klimatyzacja z automatyką;

Sterowanie;

Radio;

System ostrzegawczy;

Światła nie wyłączane;

Pilot.

9 (30A) – Łańcuch AM2 stacyjki
10 obwód zapasowy
11 obwód zapasowy
12 obwód zapasowy
13 obwód zapasowy

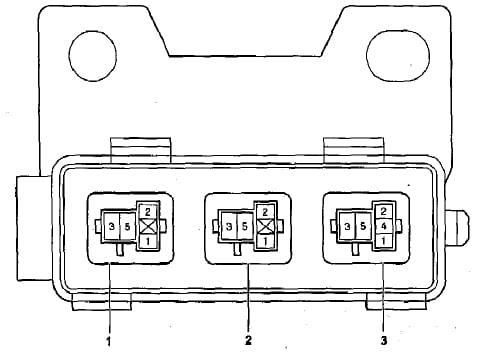

Skrzynka 3

Zainstalowana obok wentylatorów chłodzących.

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik wentylatora chłodnicy nr 1
  2. Przekaźnik wentylatora chłodnicy nr 2
  3. Przekaźnik wentylatora chłodnicy nr 3



Skrzynka 4

Możliwość montażu po prawej stronie komory silnika.

Toyota Corolla E120E130 (2003-2008) - schematy bezpieczników i przekaźników

Opis

  • A – przekaźnik pompy elektrycznej ABS
  • B – Przekaźnik zaworu ABS
  • 1 – 7,5А ABS (VSC)
