W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Jimny III z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

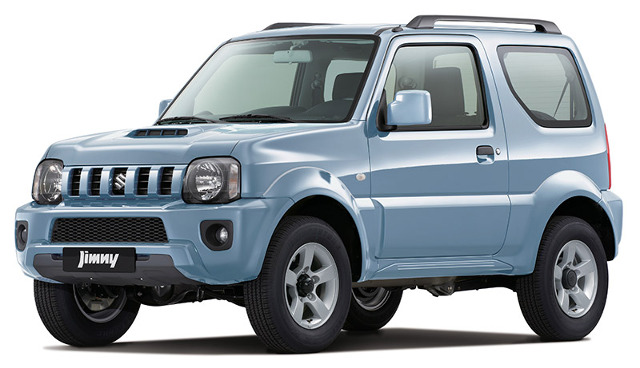

Suzuki Jimny III to trzecia generacja małego, terenowego samochodu typu SUV produkowanego przez japońską markę Suzuki. Model ten cieszy się dużą popularnością jako terenowiec, dzięki swojemu charakterystycznemu wyglądowi i zdolnościom off-roadowym. Poniżej znajduje się kilka kluczowych informacji na temat Suzuki Jimny III:

  1. Kompaktowe Wymiary: Jimny III wyróżnia się swoimi kompaktowymi wymiarami, co czyni go idealnym do poruszania się w warunkach miejskich i na wąskich drogach, ale także sprawia, że jest zwinny w terenie.
  2. Charakterystyczny Design: Jimny III charakteryzuje się wyrazistym, kanciastym designem nawiązującym do swoich poprzedników. To unikalne i niezmiennie rozpoznawalne auto.
  3. Terminowa Konstrukcja: Samochód ten został zaprojektowany z myślą o jazdach terenowych i trudnych warunkach. Wyposażony jest w napęd na cztery koła, system redukcyjny i inne cechy, które pozwalają mu radzić sobie w nierównym terenie.
  4. Silniki i Napęd: W zależności od rynku, Jimny III był dostępny z różnymi jednostkami napędowymi, często były to silniki benzynowe o niewielkiej pojemności, co sprzyjało oszczędności paliwa i wydajności w terenie.
  5. Wersje Specjalne: Marka Suzuki czasami wprowadzała wersje specjalne Jimny III, które mogły zawierać dodatkowe wyposażenie, elementy stylistyczne lub inne cechy wyróżniające.
  6. Popularność Terenowa: Suzuki Jimny III zdobył sobie ogromną popularność wśród entuzjastów off-roadingu i miłośników terenowych przygód. Jego zdolności terenowe, w połączeniu z kompaktowym rozmiarem, czynią go atrakcyjnym wyborem dla osób poszukujących terenowego auta do codziennych wyzwań.
  7. Kontynuacja Tradycji: Jimny III kontynuuje tradycję terenowych modeli marki Suzuki, która rozpoczęła się wiele lat temu. To auto łączy w sobie nowoczesne cechy z duchem terenowych samochodów sprzed lat.
Zobacz także:  Suzuki Ritz (2009-2016) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Suzuki Vitara (1998-2006) - schematy bezpieczników i przekaźników

Komora silnika

W Suzuki Jimny z silnikami benzynowymi znajduje się po lewej stronie obok akumulatora. W silnikach wysokoprężnych – po prawej stronie.

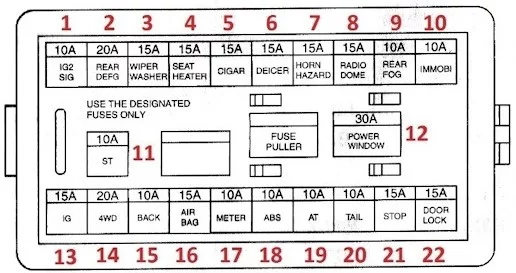

Typ 1

Suzuki Jimny (1998-2017) - schematy bezpieczników i przekaźników

Opis

1 80A WATT (akumulator, generator)
2 50A ABS (moduł ABS)
3 60A IG (przełącznik zapłonu)
4 30A (oświetlenie itp. – obwód bloku montażowego w kabinie)
5 30A (oświetlenie itp: – obwód bloku montażowego w kabinie)
6 15A HEAD L (zestaw wskaźników, lewy reflektor)
7 15A HEAD R (prawy reflektor)
8 15A F1 (przekaźnik główny)
9 15А А / С (przekaźnik i elektryczny wentylator skraplacza)

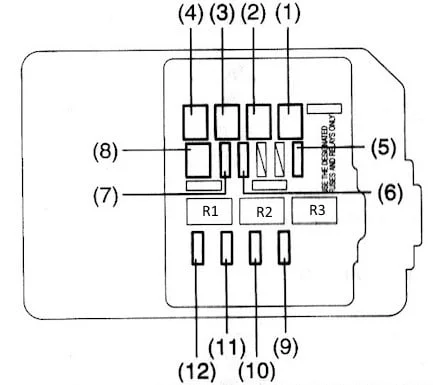

Typ 2

Suzuki Jimny (1998-2017) - schematy bezpieczników i przekaźników

Opis

1 50A Stacyjka
2 Silnik ABS 40A
3 40A Stacyjka
4 30A Salenoid ABS
5 15A Układ sterowania silnikiem
6 15A Lewy reflektor
7 15A Prawy reflektor
8 50A Skrzynka bezpieczników w przedziale pasażerskim
9 15A Przednie światła przeciwmgielne
10 Wentylator 20A
11 30A Stranger
12 Klimatyzator 20A
  • R1 – Przekaźnik pompy paliwa
  • R2 – Przekaźnik silnika wentylatora skraplacza klimatyzatora
  • R3 – Przekaźnikowy system zarządzania silnikiem

Typ 3

Suzuki Jimny (1998-2017) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
2
3
4 Przekaźnik nagrzewnicy płynu chłodzącego
5
6 Przekaźnik sterujący silnika
F1 (80A) Generator
F2 (30A) Silnik wentylatora chłodzącego
F3 (50A) układ ABS
F4 (60A)
F5 (60A) Obwody blokady zapłonu
F6 (15A) Reflektor lewy
F7 (15A) Reflektor prawy
F8 (20A) Silnik dmuchawy nagrzewnicy
F9 (30A) Rozrusznik
F10 (30A) ECM
F11 (15A) Sprzęgło magnetyczne sprężarki klimatyzacji
Zobacz także:  Suzuki Jimny IV (2018-2020) - schematy bezpieczników i przekaźników



Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy.

Suzuki Jimny (1998-2017) - schematy bezpieczników i przekaźników



Typ 1

Suzuki Jimny (1998-2017) - schematy bezpieczników i przekaźników

Opis

F1 10A Silnik dmuchawy nagrzewnicy
F2 15A / 20A Podgrzewana tylna szyba
F3 15A Środek czyszczący, myjka do szkła
F4 15A Podgrzewane siedzenia
F5 15A Bezpiecznik zapalniczki
F6 15A Podgrzewana szyba przednia
F7 Alarm 15A
F8 Radio 15A
F9 10A Tylne światło przeciwmgielne
F10 10A Immobilizer
F11 10A Rozrusznik
F12 Okna elektryczne 30A
F13 15A System zarządzania silnikiem
F14 20A system sterowania 4WD
F15 10A Lampa cofania (y)
F 16 15A SRS
F17 10A Tablica przyrządów
F18 Układ ABS 10A
F19 10A Elektroniczna jednostka sterująca skrzyni biegów
F20 10A Wymiary z tyłu
F21 15A Światła stopu
F22 15A Centralny zamek
