W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Celerio z lat: 2014, 2015, 2016, 2017, 2018.

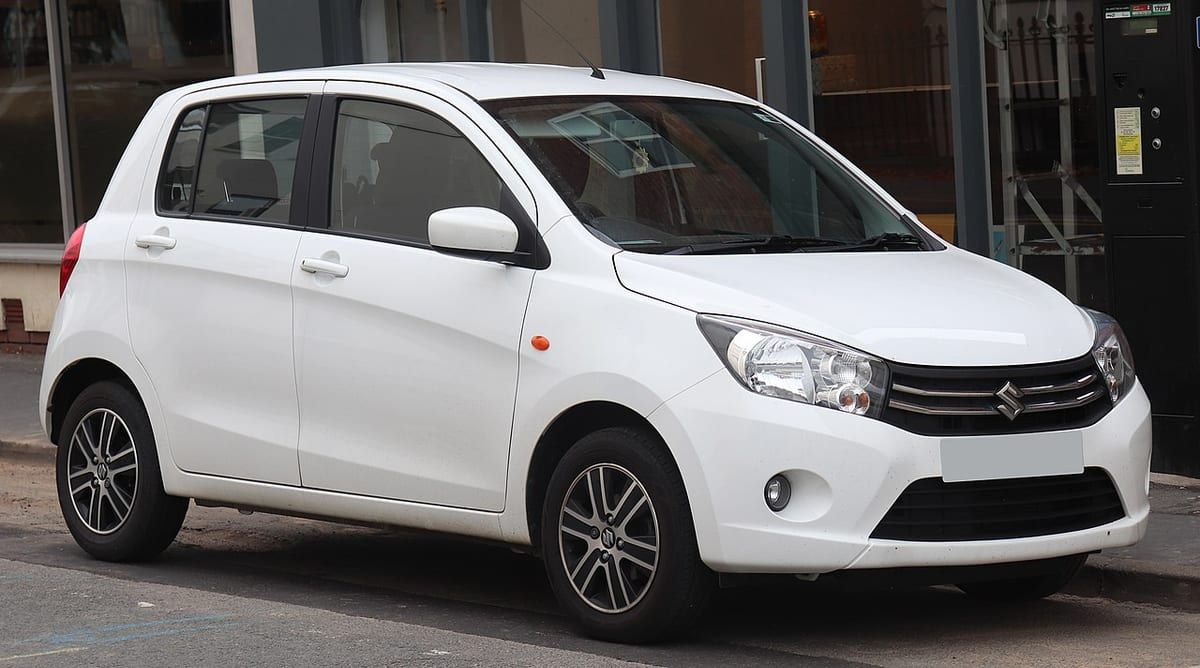

Suzuki Celerio to mały samochód miejski (segment A) produkowany przez japońską markę Suzuki. Model ten został wprowadzony na rynek w 2014 roku i miał na celu zapewnić kompaktowe i ekonomiczne rozwiązanie dla osób poszukujących taniego samochodu do poruszania się w miejskich warunkach.

Oto kilka cech charakterystycznych dla Suzuki Celerio:

  1. Kompaktowe wymiary: Celerio zostało zaprojektowane z myślą o poruszaniu się w zatłoczonych miejskich obszarach. Dzięki kompaktowym wymiarom samochód był łatwy do parkowania i manewrowania w mieście.
  2. Przestronne wnętrze: Mimo niewielkich rozmiarów zewnętrznych, Celerio oferowało zaskakująco przestronne wnętrze. Inżynierowie Suzuki starali się zoptymalizować wykorzystanie przestrzeni, co przekładało się na komfort podróżowania dla pasażerów.
  3. Ekonomiczność paliwowa: Celerio był dostępny z różnymi jednostkami napędowymi, które cechowały się ekonomicznością paliwową. Modele z silnikami benzynowymi były atrakcyjne dla osób szukających oszczędnego środka transportu.
  4. Proste i funkcjonalne wyposażenie: Choć Suzuki Celerio nie oferowało może najbardziej zaawansowanych technologicznie rozwiązań, to jego wyposażenie było funkcjonalne i przyjazne dla użytkownika. W zależności od wersji wyposażeniowej, dostępne były podstawowe udogodnienia i systemy multimedialne.
  5. Cena: Suzuki Celerio był pozycjonowany jako przystępny cenowo samochód, idealny dla osób, które potrzebują ekonomicznego środka transportu w miejskich warunkach.
  6. Konkurencja: Celerio konkurowało w segmencie małych samochodów miejskich z innymi modelami, takimi jak Hyundai i10, Kia Picanto, Toyota Aygo czy Volkswagen Up!.
Zobacz także:  Suzuki Liana (2001-2008) - schematy bezpieczników i przekaźników

Warto podkreślić, że Suzuki Celerio mógł być dostępny w różnych wariantach wyposażeniowych i z różnymi jednostkami napędowymi na różnych rynkach, co mogło wpłynąć na jego charakterystyki i dostępność funkcji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

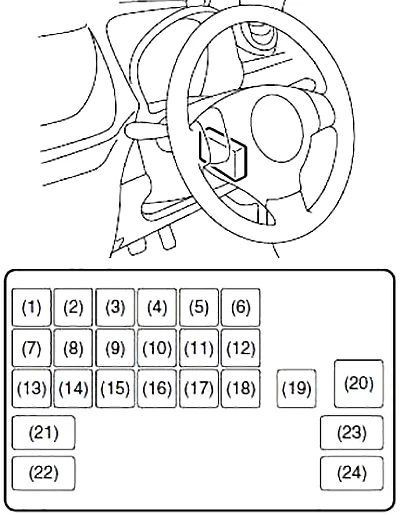

Schemat skrzynki bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę skrzynki bezpieczników, wciskając na obu końcach i zdejmując pokrywę.

Suzuki Celerio (2014-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Światła stop
2 30 Silnik dmuchawy
3 10 STSIG
4 15 Akcesorium
5 10 Tylne światło przeciwmgielne
6 10 Światło tylne
7 10 Zapasowe światło
8 10 ABS
9 10 Licznik
10 15 Cewka zapłonowa
11 20 Spryskiwacz do szyb
12 10 IG2 SIG
13 10 IG1 SIG
14 10 Poduszka powietrzna
15 20 Wyłącznik czasowy okna
16 20 Zamek od drzwi
17 15 Klakson i światła awaryjne
18 20 Tylny odmgławiacz
19 15 Światło kopułkowe
20 30 Zasilanie okna
21 7,5 ACC 2
21 CNG (sprężony gaz ziemny)
22 15 Radio 2
23 ACC 2 (sprężony gaz ziemny)
24 Nieużywany
Zobacz także:  Suzuki Alto 800, K10 (2012-2017) - schematy bezpieczników i przekaźników

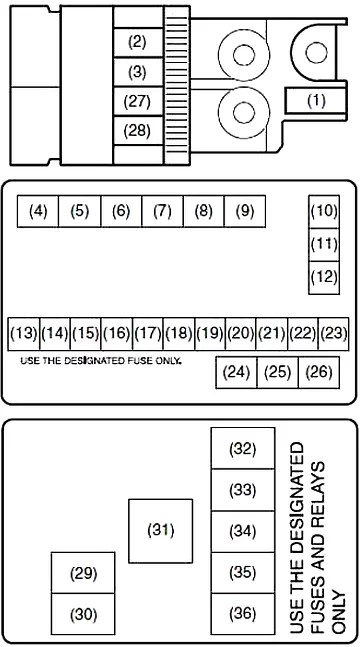

Schemat skrzynki bezpieczników w komorze silnika

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.

Suzuki Celerio (2014-2018) - schematy bezpieczników i przekaźników

Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.

Numer Ampery [A] Opis
1 80 FL1 (BENZYNA)
120 FL1 (DIESEL)
2 50 FL5 (BENZYNA)
40 FL5 (DIESEL)
3 50 FL4
10 40 Silnik ABS
11 40 Pompa T/M (BENZYNA)
40 IGN2 (DIESEL)
12 40 Wspomaganie kierownicy
13 20 Przednie światło przeciwmgielne
14 7,5 T/M 2 (benzyna), zawór CNG (sprężony gaz ziemny)
25 F/P (DIESEL)
15 30 Stacyjka
16 10 Kompresor powietrza
17 15 FI (BENZYNA)
30 FI (DIESEL)
18 10 T/M (BENZYNA)
10 EPI (DIESEL)
19 15 Reflektor (prawy)
20 25 Moduł sterujący ABS
21 15 Reflektor (lewy)
22 30 Start silnika
23 30 Wentylator chłodnicy
27 80 FL3 (BENZYNA)
100 FL3 (DIESEL)
28 80 FL2 (BENZYNA)
100 FL2 (DIESEL)
29 20 Świeca żarowa
30 20 Świeca żarowa 2
32 Nieużywany
33 15 FI2
34 20 INJ DRV
35 Nieużywany
36 Nieużywany
Przekaźnik
4 Przekaźnik przednich świateł przeciwmgielnych
5 Przekaźnik świecy żarowej
6 Przekaźnik zaworu CNG (sprężony gaz ziemny)
7 Przekaźnik sprężarki powietrza
8 Przekaźnik rezerwowy
9 Przekaźnik F/P
24 Przekaźnik główny FI (BENZYNA)
Przekaźnik świec żarowych 2 (DIESEL)
25 Przekaźnik silnika rozruchowego
26 Przekaźnik wentylatora chłodnicy
31 Główny przekaźnik FI
