Suzuki XL7 (2006-2009) – schematy bezpieczników i przekaźników

Suzuki XL7 (2006-2009) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki XL7 z lat: 2006, 2007, 2008, 2009.

Suzuki XL-7 to model SUV produkowany przez japońską markę Suzuki. Jest to większa wersja modelu Grand Vitara, która została zaprojektowana z myślą o zapewnieniu większej przestrzeni dla pasażerów i dodatkowego rzędu siedzeń. Oto kilka kluczowych informacji o Suzuki XL-7:

  1. Design i Stylizacja: Suzuki XL-7 charakteryzuje się typowym wyglądem SUV-a, z charakterystycznymi cechami marki Suzuki. Proporcje nadwozia są dostosowane do potrzeb większej przestrzeni wewnątrz pojazdu.
  2. Wersje Nadwoziowe: XL-7 to model SUV z dodatkowym rzędem siedzeń, który może pomieścić więcej pasażerów niż standardowy model Grand Vitara. W zależności od generacji, dostępne były różne warianty nadwozia.
  3. Silniki: Model ten oferował różne jednostki napędowe, zazwyczaj benzynowe silniki o odpowiednich osiągach dla pojazdu tej klasy.
  4. Przestronność: XL-7 oferuje większą przestrzeń wewnątrz pojazdu, umożliwiając pomieszczenie trzech rzędów siedzeń. To sprawia, że jest bardziej praktyczny dla rodzin lub osób potrzebujących większej liczby miejsc.
  5. Wydajność Paliwowa: W zależności od silnika i generacji, XL-7 może oferować różną efektywność paliwową, jednak ze względu na swoje rozmiary, nie jest to pojazd o najwyższej oszczędności.
  6. Wnętrze i Wyposażenie: Wnętrze XL-7 jest projektowane z myślą o komforcie pasażerów, oferując przestronne siedzenia i dostęp do różnych opcji wyposażenia, takich jak systemy multimedialne, nawigacja i więcej.
  7. Dostępność na Rynku: Model XL-7 dostępny był w różnych regionach, jednak jego dostępność mogła się różnić w zależności od rynku.
  8. Zakończenie Produkcji: Produkcja modelu Suzuki XL-7 została zakończona w pewnym okresie, a marka skupiła się na innych modelach SUV.
Zobacz także:  Suzuki Kizashi (2010-2014) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

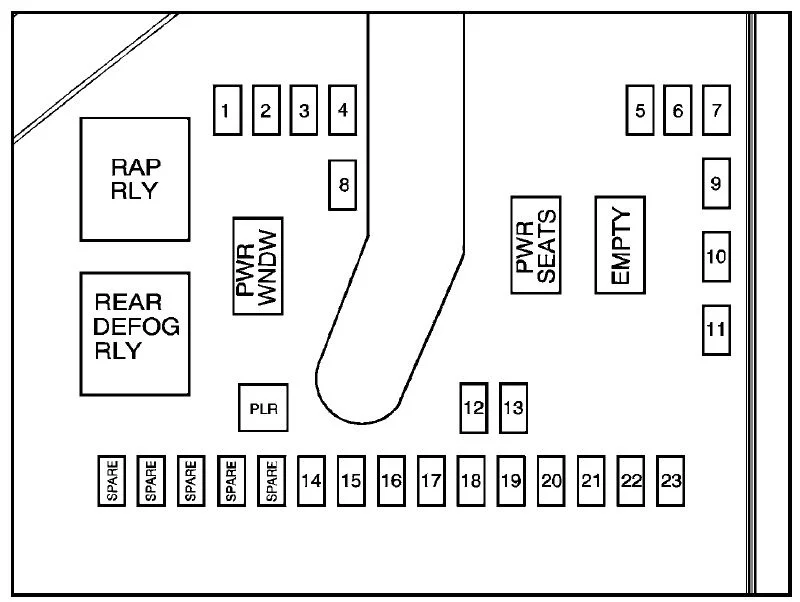

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod pokrywą konsoli środkowej po stronie pasażera.

Suzuki XL7 (2006-2009) - schematy bezpieczników i przekaźników

Numer Opis
1 Szyberdach
2 Rozrywka na tylnym siedzeniu
3 Tylna wycieraczka
4 Winda załadowcza
5 Poduszki powietrzne
6 Podgrzewane siedzenia
7 Kierowca po stronie kierunkowskazu
8 Zamki
9 Automatyczny moduł wykrywania pasażerów
10 Lusterka boczne
11 Kierunkowskaz po stronie pasażera
12 Wzmacniacz
13 Oświetlenie kierownicy
14 Inforozrywka
15 System Kontroli Klimatu;
Zdalny siłownik funkcji
16 Odpowietrznik kanistra
17 Radio
18 Grupa
19 Stacyjka
20 Moduł kontroli nadwozia
21 Nieużywany
22 Środkowa lampa stopu wysoko zawieszona;
Opornik
23 Światła wewnętrzne
ZAPASOWY Zapasowe bezpieczniki
PLR Ściągacz bezpieczników
Wyłączniki automatyczne
PWR WNDW Zasilanie okna
PWR SEATS Fotele elektryczne
EMPTY Pusty
Przekaźniki
RAP RLY Zachowany przekaźnik zasilania akcesoriów
REAR DEFOG RLY Tylny przekaźnik odmgławiacza
Zobacz także:  Suzuki Liana (2001-2008) - schematy bezpieczników i przekaźników

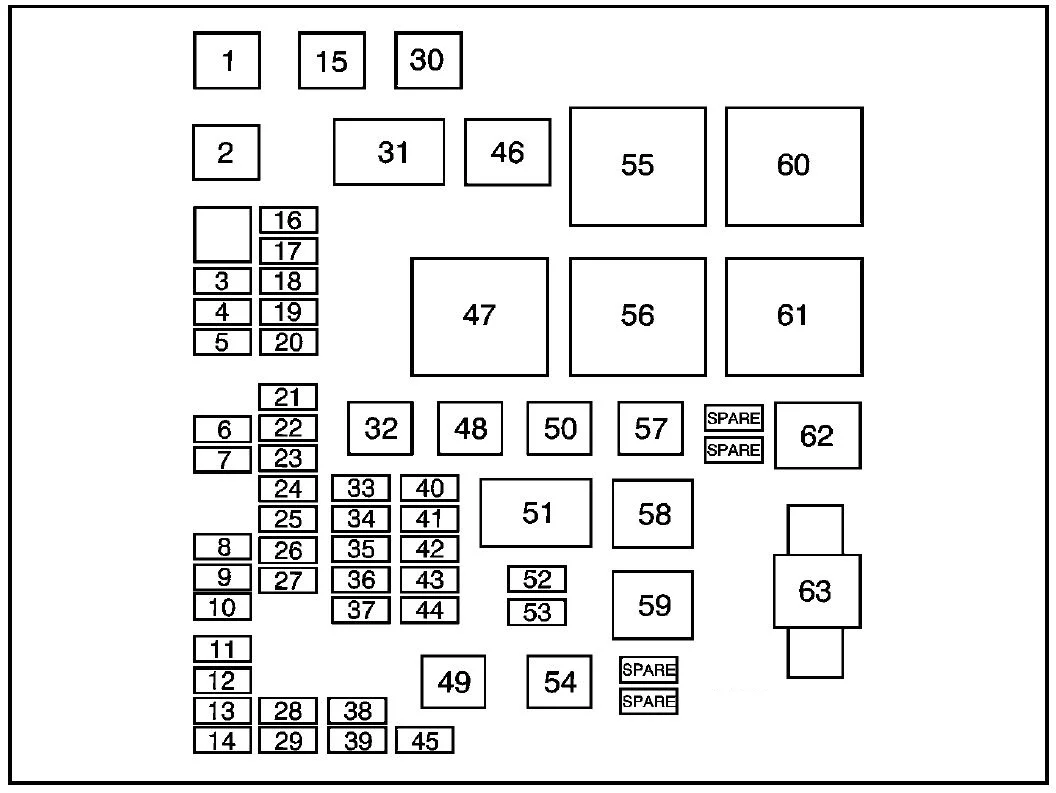

Skrzynka bezpieczników w komorze silnika

Suzuki XL7 (2006-2009) - schematy bezpieczników i przekaźników

Numer Opis
1 Wentylator chłodzący 2
2 Wentylator chłodzący 1
3 Zasilanie pomocnicze
4 Tylna kontrola klimatu
5 Zapasowy
6 Zapasowy
7 System zapobiegania blokady kół
8 Sprzęgło klimatyzacji
9 Światła mijania po stronie kierowcy
10 Lampa do jazdy dziennej 2
11 Światła drogowe po stronie pasażera
12 Lampa postojowa po stronie pasażera
13 Klakson
14 Lampa postojowa po stronie kierowcy
15 Rozrusznik
16 Elektroniczna kontrola przepustnicy;
Moduł sterujący silnika
17 Urządzenie emitujące 1
18 Nawet cewki, wtryskiwacze
19 Dziwne cewki, wtryskiwacze
20 Urządzenie emitujące 2
21 Zapasowy
22 Moduł sterujący układu napędowego, zapłon
23 Skrzynia biegów
24 Czujnik przepływu masy powietrza
25 Wyświetlacz poduszki powietrznej
26 Zapasowy
27 Światło stopu
28 Światła mijania po stronie pasażera
29 Światła drogowe po stronie kierowcy
30 Główny akumulator 3
32 Zapasowy
33 Moduł sterujący silnika, akumulator
34 Moduł sterowania skrzynią biegów, akumulator
35 Lampa parkowania przyczepy
36 Przednia wycieraczka
37 światło stopu po stronie kierowcy;
Sygnał włączania
38 Zapasowy
39 Pompa paliwowa
40 Tylne gniazdo zasilania akcesoriów
41 Napęd na wszystkie koła
42 Regulowana kontrola napięcia
43 światło stopu bocznego przyczepy pasażera;
Włącz sygnał
44 Zapasowy
45 Podkładka przednia, tylna
48 Tylny odmgławiacz
49 Silnik układu przeciwblokującego
50 Główny akumulator 2
52 Lampy do jazdy dziennej
53 Światła przeciwmgielne
54 Dmuchawa systemu klimatyzacji
57 Główny akumulator 1
63 Elektryczne wspomaganie kierownicy
Przekaźniki
31 Zapłon główny
46 Sprzęgło sprężarki klimatyzacji
47 Układ napędowy
51 Zapasowy
55 Korba
56 Wentylator 1
58 światło stopu bocznego przyczepy pasażera;
Włącz sygnał
59 światło stopu po stronie kierowcy;
Włącz sygnał
60 Wentylator 3
61 Wentylator 2
62 Pompa paliwowa
