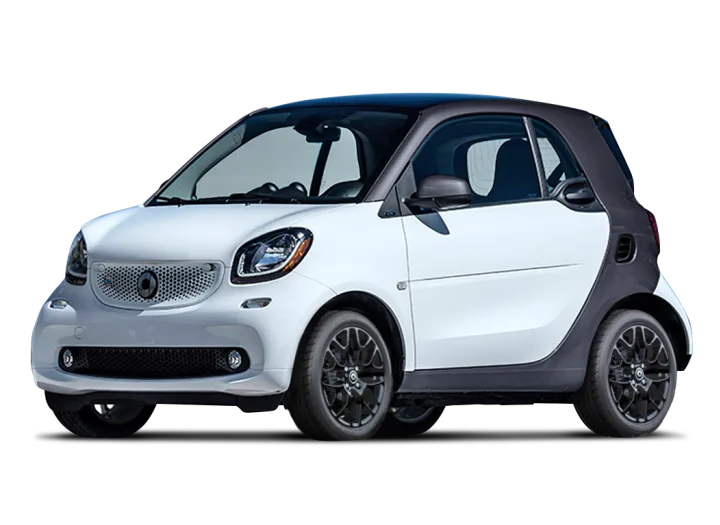

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Smarta ForTwo, ForFour i EQ z lat: 2018, 2019, 2020.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacja skrzynki bezpieczników
- Otwórz drzwi pasażera.
- Otwórz schowek.
- Otwieranie: zdejmij pokrywę (1) w kierunku wskazanym przez strzałkę.
- Wymień uszkodzony bezpiecznik.
- Zamykanie: założyć i złożyć osłonę (1) aż do zablokowania.
- Zamknij schowek.

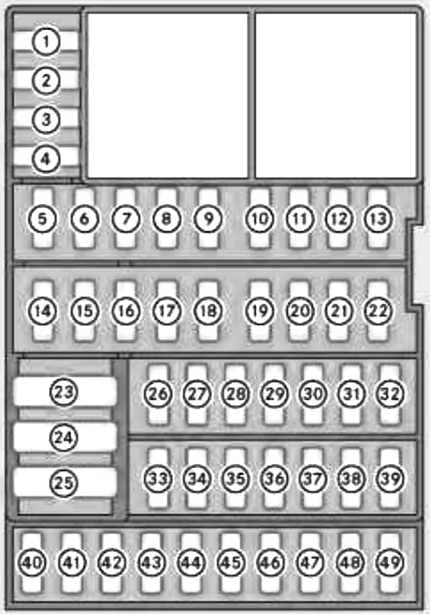

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5A | Startujący silnik |
| 2 | 5A | Jednostka sterująca wspomagania kierownicy |
| 3 | 5A | wielofunkcyjna dźwignia |
| 4 | 5A | poduszka powietrzna |
| 5 | – | – |
| 6 | 10 A | tablica przyrządów |
| 7 | 15A | klakson, system alarmowy |
| 8 | 10 A | Jednostka sterująca zasilaniem |
| 9 | 10 A | Jednostka sterująca zasilaniem |
| 10 | 20 A | centralna jednostka sterująca |
| 11 | 15A | centralna jednostka sterująca |
| 12 | 10 A | centralna jednostka sterująca |
| 13 | 15A | centralna jednostka sterująca |
| 14 | 30A | Elektryczne szyby (bez automatycznego cofania) |
| 15 | 5A | ESP, jednostka sterująca skrzyni biegów |
| 16 | 10 A | Oświetlenie wewnętrzne |
| 17 | 3A | zamek bagażnika |
| 18 | 5A | elektryczne lusterko zewnętrzne |
| 19 | 10 A | Światła stopu |
| 20 | 15A | Tempomat, radio, ostrzeżenie o niezapiętych pasach bezpieczeństwa |
| 21 | 15A | Nie dla smart EQ fortwo , smart EQ fortwo cabrio, smart EQ forfour: centralka, pompa paliwa, układ wtryskowy |
| 22 | 15A | Wycieraczka tylnej szyby |
| 23 | 40A | Startujący silnik; Tylko smart EQ fortwo, smart EQ fortwo cabrio, smart EQ forfour: jednostka sterująca zasilaniem |
| 24 | – | – |
| 25 | 30A | Jednostka sterująca zasilaniem |
| 26 | 20 A | Radio |
| 27 | 5A | światła dzienne |
| 28 | 15A | Gniazdo 12V, zapalniczka |
| 29 | 5A | Jednostka sterująca zasilaniem |
| 30 | 15A | Funkcja ostrzegania o odległości |
| 31 | – | – |
| 32 | 15A | Radio, centralna jednostka sterująca |
| 33 | 25A | Tylne światła pozycyjne, światła przeciwmgielne, przycisk systemu migaczy ostrzegawczych, przycisk blokady, regulacja zasięgu reflektorów, elektryczne szyby, oświetlenie tablicy rejestracyjnej, radio, centralka automatycznego ogrzewania lub klimatyzacji, tempomat, czujnik prędkości ogranicznika, wspomaganie parkowania, klawisz programatora , odblokowanie tylnej klapy, kamera ostrzegająca o zjechaniu z pasa ruchu, klawisz automatycznego zatrzymania i ruszania |
| 3. 4 | 25A | Jednostka sterująca zasilaniem |
| 35 | 25A | Reflektor, światło do jazdy dziennej |
| 36-40 | – | – |
| 41 | 15A | Tylko smart EQ forfour: podgrzewane siedzenie, tył |
| 42 | 25A | Tylko smart EQ fortwo, smart EQ fortwo cabrio, smart EQ forfour: podgrzewanie foteli, przód |
| 43 | 5A | Ogrzewanie lusterka |
| 44 | 25A | Elektryczne szyby (funkcja automatycznego cofania) |
| 45 | 5A | Jednostka sterująca zmianą; Tylko smart EQ fortwo, smart EQ fortwo cabrio, smart EQ forfour: jednostka sterująca EV |
| 46 | 20 lat | Wzmacniacz radiowy |
| 47 | – | – |
| 48 | 10 A | Tylko smart EQ fortwo, smart EQ fortwo cabrio, smart EQ forfour: pompa próżniowa |
| 49 | 10 A | Tylko smart EQ fortwo, smart EQ fortwo cabrio, smart EQ forfour: centrala ogrzewania, klimatyzacji |
