Smart Fortwo (A450, C450) (2002-2007) – schematy bezpieczników i przekaźników

Rocznik 2002-2007

Zaktualizowano 30.01.2025

Smart Fortwo (A450, C450) (2002-2007) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Smarta Fortwo (A450, C450) z lat: 2002, 2003, 2004, 2005, 2006, 2007.

Sprawdzanie oraz wymiana bezpieczników Smart Fortwo (A450, C450) (2002-2007)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Smart Fortwo (A450, C450) (2002-2007)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

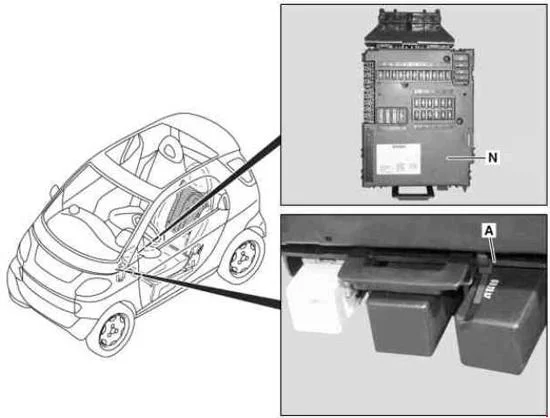

Skrzynka bezpieczników – lokalizacja Smart Fortwo (A450, C450) (2002-2007)

Smart Fortwo (A450, C450) (2002-2007) - schematy bezpieczników i przekaźników

N – Skrzynka bezpieczników
A – Przekaźniki

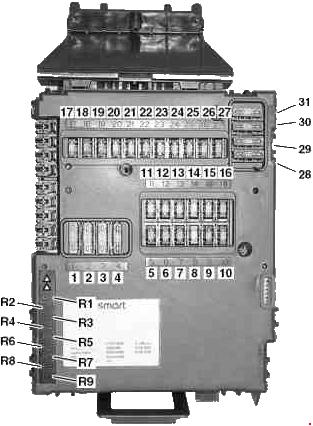

Skrzynka bezpiecznikowa Smart Fortwo (A450, C450) (2002-2007)

Numer	Opis	Ampery [A]
1	Rozrusznik	25
2	Wycieraczka szyby przedniej, pompa spryskiwacza	20
3	Dmuchawa nagrzewnicy; Podgrzewane siedzenia, tylko z podgrzewanymi siedzeniami.	20
4	Lewe/prawe okno elektryczne	30
5	Światło mijania, światło drogowe, przednie światło przeciwmgielne, światło tylne, światło cofania	7,5
6	Prawa lampa stojąca/tylna, oświetlenie tablicy rejestracyjnej; Prawa lampa obrysowa boczna, tylko dla Kanady.	7,5
7	Lewa lampa stojąca/światło tylne, światło postojowe; Lewa lampa obrysowa boczna, tylko dla Kanady.	7,5
8	Przekaźnik główny silnika, obwód 87/3	20
9	Przekaźnik główny silnika, obwód 87/2	10
10	Przekaźnik główny silnika, obwód 87/1	15
11	Zestaw wskaźników, konsola bezpieczeństwa, złącze łącza danych; Klakson, tylko ze skórzaną sportową kierownicą z systemem przełączników kołyskowych kierownicy.	7,5
12	Radio CD, oświetlenie wnętrza	15
13	Przednia lampa przeciwmgielna	15
14	Jednostka sterująca ESP	25
15	Silnik wentylatora powietrza doładowującego; Sprężarka klimatyzacji, tylko z systemem klimatyzacji Plus.	15
16	Elektryczna pompa paliwowa	10
17	Wycieraczka tylnej szyby (fortwo coupe)	15
18	Jednostka sterująca ESP, jednostka sterująca systemów przytrzymujących	7,5
19	Regulacja lusterka zewnętrznego, tylko z elektrycznie regulowanymi i podgrzewanymi lusterkami zewnętrznymi	7,5
20	Radio, zestaw wskaźników, obrotomierz, złącze łącza danych, lampa zapasowa zmieniarka CD	15
21	Gniazdko wewnętrzne; Zapalniczka, tylko z zestawem do palenia.	15
22	Prawe światło mijania	7,5
23	Lewe światło mijania	7,5
24	Prawe światło drogowe	7,5
25	Lewe światło drogowe, lampka kontrolna świateł drogowych	7,5
26	Lampy stopu	15
27	Sterownik elektroniki silnika MEG, sterownik silnika EDG	7,5
28	Ogrzewanie tylnej szyby (fortwo coupe), silnik wentylatora chłodzącego	30
29	Miękki dach (fortwo cabrio); Elektryczny szklany dach przesuwny (stan na rok modelowy 2005).	30
30	Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów	40
31	Klakson, centralny zamek, zdalne zwalnianie pokrywy bagażnika	30
R1	Elektryczny szklany dach przesuwny (do roku modelowego 2004)	15
R2	Wielofunkcyjna jednostka sterująca, tylko dla Kanady	5
R3	pusty	—
R4	pusty	—
R5	Wielofunkcyjna jednostka sterująca, tylko dla Kanady	15
R6	pusty	—
R7	pusty	—
R8	Miękki dach (fortwo cabrio)	25
R9	Podgrzewane siedzenia	25

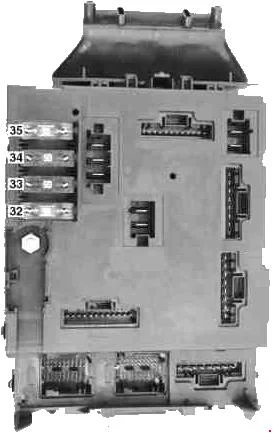

Skrzynka bezpieczników (tył) Smart Fortwo (A450, C450) (2002-2007)

Numer	Opis	Ampery [A]
32	Pompa wtrysku powietrza wtórnego (kontrola emisji)	30
33	Stacyjka	50
34	Jednostka sterująca ESP (N47-5)	50
35	Jednostka sterująca wspomagania kierownicy (N68)	30

Przekaźniki Smart Fortwo (A450, C450) (2002-2007)

Numer	Przekaźnik
A	Przekaźnik świateł przeciwmgielnych
b	Sterownik podgrzewanego siedzenia lewego
C	Sterownik prawego podgrzewanego siedzenia

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
