Smart Fortwo i Forfour W453 (2014-2019) – schematy bezpieczników i przekaźników
Rocznik 2014-2019
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Smarta Fortwo i Forfour W453 z lat: 2014, 2015, 2016, 2017, 2018, 2019.
Sprawdzanie oraz wymiana bezpieczników Smart Fortwo i Forfour W453 (2014-2019)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Smart Fortwo i Forfour W453 (2014-2019)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

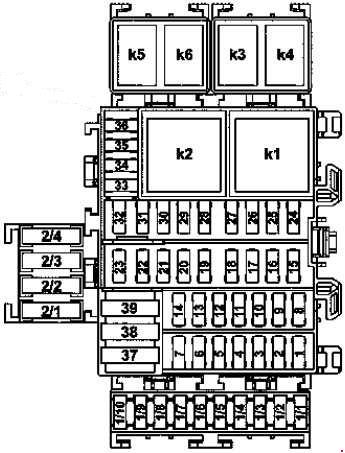

Skrzynka bezpieczników w przedziale pasażerskim Smart Fortwo i Forfour W453 (2014-2019)

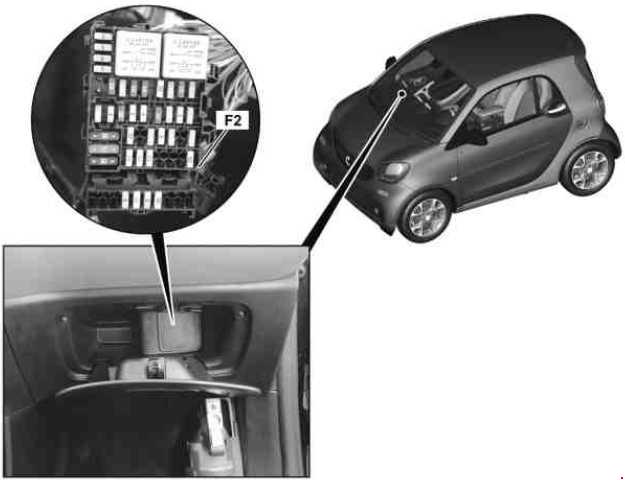

Lokalizacja skrzynki bezpieczników w Smart
Skrzynka bezpieczników znajduje się w schowku za pokrywą.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Przyłącze elektryczne bagażnika dachowego z tyłu | 20 |
| 2 | Zapasowy | — |
| 3 | Zapasowy | — |
| 4 | Zapasowy | — |
| 5 | Jednostka sterująca SAM po stronie kierowcy | 25 |
| 6 | Jednostka sterująca SAM po stronie kierowcy | 25 |
| 7 | Jednostka sterująca SAM po stronie kierowcy | 25 |
| 8 | Centralna jednostka sterująca SAM; Radio; Radio przez tuleję złącza do zacisku 15 R. |
15 |
| 9 | Zapasowy | — |
| 10 | Klakson | 15 |
| 11 | Czujnik akumulatora i jednostka sterująca SAM po stronie kierowcy | 5 |
| 12 | Zapalniczka przednia z podświetleniem popielniczki | 15 |
| 13 | Zapasowy | — |
| 14 | Silnik spalinowy: Automatyczna skrzynia biegów zabezpieczona przez tuleję złącza dla obwodu 30; Złącze diagnostyczne;Pojazd elektryczny: Obwód bezpiecznikowy 30;Tuleja złącza; Złącze diagnostyczne. |
20 |
| 15 | Zasilanie obwodu bezpiecznikowego 30 tuleja złącza | 15 |
| 16 | Silnik spalinowy Elektronika silnika chroniona przez tuleję złącza dla obwodu 30;Pojazd elektryczny: Zasilanie obwodu bezpiecznikowego 30;Tuleja złącza. |
5 |
| 17 | Zasilanie zabezpieczone przez tuleję przyłączeniową dla obwodu 30 | 15 |
| 18 | Włącznik świateł hamowania | 10 |
| 19 | Przełącznik regulacji lusterka zewnętrznego | 5 |
| 20 | Cewka transpondera; Elektroniczna jednostka sterująca programu stabilności i włącznik świateł hamowania; Chronione przez tuleję złącza dla obwodu 30. |
3 |
| 21 | Funkcje świetlne chronione przez tuleję złącza dla obwodu 30 | 10 |
| 22 | Czujnik kąta skrętu kierownicy;
Jednostka sterująca skrzynią biegów z podwójnym sprzęgłem. |
5 |
| 23 | Zapasowy | — |
| 24 | Centralna jednostka sterująca SAM | 15 |
| 25 | Centralna jednostka sterująca SAM | 10 |
| 26 | Centralna jednostka sterująca SAM | 15 |
| 27 | Centralna jednostka sterująca SAM | 20 |
| 28 | Jednostka sterująca SAM po stronie kierowcy | 10 |
| 29 | Jednostka sterująca SAM po stronie kierowcy | 10 |
| 30 | Przełącznik kombinowany; Syrena alarmowa; Zasilanie obwodu bezpiecznikowego;Tuleja złącza 30 (pojazd elektryczny). |
15 |
| 31 | Klaster instrumentów i instrumenty dodatkowe | 10 |
| 32 | Zapasowy | — |
| 33 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 5 |
| 34 | Przełącznik kombinowany | 5 |
| 35 | Sterownik elektrycznego wspomagania kierownicy | 5 |
| 36 | Centralna jednostka sterująca SAM | 5 |
| 37 | Jednostka sterująca SAM po stronie kierowcy | 30 |
| 38 | Przełącznik elektromagnetyczny zasilania klimatyzacji | 40 |
| 39 | Rozrusznik silnika spalinowego, przez przekaźnik rozrusznika | 30 |
| 39 | Pojazd elektryczny: silnik dmuchawy |
40 |
| 1/1 | Pojazd elektryczny: Obwód elektryczny pojazdu 30;Zasilanie tulei złącza. |
10 |
| 1/2 | Pojazd elektryczny: jednostka sterująca pompy próżniowej wspomagania hamulców sterująca elektroniki mocy |
— |
| 1/3 | Zapasowy | — |
| 1/4 | Jednostka sterująca wzmacniacza systemu dźwiękowego | 20 |
| 1/5 | Silnik spalinowy:
Jednostka sterująca skrzynią biegów z podwójnym sprzęgłem; Pojazd elektryczny: |
5 |
| 1/6 | Silnik lewego przedniego okna elektrycznego i silnik prawego przedniego okna elektrycznego | 25 |
| 1/7 | Lewe elektrycznie regulowane i podgrzewane lusterko zewnętrzne oraz prawe elektrycznie regulowane i podgrzewane lusterko zewnętrzne | 5 |
| 1/8 | Pojazd elektryczny: Jednostka sterująca ogrzewaniem przedniego siedzenia pasażera;Jednostka sterująca ogrzewaniem siedzenia kierowcy. |
25 |
| 1/9 | Zapasowy | — |
| 1/10 | Pojazd elektryczny: przekaźnik ogrzewania kierownicy | — |
| 2/1 | Zasilanie jednostki napędowej miękkiego dachu | 20 |
| 2/2 | Zasilanie jednostki napędowej miękkiego dachu | 20 |
| 2/3 | Zapasowy | — |
| 2/4 | Zapasowy | — |
| Przekaźniki | ||
| K1 | Przekaźnik podgrzewanej tylnej szyby/lusterek zewnętrznych | |
| K2 | Przekaźnik przedniej szyby elektrycznej | |
| K3 | Przesuwny przekaźnik dachowy | |
| K4 | Przekaźnik reflektorów przednich | |
| K5 | Przekaźnik rozrusznika | |
| K6 | Przekaźnik klaksonu fanfary | |
| K | Pojazd elektryczny: przekaźnik ogrzewania kierownicy |

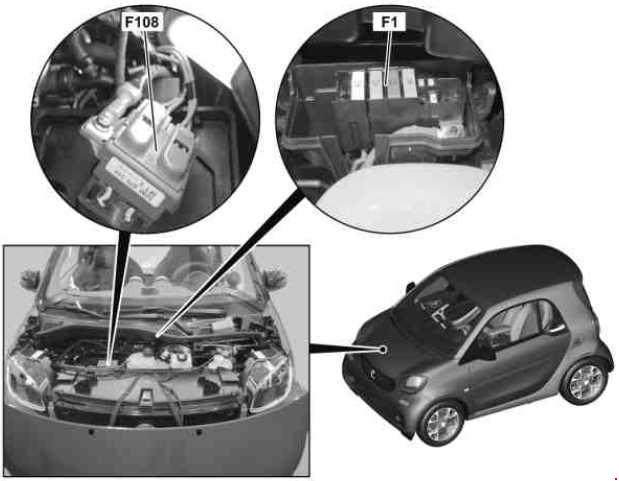

Skrzynka bezpieczników w komorze silnika Smart Fortwo i Forfour W453 (2014-2019)

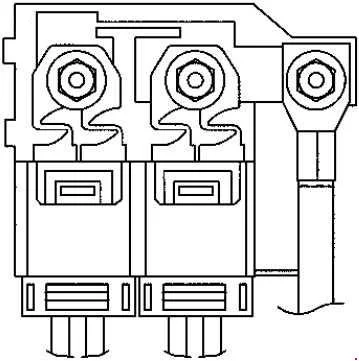

Główne bezpieczniki (zacisk akumulatora) Smart Fortwo i Forfour W453 (2014-2019)
| Numer | Opis | Ampery [A] |
|---|---|---|
| F1 | Silnik spalinowy: Bezpiecznik elektryczny 3A (F108f3A) i bezpiecznik elektryczny 3B (F108f3B);Pojazd elektryczny: Bezpiecznik zasilania i moduł przekaźnika (F1); Jednostka sterująca przetwornicy DC/DC. |
200 |
| F2A | Bezpiecznik wewnętrzny pojazdu i zasilanie modułu przekaźnikowego (F2); Chronione przez tulejkę złącza dla obwodu 30; Tuleja złącza dla obwodu 30. |
70 |
| F2B | Sterownik elektrycznego wspomagania kierownicy | 60 |
| F3A | Bezpiecznik wewnętrzny pojazdu i zasilanie modułu przekaźnika (F2); Stacyjka; Zabezpieczone przez tuleję złącza dla obwodu 30; Tuleja złącza dla obwodu 30. |
70 |
| F3B | Elektroniczna jednostka sterująca programu stabilności | 50 |

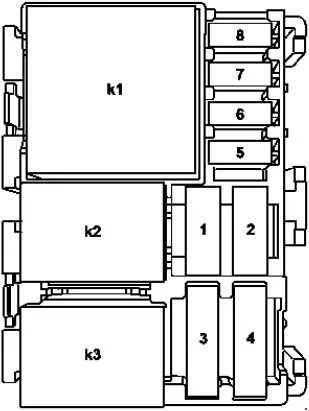

Moduł bezpiecznika/przekaźnika Smart Fortwo i Forfour W453 (2014-2019)
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Moduł przekaźnika silnika spalinowego wewnętrznego spalania | Dioda |
| 2 | Zasilanie przekaźnika pompy próżniowej (dla USA) | Dioda |
| 3 | Pompa paliwa z czujnikiem poziomu napełnienia i czujnikiem temperatury | 20 |
| 4 | Zasilanie obwodu bezpiecznikowego 30 tuleja złącza | 25 |
| 5 | Zasilanie tulejek konektorowych dla obwodu 87 | 15 |
| 6 | Przekaźnik sprężarki czynnika chłodniczego | 15 |
| 7 | Przekaźnik wentylatora przez wentylator | 10 |
| 8 | Jednostka sterująca skrzynią biegów z podwójnym sprzęgłem | 10 |
| Przekaźniki | ||
| K1 | Obwód funkcji silnika 87 przekaźnik | |
| K2 | Przekaźnik wentylatora | |
| K3 | Cewki zapłonowe/przekaźnik uruchamiania pompy paliwa | |
| K4 | – |
Przypisanie bezpieczników i przekaźników w module bezpiecznika/przekaźnika komory silnika (pojazd elektryczny)
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Zapasowy | – |
| 2 | Czujnik rozpoznawania trybu skrzyni biegów;
Sterownik napędu elektrycznego. |
15 |
| 3 | Przekaźnik wentylatora silnika napędu pojazdu elektrycznego | 40 |
| 4 | Przekaźnik pomp płynu chłodzącego układu chłodzenia akumulatora | 30 |
| 5 | Pompa płynu chłodzącego układu chłodzenia akumulatora | 15 |
| 6 | Dotyczy pojazdów elektrycznych: Jednostka sterująca systemu zarządzania akumulatorem;Jednostka sterująca napędu elektrycznego. |
5 |
| 7 | Zasilanie energoelektronika jednostka sterująca złącze zasilania tuleja zasilania | 20 |
| 8 | Obwód 87 tuleja złącza zasilania | 15 |
| Przekaźniki | ||
| K1 | Obwód funkcji silnika 87 przekaźnik | |
| K2 | Przekaźnik wentylatora | |
| K3 | Cewki zapłonowe/przekaźnik uruchamiania pompy paliwa | |
| K4 | Przekaźnik pomp płynu chłodzącego układu chłodzenia akumulatora |

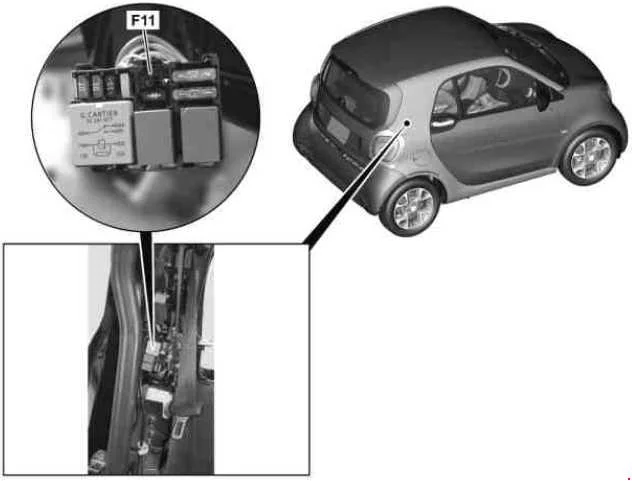

Tylny moduł bezpiecznika/przekaźnika Smart Fortwo i Forfour W453 (2014-2019)
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Podgrzewana szyba tylna nad przekaźnikiem podgrzewanej szyby tylnej/lusterek zewnętrznych | 30 |
| 2 | Silnik spalinowy: Jednostka sterująca nagrzewnicą przedniego fotela pasażera;Jednostka sterująca nagrzewnicą fotela kierowcy;Pojazd elektryczny: Jednostka sterująca pompy próżniowej układu wspomagania hamulców. |
30 |
| 3 | Zasilanie jednostki sterującej elektronicznym programem stabilizacyjnym | 25 |
| 4 | Pojazd elektryczny: Zapasowy bezpiecznik elektryczny 1 i bezpiecznik elektryczny 2 |
40 |
| 4 | Silnik spalinowy: przekaźnik dachu przesuwnego |
25 |
| 5 | Zasilanie bezpiecznika silnika spalinowego i modułu przekaźnika | 60 |
| 6 | Silnik spalinowy: Jednostka sterująca skrzynią biegów z podwójnym sprzęgłem; Chroniona przez tuleję złącza dla obwodu 30. |
50 |
| 6 | Pojazd elektryczny: bezpiecznik wewnętrzny pojazdu i zasilanie modułu przekaźnika | 40 |
| 7 | Silnik wentylatora
Nad przekaźnikiem wentylatora |
30 |
| 7 | Włącznik elektromagnetyczny wentylatora chłodzenie silnika spalinowego ICE |
30 |
| 8 | Zapasowy | — |
| 9 | Silnik spalinowy: Pompa wtrysku powietrza wtórnego (dla USA);Pojazd elektryczny: Nagrzewnica akumulatora wysokonapięciowego; Przekaźnik przegrzania akumulatora wysokonapięciowego. |
60 |
| K1 | Przekaźnik wentylatora |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
