W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb III z lat: 2023.

Skoda Superb III facelifting to odświeżona wersja trzeciej generacji Skody Superb, wprowadzona na rynek w 2019 roku. Wprowadzono w niej drobne zmiany stylistyczne, w tym nową atrapę chłodnicy, nowe reflektory LED i nowe zderzaki. Wnętrze również zostało lekko zmodyfikowane, a zastosowano też nowe systemy multimedialne. Pojawiły się też nowe wersje silnikowe, w tym hybrydowa wersja plug-in o mocy 218 KM. Wprowadzono również nowe systemy bezpieczeństwa i asystujące kierowcę, takie jak system automatycznego parkowania i system nagłaśniający dźwięki pieszych przy niskich prędkościach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Bezpieczniki w tablicy rozdzielczej

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

  • Otworzyć schowek po stronie pasażera.

Skoda Superb III (2023) - schematy bezpieczników i przekaźników
  • Zwolnij drążek hamulcowy schowka.

Skoda Superb III (2023) - schematy bezpieczników i przekaźników
  • Naciśnij występy blokujące, schowek schowa się.

  • Zmień bezpiecznik.

  • Włóż i zablokuj drążek hamulcowy.

  • Zamknąć schowek.

Skoda Superb III (2023) - schematy bezpieczników i przekaźników
Skoda Superb III (2023) - schematy bezpieczników i przekaźników

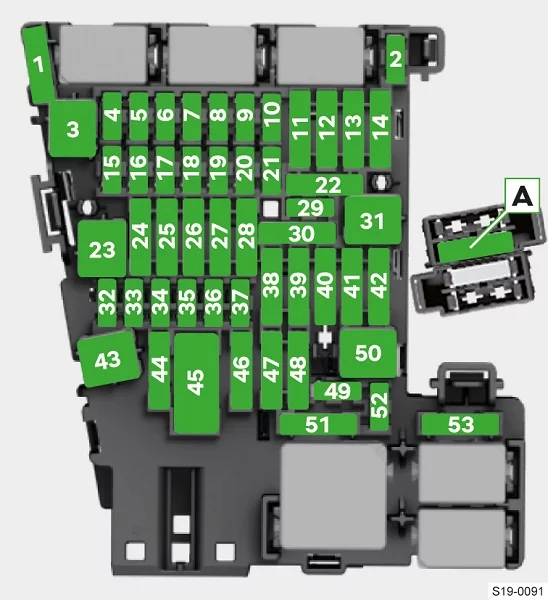

Dodatkowe bezpieczniki pod schowkiem po stronie pasażera w pojazdach z kierownicą po prawej stronie

Numer

Opis

1

SCR (AdBlue®)

2

Ogrzewanie kierownicy

3

Pusty

4

System alarmowy

5

magistrala danych

6

Automatyczna skrzynia biegów

7

Klimatyzacja, ogrzewanie, odbiornik ogrzewania postojowego, ogrzewanie przedniej i tylnej szyby, timer, kontrola ciśnienia w oponach

8

Wyłącznik świateł, czujnik deszczu, złącze diagnostyczne, hamulec postojowy, oświetlenie nastrojowe, czujnik instalacji alarmowej, reflektory przednie

9

Złącza USB

10

ekran urządzenia Infotainment

11

Światła – lewa strona

12

Infotainment

13

Napinacze pasów – strona lewa

14

Klimatyzacja/ogrzewanie

15

elektryczna blokada kierownicy

16

Phone box

17

tablica rozdzielcza, numer alarmowy

18

Kamera cofania, widok otoczenia (Area View)

19

KESSY (bezkluczykowy system blokowania i uruchamiania)

20

SCR (AdBlue®)

21

napęd na wszystkie koła

22

Zaczep do holowania

23

panoramiczny dach przesuwno-uchylny

24

Światła – prawa strona

25

Zamek centralny + elektryczne szyby (drzwi przednie i tylne lewe), lusterka zewnętrzne lewe (ogrzewanie, funkcja składania, regulacja powierzchni lusterek)

26

Ogrzewanie przednich foteli

27

Oświetlenie wnętrza

28

Zaczep do holowania

29

dźwignia obsługowa pod kierownicą

30

Pusty

31

otwarcie pokrywy bagażnika

32

system czujników parkowania, asystent parkowania

33

Poduszki powietrzna, włącznik świateł awaryjnych

34

ESCASR, wyświetlacz monitorowania opon, klimatyzacja, włącznik świateł cofania, lusterko wewnętrzne z automatycznym ściemnianiem, START-STOP, podgrzewane fotele tylne, hamulec postojowy, włącznik świateł

35

Złącze diagnostyczne, kamera, czujnik radarowy, wykrywanie „martwego pola”

36

USB-Funkcja ładowania – dla tylnych foteli

37

USB-Funkcja ładowania-na lusterku wewnętrznym

38

Zaczep do holowania

39

Zamek centralny + podnośnik szyb (drzwi przednie i tylne prawe), lusterko zewnętrzne prawe (ogrzewanie, funkcja składania, regulacja powierzchni lusterka)

40

gniazda 12 V

41

Napinacze pasów – strona prawa

42

pokrywa bagażnika, układ czyszczenia reflektorów, spryskiwacz szyby przedniej

43

wzmacniacz muzyki

44

Zaczep do holowania

45

elektrycznie ustawiane fotele

46

Gniazdo 230 V

47

wycieraczka szyby tylnej

48

Pusty

49

uruchomienie silnika, włącznik pedału sprzęgła

50

Pusty

51

ogrzewanie tylnych siedzeń

52

Regulacja amortyzatora (zawieszenie adaptacyjne)

53

Ogrzewanie szyby tylnej

A

Wentylacja przedniego fotela – kierownica z lewej strony

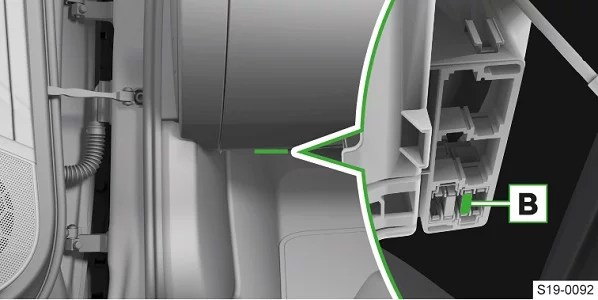

B

Wentylacja przedniego fotela – kierownica z prawej strony

Zobacz także:  Skoda Fabia III (2021) - schematy bezpieczników i przekaźników

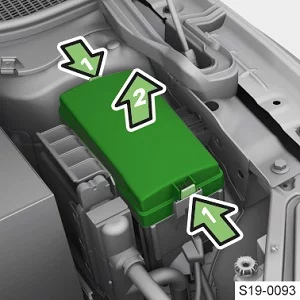

Bezpieczniki w komorze silnika

Skoda Superb III (2023) - schematy bezpieczników i przekaźników
  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

Skoda Superb III (2023) - schematy bezpieczników i przekaźników

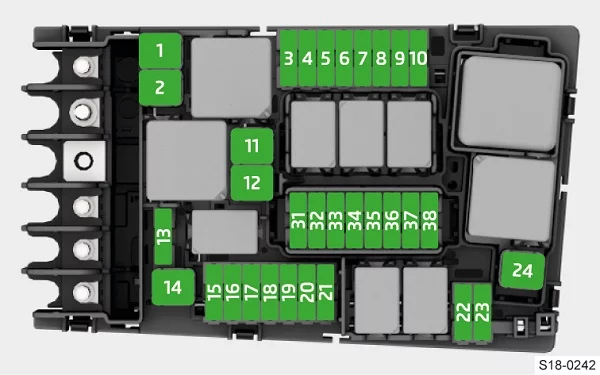

Numer

Opis

1

System pomocy ESC, hamulec postojowy

2

System wspomagania ESC

3

układ sterowania silnika

4

Wentylator chłodnicy, zawór regulacyjny ciśnienia paliwa, elektryczne ogrzewanie dodatkowe, instalacja świec żarowych, zapłon, masowy przepływomierz powietrza, elementy silnika

5

części silnika

6

Pusty

7

Żaluzje chłodnicy, pompa płynu chłodzącego, ogrzewanie odpowietrznika skrzyni korbowej, elementy silnika

8

Sonda lambda, czujnik NOx

9

Pompa płynu chłodzącego, zapłon, elementy silnika

10

Pompa paliwa

11

elektryczne ogrzewanie dodatkowe

12

elektryczne ogrzewanie dodatkowe

13

pompa oleju automatycznej skrzyni biegów

14

Ogrzewanie szyby przedniej

15

sygnał dźwiękowy

16

Zapłon, przełączana sprężarka klimatyzacji

17

System pomocy ESC, system sterowania silnika, cewka przekaźnika głównego

18

Magistrala danych, akumulator 12 V

19

wycieraczki przednie

20

Urządzenie wspomagania hamulców

21

Automatyczna skrzynia biegów

22

układ sterowania silnika

23

Rozrusznik

24

elektryczne ogrzewanie dodatkowe

31

Pusty

32

Pusty

33

Pusty

34

Pusty

35

Pusty

36

Lewy reflektor przedni

37

Ogrzewanie postojowe

38

Prawy przedni reflektor
