W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2016.

Skoda Rapid w wersji produkowanej w latach 2016 to model zaliczany do segmentu B, czyli klasy kompaktowej. Auto charakteryzuje się kanciastą sylwetką oraz przestronnym wnętrzem. W zależności od wybranej wersji wyposażenia, auto może być wyposażone w różne systemy bezpieczeństwa i udogodnienia, takie jak m.in. system multimedialny z ekranem dotykowym, klimatyzację automatyczną, tempomat czy asystenta parkowania.

W gamie silnikowej Skody Rapid z 2016 roku znajdowały się jednostki benzynowe i wysokoprężne o pojemności od 1,2 do 1,6 litra, o mocy od 75 do 125 KM. Wszystkie silniki były dostępne z manualną skrzynią biegów, a niektóre również z automatyczną skrzynią DSG.

W kwestii bezpieczeństwa, Skoda Rapid 2016 uzyskała pięć gwiazdek w teście Euro NCAP, dzięki m.in. seryjnemu wyposażeniu w system ABS, ESP, sześć poduszek powietrznych oraz systemy aktywnej i pasywnej ochrony pieszych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Roomster (2010-2011) - schematy bezpieczników i przekaźników

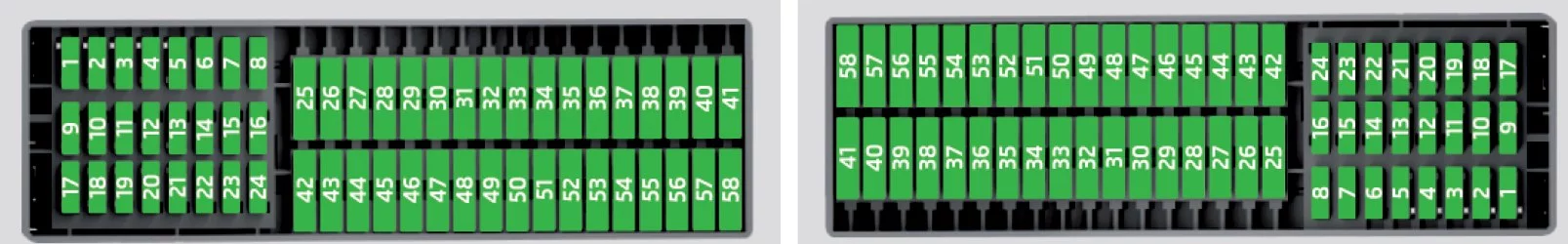

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie

Skoda Rapid (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 Lewe światło
2 Centralny zamek
3 Przekaźnik zapłonu
4 Prawe światło
5 Elektryczne szyby – kierowca
6 Centralna jednostka sterująca;

Oświetlenie wnętrza.

7 Klakson
8 Hak holowniczy;

Światło lewe.

9 Dźwignia obsługi pod kierownicą;

Sterownik silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Dźwignia sterująca automatycznej skrzyni biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Zaczep do holowania (tylko bez KESSY);

Wspomaganie kierownicy (tylko bez KESSY).

10 Elektrycznie sterowane szyby – tylne lewe
11 System czyszczenia reflektorów
12 Radio;

Wyświetlacz nawigacyjny.

13 Przygotowanie taksówki
14 Dźwignia obsługi pod kierownicą;

Włącznik świateł;

Blokada wyjęcia kluczyka ze stacyjki (automatyczna skrzynia biegów);

Migacz;

SmartGate;

Czujnik deszczu.

15 Układ klimatyzacji;

Dźwignia sterująca automatycznej skrzyni biegów;

Terminal diagnostyczny.

16 Klaster instrumentów
17 System alarmowy;

Klakson.

18 Nie przypisano
19 Nie przypisano
20 Nie przypisano
21 Nie przypisano
22 System wycieraczek przedniej i tylnej szyby
23 Podgrzewane fotele przednie
24 Wentylator nadmuchowy do klimatyzacji, ogrzewania
25 Nie przypisano
26 Przełącznik ogrzewania przednich siedzeń
27 Wycieraczka tylnej szyby
28 Nie przypisano
29 Poduszka powietrzna
30 Elektryczne szyby;

Włączniki świateł;

Włączniki świateł cofania;

Układ klimatyzacji;

Asystent parkowania;

Lusterko zewnętrzne;

Zasilanie listwy przycisków środkowych;

Zasilanie listwy przycisków bocznych;

Lusterko wewnętrzne.

31 Pompa paliwa;

Wentylator chłodnicy;

Tempomat;

Cewka przekaźnika wycieraczek przedniej i tylnej szyby.

32 Terminal diagnostyczny;

Regulacja zasięgu reflektorów;

Dźwignia obsługi pod kierownicą;

Oświetlenie wnętrza.

33 Cewka na przekaźniku rozrusznika;

Przełącznik pedału sprzęgła.

34 Podgrzewane dysze spryskiwaczy przedniej szyby
35 Nie przypisano
36 Nie przypisano
37 Radar
38 Nie przypisano
39 Elektryczny system ogrzewania dodatkowego
40 Nie przypisano
41 Ogrzewanie tylnej szyby
42 Elektryczne szyby – pasażer z przodu
43 Zaczep holowniczy – styk w gnieździe
44 Zapalniczka;

Gniazdo zasilania 12 V.

45 Elektrycznie sterowane szyby – tylne prawe
46 Spryskiwacz szyby przedniej i tylnej;

Dźwignia obsługi pod kierownicą.

47 Zaczep holowniczy – styk w gnieździe
48 Hak holowniczy – światło prawe
49 Pompa paliwowa
50 Radio
51 Ogrzewanie lusterka zewnętrznego
52 KESSY
53 Blokada kierownicy (KESSY)
54 ABS lub ESC
55 Nie przypisano
56 Nie przypisano
57 Nie przypisano
58 Nie przypisano
59 Nie przypisano

Skrzynka bezpieczników w komorze silnika

Skoda Rapid (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 Wentylator chłodnicy
2 System świec żarowych
3 ABS lub ESC
4 Ogrzewanie elektryczne pomocnicze – obieg 2
5 Ogrzewanie elektryczne pomocnicze – obieg 3
6 Automatyczna skrzynia biegów
7 Jednostka sterująca silnika
8 Wycieraczki
9 Centralna jednostka sterująca;

Moduł danych akumulatora

10 ABS lub ESC
11 Nie przypisano
12 Elementy silnika
13 Przełącznik pedału hamulca
14 Elementy silnika;

Cewka przekaźnika pompy paliwa;

Wentylator chłodnicy, pompa chłodzenia.

15 Jednostka sterująca silnika
16 Rozrusznik
17 Jednostka sterująca silnika
18 Elementy silnika;

Cewki przekaźnika dodatkowej nagrzewnicy elektrycznej.

19 Sonda lambda
20 Układ świec żarowych;

Nagrzewnica wentylacyjna skrzyni korbowej.
