W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb III z lat: 2022.
Skoda Superb III facelifting został wprowadzony na rynek w 2019 roku jako odświeżona wersja trzeciej generacji modelu. Zmiany dotyczyły przede wszystkim stylistyki zewnętrznej, która została delikatnie zmodyfikowana. Zmieniono m.in. przedni grill, reflektory, zderzak i tylne światła. Wewnątrz pojazdu zmieniono m.in. tapicerkę oraz dodano nowe systemy multimedialne i asystujące kierowcę.
Wśród innych nowości wprowadzonych w ramach faceliftingu były m.in. nowe jednostki napędowe, w tym silnik 1.5 TSI o mocy 150 KM oraz 2.0 TDI o mocy 190 KM. Wersja hybrydowa plug-in o mocy 218 KM została również wprowadzona do oferty. Zmiany wprowadzone w ramach faceliftingu uczyniły Skodę Superb III bardziej nowoczesną i atrakcyjną dla klientów.
Bezpieczniki w tablicy rozdzielczej
Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie
Otworzyć schowek po stronie kierowcy.
Chwycić i rozłożyć schowek boczny w obszarze A.
Zmień bezpiecznik.
Zamknąć schowek.

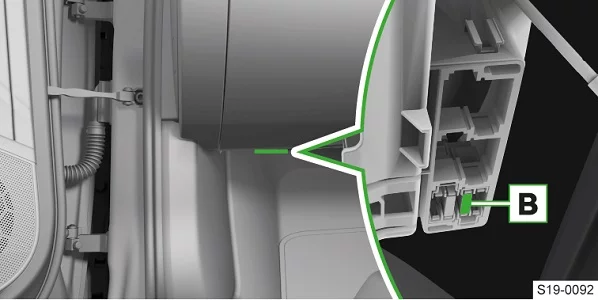

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie
Otworzyć schowek po stronie pasażera.
Zwolnij drążek hamulcowy schowka.
Naciśnij występy blokujące, schowek schowa się.
Zmień bezpiecznik.
Włóż i zablokuj drążek hamulcowy.
Zamknąć schowek.
|

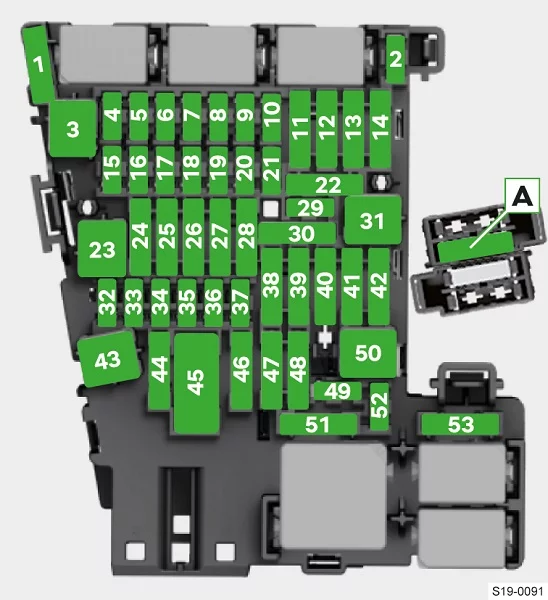

Numer |
Opis |
|---|---|
|
1 |
SCR (AdBlue®) |
|
2 |
Ogrzewanie kierownicy |
|
3 |
Zapasowy |
|
4 |
System alarmowy |
|
5 |
Magistrala danych |
|
6 |
Automatyczna skrzynia biegów |
|
7 |
Klimatyzacja; Ogrzewanie; Odbiornik ogrzewania postojowego; Ogrzewanie przedniej i tylnej szyby; Zegar; Kontrola ciśnienia opon. |
|
8 |
Wyłącznik świateł; Czujnik deszczu; Złącze diagnostyczne; Hamulec postojowy; Oświetlenie nastrojowe; Czujnik instalacji alarmowej; Reflektory przednie. |
|
9 |
Złącza USB |
|
10 |
Ekran urządzenia Infotainment |
|
11 |
Oświetlenie pojazdu – strona lewa |
|
12 |
Urządzenie Infotainment |
|
13 |
Napinacze pasów – strona lewa |
|
14 |
Klimatyzacja/ogrzewanie |
|
15 |
elektryczna blokada kierownicy |
|
16 |
Phonebox |
|
17 |
Tablica rozdzielcza, numer alarmowy |
|
18 |
Kamera cofania; Widok otoczenia (Area View). |
|
19 |
KESSY (system zamykania i uruchamiania bez kluczyka) |
|
20 |
SCR (AdBlue®) |
|
21 |
Napęd na wszystkie koła |
|
22 |
Hak holowniczy |
|
23 |
Panoramiczny dach przesuwno-uchylny |
|
24 |
Oświetlenie pojazdu – strona prawa |
|
25 |
Centralne ryglowanie + podnośnik szyby – drzwi przednie lewe i tylne lewe; Lewe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka). |
|
26 |
Ogrzewanie siedzeń przednich |
|
27 |
Oświetlenie wnętrza |
|
28 |
Hak holowniczy |
|
29 |
Dźwignia obsługowa pod kierownicą |
|
30 |
Zapasowy |
|
31 |
otwarcie pokrywy bagażnika |
|
32 |
System czujników parkowania; Asystent parkowania. |
|
33 |
Poduszki powietrzna; Włącznik świateł awaryjnych. |
|
34 |
ESC; ASR; Wskaźnik kontroli opon; Klimatyzacja; Włącznik świateł cofania; Lusterko z automatycznym ściemnianiem; START-STOP; Podgrzewane tylne siedzenia; Hamulec postojowy; Włącznik świateł. |
|
35 |
Złącze diagnostyczne; Kamera; Czujnik radarowy; Wykrywanie „martwego pola”. |
|
36 |
Funkcja ładowania USB – dla tylnych siedzeń |
|
37 |
Funkcja ładowania USB – na lusterku wewnętrznym |
|
38 |
Hak holowniczy |
|
39 |
Centralne ryglowanie + podnośnik szyby – drzwi przednie prawe i tylne prawe; Prawe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka). |
|
40 |
Gniazda 12 V |
|
41 |
Napinacze pasów – strona prawa |
|
42 |
Pokrywa bagażnika; Układ czyszczenia reflektorów; Spryskiwacz szyby przedniej. |
|
43 |
Wzmacniacz muzyki |
|
44 |
Hak holowniczy |
|
45 |
Elektrycznie ustawiane fotele |
|
46 |
Gniazdo 230 V |
|
47 |
Wycieraczka szyby tylnej |
|
48 |
Zapasowy |
|
49 |
Uruchomienie silnika; Włącznik pedału sprzęgła. |
|
50 |
Zapasowy |
|
51 |
Ogrzewanie tylnych siedzeń |
|
52 |
Regulacja amortyzatora (zawieszenie adaptacyjne) |
|
53 |
Ogrzewanie szyby tylnej |
|
A |
Wentylacja przedniego siedzenia – kierownica z lewej strony |
|
B |
Wentylacja przedniego siedzenia – kierownica z prawej strony |
Bezpieczniki w komorze silnika

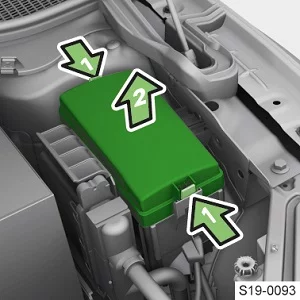

Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Zmień bezpiecznik.
Załóż pokrywę i zatrzaśnij.
Dopasuj prawidłowo pokrywę i zaczep mocno.
|

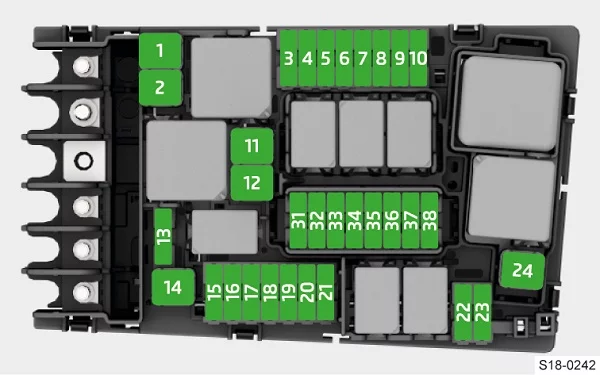

Numer |
Opis |
|---|---|
|
1 |
System pomocy ESC; Hamulec postojowy. |
|
2 |
System wspomagania ESC |
|
3 |
Układ sterowania silnika |
|
4 |
Wentylator chłodnicy; Zawór regulacyjny ciśnienia paliwa; Elektryczne ogrzewanie dodatkowe; Instalacja świec żarowych; Zapłon; Zasowy przepływomierz powietrza; Elementy silnika. |
|
5 |
Części silnika |
|
6 |
Zapasowy |
|
7 |
Żaluzje chłodnicy; Pompa płynu chłodzącego; Ogrzewanie odpowietrznika skrzyni korbowej; Elementy silnika. |
|
8 |
Sonda lambda; Czujnik NOx. |
|
9 |
Pompa płynu chłodzącego; Zapłon; Elementy silnika. |
|
10 |
Pompa paliwa |
|
11 |
Elektryczne ogrzewanie dodatkowe |
|
12 |
Elektryczne ogrzewanie dodatkowe |
|
13 |
Pompa oleju automatycznej skrzyni biegów |
|
14 |
Ogrzewanie szyby przedniej |
|
15 |
Sygnał dźwiękowy |
|
16 |
Zapłon; Przełączana sprężarka klimatyzacji. |
|
17 |
System pomocy ESC; System sterowania silnika; Cewka przekaźnika głównego. |
|
18 |
Magistrala danych; Akumulator 12 V. |
|
19 |
Wycieraczki przednie |
|
20 |
Urządzenie wspomagania hamulców |
|
21 |
Automatyczna skrzynia biegów |
|
22 |
Układ sterowania silnika |
|
23 |
Rozrusznik |
|
24 |
Elektryczne ogrzewanie dodatkowe |
|
31 |
Zapasowy |
|
32 |
Zapasowy |
|
33 |
Zapasowy |
|
34 |
Zapasowy |
|
35 |
Zapasowy |
|
36 |
Lewy reflektor przedni |
|
37 |
Ogrzewanie postojowe |
|
38 |
Prawy przedni reflektor |
