Skoda Superb III (2021) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb III z lat: 2021.

Skoda Superb III, rocznik 2021 to jedno z najnowocześniejszych aut w segmencie klasy średniej i flagowy model Skody. Samochód jest dostępny w wersjach sedan oraz kombi, a jego głównymi atutami są przestronność, wysoka jakość wykonania oraz bogate wyposażenie.

W zależności od wersji wyposażenia, Skoda Superb III oferuje szereg systemów bezpieczeństwa, w tym między innymi system rozpoznawania pieszych i rowerzystów, adaptacyjny tempomat, asystenta pasa ruchu, asystenta parkowania oraz kamerę cofania. Poza tym auto może być wyposażone w system multimedialny z dużym ekranem dotykowym, nawigację, system audio marki Canton oraz wiele innych funkcji, takich jak system rozpoznawania głosu czy integracja z aplikacjami na smartfony.

Pod maską Skody Superb III, rocznik 2021, dostępne są różne jednostki napędowe, w tym benzynowe, diesla oraz hybrydowe typu plug-in. Wszystkie silniki są zgodne z normą emisji spalin Euro 6d-TEMP. Samochód oferuje także różne opcje zawieszenia, w tym adaptacyjne zawieszenie DCC, co wpływa na komfort jazdy i prowadzenie auta.

Podsumowując, Skoda Superb III, rocznik 2021, to bardzo dobre auto, które z powodzeniem może sprostać oczekiwaniom zarówno osób prywatnych, jak i flotowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Yeti (2016) - schematy bezpieczników i przekaźników



Bezpieczniki w tablicy rozdzielczej

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

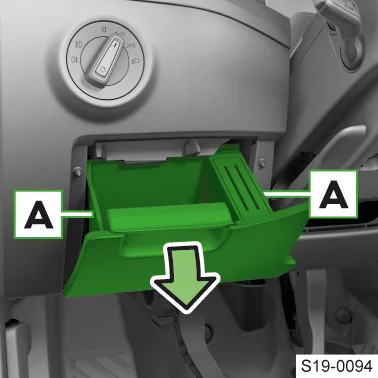

  • Otworzyć schowek po stronie kierowcy.

Skoda Superb III (2021) - schematy bezpieczników i przekaźników
  • Chwycić i rozłożyć schowek boczny w obszarze A.

  • Zmień bezpiecznik.

  • Zamknąć schowek.

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

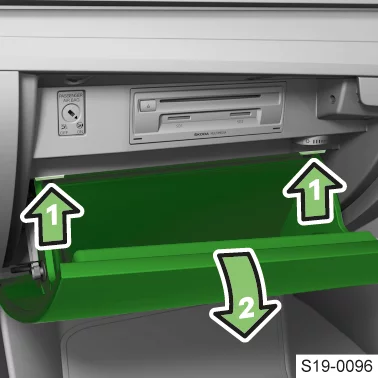

  • Otworzyć schowek po stronie pasażera.

Skoda Superb III (2021) - schematy bezpieczników i przekaźników
  • Zwolnij drążek hamulcowy schowka.

Skoda Superb III (2021) - schematy bezpieczników i przekaźników
  • Naciśnij występy blokujące, schowek schowa się.

  • Zmień bezpiecznik.

  • Włóż i zablokuj drążek hamulcowy.

  • Zamknąć schowek.

Skoda Superb III (2021) - schematy bezpieczników i przekaźników
Skoda Superb III (2021) - schematy bezpieczników i przekaźników

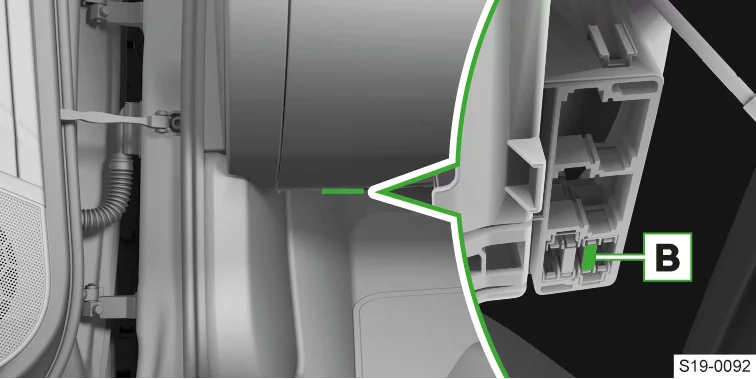

Dodatkowe bezpieczniki pod schowkiem po stronie pasażera dla pojazdów z kierownicą po prawej stronie

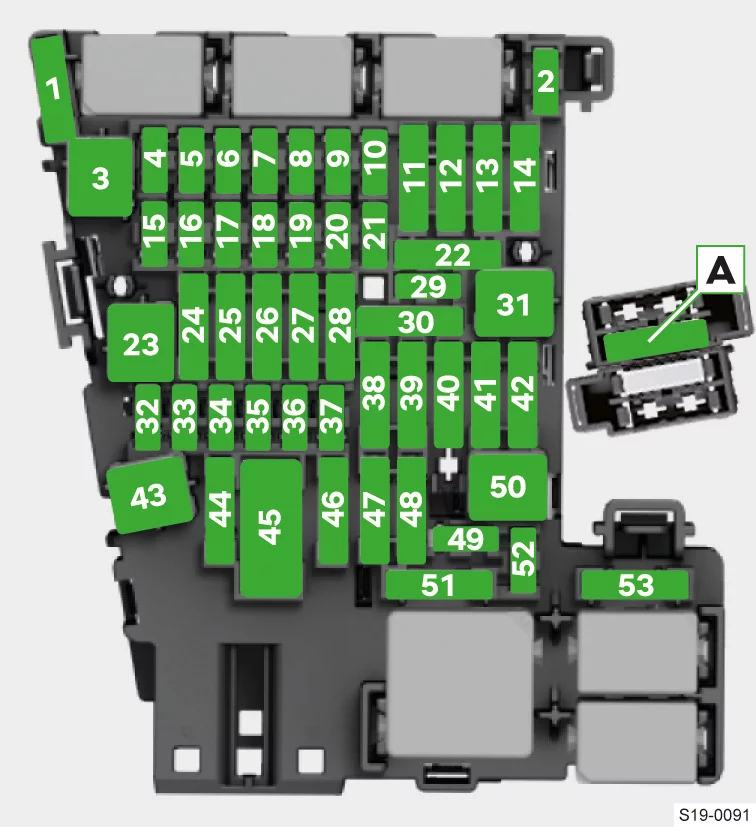

Numer

Opis

1

SCR (AdBlue®)

2

ogrzewanie kierownicy

3

Pusty

4

System alarmowy

5

magistrala danych

6

Automatyczna skrzynia biegów

7

Klimatyzacja, ogrzewanie, odbiornik ogrzewania postojowego, ogrzewanie przedniej i tylnej szyby, zegar, kontrola opon

8

Wyłącznik świateł, czujnik deszczu, złącze diagnostyczne, hamulec postojowy, oświetlenie nastrojowe, czujnik instalacji alarmowej, reflektory przednie

9

Złącza USB

10

ekran urządzenia Infotainment

11

Oświetlenie pojazdu – strona lewa

12

urządzenie Infotainment

13

napinacze pasów – strona lewa

14

Klimatyzacja/ogrzewanie

15

elektryczna blokada kierownicy

16

Phonebox

17

tablica rozdzielcza, numer alarmowy

18

Kamera cofania, system obserwacji otoczenia (Area View)

19

KESSY (system zamykania i uruchamiania bez kluczyka)

20

SCR (AdBlue®)

21

napęd na wszystkie koła

22

Hak holowniczy

23

panoramiczny dach przesuwno-uchylny

24

Oświetlenie pojazdu – strona prawa

25

Centralny zamek + podnośnik szyby (drzwi przednie lewe i tylne lewe), lewe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka)

26

Ogrzewanie siedzeń przednich

27

Oświetlenie wnętrza

28

Hak holowniczy

29

dźwignia obsługowa pod kierownicą

30

Pusty

31

otwarcie pokrywy bagażnika

32

system czujników parkowania, asystent parkowania

33

Poduszki powietrzna, włącznik świateł awaryjnych

34

ESC, ASR, wskaźnik kontroli opon, klimatyzacja, włącznik świateł cofania, lusterko wewnętrzne z automatycznym ściemnianiem, START-STOP, podgrzewane tylne siedzenia, hamulec postojowy, włącznik świateł

35

Złącze diagnostyczne, kamera, czujnik radarowy, wykrywanie „martwego pola”

36

Funkcja ładowania USB – dla tylnych siedzeń

37

Funkcja ładowania przez USB – na lusterku wewnętrznym

38

Hak holowniczy

39

Centralny zamek + podnośnik szyby (drzwi przednie prawe i tylne prawe), prawe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka)

40

gniazda 12 V

41

napinacze pasów – strona prawa

42

pokrywa bagażnika, układ czyszczenia reflektorów, spryskiwacz szyby przedniej

43

wzmacniacz muzyki

44

Hak holowniczy

45

elektrycznie ustawiane fotele

46

gniazdo 230 V

47

wycieraczka szyby tylnej

48

Pusty

49

uruchomienie silnika, włącznik pedału sprzęgła

50

Pusty

51

ogrzewanie tylnych siedzeń

52

Regulacja amortyzatora (zawieszenie adaptacyjne)

53

Ogrzewanie szyby tylnej

A

Wentylacja przedniego siedzenia – kierownica z lewej strony

B

Wentylacja przedniego siedzenia – kierownica z prawej strony

Zobacz także:  Skoda Octavia IV (2020) - schematy bezpieczników i przekaźników

Bezpieczniki w komorze silnika

Skoda Superb III (2021) - schematy bezpieczników i przekaźników

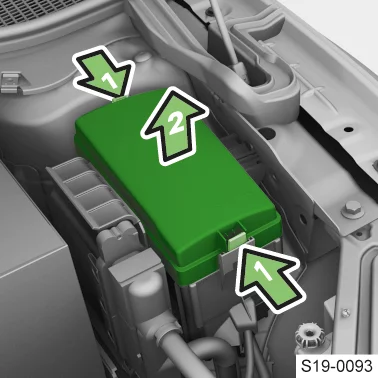

  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

Skoda Superb III (2021) - schematy bezpieczników i przekaźników

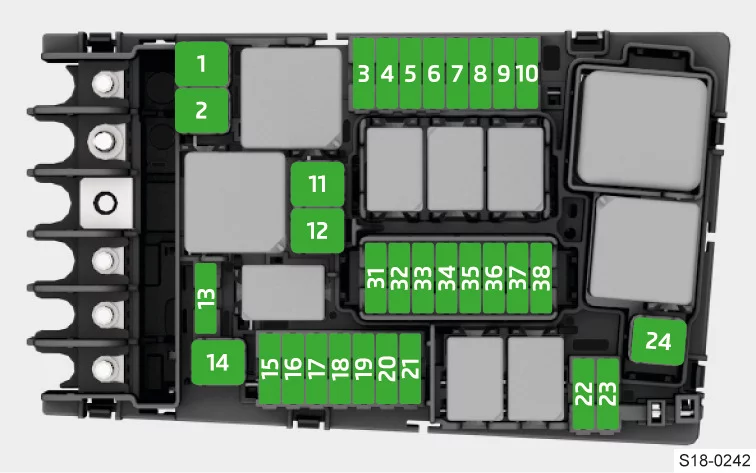

Numer

Opis

1

System pomocy ESC, hamulec postojowy

2

System pomocy ESC

3

układ sterowania silnika

4

Wentylator chłodnicy, zawór regulacyjny ciśnienia paliwa, elektryczne ogrzewanie dodatkowe, instalacja świec żarowych, zapłon, masowy przepływomierz powietrza, elementy silnika

5

części silnika

6

Pusty

7

Żaluzje chłodnicy, pompa płynu chłodzącego, ogrzewanie odpowietrznika skrzyni korbowej, elementy silnika

8

sonda lambda, czujnik NOx

9

Pompa płynu chłodzącego, zapłon, elementy silnika

10

Pompa paliwa

11

elektryczne ogrzewanie dodatkowe

12

elektryczne ogrzewanie dodatkowe

13

pompa oleju automatycznej skrzyni biegów

14

Ogrzewanie szyby przedniej

15

sygnał dźwiękowy

16

Zapłon

17

System pomocy ESC, system sterowania silnika, cewka przekaźnika głównego

18

Magistrala danych, akumulator 12 V

19

wycieraczki przednie

20

Urządzenie wspomagania hamulców

21

Automatyczna skrzynia biegów

22

układ sterowania silnika

23

Rozrusznik

24

elektryczne ogrzewanie dodatkowe

31

Pusty

32

Pusty

33

Pusty

34

Pusty

35

Pusty

36

Lewy reflektor przedni

37

Ogrzewanie postojowe

38

Prawy przedni reflektor
