W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia iV plug-in z lat: 2021. Skoda Octavia iV plug-in jest nowoczesną hybrydową wersją popularnego modelu Octavia. Przedstawia zaawansowany układ napędowy, który łączy silnik spalinowy z silnikiem elektrycznym, zapewniając efektywność i oszczędność paliwa. Octavia iV plug-in wykorzystuje połączenie silnika benzynowego i jednostki […]

05/17/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia iV plug-in z lat: 2021.

Skoda Octavia iV plug-in jest nowoczesną hybrydową wersją popularnego modelu Octavia. Przedstawia zaawansowany układ napędowy, który łączy silnik spalinowy z silnikiem elektrycznym, zapewniając efektywność i oszczędność paliwa.

Octavia iV plug-in wykorzystuje połączenie silnika benzynowego i jednostki elektrycznej, co umożliwia korzystanie z napędu elektrycznego, spalinowego lub ich kombinacji. Silnik spalinowy to zazwyczaj jednostka benzynowa, podczas gdy silnik elektryczny jest zasilany z baterii litowo-jonowej, która może być ładowana z gniazdka lub poprzez odzyskiwanie energii podczas hamowania.

Jednym z głównych atutów Octavii iV plug-in jest jej ekonomiczność. Dzięki możliwości jazdy na napędzie elektrycznym, osiąga niższe zużycie paliwa i emituje mniejsze ilości CO2 w porównaniu do tradycyjnych pojazdów wyłącznie spalinowych. Dodatkowo, jazda na czystym napędzie elektrycznym pozwala na cichą i bezemisyjną podróż na krótsze dystanse.

Octavia iV plug-in oferuje również zróżnicowane tryby jazdy, które pozwalają na dostosowanie charakterystyki napędu do preferencji kierowcy i warunków drogowych. Można wybierać między trybem pełni elektrycznym, hybrydowym lub trybem sportowym, który zapewnia pełną moc obu silników dla lepszych osiągów.

Wnętrze Octavii iV plug-in jest przestronne, oferując komfortową przestrzeń dla kierowcy i pasażerów. Wyposażone jest w nowoczesne funkcje i technologie, takie jak system multimedialny, systemy bezpieczeństwa i asystentów kierowcy, które poprawiają zarówno wygodę, jak i bezpieczeństwo podróży.

Ponadto, Octavia iV plug-in posiada odpowiednio dobraną pojemność baterii, umożliwiającą osiągnięcie zasięgu na napędzie elektrycznym na poziomie kilkudziesięciu kilometrów, co jest wystarczające do codziennych dojazdów w mieście.

Zobacz także:  Skoda Yeti (2010) - schematy bezpieczników i przekaźników

Podsumowując, Skoda Octavia iV plug-in (2021) to zaawansowana hybrydowa wersja popularnego modelu, oferująca ekonomiczność, oszczędność paliwa i możliwość jazdy na czystym napędzie elektrycznym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w przedziale pasażerskim

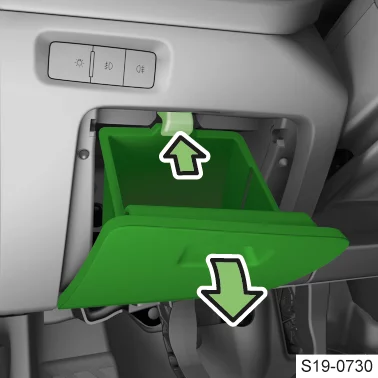

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

  • Otworzyć schowek po stronie kierowcy.

Skoda Octavia iV plug-in (2021) - schematy bezpieczników i przekaźników
  • Naciśnij przycisk i otwórz schowek.

  • Zmień bezpiecznik.

  • Zamknąć schowek.

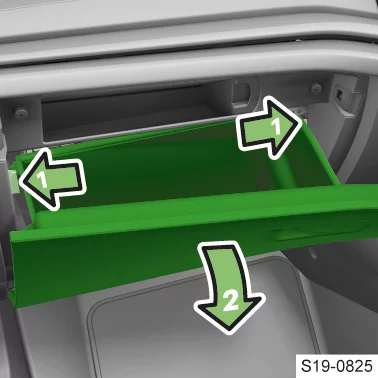

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

  • Otworzyć schowek po stronie pasażera.

Skoda Octavia iV plug-in (2021) - schematy bezpieczników i przekaźników
  • Zwolnij drążek hamulcowy schowka.

Skoda Octavia iV plug-in (2021) - schematy bezpieczników i przekaźników
  • Naciśnij występy blokujące, schowek schowa się.

  • Zmień bezpiecznik.

  • Włóż i zablokuj drążek hamulcowy.

  • Zamknąć schowek.

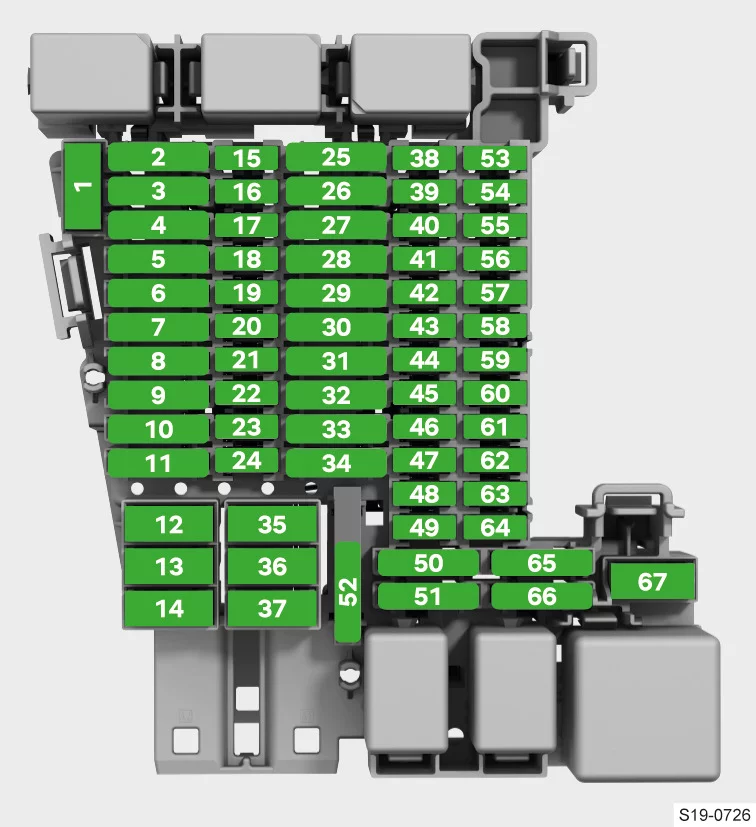

Skoda Octavia iV plug-in (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

wolny

2

wolny

3

Hak holowniczy

4

wolny

5

Dźwignia sterująca automatycznej skrzyni biegów

6

Oświetlenie wnętrza

7

Ogrzewanie siedzeń przednich

8

Dach przesuwno-uchylny

9

Centralne ryglowanie + podnośnik szyb (lewa strona pojazdu), lewe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka)

10

wolny

11

Hak holowniczy

12

Światła zewnętrzne pojazdu, reflektor przeciwmgłowy prawy, podniesione światła hamowania, oświetlenie tablicy rejestracyjnej

13

Zamek centralny (drzwi tylne i pokrywa bagażnika, klapka wlewu paliwa), spryskiwacz szyby przedniej, system czyszczenia reflektorów

14

wzmacniacz muzyki

15

wolny

16

Poduszki bezpieczeństwa

17

wolny

18

Blokada kolumny kierownicy, KESSY (system bezkluczykowego rozruchu)

19

Zestaw wskaźników, połączenie alarmowe, usługi online

20

Złącza USB Phonebox, z przodu

21

Kamera cofania, system obserwacji otoczenia (Top View)

22

Wentylacja siedziska z przodu

23

Oświetlenie wnętrza z przodu, mikrofon, obsługa dachu przesuwno-uchylnego

24

wolny

25

Napinacz pasa – z przodu z lewej

26

Centralne ryglowanie + podnośnik szyb (prawa strona pojazdu), prawe lusterko zewnętrzne (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka)

27

Napinacz pasa – z przodu z prawej

28

System kontroli akumulatorów wysokonapięciowych – bezpieczne wyłączanie systemu wysokonapięciowego

Bezpiecznik może wymieniać tylko specjalistyczna firma!

29

Hak holowniczy

30

urządzenie Infotainment

31

Hak holowniczy

32

ogrzewanie tylnych siedzeń

33

wolny

34

gniazdo 230 V

35

Światła zewnętrzne pojazdu, reflektor przeciwmgłowy lewy

36

Klimatyzacja

37

Elektryczna pokrywa bagażnika

38

wolny

39

ogrzewanie kierownicy

40

wolny

41

magistrala danych

42

Automatyczna skrzynia biegów, wskaźnik biegów

43

Klimatyzacja przednia, klimatyzacja tylna, ogrzewanie dodatkowe (ogrzewanie postojowe), ogrzewanie tylnej szyby

44

Asystent zmiany pasa ruchu (Side Assist), złącze diagnostyczne, czujnik deszczu do świateł, automatyczna regulacja zasięgu reflektorów, hamulec postojowy, alarm, włącznik światła, przyciski w konsoli środkowej

45

Elektronika kolumny kierownicy, dźwignia obsługowa pod kierownicą

46

Ekran Infotainment, wyświetlacz przezierny

47

Układ aktywnego zawieszenia (DCC)

48

wolny

49

wolny

50

wolny

51

wolny

52

gniazdo 12 V w bagażniku

53

Bezdotykowa obsługa pokrywy bagażnika

54

wolny

55

wolny

56

wolny

57

wolny

58

Asystent parkowania, pomoc w parkowaniu, przedni czujnik radarowy, kamera przednia do systemów asystujących

59

Hamulec postojowy, klimatyzacja, czujnik biegu wstecznego, lusterko wewnętrzne, generator dźwięku silnika

60

Złącze diagnostyczne

61

Przełącznik pedału sprzęgła, układ wysokowoltowy, elektronika do napędu elektrycznego

62

USB tylne, USB na lusterku wewnętrznym

63

wolny

64

wolny

65

Generator dźwięku silnika

66

wycieraczka szyby tylnej

67

Ogrzewanie szyby tylnej

Zobacz także:  Skoda Citigo (2016) - schematy bezpieczników i przekaźników

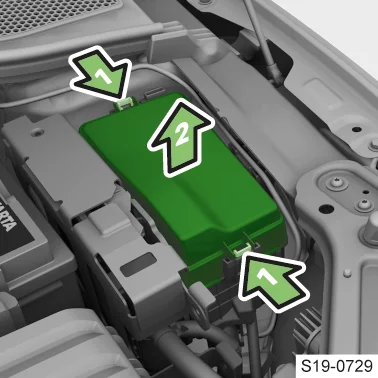

Skrzynka bezpieczników w komorze silnika

Skoda Octavia iV plug-in (2021) - schematy bezpieczników i przekaźników
  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

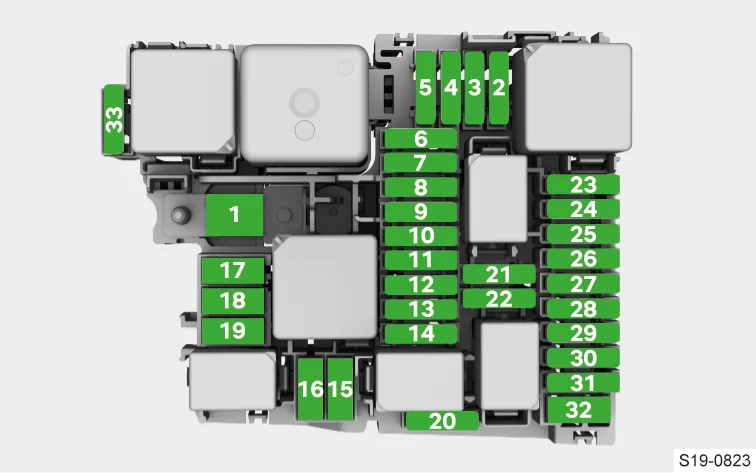

Skoda Octavia iV plug-in (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

Wspomaganie kierownicy

Bezpiecznik może wymieniać tylko specjalistyczna firma!

2

System pomocy ESC, układ sterowania silnika, elementy silnika

3

Ładowarka do akumulatora wysokiego napięcia, napęd elektryczny

4

Lewy reflektor przedni

5

Prawy przedni reflektor

6

System alarmowy

7

wolny

8

Urządzenie wspomagania hamulców

9

sygnał dźwiękowy

10

wycieraczki przednie

11

Klimatyzacja

12

wolny

13

System pomocy ESC

14

Ogrzewanie dodatkowe (ogrzewanie postojowe)

15

System pomocy ESC

16

Automatyczna skrzynia biegów

17

Ogrzewanie

18

Ogrzewanie

19

wolny

20

Blokada poprzeczna przedniej osi (VAQ)

21

wolny

22

wolny

23

układ sterowania silnika

24

części silnika

25

części silnika

26

części silnika

27

Sondy lambda

28

części silnika

29

Pompa paliwa

30

części silnika

31

wolny

32

Ogrzewanie szyby przedniej

33

Ogrzewanie

Zobacz także:  Skoda Superb III (2018-2019) - schematy bezpieczników i przekaźników
