Skoda Rapid (2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2017. Skoda Rapid to samochód kompaktowy, który zadebiutował w 2012 roku. W 2017 roku model przeszedł facelifting, którego efektem był odświeżony wygląd zewnętrzny i wewnętrzny. W przypadku Skody Rapid rocznika 2017, pojawiły się nowe reflektory i zderzaki, co w […]

05/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2017.

Skoda Rapid to samochód kompaktowy, który zadebiutował w 2012 roku. W 2017 roku model przeszedł facelifting, którego efektem był odświeżony wygląd zewnętrzny i wewnętrzny.

W przypadku Skody Rapid rocznika 2017, pojawiły się nowe reflektory i zderzaki, co w połączeniu z przemodelowaną atrapą chłodnicy nadało mu bardziej dynamiczny wygląd. Wnętrze zostało również poddane niewielkim zmianom, takim jak nowe materiały wykończeniowe i ulepszony system multimedialny.

Pod względem mechanicznym, Skoda Rapid 2017 oferowana była z szeroką gamą silników benzynowych i diesla, w tym również z wersją z napędem na cztery koła. Samochód był również wyposażony w szereg systemów bezpieczeństwa, takich jak systemy asystujące kierowcę i airbagi.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Kodiaq (2020) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie

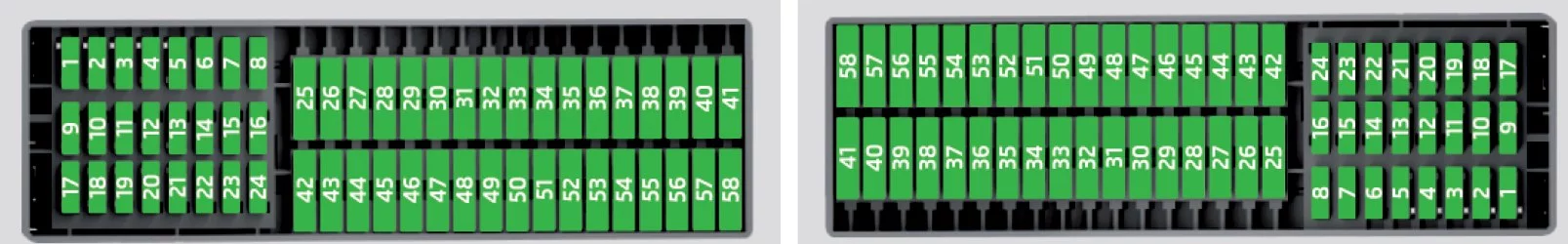

Skoda Rapid (2017) - schematy bezpieczników i przekaźników
Numer Opis
1 Światło – lewe
2 Centralny zamek;

Spryskiwacze przedniej i tylnej szyby (tylko z KESSY lub podgrzewaną przednią szybą).

3 Zapłon
4 Światło – prawy
5 Elektryczne szyby – kierowca
6 Oświetlenie wewnętrzne
7 Klakson
8 Hak holowniczy – światło lewe
9 Dźwignia obsługi pod kierownicą;

Sterownik silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Zaczep holowniczy (tylko bez KESSY);

Wspomaganie kierownicy ( tylko bez KESSY).

10 Elektrycznie sterowane szyby – tylne lewe
11 System czyszczenia reflektorów
12 Wyświetlacz informacyjno-rozrywkowy
13 Jednostka wielofunkcyjna do taksówek
14 Dźwignia obsługi pod kierownicą;

Włącznik świateł;

Blokada wyjmowania kluczyka ze stacyjki (automatyczna skrzynia biegów);

Migacz;

SmartGate;

Czujnik deszczu;

Kamera cofania.

15 Klimatyzacja;

Automatyczna skrzynia biegów;

Złącze diagnostyczne;

Podgrzewana przednia szyba.

16 Klaster instrumentów;

Połączenie alarmowe.

17 Alarm antykradzieżowy;

Klakson.

18 Ogrzewanie tylnych siedzeń
19 Nie przypisano
20 Nie przypisano
21 Nie przypisano
22 Spryskiwacze szyby przedniej i tylnej (bez KESSY lub bez podgrzewanej szyby przedniej)
23 Podgrzewane fotele przednie
24 Wentylator nadmuchowy do klimatyzacji, ogrzewania
25 Nie przypisano
26 Podgrzewane fotele przednie
27 Wycieraczka tylnej szyby
28 Nie przypisano
29 Poduszka powietrzna
30 Elektryczne szyby;

Włączniki świateł cofania;

Układ klimatyzacji;

Asystent parkowania;

Ustawienia powierzchni lusterek zewnętrznych;

Zasilanie listwy przycisków środkowych;

Zasilanie listwy przycisków bocznych;

Lusterko wewnętrzne.

31 Pompa paliwa;

Wentylator chłodnicy;

Tempomat;

Spryskiwacz przedniej i tylnej szyby;

Włącznik światła.

32 Złącze diagnostyczne;

Regulacja zasięgu wiązki;

Dźwignia sterująca pod kierownicą;

Oświetlenie wnętrza;

Stabilizator napięcia dla taksówek.

33 Rozruch silnika;

Przełącznik pedału sprzęgła.

34 Podgrzewane dysze spryskiwaczy przedniej szyby
35 Nie przypisano
36 Nie przypisano
37 Radar
38 Nie przypisano
39 Elektryczny system ogrzewania dodatkowego
40 Nie przypisano
41 Ogrzewanie tylnej szyby
42 Elektryczne szyby – pasażer z przodu
43 Zaczep holowniczy – styk w gnieździe
44 Zapalniczka;

Gniazdko 12 V we wnętrzu;

Gniazdko 12 V w bagażniku.

45 Elektrycznie sterowane szyby – tylne prawe
46 Spryskiwacz szyby przedniej i tylnej;

Dźwignia obsługi pod kierownicą.

47 Urządzenie przyczepy – gniazdko elektryczne
48 Hak holowniczy – światło prawe
49 Pompa paliwowa
50 Inforozrywka
51 Ogrzewanie lusterka zewnętrznego
52 KESSY
53 Blokada kierownicy (KESSY)
54 ABS lub ESC
55 Nie przypisano
56 Nie przypisano
57 Nie przypisano
58 Ogrzewanie tylnych siedzeń
59 Nie przypisano

Skrzynka bezpieczników w komorze silnika

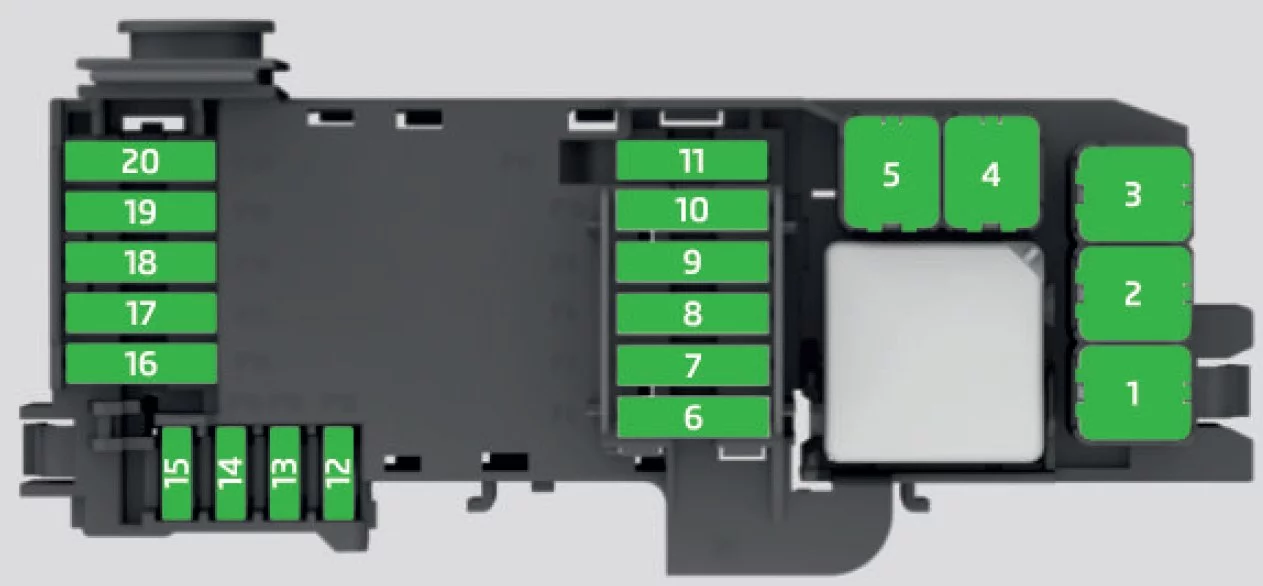

Skoda Rapid (2017) - schematy bezpieczników i przekaźników
Numer Opis
1 Wentylator chłodnicy
2 System świec żarowych
3 ABS lub ESC
4 Dodatkowe ogrzewanie elektryczne, podgrzewana szyba przednia
5 Dodatkowe ogrzewanie elektryczne, podgrzewana szyba przednia
6 Automatyczna skrzynia biegów
7 Układ sterowania silnikiem
8 Wycieraczki
9 Moduł danych akumulatora
10 ABS lub ESC
11 Nie przypisano
12 Wtryskiwacze;

Zawór dozowania paliwa;

Zawór sterujący ciśnieniem paliwa.

13 Przełącznik pedału hamulca
14 Pompa paliwa;

Wentylator chłodnicy;

Pompa chłodzenia;

Pompa do intercoolera.

15 Układ sterowania silnikiem;

Stabilizator napięcia dla taksówek.

16 Rozrusznik
17 Układ sterowania silnikiem
18 Dodatkowa nagrzewnica elektryczna;

Zawór kolektora ssącego;

Regulator doładowania;

Temperatura oleju;

Zawór filtra z węglem aktywnym;

Zawór regulacji ciśnienia oleju.

19 Sonda lambda
20 Układ świec żarowych;

Nagrzewnica wentylacyjna skrzyni korbowej.
