W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2018, 2019.

Skoda Rapid w wersji produkowanej w latach 2018-2019 jest samochodem kompaktowym klasy niższej. Model ten oferowany jest jako 5-drzwiowy liftback lub Spaceback (wersja kombi). Auto ma dynamiczny i nowoczesny wygląd, a jego wnętrze jest funkcjonalne i przestronne. W zależności od wersji wyposażenia auto może mieć wiele udogodnień, takich jak m.in. system multimedialny z ekranem dotykowym, klimatyzację automatyczną, podgrzewane fotele czy asystenta pasa ruchu.

Pod maską Skody Rapid z roczników 2018-2019 można znaleźć różne silniki benzynowe lub wysokoprężne, o pojemności od 1,0 do 1,6 litra i mocy od 75 do 125 KM. W zależności od wybranej jednostki napędowej auto może być wyposażone w skrzynię manualną lub automatyczną DSG.

Podsumowując, Skoda Rapid z roczników 2018-2019 to dobry wybór dla osób szukających kompaktowego i oszczędnego samochodu z nowoczesnym wyposażeniem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Roomster (2014) - schematy bezpieczników i przekaźników



Kolor bezpiecznika Ampery [A]
jasnobrązowy 5
ciemny brąz 7,5
czerwony 10
niebieski 15
żółty 20
biały 25
Zielony 30
Pomarańczowy 40

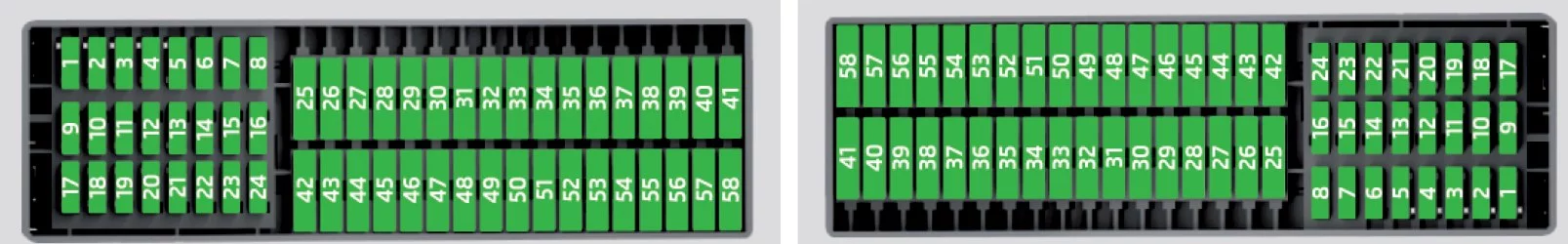

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie

Skoda Rapid (2018-2019) - schematy bezpieczników i przekaźników
Numer Opis
1 Światło – lewe
2 Centralny zamek;

Spryskiwacze przedniej i tylnej szyby (tylko z KESSY lub podgrzewaną przednią szybą).

3 Zapłon
4 Światło – prawy
5 Elektryczne szyby – kierowca
6 Oświetlenie wewnętrzne
7 Klakson
8 Hak holowniczy
9 Dźwignia obsługi pod kierownicą;

Sterownik silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Zaczep holowniczy (tylko bez KESSY);

Wspomaganie kierownicy ( tylko bez KESSY).

10 Elektrycznie sterowane szyby – tylne lewe
11 System czyszczenia reflektorów
12 Ekran informacyjno-rozrywkowy
13 2018: Urządzenie wielofunkcyjne do pojazdów taksówkowych;
2019: Nieprzypisane.
14 Dźwignia obsługi pod kierownicą;

Włącznik świateł;

Blokada wyjęcia kluczyka ze stacyjki (automatyczna skrzynia biegów);

Migacz;

Czujnik deszczu;

Kamera cofania.

15 Klimatyzacja;

Automatyczna skrzynia biegów;

Złącze diagnostyczne;

Podgrzewana przednia szyba.

16 Klaster instrumentów;

Połączenie alarmowe.

17 Alarm antykradzieżowy;

Klakson.

18 Ogrzewanie tylnych siedzeń
19 Nie przypisano
20 Nie przypisano
21 Nie przypisano
22 Spryskiwacze szyby przedniej i tylnej (bez KESSY lub bez podgrzewanej szyby przedniej)
23 Podgrzewane fotele przednie
24 Wentylator nadmuchowy do klimatyzacji, ogrzewania
25 Nie przypisano
26 Podgrzewane fotele przednie
27 Wycieraczka tylnej szyby
28 Nie przypisano
29 Poduszka powietrzna
30 Elektryczne szyby;

Włączniki świateł cofania;

Układ klimatyzacji;

Asystent parkowania;

Ustawienia lusterek zewnętrznych;

Zasilanie listwy przycisków środkowych;

Zasilanie listwy przycisków bocznych;

Lusterko wewnętrzne;

Przełącznik świateł awaryjnych.

31 Pompa paliwa;

Wentylator chłodnicy;

Tempomat;

Spryskiwacz przedniej i tylnej szyby;

Włącznik światła.

32 Złącze diagnostyczne;

Poziomowanie reflektorów;

Dźwignia sterująca pod kierownicą;

Stabilizator napięcia dla taksówek.

33 Rozruch silnika;

Przełącznik pedału sprzęgła.

34 Podgrzewane dysze spryskiwaczy przedniej szyby
35 Nie przypisano
36 Funkcja ładowania USB
37 Radar
38 Nie przypisano
39 2018: Elektryczny system ogrzewania dodatkowego;
2019: Nieprzypisany.
40 Nie przypisano
41 Ogrzewanie tylnej szyby
42 Elektrycznie sterowane szyby – pasażer z przodu
43 Hak holowniczy
44 Zapalniczka;

Gniazdko 12 V we wnętrzu;

Gniazdko 12 V w bagażniku.

45 Elektrycznie sterowane szyby – tylne prawe
46 Spryskiwacz szyby przedniej i tylnej;

Dźwignia obsługi pod kierownicą.

47 Hak holowniczy
48 Hak holowniczy
49 Pompa paliwowa
50 Inforozrywka
51 Ogrzewanie lusterka zewnętrznego
52 KESSY
53 Blokada kierownicy (KESSY)
54 ABS lub ESC
55 Nie przypisano
56 Nie przypisano
57 Nie przypisano
58 Ogrzewanie tylnych siedzeń
59 Nie przypisano

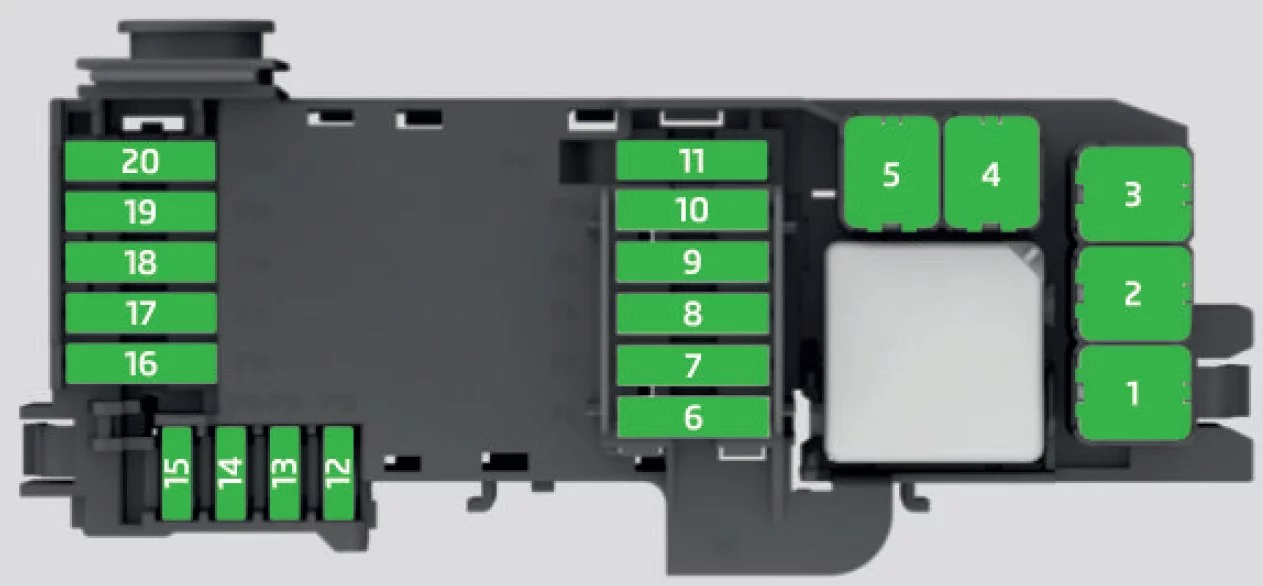

Skrzynka bezpieczników w komorze silnika

Skoda Rapid (2018-2019) - schematy bezpieczników i przekaźników
Numer Opis
1 Wentylator chłodnicy
2 2018: System świec żarowych;
2019: Nieprzypisany.
3 ABS lub ESC
4 2018: Dodatkowe ogrzewanie elektryczne, podgrzewana szyba przednia;
2019: Podgrzewana szyba przednia.
5 2018: Dodatkowe ogrzewanie elektryczne, podgrzewana szyba przednia;
2019: Podgrzewana szyba przednia.
6 Automatyczna skrzynia biegów
7 Układ sterowania silnikiem
8 Wycieraczki
9 Moduł danych akumulatora
10 ABS lub ESC
11 Nie przypisano
12 2018: Wtryskiwacze, zawór dozowania paliwa, zawór sterujący ciśnieniem paliwa;

2019: Wtryskiwacze, zawór dozowania paliwa, zawór sterujący ciśnieniem paliwa, elementy silnika.

13 Przełącznik pedału hamulca
14 2018: Pompa paliwa, wentylator chłodnicy, pompa chłodnicy, pompa chłodnicy;

2019: Pompa paliwa, wentylator chłodnicy, Pompa chłodnicy, Elementy silnika.

15 Układ sterowania silnikiem;

Stabilizator napięcia dla taksówek.

16 Rozrusznik
17 Układ sterowania silnikiem
18 2018: Dodatkowa nagrzewnica elektryczna, zawór kolektora ssącego, regulator doładowania, temperatura oleju, zawór filtra z węglem aktywnym, zawór regulacji ciśnienia oleju;

2019: Zawór kolektora ssącego, zawór upustowy, temperatura oleju, zawór filtra z węglem aktywnym, zawór kontrola ciśnienia oleju, elementy silnika.

19 Sonda lambda
20 2018: Układ świec żarowych, nagrzewnica skrzyni korbowej;

2019: Cewki zapłonowe, elementy silnika.
