W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2015.
Skoda Rapid to kompaktowy samochód osobowy, który został wprowadzony na rynek w 2012 roku jako następca modelu Skoda Octavia Tour. W 2015 roku Skoda wprowadziła do oferty nowe wersje wyposażenia, które poprawiły atrakcyjność modelu.
W tym roczniku Skoda Rapid była dostępna z szeroką gamą silników benzynowych i diesla, w tym popularnymi jednostkami 1.2 TSI, 1.4 TSI oraz 1.6 TDI. Można było wybierać między skrzyniami manualnymi i automatycznymi, a także między napędem na przednie koła lub na cztery koła.
Wersje wyposażenia obejmowały m.in. Active, Ambition, Style i Monte Carlo. Skoda Rapid oferowała przestronne wnętrze i duży bagażnik, co czyniło ją dobrym wyborem dla rodzin i osób podróżujących z dużą ilością bagażu.
Podsumowując, Skoda Rapid rocznika 2015 to kompaktowy samochód osobowy oferujący wiele wariantów silnikowych i wyposażenia, przestronne wnętrze oraz duży bagażnik, co czyniło ją dobrym wyborem dla rodzin i osób, które potrzebują samochodu z dużą pojemnością bagażnika.

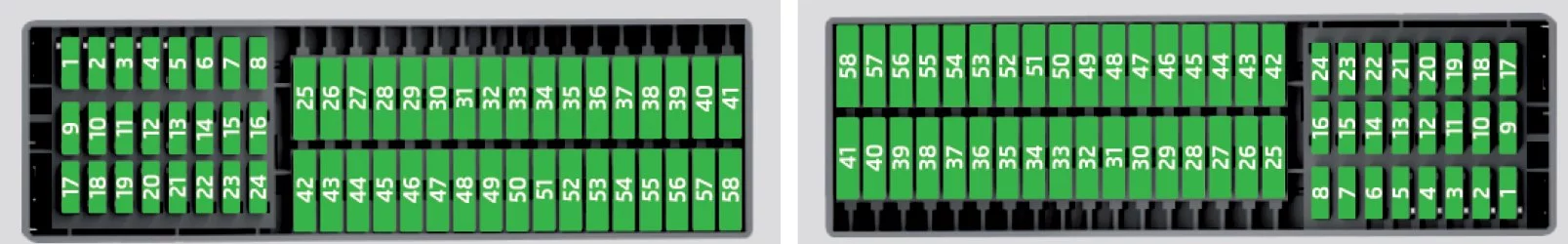

Skrzynka bezpieczników w desce rozdzielczej
Pojazdy z kierownicą po lewej i po prawej stronie
| Numer | Opis |
| 1 | S-kontakt |
| 2 | Start-Stop |
| 3 | Zestaw wskaźników;
Regulacja zasięgu reflektorów; Telefon; Czujnik poziomu oleju; Port diagnostyczny; Przyciemniane wewnętrzne lusterko wsteczne. |
| 4 | Sterownik ABS/ESC;
Listwa czujnika kąta skrętu z przełącznikami. |
| 5 | Silnik benzynowy:
system regulacji prędkości |
| 6 | Światło cofania (ręczna skrzynia biegów) |
| 7 | Zapłon;
Sterownik silnika; Automatyczna skrzynia biegów. |
| 8 | Przełącznik pedału hamulca;
Przełącznik sprzęgła; Wentylator chłodzący silnik. |
| 9 | Sterowanie ogrzewaniem;
Elektroniczny sterownik klimatyzacji; Regulacja odległości parkowania; Podnośnik szyby; Wentylator chłodzący silnik; Dysze myjące. |
| 10 | Konwerter DC-DC |
| 11 | Regulacja lustra |
| 12 | Jednostka sterująca do wykrywania przyczepy |
| 13 | Elektroniczna jednostka sterująca automatycznej skrzyni biegów;
Dźwignia sterująca automatycznej skrzyni biegów. |
| 14 | Sterowanie wiązką reflektorów |
| 15 | Nie przypisano |
| 16 | Wspomaganie kierownicy;
Czujnik prędkości; Sterownik silnika; Sterownik pompy paliwa. |
| 17 | Światła do jazdy dziennej/radio dla pojazdów z START-STOP |
| 18 | Ogrzewanie lusterek |
| 19 | Wejście blokady zapłonu |
| 20 | Sterownik silnika;
Elektroniczny sterownik pompy paliwa; Pompa paliwa. |
| 21 | Lampa cofania (automatyczna skrzynia biegów);
Światła przeciwmgielne z funkcją CORNER. |
| 22 | Sterowanie ogrzewaniem;
Elektroniczny sterownik klimatyzacji; Telefon; Zestaw wskaźników; Czujnik kąta skrętu; Kierownica wielofunkcyjna; Blokada wyjmowania kluczyka zapłonu; Złącze diagnostyczne; Czujnik deszczu. |
| 23 | Oświetlenie wewnętrzne, schowek i bagażnik;
Światła boczne. |
| 24 | Centralna jednostka sterująca |
| 25 | Przełącznik światła |
| 26 | Wycieraczka tylnej szyby |
| 27 | Dźwignia obsługi pod kierownicą |
| 28 | Silnik benzynowy:
zawór odpowietrzający, grzałka PTC. |
| 29 | Wtrysk;
Pompa płynu chłodzącego. |
| 30 | Pompa paliwa;
Układ zapłonowy; Tempomat. |
| 31 | Sonda lambda |
| 32 | Wysokociśnieniowa pompa paliwowa;
Zawór sterujący ciśnieniem paliwa. |
| 33 | Jednostka sterująca silnika |
| 34 | Sterownik silnika;
Pompa próżniowa. |
| 35 | Oświetlenie przełącznika;
Oświetlenie tablicy rejestracyjnej; Światło postojowe. |
| 36 | Światła drogowe;
Włącznik światła. |
| 37 | Tylne światło przeciwmgielne;
Przetwornik DC-DC. |
| 38 | Światła przeciwmgielne |
| 39 | Dmuchawa powietrza do ogrzewania |
| 40 | Nie przypisano |
| 41 | Podgrzewane fotele przednie |
| 42 | Ogrzewanie tylnej szyby |
| 43 | Klakson |
| 44 | Wycieraczki |
| 45 | Zamek pokrywy bagażnika;
Centralny zamek. |
| 46 | Alarm |
| 47 | Zapalniczka |
| 48 | ABS |
| 49 | Włącz światła sygnalizacyjne;
Światła hamowania. |
| 50 | Przetwornica DC-DC;
Radio. |
| 51 | Elektryczne szyby (okno kierowcy i lewa tylna szyba) |
| 52 | Elektryczne szyby (przednie okno pasażera i tylne prawe) |
| 53 | Wycieraczki szyby samochodowej |
| 54 | Zestaw wskaźników START-STOP;
Moduł kierownicy; Kierownica wielofunkcyjna. |
| 55 | Jednostka sterująca automatycznej skrzyni biegów |
| 56 | System czyszczenia reflektorów |
| 57 | Reflektory przednie, tylne |
| 58 | Reflektory przednie, tylne |
Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
| 1 | ABS |
| 2 | Wentylator chłodnicy |
| 3 | Automatyczna skrzynia biegów |
| 4 | ABS |
| 5 | Centralna jednostka sterująca |
| 6 | Elektryczny system ogrzewania dodatkowego |
