W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia III z lat: 2017.
Skoda Octavia III z rocznika 2017 to model wprowadzony na rynek po faceliftingu, który przeszedł kilka zmian wizualnych i technologicznych w porównaniu do wcześniejszych wersji. Zmiany obejmowały m.in. nowy design przedniej i tylnej części nadwozia, a także nowe, bardziej zaawansowane systemy multimedialne, w tym system infotainment z wyświetlaczem dotykowym, nawigacją satelitarną i możliwością łączenia z urządzeniami mobilnymi.
Pod maską Octavii III można znaleźć różne silniki benzynowe i diesla o pojemności od 1,2 do 2,0 litrów, z mocą od 85 do 230 KM. W zależności od wersji silnikowych, auto może być wyposażone w skrzynię biegów manualną lub automatyczną DSG.
Octavia III z 2017 roku uzyskała dobre oceny za jakość wykonania, wygodę i przestronność wnętrza, a także za stabilność i komfort jazdy. Dodatkowo, model ten oferuje wiele opcji wyposażenia, w tym systemy bezpieczeństwa, które są standardem w tej klasie samochodów, takie jak układ rozpoznawania znaków drogowych, system monitorowania martwego pola, system ostrzegania o kolizji z automatycznym hamowaniem, oraz asystenta parkowania.
| Kolor bezpiecznika | Ampery [A] |
|---|---|
| jasnobrązowy | 5 |
| ciemny brąz | 7,5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty niebieski | 20 |
| biały | 25 |
| zielony/różowy | 30 |
| pomarańczowy/zielony | 40 |
| czerwony | 50 |

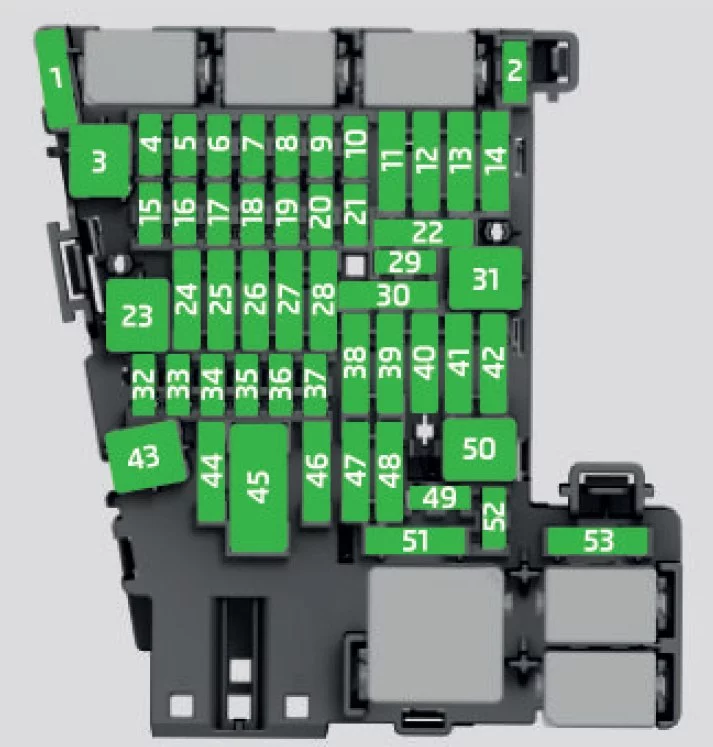

Schemat skrzynki bezpieczników w desce rozdzielczej
| Numer | Opis |
| 1 | Nie przypisano |
| 2 | Nie przypisano |
| 3 | Stabilizator napięcia do taksówek |
| 4 | Podgrzewana kierownica |
| 5 | Magistrala danych |
| 6 | Czujnik alarmu |
| 7 | Klimatyzacja;
Ogrzewanie; Odbiornik bezprzewodowego pilota do ogrzewania postojowego; Dźwignia zmiany biegów automatycznej skrzyni biegów. |
| 8 | Włącznik świateł;
Czujnik deszczu; Złącze diagnostyczne; Oświetlenie otoczenia; Jednostka sterująca przednich reflektorów. |
| 9 | Napęd na wszystkie koła |
| 10 | Ekran informacyjno-rozrywkowy |
| 11 | Światło – lewe |
| 12 | Inforozrywka |
| 13 | Napinacz paska – strona kierowcy |
| 14 | Dmuchawa powietrza do klimatyzacji;
Ogrzewania. |
| 15 | Elektryczna blokada kierownicy |
| 16 | Skrzynka telefoniczna;
Bezprzewodowe ładowanie telefonu. |
| 17 | Klaster instrumentów;
Połączenie alarmowe. |
| 18 | Kamera cofania |
| 19 | System KESSY |
| 20 | Dźwignia obsługi pod kierownicą |
| 21 | Adaptacyjny amortyzator |
| 22 | Urządzenie przyczepy – gniazdko elektryczne |
| 23 | Panoramiczny dach uchylno-przesuwny |
| 24 | Światło – prawy |
| 25 | Centralny zamek – drzwi przednie lewe, szyba – lewa, lusterka zewnętrzne – Ogrzewanie, funkcja składania, ustawienie powierzchni lusterek |
| 26 | Podgrzewane fotele przednie |
| 27 | Oświetlenie wewnętrzne |
| 28 | Hak holowniczy – światło lewe |
| 29 | Nie przypisano |
| 30 | Podgrzewane tylne siedzenia |
| 31 | Nie przypisano |
| 32 | Pomoc w parkowaniu (Asystent parkowania) |
| 33 | Przełącznik poduszki powietrznej do świateł awaryjnych |
| 34 | TCS;
ESC; Monitorowanie ciśnienia w oponach; Klimatyzacja; Włącznik świateł cofania; Lusterko z automatycznym zaciemnieniem; START-STOP; Podgrzewane tylne siedzenia; Sportowy generator dźwięku. |
| 35 | Regulacja zasięgu reflektorów;
Gniazdo diagnostyczne; Czujnik (kamera) za przednią szybą; Czujnik radarowy. |
| 36 | Reflektor prawy |
| 37 | Reflektor lewy |
| 38 | Hak holowniczy – światło prawe |
| 39 | Centralny – drzwi przednie prawe, podnośnik szyby – prawe, prawe Lusterka – Ogrzewanie, funkcja składania, ustawienie powierzchni lusterka |
| 40 | Gniazdo zasilania 12 V |
| 41 | Napinacz pasa – strona pasażera z przodu |
| 42 | Środkowe – tylne drzwi, spryskiwacze reflektorów, spryskiwacz |
| 43 | Wzmacniacz muzyczny |
| 44 | Urządzenie przyczepy – gniazdko elektryczne |
| 45 | Fotele regulowane elektrycznie |
| 46 | Gniazdo zasilania 230 V |
| 47 | Wycieraczka tylnej szyby |
| 48 | System wspomagania monitorowania martwego pola |
| 49 | Rozruch silnika;
Przełącznik pedału sprzęgła. |
| 50 | Otwieranie pokrywy bagażnika |
| 51 | Jednostka wielofunkcyjna do taksówek |
| 52 | Stabilizator napięcia do taksówek;
Gniazdo USB. |
| 53 | Podgrzewana tylna szyba |

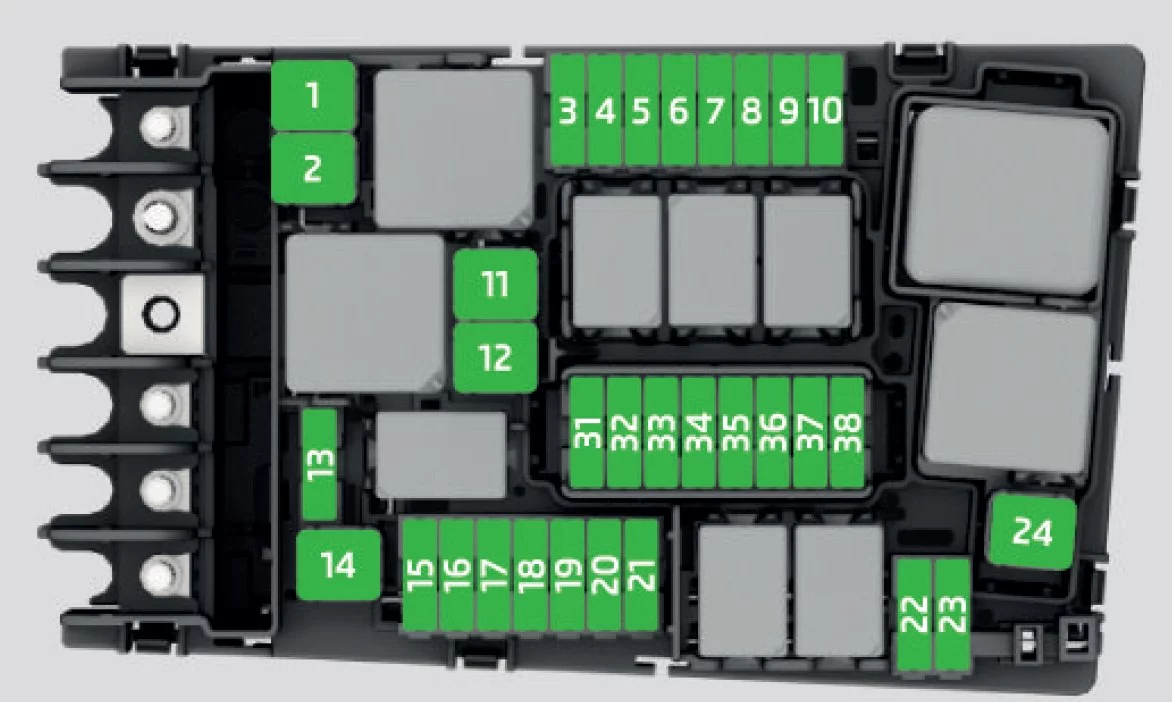

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
| 1 | ESC, ABS |
| 2 | ESC, ABS |
| 3 | Jednostka sterująca silnika |
| 4 | Wentylator chłodnicy;
Czujnik temperatury oleju; Miernik masy powietrza; Zawór regulacji ciśnienia paliwa; Elektryczna grzałka pomocnicza; Zawór bezpieczeństwa oleju; Zawór recyrkulacji spalin. |
| 5 | Cewka zapłonowa przekaźnika CNG;
Wtryskiwacze paliwa; Zawór dozujący paliwo. |
| 6 | Czujnik hamulca |
| 7 | Pompa płynu chłodzącego;
Żaluzje chłodnicy; Zawór ciśnienia oleju; Zawór oleju przekładniowego. |
| 8 | Sonda lambda |
| 9 | Zapłon;
Podgrzewacz; Klapa spalin; Ogrzewanie wentylacji skrzyni korbowej. |
| 10 | Pompa paliwa;
Zapłon. |
| 11 | Elektryczny system ogrzewania dodatkowego |
| 12 | Elektryczny system ogrzewania dodatkowego |
| 13 | Automatyczna skrzynia biegów |
| 14 | Podgrzewana szyba przednia |
| 15 | Klakson |
| 16 | Zapłon;
Pompa paliwa; Przekaźnik CNG. |
| 17 | ABS;
ESC; System sterowania silnikiem; Przekaźnik podgrzewanej szyby przedniej. |
| 18 | Magistrala danych;
Moduł danych akumulatora. |
| 19 | Wycieraczki |
| 20 | Alarm antykradzieżowy |
| 21 | Podgrzewana szyba przednia |
| 22 | Układ sterowania silnikiem;
Stabilizator napięcia dla taksówek. |
| 23 | Rozrusznik |
| 24 | Elektryczny system ogrzewania dodatkowego |
| 31 | Pompa próżniowa |
| 32 | Nie przypisano |
| 33 | Pompa oleju do automatycznej skrzyni biegów |
| 34 | Przedni mechanizm różnicowy |
| 35 | Nie przypisano |
| 36 | Nie przypisano |
| 37 | Ogrzewanie postojowe |
| 39 | Nie przypisano |
