Skoda Octavia III (2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia III z lat: 2016. Skoda Octavia III rocznik 2016 jest to jeden z modeli trzeciej generacji samochodów klasy średniej, produkowany w latach 2013-2020. Jest to bardzo udany model, który cieszył się dużą popularnością na rynku europejskim. Octavia III rocznik 2016 charakteryzuje […]

05/12/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia III z lat: 2016.

Skoda Octavia III rocznik 2016 jest to jeden z modeli trzeciej generacji samochodów klasy średniej, produkowany w latach 2013-2020. Jest to bardzo udany model, który cieszył się dużą popularnością na rynku europejskim.

Octavia III rocznik 2016 charakteryzuje się nowoczesnym i eleganckim wyglądem, zastosowano w nim wiele nowych rozwiązań technologicznych i funkcjonalnych. W tym roczniku model ten był dostępny z różnymi silnikami benzynowymi i dieslowskimi, o mocy od 86 do 230 KM. Wśród oferowanych jednostek napędowych znalazł się również silnik hybrydowy.

W standardzie Octavia III rocznik 2016 wyposażona była w wiele funkcji i systemów bezpieczeństwa, takich jak system kontroli trakcji, system kontroli stabilności, system hamowania awaryjnego, asystent parkowania, system monitorowania martwego pola oraz system rozpoznawania znaków drogowych.

Wewnątrz samochodu zastosowano wysokiej jakości materiały i wiele funkcjonalnych rozwiązań, które zapewniają komfortowe podróżowanie. Znajdziemy tu m.in. system multimedialny z dotykowym ekranem, klimatyzację automatyczną, skórzaną tapicerkę, podgrzewane fotele oraz wiele innych udogodnień.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Kamiq i Scala (2021) - schematy bezpieczników i przekaźników

Kolor bezpiecznika Ampery [A]
jasnobrązowy 5
ciemny brąz 7,5
czerwony 10
niebieski 15
żółty niebieski 20
biały 25
zielony/różowy 30
pomarańczowy/zielony 40
czerwony 50

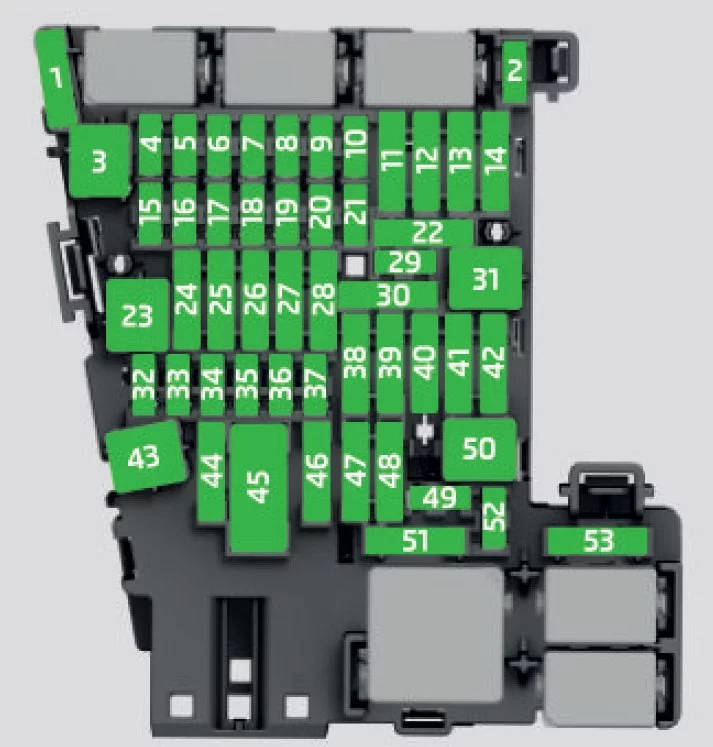

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia III (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 Nie przypisano
2 Nie przypisano
3 Nie przypisano
4 Nie przypisano
5 Magistrala danych
6 Czujnik alarmu
7 Klimatyzacja;

Ogrzewanie;

Odbiornik bezprzewodowego pilota do ogrzewania postojowego;

Dźwignia zmiany biegów automatycznej skrzyni biegów.

8 Włącznik światła;

Czujnik deszczu;

Gniazdo diagnostyczne.

9 Sprzęgło Haldex
10 Ekran dotykowy
11 Podgrzewane tylne siedzenia
12 Radio
13 Napinacz paska – strona kierowcy
14 Dmuchawa powietrza do klimatyzacji;

Ogrzewania.

15 Elektryczna blokada kierownicy
16 Wzmacniacz sygnału do telefonu;

Preinstalacja telefoniczna.

17 Klaster instrumentów
18 Nie przypisano
19 KESSY
20 Dźwignia obsługi pod kierownicą
21 Nie przypisano
22 Zaczep holowniczy – styk w gnieździe
23 Światło – prawy
24 Dach panoramiczny
25 Sterownik centralnego zamka drzwi przednich prawych;

Podnośniki szyb – lewe.

26 Podgrzewane fotele przednie
27 Wzmacniacz muzyczny
28 Hak holowniczy – światło lewe
29 Przekaźnik CNG
30 Nie przypisano
31 Reflektor – lewy
32 Pomoc w parkowaniu (Asystent parkowania)
33 Przełącznik poduszki powietrznej do świateł awaryjnych
34 TCS;

Przycisk ESC;

Wyświetlacz kontroli opon;

Czujnik ciśnienia klimatyzacji;

Włącznik świateł cofania;

Lusterko wewnętrzne z automatycznym przyciemnianiem;

Przycisk START-STOP;

Preinstalacja telefonu;

Sterowanie ogrzewaniem tylnych siedzeń;

Czujnik klimatyzacji;

Zasilanie 230 V gniazdo;

Generator dźwięku sportowego.

35 Reflektor;

Regulacja wiązki reflektorów;

Złącze diagnostyczne;

Kamera;

Radar.

36 Reflektor prawy
37 Reflektor lewy
38 Hak holowniczy – światło prawe
39 Sterownik centralnego zamka drzwi przednich – prawych, szyb elektrycznych – przednich i tylnych prawych
40 Gniazdo zasilania 12 V
41 Nie przypisano
42 Tylne drzwi centralny zamek – lewe, prawe, spryskiwacze reflektorów, spryskiwacze szyby przedniej
43 Wizjer do żarówek wyładowczych;

Oświetlenie wnętrza.

44 Zaczep holowniczy – styk w gnieździe
45 Jednostka sterująca do sterowania regulacją fotela
46 Gniazdo zasilania 230 V
47 Wycieraczka tylnej szyby
48 Nie przypisano
49 Cewka na przekaźniku rozrusznika;

Przełącznik pedału sprzęgła.

50 Otwieranie pokrywy bagażnika
51 Napinacz pasa – strona pasażera z przodu
52 Nie przypisano
53 Przekaźnik ogrzewania tylnej szyby

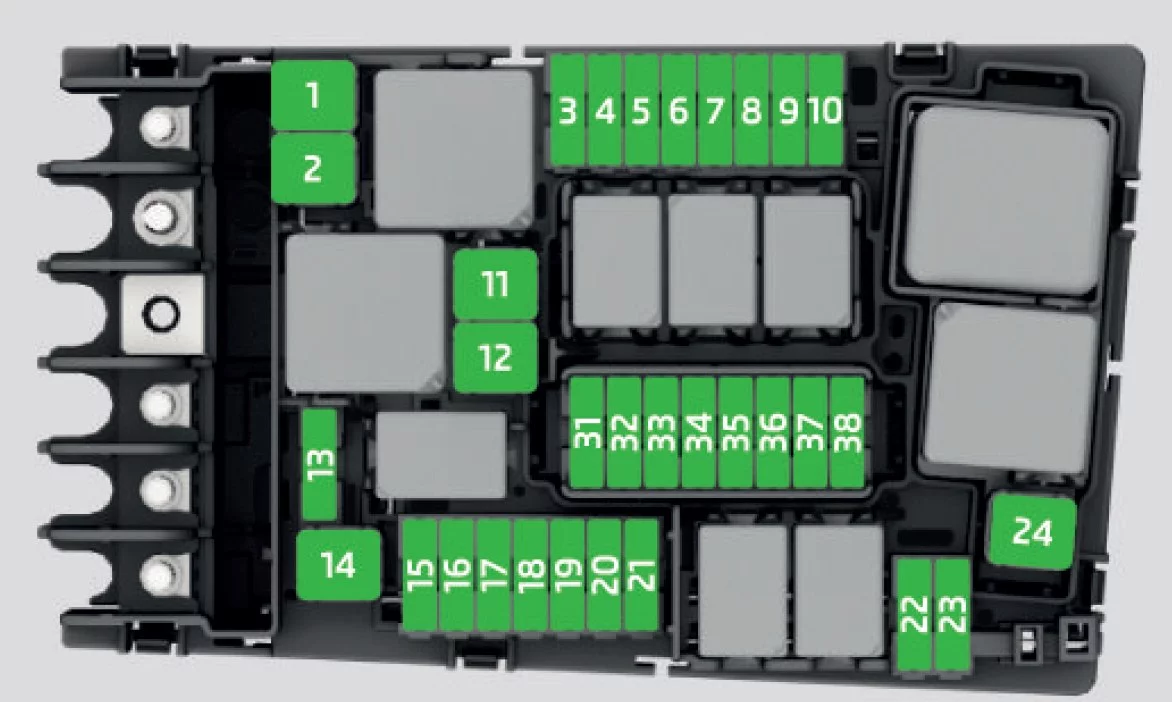

Skrzynka bezpieczników w komorze silnika

Skoda Octavia III (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 ESC, ABS
2 ESC, ABS
3 Jednostka sterująca silnika
4 Wentylator chłodnicy;

Czujnik temperatury oleju;

Czujnik objętości powietrza;

Zawór sterujący ciśnieniem paliwa;

Przekaźnik elektrycznego ogrzewania dodatkowego;

Elementy silnika.

5 Cewka przekaźnika układu zapłonowego;

Cewka przekaźnika CNG;

Elementy silnika.

6 Czujnik hamulca
7 Pompa płynu chłodzącego;

Przesłona chłodnicy;

Elementy silnika.

8 Sonda lambda
9 Zapłon;

Układ świec żarowych;

Elementy silnika.

10 Pompa paliwa;

Zapłon.

11 Elektryczny system ogrzewania dodatkowego
12 Elektryczny system ogrzewania dodatkowego
13 Automatyczna skrzynia biegów
14 Ogrzewanie przedniej szyby – prawa
15 klakson
16 Zapłon, pompa paliwa
17 ABS;

ESC;

Sterownik silnika;

Cewka przekaźnika podgrzewanej szyby przedniej.

18 Magistrala danych;

Moduł danych akumulatora.

19 Wycieraczki
20 Alarm
21 Ogrzewanie przedniej szyby – lewe
22 Jednostka sterująca silnika
23 Rozrusznik
24 Elektryczny system ogrzewania dodatkowego
31 Nie przypisano
32 Nie przypisano
33 Nie przypisano
34 Sprzęgło Haldex
35 Nie przypisano
36 Nie przypisano
37 Ogrzewanie postojowe
39 Nie przypisano
