W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia III z lat: 2018, 2019.

Skoda Octavia III z roczników 2018-2019 to auto, które cieszy się dużą popularnością wśród kierowców, zwłaszcza tych poszukujących samochodu z przestronnym wnętrzem, dużą ilością miejsca na bagaż oraz wyposażeniem na wysokim poziomie.

W tych rocznikach Octavia III była oferowana z różnymi silnikami, w tym benzynowymi oraz dieslami o pojemnościach od 1,0 do 2,0 litra. Większość z nich spełniała normy emisji spalin Euro 6, co oznacza, że były stosunkowo przyjazne dla środowiska.

W zależności od wybranego wyposażenia, Octavia III mogła być wyposażona w wiele udogodnień, takich jak klimatyzacja automatyczna, system multimedialny z ekranem dotykowym, tempomat, system nawigacji satelitarnej czy system bezkluczykowy dostępu do samochodu.

Warto również wspomnieć o wysokim poziomie bezpieczeństwa oferowanym przez Octavię III, która zdobyła maksymalną liczbę pięciu gwiazdek w testach zderzeniowych organizacji Euro NCAP.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Yeti (2012) - schematy bezpieczników i przekaźników



Kolor bezpiecznika Ampery [A]
jasnobrązowy 5
ciemny brąz 7,5
czerwony 10
niebieski 15
żółty niebieski 20
biały 25
zielony/różowy 30
pomarańczowy/zielony 40
czerwony 50

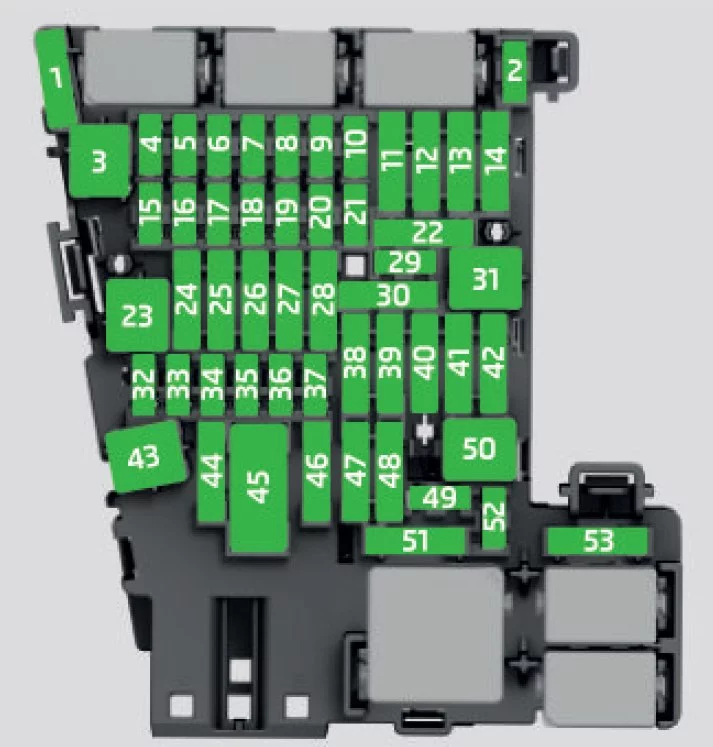

Schemat skrzynki bezpieczników w desce rozdzielczej

Skoda Octavia III (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Nie przypisano
2 Nie przypisano
3 2018: Stabilizator napięcia dla taksówek;
2019: Nieprzypisany.
4 Podgrzewana kierownica
5 Magistrala danych
6 Alarm czujnika
7 Klimatyzacja;

Ogrzewanie;

Odbiornik bezprzewodowego pilota do ogrzewania postojowego;

Dźwignia sterująca automatycznej skrzyni biegów;

Blokada wyjęcia kluczyka zapłonu (2019, pojazd z automatyczną skrzynią biegów).

8 Włącznik świateł;

Czujnik deszczu;

Złącze diagnostyczne;

Oświetlenie otoczenia;

Jednostka sterująca przednich reflektorów.

9 Napęd na wszystkie koła
10 Ekran informacyjno-rozrywkowy
11 Światło – lewe
12 Inforozrywka
13 Napinacz paska po stronie kierowcy
14 Dmuchawa powietrza do klimatyzacji;

Ogrzewania.

15 Elektryczna blokada kierownicy
16 Skrzynka telefoniczna;

Bezprzewodowe ładowanie telefonu.

17 Klaster instrumentów;

Połączenie alarmowe.

18 Kamera cofania
19 System KESSY
20 Dźwignia obsługi pod kierownicą
21 Adaptacyjny amortyzator
22 Urządzenie przyczepy – gniazdko elektryczne
23 Panoramiczny dach uchylno-przesuwny
24 Światło – prawy
25 Centralny zamek – drzwi przednie lewe, szyba – lewa, lusterka zewnętrzne – Ogrzewanie, funkcja składania, ustawienie powierzchni lusterek
26 Podgrzewane fotele przednie
27 Oświetlenie wewnętrzne
28 Hak holowniczy – lewe oświetlenie
29 2018: Nieprzypisany;
2019: SCR (AdBlue).
30 Podgrzewane tylne siedzenia
31 Nie przypisano
32 Pomoc w parkowaniu (Asystent parkowania)
33 Przełącznik poduszki powietrznej do świateł awaryjnych
34 TCS;

ESC;

Monitorowanie ciśnienia w oponach;

Klimatyzacja;

Włącznik świateł cofania;

Lusterko z automatycznym zaciemnieniem;

START-STOP;

Podgrzewane tylne siedzenia;

Sportowy generator dźwięku.

35 Regulacja zasięgu reflektorów;

Gniazdo diagnostyczne;

Czujnik (kamera) za przednią szybą;

Czujnik radarowy.

36 Reflektor prawy
37 Reflektor lewy
38 Hak holowniczy – oświetlenie prawe
39 Centralne – drzwi przednie prawe, podnośnik szyby – prawe, prawe Lusterka – Ogrzewanie, funkcja składania, ustawienie powierzchni lusterka
40 Gniazdo zasilania 12 V
41 Napinacz paska – strona pasażera z przodu
42 Środkowe – tylne drzwi, spryskiwacze reflektorów, spryskiwacze
43 Wzmacniacz muzyczny
44 Urządzenie przyczepy – gniazdko elektryczne
45 Fotele regulowane elektrycznie
46 Gniazdo zasilania 230 V
47 Wycieraczka tylnej szyby
48 System wspomagania monitorowania martwego pola
49 Rozruch silnika;

Przełącznik pedału sprzęgła.

50 Otwieranie pokrywy bagażnika
51 2018: Jednostka wielofunkcyjna do taksówek;
2019: SCR (AdBlue).
52 Stabilizator napięcia do taksówek;

Gniazdo USB.

53 Podgrzewana tylna szyba

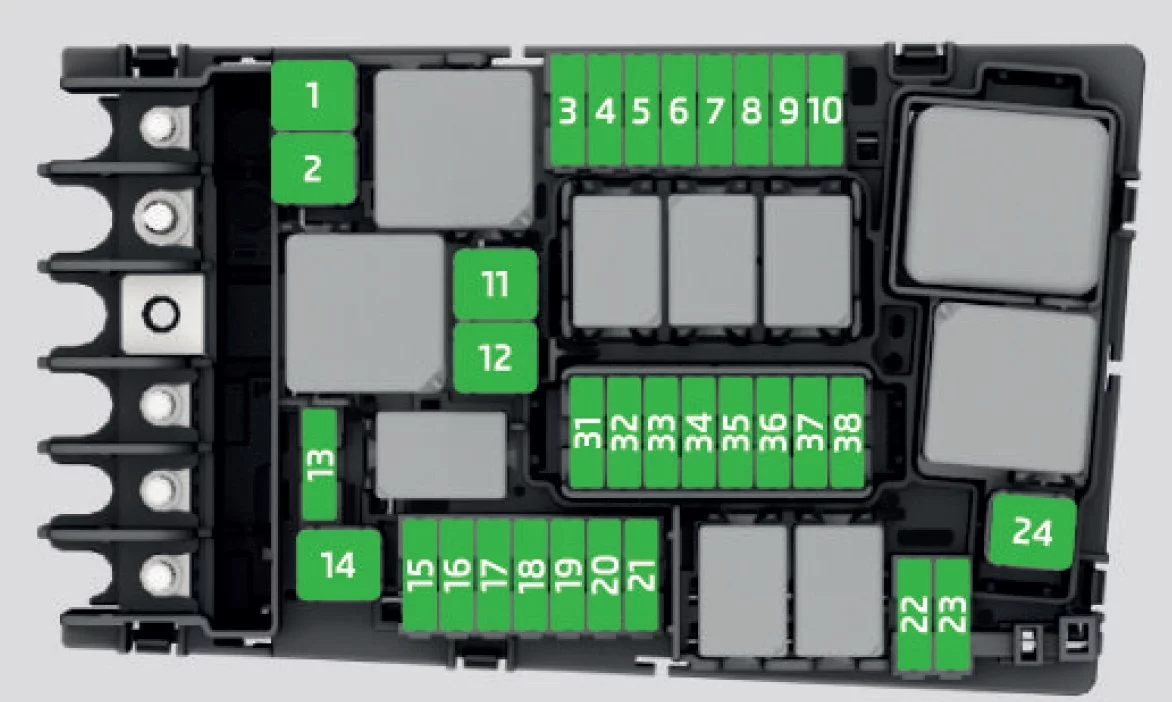

Schemat skrzynki bezpieczników w komorze silnika

Skoda Octavia III (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 2017-2018: ESC, ABS;
2019: ESC, ABS, hamulec ręczny.
2 ESC, ABS
3 Układ sterowania silnikiem
4 2018: Wentylator chłodnicy, czujnik temperatury oleju, przepływomierz powietrza, zawór regulacji ciśnienia paliwa, elektryczna nagrzewnica dodatkowa, zawór bezpieczeństwa oleju, zawór recyrkulacji spalin;

2019: Wentylator chłodnicy, czujnik temperatury oleju, przepływomierz powietrza, ciśnienie paliwa – zawór sterujący, elektryczna grzałka wspomagająca, zawór ciśnienia oleju, zawór recyrkulacji spalin, świeca żarowa, SCR (AdBlue)

5 Cewka zapłonowa przekaźnika CNG;

Wtryskiwacze paliwa;

Zawór dozujący paliwo.

6 Czujnik hamulca
7 2018: Pompa płynu chłodzącego, żaluzje chłodnicy, zawór ciśnieniowy oleju, zawór oleju przekładniowego;

2019: Pompa płynu chłodzącego, żaluzje chłodnicy, zawór ciśnieniowy oleju, zawór oleju przekładniowego, ogrzewanie wentylacji skrzyni korbowej.

8 Sonda lambda
9 2018: Zapłon, podgrzewacz, klapa spalin, ogrzewanie wentylacji skrzyni korbowej;

2019: Zapłon, klapa wydechowa.

10 Pompa paliwa;

Zapłon.

11 Elektryczny system ogrzewania dodatkowego
12 Elektryczny system ogrzewania dodatkowego
13 2018: Automatyczna skrzynia biegów;

2019: Ogrzewanie szyby przedniej – lewa.

14 2018: Podgrzewana szyba przednia;

2019: Podgrzewana szyba przednia – prawa.

15 Klakson
16 Zapłon;

Pompa paliwa;

Przekaźnik CNG.

17 ABS;

ESC;

System sterowania silnikiem;

Przekaźnik podgrzewanej szyby przedniej.

18 Magistrala danych;

Moduł danych akumulatora.

19 Wycieraczki
20 Alarm antykradzieżowy
21 2018: Podgrzewana przednia szyba;
2019: Automatyczna skrzynia biegów.
22 Układ sterowania silnikiem;

Stabilizator napięcia dla taksówek.

23 Rozrusznik
24 Elektryczny system ogrzewania dodatkowego
31 Pompa próżniowa do układu hamulcowego
32 Nie przypisano
33 Pompa oleju do automatycznej skrzyni biegów
34 Przedni mechanizm różnicowy
35 Nie przypisano
36 Nie przypisano
37 Ogrzewanie postojowe
38 Nie przypisano
