W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kodiaq z lat: 2016, 2017, 2018, 2019.
Skoda Kodiaq to samochód typu SUV, który został wprowadzony na rynek w 2016 roku. Oferowany był w wersjach z pięcioma lub siedmioma miejscami. W latach 2016-2019 oferowano wersje benzynowe o pojemnościach od 1,4 do 2,0 litrów oraz wersje wysokoprężne o pojemnościach od 1,6 do 2,0 litrów.
W wyposażeniu standardowym Skody Kodiaq znajdowały się między innymi systemy bezpieczeństwa takie jak ABS, ESP, poduszki powietrzne, system monitorowania ciśnienia w oponach, a także klimatyzacja, radio z wyświetlaczem dotykowym, tempomat oraz światła do jazdy dziennej w technologii LED.
Wersje wyższe wyposażenia oferowały m.in. system nawigacji satelitarnej, skórzaną tapicerkę, system audio marki Canton, 19-calowe felgi aluminiowe oraz system parkowania automatycznego.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

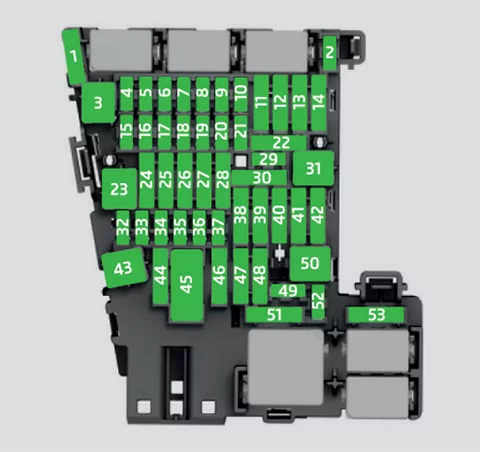

Skrzynka bezpieczników w desce rozdzielczej
Kierownica po lewej stronie:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.
Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1, otwórz schowek w kierunku strzałki 2.
Kierownica po lewej stronie:
Znajduje się za schowkiem po stronie pasażera.
Złóż schowek:
Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otworzyć schowek po stronie pasażera z przodu.
Odblokuj drążek hamulca w kierunku strzałki 1 i wyjmij w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3, a schowek złoży się w kierunku strzałki 4.
Złóż schowek:
Podnieś tackę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki oporowej A.
Włóż drążek hamulca w kierunku przeciwnym do kierunku strzałki 2 i zablokuj w kierunku zgodnym ze strzałką 1.
Schowek zamyka się (do jego zamknięcia potrzeba większej siły) wskakuje na swoje miejsce.
| Numer | Opis |
|---|---|
| 1 | SCR (AdBlue) |
| 2 | 2016-2018: Nie przydzielony 2019: Podgrzewane koło kierownicy |
| 3 | Nie przypisano |
| 4 | 2016-2018: Podgrzewana kierownica 2019: Alarm antywłamaniowy |
| 5 | Magistrala danych |
| 6 | 2016-2018: Automatyczna skrzynia biegów 2019: Automatyczna skrzynia biegów, blokada kluczyka zapłonu (pojazd z automatyczną skrzynią biegów) |
| 7 | Klimatyzacja, odbiornik pilota do ogrzewania postojowego, podgrzewana szyba tylna, podgrzewana szyba przednia, klimatyzacja tylna |
| 8 | Włącznik świateł, czujnik deszczu, hamulec postojowy, oświetlenie otoczenia, czujnik systemu alarmowego, reflektor |
| 9 | Dźwignia obsługowa pod kierownicą |
| 10 | Ekran informacyjno-rozrywkowy |
| 11 | Światło – lewe |
| 12 | Infotainment, ExBoxM2 (dotyczy Korei Południowej) |
| 13 | Napinacz paska z lewej strony |
| 14 | Dmuchawa powietrza do klimatyzacji, ogrzewania |
| 15 | Elektryczna blokada kierownicy |
| 16 | Port USB, złącze diagnostyczne, Phonebox |
| 17 | Zestaw wskaźników, połączenie alarmowe |
| 18 | Kamera cofania |
| 19 | KESSY |
| 20 | SCR |
| 21 | Napęd na wszystkie koła |
| 22 | Zaczep holowniczy |
| 23 | Panoramiczne przesuwane / uchylne okno dachowe |
| 24 | Światło – tak |
| 25 | Centralny zamek – drzwi przednie i tylne lewe, elektryczna szyba – lewa, lusterka zewnętrzne lewe – ogrzewanie, funkcja składania, ustawienie powierzchni lusterka |
| 26 | Podgrzewane przednie siedzenia |
| 27 | Oświetlenie wewnętrzne |
| 28 | Urządzenie przyczepy – gniazdko elektryczne |
| 29 | Nie przypisano |
| 30 | Ustawienie amortyzatora |
| 31 | 2016-2018: Nie przypisano 2019: Otwieranie pokrywy bagażnika |
| 32 | 2016-2018: Pomoc przy parkowaniu (Park Assist)
2019: Asystent parkowania, Asystent manewrowania, Asystent monitorowania „martwego pola” |
| 33 | Poduszka powietrzna |
| 34 | Klimatyzacja, włącznik świateł cofania, lusterko z automatycznym przyciemnianiem, ogrzewanie siedzenia, hamulec postojowy, włączniki świateł, drążek z wyłącznikami, elektryczne ogrzewanie postojowe |
| 35 | Złącze diagnostyczne, kamera, radar |
| 36 | Reflektory AFS – prawe |
| 37 | Reflektory AFS – lewe |
| 38 | Urządzenie przyczepy – gniazdko elektryczne |
| 39 | Centralny zamek – drzwi przednie i tylne prawe, elektrycznie sterowana szyba prawa, lusterka zewnętrzne prawe – ogrzewanie, funkcja składania, ustawienie powierzchni lusterka |
| 40 | Gniazdka elektryczne 12 V |
| 41 | Napinacz paska z prawej strony |
| 42 | Zamek pokrywy bagażnika, spryskiwacze reflektorów, spryskiwacze przedniej i tylnej szyby |
| 43 | Wzmacniacz muzyczny |
| 44 | Urządzenie przyczepy – gniazdko elektryczne |
| 45 | Elektryczna obsługa fotela kierowcy |
| 46 | Gniazdo zasilania 230 V |
| 47 | Wycieraczka tylnej szyby |
| 48 | 2016-2018: Wykrywanie „martwych punktów” 2019: Sportowy generator dźwięku |
| 49 | Rozruch silnika, przełącznik pedału sprzęgła |
| 50 | 2016-2018: Otwieranie pokrywy bagażnika 2019: Nie przypisano |
| 51 | Ogrzewanie tylnych siedzeń |
| 52 | Podgrzewane przednie siedzenia |
| 53 | Ogrzewana tylna szyba |

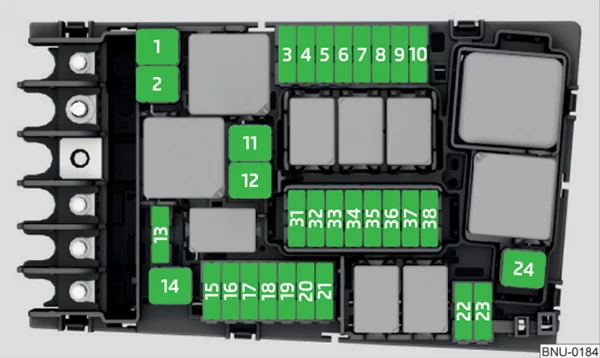

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
|---|---|
| 1 | ESC, hamulec postojowy |
| 2 | ESC |
| 3 | Układ sterowania silnikiem |
| 4 | 2016-2018: Wentylator chłodnicy, zawór sterujący ciśnieniem paliwa, elektryczne ogrzewanie dodatkowe, elementy silnika
2019: Wentylator chłodnicy, zawór sterujący ciśnieniem paliwa, elektryczne ogrzewanie dodatkowe, układ świec żarowych, przepływomierz powietrza, układ hamulcowy, elementy silnika, poziom oleju i enkoder temperatury oleju |
| 5 | Zapłon, pompa paliwa, czujnik poziomu i temperatury oleju (2016-2018), elementy silnika |
| 6 | Czujnik hamulca |
| 7 | Pompa płynu chłodzącego, klapa wydechowa, elementy silnika, wentylacja skrzyni korbowej (2019) |
| 8 | Sonda lambda, czujnik NOx i czujnik cząstek stałych (2019) |
| 9 | 2016-2018: Pompa płynu chłodzącego, zapłon, podgrzewacz, przepływomierz powietrza, elementy silnika
2019: Pompa płynu chłodzącego, zapłon, elementy silnika |
| 10 | Pompa paliwowa |
| 11 | Dodatkowe ogrzewanie elektryczne, podgrzewana przednia szyba |
| 12 | Elektryczny system ogrzewania dodatkowego |
| 13 | 2016-2018: Automatyczna skrzynia biegów 2019: Pompa oleju do automatycznej skrzyni biegów |
| 14 | Nie przypisano |
| 15 | Klakson |
| 16 | Zapłon |
| 17 | ESC, jednostka sterująca silnika, cewka głównego przekaźnika |
| 18 | Magistrala danych, moduł danych baterii |
| 19 | Wycieraczki |
| 20 | 2016-2018: Alarm antywłamaniowy 2019: Nie przypisany |
| 21 | 2016-2018: Nie przydzielony 2019: Automatyczna skrzynia biegów |
| 22 | Układ sterowania silnikiem |
| 2B | Rozrusznik |
| 24 | Elektryczny system ogrzewania dodatkowego |
| 31 | Nie przypisano |
| 32 | Nie przypisano |
| 33 | 2016-2018: SCR 2019: Automatyczna skrzynia biegów |
| 34 | Nie przypisano |
| 35 | 2016-2018: Nie przypisano 2019: Wycieraczki przedniej szyby |
| 36 | Nie przypisano |
| 37 | Pomocniczy ogrzewanie |
| 38 | Nie przypisano |
