Skoda Rapid (2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2020. Skoda Rapid w roczniku 2020 to kompaktowy samochód produkowany przez czeskiego producenta od 2012 roku. Jest to kolejna generacja tego modelu, wprowadzona na rynek w 2012 roku i zmodernizowana w 2017 roku. Rapid 2020 to samochód klasy niższej […]

05/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2020.

Skoda Rapid w roczniku 2020 to kompaktowy samochód produkowany przez czeskiego producenta od 2012 roku. Jest to kolejna generacja tego modelu, wprowadzona na rynek w 2012 roku i zmodernizowana w 2017 roku.

Rapid 2020 to samochód klasy niższej średniej, oferujący przestronne wnętrze oraz pojemny bagażnik o pojemności 550 litrów. Jest on dostępny w wersjach hatchback oraz liftback, a także w wersji Spaceback, która cechuje się większą ilością miejsca dla pasażerów z tyłu.

W gamie silników Skody Rapid 2020 znajdują się zarówno jednostki benzynowe, jak i diesla, o mocy od 90 do 125 KM. W zależności od wybranej wersji, do wyboru są skrzynie manualne lub automatyczne.

Pod względem bezpieczeństwa Skoda Rapid 2020 oferuje szereg standardowych systemów, takich jak system kontroli trakcji i stabilizacji ESP, system wspomagający ruszanie pod górę, a także systemy asystujące podczas hamowania i utrzymywania pasa ruchu.

W skrócie, Skoda Rapid w roczniku 2020 to samochód przestronny, komfortowy i wyposażony w nowoczesne rozwiązania technologiczne, który z pewnością przypadnie do gustu miłośnikom czeskiej marki.

Zobacz także:  Skoda Octavia IV (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

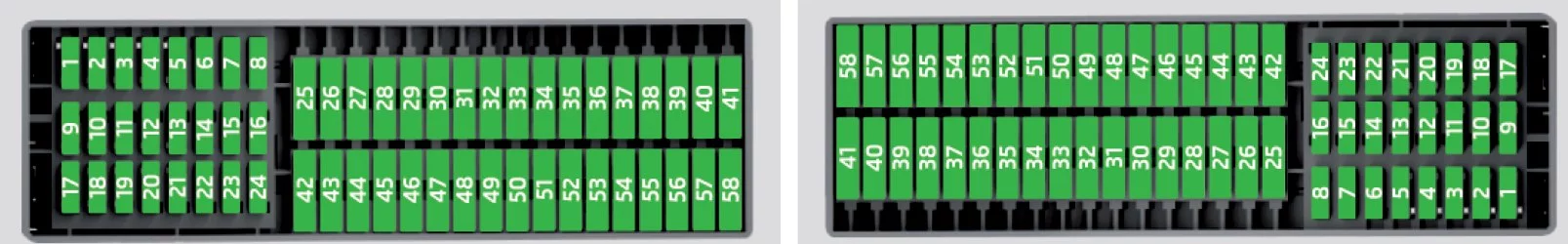

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie

Skoda Rapid (2020) - schematy bezpieczników i przekaźników

Numer

Opis

1

Oświetlenie pojazdu – strona lewa

2

Centralne ryglowanie, spryskiwacze szyby przedniej i tylnej (tylko z KESSY lub z ogrzewaniem szyby przedniej)

3

Zapłon

4

Oświetlenie pojazdu – strona prawa

5

elektryczne podnośniki szyb – kierowca

6

Kontroler BCM

7

sygnał dźwiękowy

8

magistrala danych

9

KESSY, dźwignia sterująca pod kierownicą, stacyjka zapłonu

10

elektryczne podnośniki szyb – lewy tylny

11

ogrzewanie kierownicy

12

USB przód

13

Odryglowanie pokrywy bagażnika

14

Dźwignia obsługowa pod kierownicą, włącznik świateł, blokada wyciągania kluczyka zapłonu (automatyczna skrzynia biegów), gniazdo diagnostyczne, sygnał świetlny, czujnik deszczu, czujnik światła, kamera do jazdy wstecz

15

Klimatyzacja, automatyczna skrzynia biegów, ogrzewanie szyby przedniej, złącze diagnostyczne

16

tablica rozdzielcza, numer alarmowy

17

System alarmowy, klakson

18

ogrzewanie tylnych siedzeń

19

Oświetlenie pojazdu – strona lewa

20

Zapasowy

21

Zapasowy

22

spryskiwacze szyby przedniej i tylnej (bez KESSY / bez ogrzewania szyby przedniej)

23

Ogrzewanie siedzeń przednich

24

Klimatyzacja/ogrzewanie

25

Zapasowy

26

Ogrzewanie siedzeń przednich

27

wycieraczka szyby tylnej

28

Zapasowy

29

Poduszki bezpieczeństwa

30

Włącznik świateł cofania, elektryczne szyby, regulacja powierzchni lusterek zewnętrznych, włącznik świateł awaryjnych, klimatyzacja, asystent parkowania

31

Pompa paliwa, wentylator chłodnicy, włącznik światła, dźwignia pod kierownicą

32

Złącze diagnostyczne, regulacja ustawienia reflektorów, dźwignia sterująca pod kierownicą

33

Przełącznik pedału sprzęgła, uruchomienie silnika

34

Ogrzewanie dysz spryskiwaczy szyby przedniej

35

Przełącznik interwałowy układu mycia wycieraczek

36

USB z tyłu

37

radar

38

Zapasowy

39

Zapasowy

40

magistrala danych

41

Ogrzewanie szyby tylnej

42

elektryczne podnośniki szyb – pasażer

43

Reflektory LED pojazdu – strona prawa

44

zapalniczka, gniazdo 12 V

45

elektryczne podnośniki szyb – prawy tylny

46

spryskiwacze szyby przedniej i tylnej, dźwignia obsługowa pod kierownicą

47

Zapasowy

48

Zapasowy

49

Pompa paliwa

50

urządzenie Infotainment

51

ogrzewanie lusterek zewnętrznych

52

KESSY (system zamykania i uruchamiania bez kluczyka)

53

Blokada kolumny kierownicy (pojazd z KESSY)

54

ESC

55

Zapasowy

56

magistrala danych

57

magistrala danych

58

ogrzewanie tylnych siedzeń

59

Zapasowy

Zobacz także:  Skoda Rapid (2016) - schematy bezpieczników i przekaźników

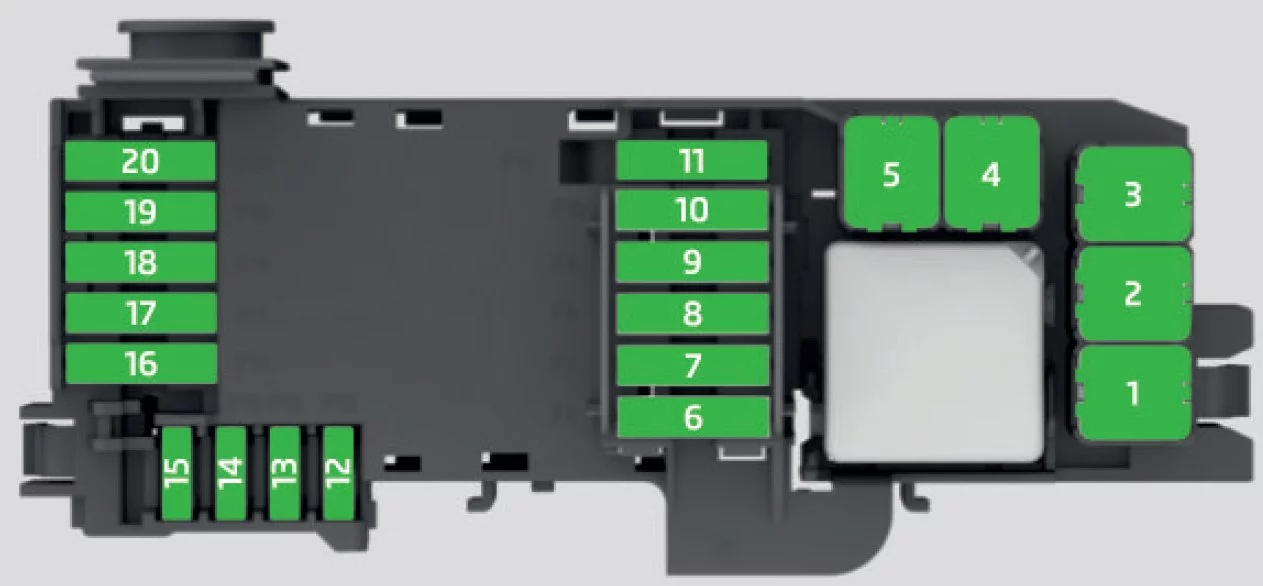

Skrzynka bezpieczników w komorze silnika

Skoda Rapid (2020) - schematy bezpieczników i przekaźników

Numer

Opis

1

Wentylator chłodnicy

2

Zapasowy

3

System pomocy ESC

4

Ogrzewanie szyby przedniej

5

Ogrzewanie szyby przedniej

6

Automatyczna skrzynia biegów

7

układ sterowania silnika

8

wycieraczki przednie

9

Akumulator 12 V

10

System pomocy ESC

11

Zapasowy

12

Wtrysk paliwa

13

Włącznik pedału hamulca

14

Pompa paliwa, elementy silnika

15

układ sterowania silnika

16

Rozrusznik

17

układ sterowania silnika

18

części silnika

19

Sonda lambda

20

części silnika
