Skoda Karoq (2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Karoq z lat: 2021. Skoda Karoq to kompaktowy crossover, który w roku 2021 przeszedł delikatny lifting, a także otrzymał nowe silniki spełniające normy emisji spalin Euro 6d. Zmiany dotknęły przede wszystkim wyglądu zewnętrznego, gdzie pojawiły się nowe reflektory LED, przeprojektowany grill oraz […]

05/13/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Karoq z lat: 2021.

Skoda Karoq to kompaktowy crossover, który w roku 2021 przeszedł delikatny lifting, a także otrzymał nowe silniki spełniające normy emisji spalin Euro 6d. Zmiany dotknęły przede wszystkim wyglądu zewnętrznego, gdzie pojawiły się nowe reflektory LED, przeprojektowany grill oraz zmienione kształty zderzaków. Wewnątrz pojawiły się nowe materiały wykończeniowe, a także nowy system multimedialny z większym ekranem i lepszą jakością dźwięku.

W ofercie dostępne są cztery wersje silnikowe, trzy benzynowe i jeden diesel. Najmocniejsza jednostka to 190-konny silnik benzynowy 2.0 TSI, którym napędzane są wersje Karoq Sportline i Karoq RS. Wszystkie wersje oferowane są z napędem na przednią oś lub na obie osie (4×4) oraz z 6- lub 7-biegową skrzynią manualną lub z automatyczną skrzynią biegów DSG.

Karoq oferuje przestronne wnętrze i duży bagażnik, który może pomieścić do 521 litrów. Standardowe wyposażenie obejmuje m.in. klimatyzację automatyczną, system multimedialny z ekranem dotykowym, czujniki parkowania oraz tempomat. W zależności od wersji dostępne są też takie funkcje jak system bezkluczykowy, skórzana tapicerka, podgrzewane fotele czy panoramiczny dach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia III (2016) - schematy bezpieczników i przekaźników

Bezpieczniki w komorze silnika

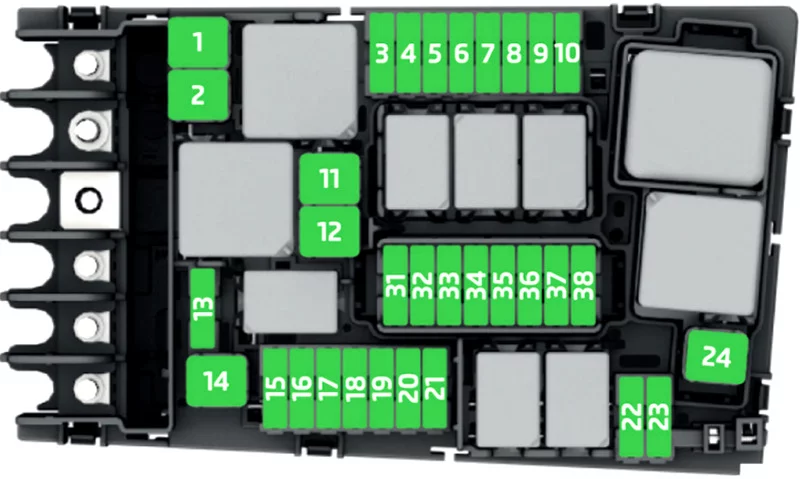

Skoda Karoq (2021) - schematy bezpieczników i przekaźników

Skoda Karoq (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

System pomocy ESC, hamulec postojowy

2

System pomocy ESC

3

układ sterowania silnika

4

części silnika

5

części silnika

6

czujnik hamowania

7

części silnika

8

sonda lambda, czujnik NOx

9

części silnika

10

Pompa paliwa

11

elektryczne ogrzewanie dodatkowe

12

elektryczne ogrzewanie dodatkowe

13

pompa oleju automatycznej skrzyni biegów

14

Ogrzewanie szyby przedniej

15

sygnał dźwiękowy

16

Zapłon, pompa paliwa

17

System pomocy ESC, system sterowania silnika, cewka przekaźnika głównego

18

Magistrala danych, akumulator 12 V

19

wycieraczki przednie

20

System alarmowy

21

Automatyczna skrzynia biegów

22

układ sterowania silnika

23

Rozrusznik

24

elektryczne ogrzewanie dodatkowe

31

Pusty

32

Pusty

33

Pusty

34

Pusty

35

Pusty

36

Pusty

37

Ogrzewanie postojowe

38

Pusty

Bezpieczniki w desce rozdzielczej

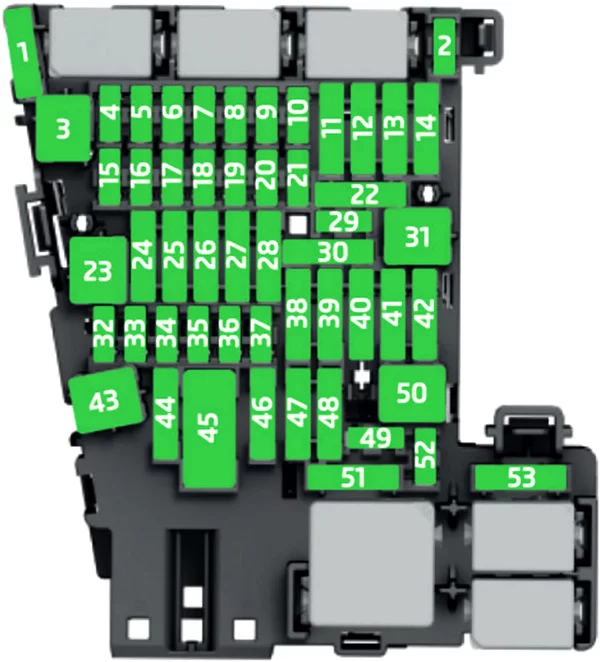

Skoda Karoq (2021) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1, otwórz schowek w kierunku strzałki 2.



Kierownica po lewej stronie:
Skrzynka bezpieczników znajduje się w schowku na rękawiczki po stronie pasażera z przodu.

Zobacz także:  Skoda Roomster (2007-2008) - schematy bezpieczników i przekaźników

Rozłóż schowek:

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otworzyć schowek po stronie pasażera z przodu.
Odblokuj drążek hamulca w kierunku strzałki 1 i wyjmij w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3, a schowek złoży się w kierunku strzałki 4.

Złóż schowek:

Podnieś tackę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki oporowej A.
Włóż drążek hamulca w kierunku przeciwnym do kierunku strzałki 2 i zablokuj w kierunku zgodnym ze strzałką 1. Schowek zamyka się (do jego zamknięcia potrzeba większej siły) wskakuje na swoje miejsce.

Skoda Karoq (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

SCR (AdBlue®)

2

ogrzewanie kierownicy

3

Pusty

4

Pusty

5

magistrala danych

6

czujnik alarmu

7

Klimatyzacja z przodu/z tyłu, odbiornik ogrzewania postojowego, ogrzewanie tylnej szyby, automatyczna skrzynia biegów, blokada kluczyka zapłonu (samochód z automatyczną skrzynią biegów)

8

włącznik świateł, czujnik deszczu, hamulec postojowy, oświetlenie ambiente, reflektory przednie

9

dźwignia obsługowa pod kierownicą

10

ekran urządzenia Infotainment

11

Światła zewnętrzne pojazdu

12

urządzenie Infotainment

13

napinacze pasów – strona lewa

14

dmuchawa klimatyzacji, ogrzewania

15

elektryczna blokada kierownicy

16

Złącza USB, złącze diagnostyczne, Phonebox

17

tablica rozdzielcza, numer alarmowy

18

Kamera cofania, system obserwacji otoczenia (Area View)

19

KESSY (system zamykania i uruchamiania bez kluczyka)

20

SCR (AdBlue®), układ hamulcowy

21

napęd na wszystkie koła

22

Hak holowniczy

23

panoramiczny dach przesuwno-uchylny

24

Światła zewnętrzne pojazdu

25

centralne ryglowanie – drzwi przednie lewe i tylne lewe, lewy podnośnik szyb, ogrzewanie lewego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka

26

Ogrzewanie siedzeń przednich

27

Oświetlenie wnętrza

28

Hak holowniczy

29

Funkcja ładowania USB – z tyłu i na lusterku wewnętrznym

30

Pusty

31

otwarcie pokrywy bagażnika

32

Wspomaganie parkowania, asystent parkowania, wykrywanie „martwego pola”

33

Poduszki bezpieczeństwa

34

Klimatyzacja, włącznik świateł cofania, lusterko z funkcją automatycznego przyciemniania, ogrzewanie siedzeń, hamulec postojowy, włącznik świateł, listwa z przyciskami, złącza USB, generator dźwięku sportowego

35

Gniazdo diagnostyczne, kamera przednia, monitorowanie odstępu od poprzedzających pojazdów (np. ACC, Front Assist)

36

reflektor LED – po prawej

37

reflektor LED – po lewej

38

Hak holowniczy

39

centralne ryglowanie – drzwi przednie prawe i tylne prawe, prawy podnośnik szyb, ogrzewanie prawego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka

40

gniazda 12 V

41

napinacze pasów – strona prawa

42

Zamek (pokrywa bagażnika, tylne drzwi, klapka wlewu paliwa), system czyszczenia reflektorów, przedni i tylny spryskiwacz przedniej szyby

43

wzmacniacz muzyki

44

Hak holowniczy

45

elektryczna obsługa fotela kierowcy

46

gniazdo 230 V

47

wycieraczka szyby tylnej

48

Pusty

49

uruchomienie silnika, włącznik pedału sprzęgła

50

Pusty

51

ogrzewanie tylnych siedzeń

52

Regulacja amortyzatora (zawieszenie adaptacyjne)

53

Ogrzewanie szyby tylnej

Zobacz także:  Skoda Fabia III (2016) - schematy bezpieczników i przekaźników
