W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Roomster z lat: 2010, 2011.

Skoda Roomster to samochód osobowy klasy mini-MPV produkowany w latach 2006-2015. Rok 2010 przyniósł facelifting modelu, który obejmował zmiany w stylistyce przedniej części samochodu, w tym nową atrapę chłodnicy, reflektory oraz zderzaki. Zmieniono również koła i wprowadzono nowe kolory lakieru.

W zależności od wersji wyposażenia, samochód mógł być wyposażony m.in. w klimatyzację, elektryczne sterowanie szyb, podgrzewane fotele, tempomat czy skórzaną tapicerkę. Wersja Roomster Scout oferowała wyższy prześwit i ochronne elementy podwozia, a wersja Roomster GreenLine cechowała się niskim zużyciem paliwa i emisją CO2.

Pod maską Roomstera z roczników 2010-2011 można było znaleźć różne silniki benzynowe i wysokoprężne, o pojemnościach od 1.2 do 1.9 litra, generujące moc od 70 do 105 KM. Modele wyposażone w silnik 1.2 TSI mogły być dostępne z bezstopniową skrzynią biegów DSG.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia II (2010) - schematy bezpieczników i przekaźników

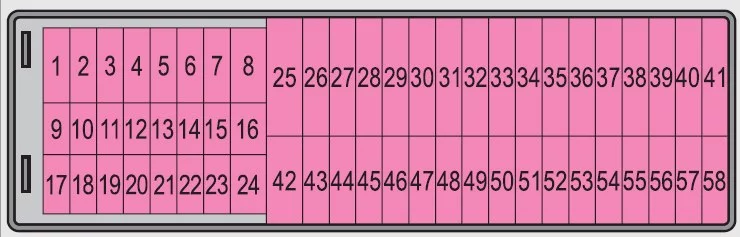

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster (2010-2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Nie przypisano
2 START-STOP 5
3 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

10
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:

System tempomatu

5
6 Światło cofania (ręczna skrzynia biegów) 10
7 Zapłon 15
Sterownik silnika;

Sutomatyczna skrzynia biegów.

7,5
8 Przełącznik pedału hamulca;

Wentylator płynu chłodzącego.

5
9 Elementy obsługi ogrzewania;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych;

Wentylator płynu chłodzącego.

5
10 Nie przypisano
11 Regulacja lusterka 5
12 Jednostka sterująca do wykrywania przyczepy 5
13 Jednostka sterująca automatycznej skrzyni biegów 5
14 Silnik do reflektorów halogenowych z funkcją doświetlania zakrętów 10
15 Nawigacja PDA 5
16 Elektrohydrauliczne wspomaganie kierownicy 5
17 Radio 10
Światła do jazdy dziennej 7,5
18 Ogrzewanie lusterek 5
19 S-kontakt 5
20 Jednostka sterująca silnika 5
Jednostka sterująca silnika 7,5
Przekaźnik pompy paliwa 15
Jednostka sterująca pompy paliwa 15
21 Światło cofania;

Światła przeciwmgielne z funkcją „CORNER”.

10
22 Elementy obsługi ogrzewania;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Sterownik napięcia pojazdu;

Kierownica wielofunkcyjna.

7,5
23 Oświetlenie wewnętrzne, schowek i bagażnik;

Światła boczne.

15
24 Centralna jednostka sterująca pojazdu 5
25 Podgrzewacze siedzeń 20
26 Wycieraczka tylnej szyby 10
27 Nie przypisano
28 Silnik benzynowy:

zawór AKF,

klapa sterująca.

10
29 Wtrysk;

Pompa wodna.

10
30 Pompa paliwowa 15
Zapłon 20
Tempomat;

Działanie przekaźnika PTC.

5
31 Sonda lambda 10
32 Pompa wysokiego ciśnienia;

Zawór ciśnieniowy.

15
33 Jednostka sterująca silnika 30/15
34 Jednostka sterująca silnika 15
Pompa próżniowa 20
35 Zasilanie blokady zapłonu 5
36 Światło drogowe 15
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 30
40 Podgrzewane dysze do spryskiwaczy szyb;

System czyszczenia szyby.

15
41 Nie przypisano
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu 25/10
46 System alarmowy antykradzieżowy 15
47 Zapalniczka, gniazdko w bagażniku a) 15
48 ABS 15
49 Włącz światła sygnalizacyjne;

Światła hamowania.

15
50 Radio 10
51 Elektrycznie sterowane szyby (przód i tył) – lewa strona 25
52 Elektrycznie sterowane szyby (przód i tył) – prawa strona 25
53 Światło postojowe – lewa strona 5
Elektryczny dach przesuwno-uchylny 25
54 System alarmowy antykradzieżowy 15/5
55 Jednostka sterująca automatycznej skrzyni biegów DSG 30
56 System czyszczenia reflektorów 25
Światło postojowe – prawa strona 5
57 Lewe światło mijania;

Regulacja zasięgu reflektorów.

15
58 Światła mijania po prawej stronie 15
a) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

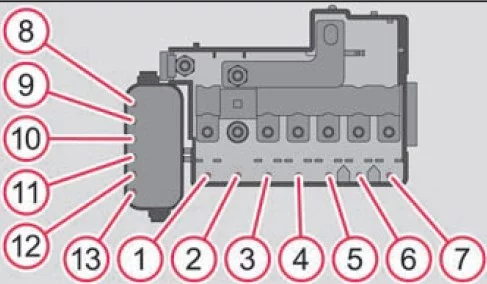

Skrzynka bezpieczników w komorze silnika (manualna skrzynia biegów, automatyczna skrzynia biegów DSG)

Skoda Roomster (2010-2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Nie przypisano
3 Wnętrze 80
4 Elektryczny system ogrzewania dodatkowego 60
5 Wnętrze 40
6 Świece żarowe;

Wentylator chłodziwa.

50
7 Elektrohydrauliczne wspomaganie kierownicy 50
8 ABS lub TCS lub ESP 25
9 Wentylator chłodnicy 30
10 Wentylator chłodnicy 5
11 ABS lub TCS lub ESP 40
12 Centralna jednostka sterująca 5
13 Automatyczna skrzynia biegów 5
Elektryczny system ogrzewania dodatkowego 40

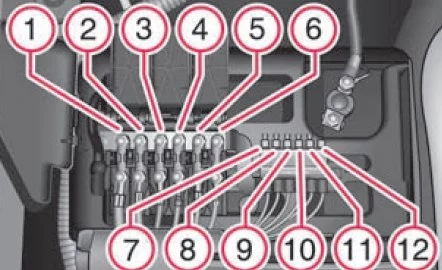

Skrzynka bezpieczników w komorze silnika (automatyczna skrzynia biegów)

Skoda Roomster (2010-2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Wnętrze 80
3 Elektryczny system ogrzewania dodatkowego 60
4 ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 ABS 40
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
Elektryczny system ogrzewania dodatkowego 40
