Skoda Karoq (2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Karoq z lat: 2020. Skoda Karoq to średniej wielkości SUV, który pojawił się na rynku w 2017 roku. W 2020 roku Karoq przeszedł facelifting, który przyniósł kilka zmian wizualnych i technologicznych. Wizualnie Skoda Karoq po liftingu zyskała nową, bardziej agresywną sylwetkę z […]

05/13/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Karoq z lat: 2020.

Skoda Karoq to średniej wielkości SUV, który pojawił się na rynku w 2017 roku. W 2020 roku Karoq przeszedł facelifting, który przyniósł kilka zmian wizualnych i technologicznych.

Wizualnie Skoda Karoq po liftingu zyskała nową, bardziej agresywną sylwetkę z nowymi reflektorami i zderzakami. Wnętrze zyskało nowy system multimedialny z większym ekranem dotykowym oraz system infotainment, który oferuje szereg funkcji takich jak nawigacja satelitarna, dostęp do internetu, system audio i wiele innych.

W zakresie napędów Skoda Karoq oferuje silniki benzynowe i wysokoprężne o mocy od 115 do 190 KM. Są one sprzężone z manualną lub automatyczną skrzynią biegów. Karoq jest także dostępny z napędem na cztery koła.

Karoq oferuje wiele systemów bezpieczeństwa i asystujących, takich jak system hamowania awaryjnego, asystent pasa ruchu, asystent parkowania, tempomat adaptacyjny i wiele innych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia III (2015) - schematy bezpieczników i przekaźników

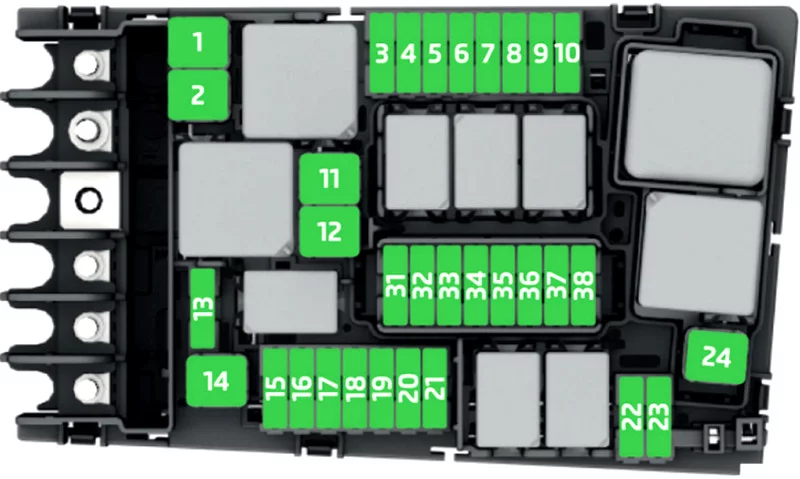

Bezpieczniki w komorze silnika

Skoda Karoq (2020) - schematy bezpieczników i przekaźników

Skoda Karoq (2020) - schematy bezpieczników i przekaźników

Numer

Opis

1

ESC, hamulec postojowy

2

ESC

3

układ sterowania silnika

4

części silnika

5

części silnika

6

czujnik hamowania

7

części silnika

8

sonda lambda, czujnik NOx

9

części silnika

10

Pompa paliwa

11

elektryczne ogrzewanie dodatkowe

12

elektryczne ogrzewanie dodatkowe

13

pompa oleju automatycznej skrzyni biegów

14

Ogrzewanie szyby przedniej

15

sygnał dźwiękowy

16

Zapłon, pompa paliwa

17

ESC, system sterowania silnika, cewka przekaźnika głównego

18

magistrala danych, moduł danych akumulatora

19

wycieraczki przednie

20

System alarmowy

21

Automatyczna skrzynia biegów

22

układ sterowania silnika

23

Rozrusznik

24

elektryczne ogrzewanie dodatkowe

31

pompa podciśnieniowa układu hamulcowego

32

Pusty

33

Pusty

34

Pusty

35

Pusty

36

Pusty

37

Ogrzewanie postojowe

38

Pusty

Bezpieczniki w desce rozdzielczej

Skoda Karoq (2020) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1, otwórz schowek w kierunku strzałki 2.



Kierownica po lewej stronie:
Skrzynka bezpieczników znajduje się w schowku na rękawiczki po stronie pasażera z przodu.

Rozłóż schowek:

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otworzyć schowek po stronie pasażera z przodu.
Odblokuj drążek hamulca w kierunku strzałki 1 i wyjmij w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3, a schowek złoży się w kierunku strzałki 4.

Zobacz także:  Skoda Octavia II (2010) - schematy bezpieczników i przekaźników

Złóż schowek:

Podnieś tackę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki oporowej A.
Włóż drążek hamulca w kierunku przeciwnym do kierunku strzałki 2 i zablokuj w kierunku zgodnym ze strzałką 1. Schowek zamyka się (do jego zamknięcia potrzeba większej siły) wskakuje na swoje miejsce.

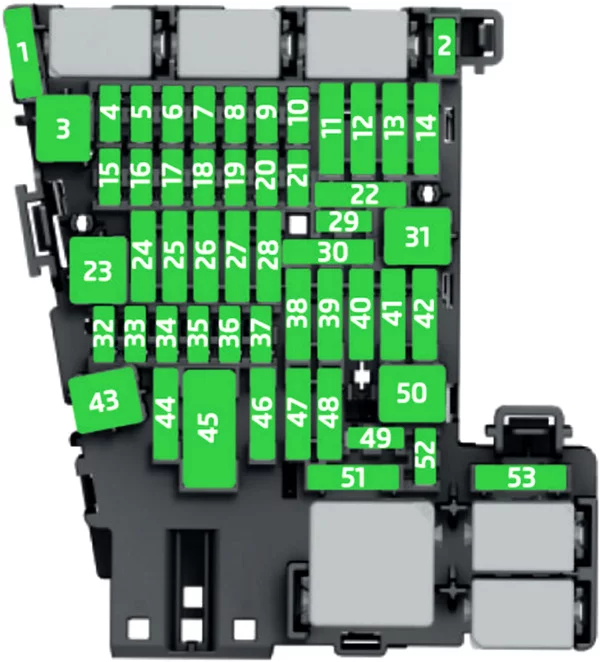

Skoda Karoq (2020) - schematy bezpieczników i przekaźników

Numer

Opis

1

SCR (AdBlue®)

2

ogrzewanie kierownicy

3

Pusty

4

Pusty

5

magistrala danych

6

czujnik alarmu

7

Klimatyzacja przód/tył, odbiornik ogrzewania postojowego, ogrzewanie tylnej szyby, automatyczna skrzynia biegów, blokada kluczyka zapłonu (pojazd z automatyczną skrzynią biegów)

8

włącznik świateł, czujnik deszczu, hamulec postojowy, oświetlenie ambiente, reflektory przednie

9

dźwignia obsługowa pod kierownicą

10

ekran urządzenia Infotainment

11

Oświetlenie pojazdu – strona lewa

12

urządzenie Infotainment

13

napinacze pasów – strona lewa

14

dmuchawa klimatyzacji, ogrzewania

15

elektryczna blokada kierownicy

16

wejścia USB, gniazdo diagnostyczne, schowek na telefon Phonebox

17

tablica rozdzielcza, numer alarmowy

18

Kamera cofania, system obserwacji otoczenia (Area View)

19

KESSY (system zamykania i uruchamiania bez kluczyka)

20

SCR (AdBlue®), układ hamulcowy

21

napęd na wszystkie koła

22

Hak holowniczy

23

panoramiczny dach przesuwno-uchylny

24

Oświetlenie pojazdu – strona prawa

25

centralne ryglowanie – drzwi przednie lewe i tylne lewe, lewy podnośnik szyb, ogrzewanie lewego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka

26

Ogrzewanie siedzeń przednich

27

Oświetlenie wnętrza

28

Hak holowniczy

29

Funkcja ładowania USB – z tyłu i na lusterku wewnętrznym

30

Pusty

31

otwarcie pokrywy bagażnika

32

Wspomaganie parkowania, asystent parkowania, wykrywanie „martwego pola”

33

Poduszki bezpieczeństwa

34

Klimatyzacja, włącznik świateł cofania, lusterko z funkcją automatycznego ściemniania, ogrzewanie siedzeń, hamulec postojowy, włącznik świateł, listwa z przyciskami, generator dźwięku sportowego

35

Gniazdo diagnostyczne, kamera przednia, monitorowanie odstępu od poprzedzających pojazdów (np. ACC, Front Assist)

36

reflektor LED – po prawej

37

reflektor LED – po lewej

38

Hak holowniczy

39

centralne ryglowanie – drzwi przednie prawe i tylne prawe, prawy podnośnik szyb, ogrzewanie prawego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka

40

gniazda 12 V

41

napinacze pasów – strona prawa

42

Zamek (pokrywa bagażnika, tylne drzwi, klapka wlewu paliwa), system czyszczenia reflektorów, przedni i tylny spryskiwacz przedniej szyby

43

wzmacniacz muzyki

44

Hak holowniczy

45

elektryczna obsługa fotela kierowcy

46

gniazdo 230 V

47

wycieraczka szyby tylnej

48

Pusty

49

uruchomienie silnika, włącznik pedału sprzęgła

50

Pusty

51

ogrzewanie tylnych siedzeń

52

Regulacja amortyzatora (zawieszenie adaptacyjne)

53

Ogrzewanie szyby tylnej
