W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia II z lat: 2008.

Skoda Fabia II z rocznika 2008 to jeden z modeli drugiej generacji miejskiego samochodu produkowanego przez czeską markę Skoda. Samochód ten debiutował w 2007 roku, ale w zasadzie nie różnił się od wersji z rocznika 2007.

Fabia II była oferowana w kilku wersjach nadwozia, w tym jako hatchback, kombi (nazwane Fabia Combi) oraz sedan (nazwane Fabia Sedan). W porównaniu z poprzednią generacją, Fabia II była większa i oferowała bardziej nowoczesny design oraz lepsze wykończenie wnętrza.

W zależności od wersji wyposażenia, Skoda Fabia II z 2008 roku oferowała różne rozwiązania w zakresie bezpieczeństwa i komfortu jazdy, takie jak system ABS, ESP, poduszki powietrzne, klimatyzacja czy tempomat. Wersje wyposażenia były oznaczane nazwami: Classic, Comfort, Ambiente i Elegance.

W przypadku wersji benzynowych, Fabia II oferowała silniki o pojemności 1.2, 1.4 i 1.6 litra, z mocą od 60 do 105 KM. Wysokoprężne silniki TDI miały pojemność 1.4 i 1.9 litra oraz moc od 70 do 105 KM. Silniki były oferowane z manualną skrzynią biegów lub automatyczną skrzynią DSG.

Skoda Fabia II z rocznika 2008 była popularnym samochodem dzięki swojej przestronności, oszczędności paliwa i niskim kosztom eksploatacji. Samochód ten był również chwalony za swoją niezawodność i trwałość.

Zobacz także: Skoda Roomster (2010-2011) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

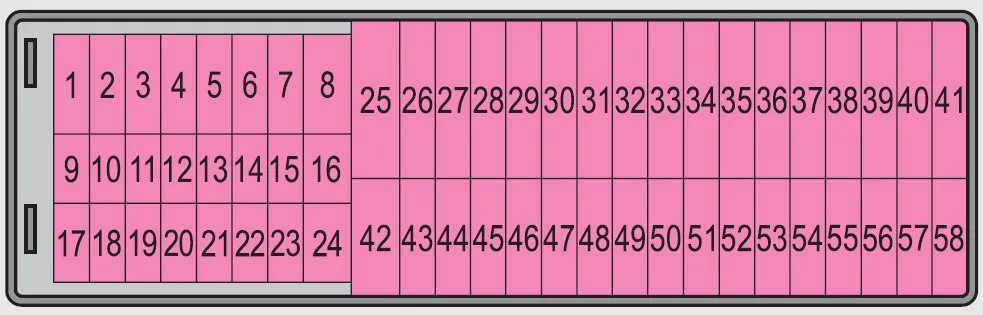

Skrzynka bezpieczników w desce rozdzielczej

Skoda Fabia II (2008) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Nie przypisano	—
2	Nie przypisano	–
3	Zestaw wskaźników; Regulacja zasięgu reflektorów.	5
4	Jednostka sterująca ABS	5
5	Silnik benzynowy: włącznik świateł hamowania, tempomat.	5
6	Nie przypisano	—
7	Sterownik silnika 1,2 ltr.	15
8	Zawory wtryskowe – 1,4 l; 1,6 l	10
9	Sterowanie ogrzewaniem; Sterownik klimatyzacji; Pomoc w parkowaniu; Sterownik świateł zakrętowych.	5
10	Nie przypisano	7,5
11	Elektrycznie regulowane lusterko wsteczne; Elektryczne szyby.	7,5
12	Światło cofania	10
13	Jednostka sterująca silnika (dla pojazdów z automatyczną skrzynią biegów)	10
14	Silnik do świateł zakrętowych	10
15	Nawigacja PDA	5
16	Elektrohydrauliczne wspomaganie kierownicy, sterownik silnika – silnik benzynowy	—
17	Lewe światło postojowe; Oświetlenie tablicy rejestracyjnej.	5
18	Prawe światło postojowe	5
19	Radio; Centralna jednostka sterująca.	5
20	Sterownik silnika 1,4 l; 1,6 l – silnik wysokoprężny	5
21	Światła stopu	10
22	Elementy obsługi ogrzewania; Sterownik klimatyzacji; Pomoc w parkowaniu; Telefon komórkowy; Zestaw wskaźników; Czujnik kąta skrętu; ESP; Sterownik napięcia pojazdu.	7,5
23	Oświetlenie wnętrza, schowka i bagażnika	10
24	Zamek tylnej klapy	10
25	Podgrzewacze siedzeń	20
26	Podgrzewane dysze do spryskiwaczy szyb; System czyszczenia szyby.	15
27	Nie przypisano	—
28	Silnik benzynowy: zawór AKF, klapa sterująca.	10
29	Wtrysk – 1,2 l. silnik	10
30	Pompa paliwa – silnik benzynowy	15
31	Sonda lambda	10
32	Silnik Diesla: Przełącznik świateł hamowania i pedału sprzęgła, Tempomat, Przekaźnik pompy paliwa, Przekaźnik układu świec żarowych.	5
33	Jednostka sterująca silnika – silnik wysokoprężny	30
34	Sterownik silnika 1,4 l; 1,6 l	30
34	Pompa paliwa – silnik diesla	15
35	Oświetlenie zestawu wskaźników i przełącznika	5
36	Główna wiązka	15/5a)
37	Tylne światło przeciwmgielne	7,5
38	Światła przeciwmgielne	10
39	Dmuchacz	25
40	Wycieraczka tylnej szyby	10
41	Nie przypisano	—
42	Ogrzewanie tylnej szyby	25
43	Klakson	20
44	Wycieraczka szyby przedniej	20
45	Centralna jednostka sterująca dla systemu komfortu	15
46	Nie przypisano	—
47	Zapalniczka; Gniazdko w bagażniku b).	15
48	ABS	15
49	Kierunkowskazy	15
50	Radio; Preinstalacja telefoniczna; Moduł wielofunkcyjny.	10
51	Elektrycznie sterowane szyby (z przodu i z tyłu po lewej stronie)	25
52	Elektrycznie sterowane szyby (z przodu i z tyłu po prawej stronie)	25
53	Elektryczny dach przesuwno-uchylny	—
54	System alarmowy antykradzieżowy	15
55	Nie przypisano	—
56	System czyszczenia reflektorów	25
57	Lewe światło mijania; Regulacja zasięgu reflektorów.	15
58	Światła mijania po prawej stronie	15
a) W zależności od typu reflektora – wymienić uszkodzony bezpiecznik na nowy o tej samej wartości amperażu. b) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

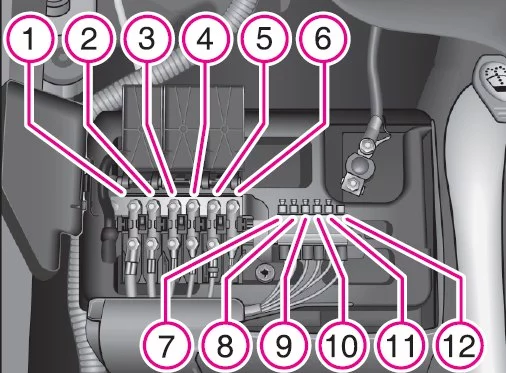

Skrzynka bezpieczników przy akumulatorze

Numer	Opis	Ampery [A]
1	Alternator	175
2	Wnętrze	80
3	Elektryczny system ogrzewania dodatkowego	60
4	ABS lub TCS lub ESP	40
5	Elektrohydrauliczne wspomaganie kierownicy	50
6	Świece żarowe	50
7	ABS lub TCS lub ESP	25
8	Wentylator chłodnicy	30
9	System klimatyzacji	5
10	Wentylator chłodnicy	40
11	Centralna jednostka sterująca	5
12	Automatyczna skrzynia biegów	5
12	Elektryczny system ogrzewania dodatkowego	30
