Skoda Fabia II (2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia II z lat: 2007. Skoda Fabia II to druga generacja miejskiego samochodu produkowanego przez czeską markę Skoda, która zadebiutowała w 2007 roku. Fabia II była zbudowana na platformie VW Polo Mk4, co oznaczało większe wymiary zewnętrzne niż w przypadku poprzednika. W […]

05/11/2023
Czas czytania: 3 minut
Skoda Fabia II (2007) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia II z lat: 2007.

Skoda Fabia II to druga generacja miejskiego samochodu produkowanego przez czeską markę Skoda, która zadebiutowała w 2007 roku. Fabia II była zbudowana na platformie VW Polo Mk4, co oznaczało większe wymiary zewnętrzne niż w przypadku poprzednika.

W porównaniu z poprzednią generacją, Skoda Fabia II oferowała bardziej nowoczesny design i lepsze wykończenie wnętrza. Samochód był dostępny w kilku wersjach nadwozia, w tym jako hatchback, kombi (nazwane Fabia Combi), a także jako sedan (nazwane Fabia Sedan).

Fabia II oferowała również wiele wersji silnikowych, w tym benzynowe i wysokoprężne, o pojemnościach od 1,2 do 1,9 litrów, z mocami od 60 do 105 KM. W zależności od wersji wyposażenia, samochód oferował różne rozwiązania w zakresie komfortu i bezpieczeństwa jazdy, takie jak klimatyzacja, poduszki powietrzne, system ABS, ESP oraz tempomat.

Fabia II cieszyła się popularnością ze względu na swoją przestronność, oszczędność paliwa i niskie koszty eksploatacji. Z racji niezawodności i wytrzymałości, Fabia II jest nadal często spotykana na drogach i cieszy się uznaniem wśród kierowców.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Citigo iV (2019) - schematy bezpieczników i przekaźników

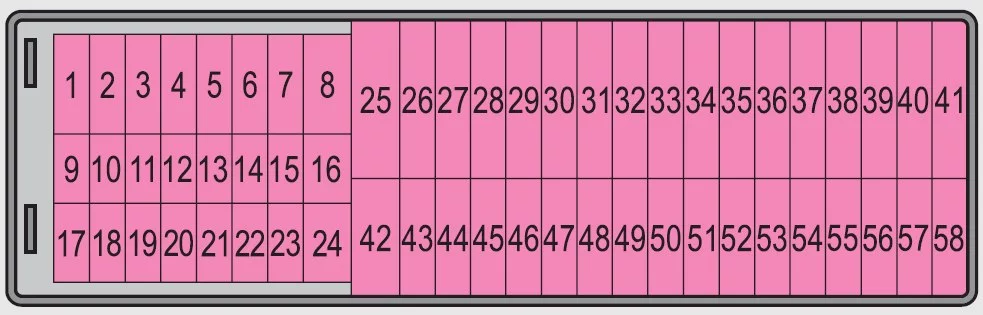

Skrzynka bezpieczników w desce rozdzielczej

Skoda Fabia II (2007) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Elektrohydrauliczne wspomaganie kierownicy 5
2 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

5
3 Sterownik silnika – Silnik benzynowy 5
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:

włącznik świateł hamowania,

tempomat.

5
6 Nie przypisano
7 Sterownik silnika 1,2 ltr. 15
8 Zawory wtryskowe – 1,4 l; 1,6 l 10
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych.

5
10 Zawór PCV 7,5
11 Elektrycznie regulowane lusterko wsteczne;

Elektryczne szyby.

7,5
12 Światło cofania 10
13 Jednostka sterująca silnika (dla pojazdów z automatyczną skrzynią biegów) 10
14 Silnik do świateł zakrętowych 10
15 Nawigacja PDA 5
16 Nie przypisano
17 Lewe światło postojowe;

Oświetlenie tablicy rejestracyjnej.

5
18 Prawe światło postojowe 5
19 Radio, centralna jednostka sterująca 5
20 Zestaw wskaźników;

Czujnik kąta skrętu;

ESP.

5
21 Światła stopu 10
22 Sterowanie ogrzewaniem;

Centralka klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy.

7,5
23 Oświetlenie wnętrza, schowka i bagażnika 10
24 Zamek tylnej klapy 10
25 Podgrzewacze siedzeń 20
26 Podgrzewane dysze do spryskiwaczy szyb;

System czyszczenia szyby.

15
27 Nie przypisano
28 Silnik benzynowy:

zawór AKF,

klapa sterująca.

10
29 Wtrysk – 1,2 l. silnik 10
30 Pompa paliwa – silnik benzynowy 15
31 Sonda lambda 10
32 Silnik Diesla:

Przełącznik świateł hamowania i pedału sprzęgła,

tempomat,

przekaźnik pompy paliwa i

przekaźnik układu świec żarowych.

5
33 Jednostka sterująca silnika – silnik wysokoprężny 30
34 Sterownik silnika 1,4 l; 1,6 l 30
Pompa paliwa – silnik diesla 15
35 Elektryczny dach przesuwno-uchylny 25
36 Główna wiązka 15/5a)
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 25
40 Wycieraczka tylnej szyby 10
41 Nie przypisano
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu
46 Sterownik silnika 1,4 l; 1,6 l 5
47 Zapalniczka, gniazdko w bagażniku b) 15
48 Jednostka sterująca napięciem pojazdu 5
49 Kierunkowskazy 15
50 Radio;

Preinstalacja telefoniczna;

Moduł wielofunkcyjny.

10
51 Elektrycznie sterowane szyby (z przodu i z tyłu po lewej stronie) 25
52 Elektrycznie sterowane szyby (z przodu i z tyłu po prawej stronie) 25
53 Nie przypisano
54 System alarmowy antykradzieżowy 15
55 Nie przypisano
56 System czyszczenia reflektorów 25
57 Światła mijania po lewej stronie 15
58 Światła mijania po prawej stronie 15
a) W zależności od typu reflektora – wymienić uszkodzony bezpiecznik na nowy o tej samej wartości amperażu.
b) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

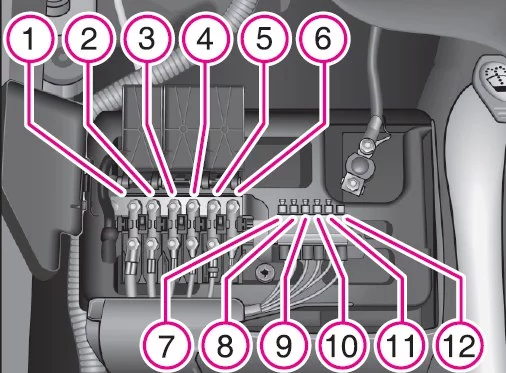

Skrzynka bezpieczników przy akumulatorze

Skoda Fabia II (2007) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Wnętrze 110
3 Wentylator chłodnicy 40
4 ABS lub TCS lub ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ABS lub TCS lub ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 Jednostka sterująca silnika 15
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
