W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia II z lat: 2009. Skoda Fabia II z rocznika 2009 to jeden z modeli drugiej generacji miejskiego samochodu produkowanego przez czeską markę Skoda. W zasadzie nie różni się ona od wersji z rocznika 2008, ale w kolejnych latach wprowadzano niewielkie zmiany. […]

05/11/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia II z lat: 2009.

Skoda Fabia II z rocznika 2009 to jeden z modeli drugiej generacji miejskiego samochodu produkowanego przez czeską markę Skoda. W zasadzie nie różni się ona od wersji z rocznika 2008, ale w kolejnych latach wprowadzano niewielkie zmiany.

Fabia II była oferowana w kilku wersjach nadwozia, w tym jako hatchback, kombi (nazwane Fabia Combi) oraz sedan (nazwane Fabia Sedan). W porównaniu z poprzednią generacją, Fabia II była większa i oferowała bardziej nowoczesny design oraz lepsze wykończenie wnętrza.

W zależności od wersji wyposażenia, Skoda Fabia II z 2009 roku oferowała różne rozwiązania w zakresie bezpieczeństwa i komfortu jazdy, takie jak system ABS, ESP, poduszki powietrzne, klimatyzacja czy tempomat. Wersje wyposażenia były oznaczane nazwami: Classic, Comfort, Ambiente i Elegance.

W przypadku wersji benzynowych, Fabia II oferowała silniki o pojemności 1.2, 1.4 i 1.6 litra, z mocą od 60 do 105 KM. Wysokoprężne silniki TDI miały pojemność 1.4 i 1.9 litra oraz moc od 70 do 105 KM. Silniki były oferowane z manualną skrzynią biegów lub automatyczną skrzynią DSG.

Skoda Fabia II z rocznika 2009 była popularnym samochodem dzięki swojej przestronności, oszczędności paliwa i niskim kosztom eksploatacji. Samochód ten był również chwalony za swoją niezawodność i trwałość.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Favorit (Forman) (1987-1995) - schematy bezpieczników i przekaźników

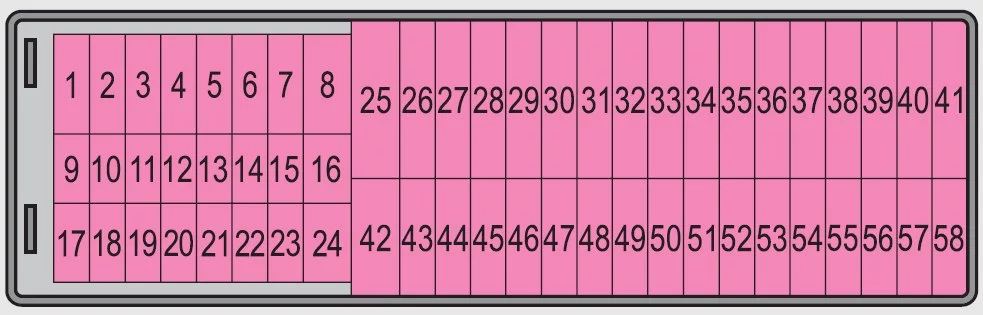

Skrzynka bezpieczników w desce rozdzielczej

Skoda Fabia II (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Nie przypisano
2 Nie przypisano
3 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

5
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:

włącznik świateł hamowania,

tempomat.

5
6 Nie przypisano
7 Sterownik silnika 1,2 ltr. 15
8 Zawory wtryskowe – 1,4 l; 1,6 l 10
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych.

5
10 Nie przypisano 7,5
11 Elektrycznie regulowane lusterko wsteczne;

Elektryczne szyby.

7,5
12 Światło cofania 10
13 Jednostka sterująca silnika (dla pojazdów z automatyczną skrzynią biegów) 10
14 Silnik do świateł zakrętowych 10
15 Nawigacja PDA 5
16 Elektrohydrauliczne wspomaganie kierownicy, sterownik silnika – silnik benzynowy
17 Lewe światło postojowe;

Oświetlenie tablicy rejestracyjnej.

5
18 Prawe światło postojowe 5
19 Radio;

Centralna jednostka sterująca.

5
20 Sterownik silnika 1,4 l; 1,9 l – silnik wysokoprężny 5
21 Światła stopu 10
22 Elementy obsługi ogrzewania;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Sterownik napięcia pojazdu.

7,5
23 Oświetlenie wnętrza, schowka i bagażnika 10
24 Zamek tylnej klapy 10
25 Podgrzewacze siedzeń 20
26 Podgrzewane dysze do spryskiwaczy szyb;

System czyszczenia szyby.

15
27 Nie przypisano
28 Silnik benzynowy:

zawór AKF,

klapa sterująca.

10
29 Wtrysk – 1,2 l. silnik 10
30 Pompa paliwa – silnik benzynowy 15
31 Sonda lambda 10
32 Silnik Diesla:

Przełącznik świateł hamowania,

Pedał sprzęgła,

Tempomat,

Przekaźnik pompy paliwa,

Przekaźnik układu świec żarowych.

5
33 Jednostka sterująca silnika – silnik wysokoprężny 30
34 Sterownik silnika 1,4 l; 1,6 l 30
Pompa paliwa – silnik diesla 15
35 Oświetlenie zestawu wskaźników i przełącznika 5
36 Światło drogowe 15/5a)
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 25
40 Wycieraczka tylnej szyby 10
41 Nie przypisano
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu 15
46 Nie przypisano
47 Zapalniczka;

Gniazdko w bagażniku b).

15
48 ABS 15
49 Kierunkowskazy 15
50 Radio;

Preinstalacja telefoniczna;

Moduł wielofunkcyjny.

10
51 Elektrycznie sterowane szyby (z przodu i z tyłu po lewej stronie) 25
52 Elektrycznie sterowane szyby (z przodu i z tyłu po prawej stronie) 25
53 Elektryczny dach przesuwno-uchylny
54 System alarmowy antykradzieżowy 15
55 Nie przypisano
56 System czyszczenia reflektorów 25
57 Lewe światło mijania;

Regulacja zasięgu reflektorów.

15
58 Światła mijania po prawej stronie 15
a) W zależności od typu reflektora – wymienić uszkodzony bezpiecznik na nowy o tej samej wartości amperażu.
b) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

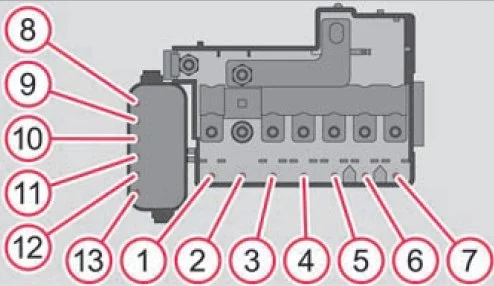

Skrzynka bezpieczników przy akumulatorze (manualna skrzynia biegów)

Skoda Fabia II (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Nie przypisano
3 Wnętrze 80
4 Elektryczny system ogrzewania dodatkowego 60
5 Wnętrze 40
6 Świece żarowe;

Wentylator chłodziwa.

50
7 Elektrohydrauliczne wspomaganie kierownicy 50
8 ABS lub TCS lub ESP 25
9 Wentylator chłodnicy 30
10 Wentylator chłodnicy 5
11 ABS lub TCS lub ESP 40
12 Centralna jednostka sterująca 5
13 Automatyczna skrzynia biegów 5
Elektryczny system ogrzewania dodatkowego 30

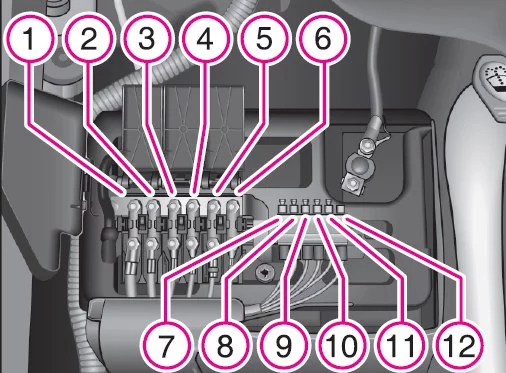

Skrzynka bezpieczników przy akumulatorze (automatyczna skrzynia biegów)

Skoda Fabia II (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Wnętrze 80
3 Elektryczny system ogrzewania dodatkowego 60
4 ABS lub TCS lub ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ABS lub TCS lub ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 Wentylator chłodnicy 40
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
Elektryczny system ogrzewania dodatkowego 30
