Skoda Roomster (2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Roomster z lat: 2012. Skoda Roomster w wersji rocznika 2012 przeszła pewne modyfikacje wizualne i techniczne w porównaniu do poprzednich lat. Na zewnątrz pojawiły się zmiany w postaci nowego wzoru atrapy chłodnicy oraz reflektorów, które otrzymały bardziej zaokrąglony kształt. Wnętrze zostało zmienione […]

05/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Roomster z lat: 2012.

Skoda Roomster w wersji rocznika 2012 przeszła pewne modyfikacje wizualne i techniczne w porównaniu do poprzednich lat. Na zewnątrz pojawiły się zmiany w postaci nowego wzoru atrapy chłodnicy oraz reflektorów, które otrzymały bardziej zaokrąglony kształt. Wnętrze zostało zmienione w taki sposób, że wyposażenie standardowe stało się bardziej bogate.

Wersja 2012 otrzymała nowe silniki, które spełniały normę emisji spalin Euro 5. Silnik benzynowy o pojemności 1,2 l generował moc 70 KM lub 85 KM, a diesel o pojemności 1,6 l oferował moc 75 KM lub 105 KM. Wszystkie silniki współpracowały z 5-biegową manualną skrzynią biegów.

Wersja 2012 wprowadziła także nowe systemy bezpieczeństwa, takie jak elektroniczny system stabilizacji toru jazdy (ESP) oraz system kontroli trakcji (TCS).

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Fabia IV (2022) - schematy bezpieczników i przekaźników

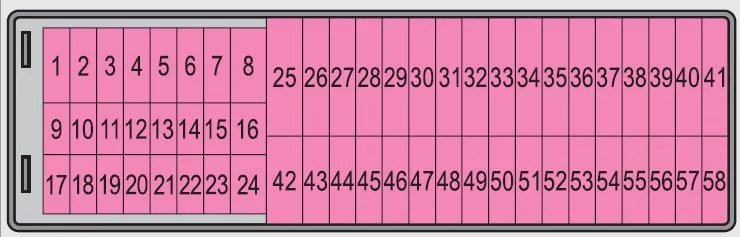

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster (2012) - schematy bezpieczników i przekaźników
Numer Opis
1 S-kontakt
2 Start-Stop
3 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

4 Jednostka sterująca ABS
5 Silnik benzynowy:

system regulacji prędkości

6 Światło cofania (ręczna skrzynia biegów)
7 Zapłon
Sterownik silnika;

Automatyczna skrzynia biegów.

8 Przełącznik pedału hamulca;

Wentylator płynu chłodzącego.

9 Elementy obsługi ogrzewania;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych;

entylator płynu chłodzącego.

10 System klimatyzacji
11 Regulacja lusterka
12 Jednostka sterująca do wykrywania przyczepy
13 Jednostka sterująca automatycznej skrzyni biegów
14 Silnik do reflektorów halogenowych z funkcją doświetlania zakrętów
15 System radionawigacji PDA
16 Elektrohydrauliczne wspomaganie kierownicy
17 START – STOP – radio
Światła do jazdy dziennej
18 Ogrzewanie lusterek
19 S-kontakt
20 System alarmowy antykradzieżowy
21 Światło cofania;

Światła przeciwmgielne z funkcją „CORNER”.

22 Elementy obsługi ogrzewania;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Sterownik napięcia pojazdu;

Kierownica wielofunkcyjna.

23 Oświetlenie wewnętrzne, schowek i bagażnik;

Światła boczne.

24 Centralna jednostka sterująca pojazdu
25 Podgrzewacze siedzeń
26 Wycieraczka tylnej szyby
27 Preinstalacja telefoniczna
28 Silnik benzynowy:

zawór AKF,

klapa sterująca.

29 Wtrysk;

Pompa wodna.

30 Pompa paliwowa
Zapłon
Tempomat;

Działanie przekaźnika PTC.

31 Sonda lambda
32 Pompa wysokiego ciśnienia;

Zawór ciśnieniowy.

33 Jednostka sterująca silnika
34 Jednostka sterująca silnika
Pompa próżniowa
35 Zasilanie blokady zapłonu
36 Światło drogowe
37 Tylne światło przeciwmgielne
38 Światła przeciwmgielne
39 Dmuchacz
40 Podgrzewane dysze do spryskiwaczy szyb;

System czyszczenia szyby.

41 Nie przypisano
42 Ogrzewanie tylnej szyby
43 Klakson
44 Wycieraczka szyby przedniej
45 Centralna jednostka sterująca dla systemu komfortu
46 Jednostka sterująca silnika
Jednostka sterująca silnika
Przekaźnik pompy paliwa
47 Zapalniczka;

Gniazdko w bagażniku a).

48 ABS, START-STOP – przetwornica DC/DC ESP
49 Włącz światła sygnalizacyjne;

Światła hamowania.

50 START-STOP – Infotainment z przetwornicą DC/DC
Radio
51 Elektrycznie sterowane szyby (przód i tył) – lewa strona
52 Elektrycznie sterowane szyby (przód i tył) – prawa strona
53 Światło postojowe – lewa strona
Elektryczny dach przesuwno-uchylny
54 START-STOP – zestaw wskaźników
System alarmowy antykradzieżowy
55 Jednostka sterująca automatycznej skrzyni biegów DSG
56 System czyszczenia reflektorów
Światło postojowe – prawa strona
57 Lewe światło mijania;

Regulacja zasięgu reflektorów.

58 Światła mijania po prawej stronie
a) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

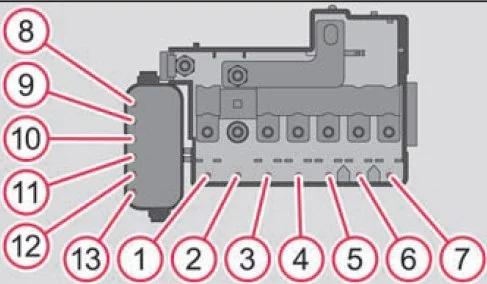

Skrzynka bezpieczników w komorze silnika (manualna skrzynia biegów, automatyczna skrzynia biegów DSG)

Skoda Roomster (2012) - schematy bezpieczników i przekaźników
Numer Opis
1 Alternator
2 Nie przypisano
3 Wnętrze
4 Elektryczny system ogrzewania dodatkowego
5 Wnętrze
6 Świece żarowe;

Wentylator chłodziwa.

7 Elektrohydrauliczne wspomaganie kierownicy
8 ABS lub TCS lub ESP
9 Wentylator chłodnicy
10 Automatyczna skrzynia biegów
11 ABS lub TCS lub ESP
12 Centralna jednostka sterująca
13 Elektryczny system ogrzewania dodatkowego

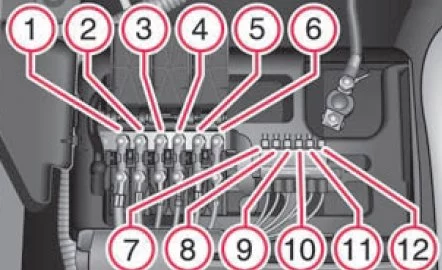

Skrzynka bezpieczników w komorze silnika (automatyczna skrzynia biegów)

Skoda Roomster (2012) - schematy bezpieczników i przekaźników
Numer Opis
1 Alternator
2 Wnętrze
3 Elektryczny system ogrzewania dodatkowego
4 ESP
5 Elektrohydrauliczne wspomaganie kierownicy
6 Świece żarowe
7 ESP
8 Wentylator chłodnicy
9 System klimatyzacji
10 ABS
11 Centralna jednostka sterująca
12 Automatyczna skrzynia biegów
Elektryczny system ogrzewania dodatkowego
